Механізм управління дзеркалом фотоапарата

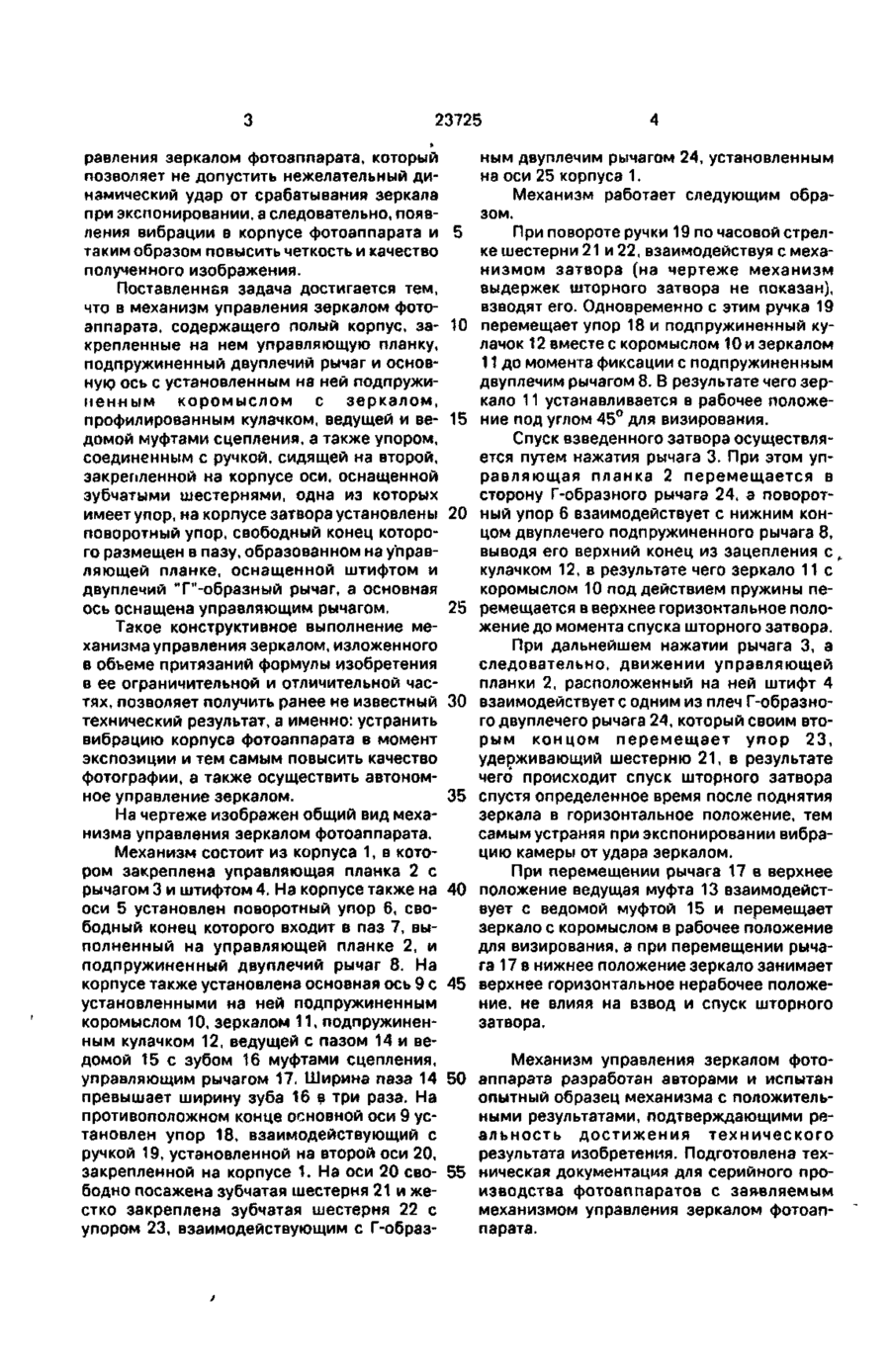

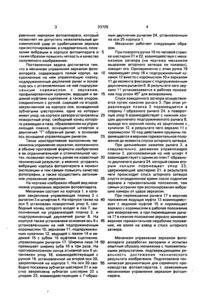

1. Механизм управления зеркалом фотоаппарата, содержащий полый корпус, закрепленные на нем управляющую планку, подпружиненный двуплечий рычаг и основную ось с установленными на ней подпружиненным коромыслом с зеркалом, профилированным кулачком, ведущей и ве домой муфтами сцепления и упором, соединенном с ручкой, сидящей на второй, закрепленной на корпусе оси, оснащенной зубчатыми шестернями, одна из которых имеет упор, о т л и ч а ю щ и й с я тем, что на корпусе установлены поворотный упор, свободный конец которого размещен в пазу, образованном на управляющей планке, оснащенной штифтом, и двуплечий Т"-образный рычаг, а основная ось оснащена управляющим рычагом. 2. Механизм управления зеркалом по п. 1, о т л и ч а ю щ и й с я тем, что ширина паза ведущей муфты сцепления превышает ширину зуба ведомой муфты в три раза. ю со ел Предлагаемое техническое решение относится к фототехнике, а более конкретно к затворам фотоаппаратов, и может быть использовано в затворах зеркальных фотоаппаратов. Наиболее близким аналогом по технической сущности к предлагаемому техническому решению является механизм управления зеркалом фотоаппарата, который содержит полый корпус, на поверхности которого закреплены управляющая планка, подпружиненный двуплечий рычаг и ведущая ось. На этой оси установлены подпружиненное коромысло с зеркалом, профилированный кулачок, ведущая и ведомая муфты сцепления. На оси также закреплены рычаг с пазом и упор, который взаимодействует с ручкой, смонтированной на второй, закрепленной на корпусе оси. Ось, кроме того, снабжена зубчатыми шестернями, одна из которых имеет упор [Руководство по эксплуатации фотоаппарата "Киев-88". - К., "ЗАВОД АРСЕНАЛ", 1996]. Недостатком технического решения, выбранного в качестве прототипа, является наличие значительного динамического удара, возникающего при экспонировании в процессе одновременного срабатывания зеркала и затвора фотоаппарата, что приводит к вибрации камеры при экспонировании, а следовательно, отрицательно сказывается на качестве изображения на пленке Задачей предлагаемого технического решения является создание механизма уп 23725 равления зеркалом фотоаппарата, который позволяет не допустить нежелательный динамический удар от срабатывания зеркала при экспонировании, а следовательно, появления вибрации в корпусе фотоаппарата и 5 таким образом повысить четкость и качество полученного изображения. Поставленная задача достигается тем, что в механизм управления зеркалом фотоаппарата, содержащего полый корпус, за- 10 крепленные на нем управляющую планку, подпружиненный двуплечий рычаг и основную ось с установленным на ней подпружииемным коромыслом с зеркалом, профилированным кулачком, ведущей и ве- 15 домой муфтами сцепления, а также упором, соединенным с ручкой, сидящей на второй, закрепленной на корпусе оси, оснащенной зубчатыми шестернями, одна из которых имеет упор, на корпусе затвора установлены 20 поворотный упор, свободный конец которого размещен в пазу, образованном на управляющей планке, оснащенной штифтом и двуплечий Т"-о6разный рычаг, а основная ось оснащена управляющим рычагом. 25 Такое конструктивное выполнение механизма управления зеркалом, изложенного в объеме притязаний формулы изобретения в ее ограничительной и отличительной частях, позволяет получить ранее не известный 30 технический результат, а именно: устранить вибрацию корпуса фотоаппарата в момент экспозиции и тем самым повысить качество фотографии, а также осуществить автономное управление зеркалом. 35 На чертеже изображен общий вид механизма управления зеркалом фотоаппарата. Механизм состоит из корпуса 1, в котором закреплена управляющая планка 2 с рычагом 3 и штифтом 4. На корпусе также на 40 оси 5 установлен поворотный упор б, свободный конец которого входит в паз 7, выполненный на управляющей планке 2, и подпружиненный двуплечий рычаг 8. На корпусе также установлена основная ось 9 с 45 установленными на ней подпружиненным коромыслом 10, зеркалом 11, подпружиненным кулачком 12, ведущей с пазом 14 и ведомой 15 с зубом 16 муфтами сцепления, управляющим рычагом 17. Ширина паза 14 50 превышает ширину зуба 16 в три раза. На противоположном конце основной оси 9 установлен упор 18, взаимодействующий с ручкой 19, установленной на второй оси 20, закрепленной на корпусе 1. На оси 20 сво- 55 бодно посажена зубчатая шестерня 21 и жестко закреплена зубчатая шестерня 22 с упором 23, взаимодействующим с Г-образ ным двуплечим рычагом 24, установленным на оси 25 корпуса 1. Механизм работает следующим образом. При повороте ручки 19 по часовой стрелке шестерни 21 и 22, взаимодействуя с механизмом затвора (на чертеже механизм выдержек шторного затвора не показан}, взводят его. Одновременно с этим ручка 19 перемещает упор 18 и подпружиненный кулачок 12 вместе с коромыслом 10 и зеркалом 11 до момента фиксации с подпружиненным двуплечим рычагом 8. В результате чего зеркало 11 устанавливается в рабочее положение под углом 45° для визирования. Спуск взведенного затвора осуществляется путем нажатия рычага 3. При этом управляющая планка 2 перемещается в сторону Г-образного рычага 24, а поворотный упор 6 взаимодействует с нижним концом двуплечего подпружиненного рычага 8, выводя его верхний конец из зацепления с кулачком 12, в результате чего зеркало 11с коромыслом 10 под действием пружины перемещается в верхнее горизонтальное положение до момента спуска шторного затвора. При дальнейшем нажатии рычага 3, а следовательно, движении управляющей планки 2, расположенный на ней штифт 4 взаимодействуете одним из плеч Г-образного двуплечего рычага 24, который своим вторым концом перемещает упор 23, удерживающий шестерню 21, в результате чего происходит спуск шторного затвора спустя определенное время после поднятия зеркала в горизонтальное положение, тем самым устраняя при экспонировании вибрацию камеры от удара зеркалом. При перемещении рычага 17 в верхнее положение ведущая муфта 13 взаимодействует с ведомой муфтой 15 и перемещает зеркало с коромыслом в рабочее положение для визирования, а при перемещении рычага 17 в нижнее положение зеркало занимает верхнее горизонтальное нерабочее положение, не влияя на взвод и спуск шторного затвора. Механизм управления зеркалом фотоаппарата разработан авторами и испытан опытный образец механизма с положительными результатами, подтверждающими реальность достижения технического результата изобретения. Подготовлена техническая документация для серийного производства фотоаппаратов с заявляемым механизмом управления зеркалом фотоаппарата. 9ZL£Z 23725 Упорядник Замовлення 4555 Техред М.Келенеш Коректор Н.Король Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
