Ампулотримач для скляної ампули

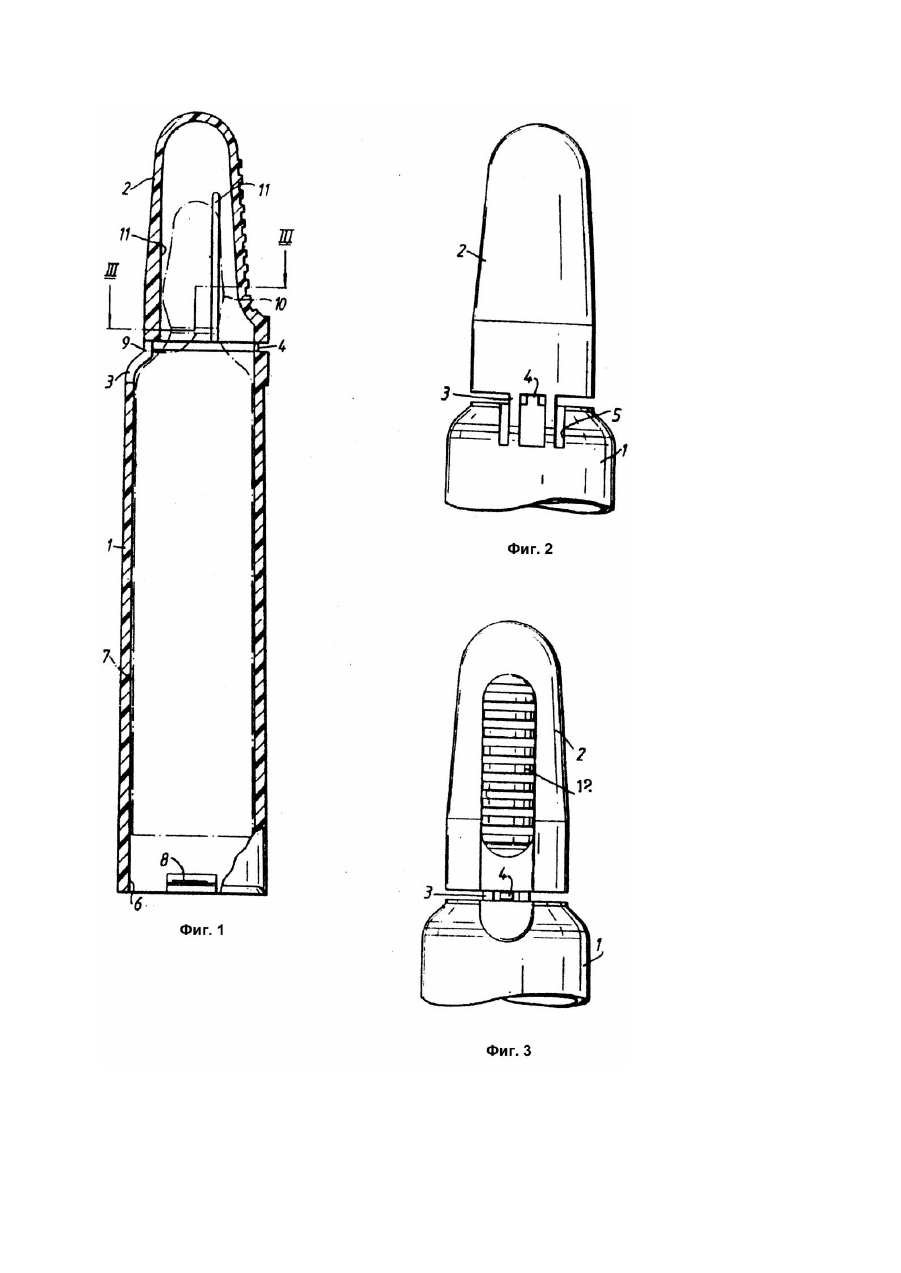

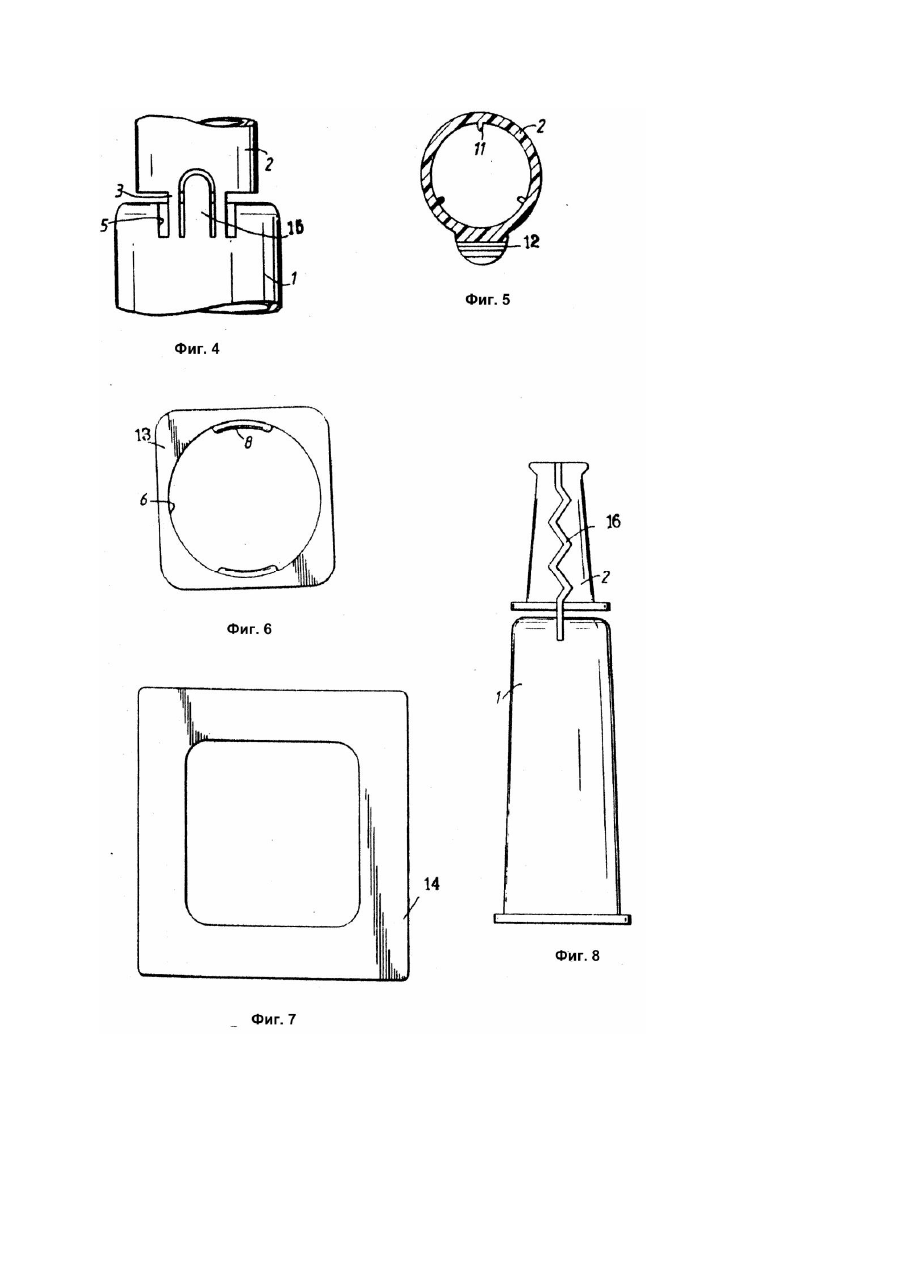

Изобретение относится к приспособлениям, специально предназначенным для медицинских целей. Лекарства для инъекции обычно выпускаются в стеклянных ампулах, которые имеют корпус и хвостовик с сужением или шейкой, в районе которой легко происходит разлом, когда давление приложено к шейке при захватывании по отдельности хвостовика и корпуса ампулы и разламывании на две части для образования доступа вн утрь ампулы с тем, чтобы вобрать содержимое в шприц. Проблема состоит в том, что когда ампула разламывается, то имеется риск, что пользователь может порезать руку об острые кромки стекла либо во время разлома, либо после разлома ампулы на две части. Кроме того, вскрытая таким образом ампула должна удерживаться в одной руке, в то время, когда другая рука манипулирует шприцем, что при некоторых обстоятельствах вызывает неудобства. Ближайшим аналогом является продолговатая ампула, изготовленная из стекла или другого бьющегося материала, имеющая верхнюю и нижнюю части, разделенные ломким перешейком, который облегчает вскрытие ампулы. Верхняя и нижняя части, а также сам перешеек окружены гибкими муфтами. При вскрытии ампулы в области разлома происходит деформация муфт, что уменьшает опасность травмирования работающего с ампулой персонала, а также предупреждает повреждения вводимого в нее катетера. Деформируемая часть муфты, остающейся на нижней части, окружает вход в ампулу, обеспечивая доступ к ее содержимому. В основу изобретения поставлена задача создания специального приспособления для удержания ампулы, использование которого обеспечивает удобство пользования и исключает опасность травмирования работающего с ампулой персонала. Согласно поставленной задачи, в ампулодержателе для стеклянной ампулы, выполненном в виде оболочки, по форме ампулы, выполненной с корпусным и головным участками, связанными друг с другом соединительным элементом, расположенным на суженном участке ампулы по линии надлома, корпусной участок выполнен с открытым основанием для введения ампулы и имеет в основании приливы или выступы с возможностью зажима нижнего конца ампулы и удержания ампулы, при этом соединительный элемент является шарниром для корпусного и головного участков, перемещаемых в стороны друг от друга. Между корпусным и головным участками в положении, диаметрально противоположном шарнирной части, расположено отламывающее звено, выполненное в виде узкого, уменьшенного по толщине участка держателя, соединяющего корпусной участок с головным. Шарнир ампулодержателя представляет собой, по меньшей мере, одну полоску, соединяющую корпусной и головной участки и выполненную из материала, обладающего памятью формы. Шарнир может быть выполнен в виде двух разнесенных друг от др уга полосок, а в конце головного и корпусного участков выполнен паз для обеих полосок, и между ними установлена дополнительная полоска от головного участка к корпусному. Шарнир ампулодержателя выполнен в виде гибких выступов, расположенных друг против друга и соединенных друг с др угом посредством верхних концов корпусного и головного участков. Гибкие выступы ампулодержателя имеют форму гармошки. В головном участке ампулодержателя выполнены внутренние продольные ребра для захвата хвостовика ампулы, при этом внутренние поверхности ребер параллельны друг др угу по всей длине. На наружной поверхности головного участка выполнен поверхностный участок для пальцевого захвата и/или корпусной участок имеет образование для пальцевого захвата. Под основанием корпусного участка ампулодержателя выполнена съемная базовая пластина. На фиг.1 изображен ампулодержатель согласно изобретению, вертикальное сечение; на фиг.2 и 3 - виды спереди и сзади соответственно в верхней части держателя, показанного на фиг.1; на фиг.4 - подробности модификации частей, показанных на фиг.2; на фиг.5 - сечение lll - lll на фиг.1; на фиг.6 - вид в плане снизу держателя на фиг.1; на фиг.7 - иллюстрация базовой пластины для использования с держателем на фиг.1; на фиг.8 - вариант реализации ампулодержателя согласно изобретению. Ампулодержатель, показанный на фиг.1 - 3, содержит корпусную часть 1 и головную часть 2, которые соединены вместе посредством пары полосок 3 шарнирной петли и звеном 4 разлома. Звено 4 разлома содержит уменьшенной толщины участок материала, из которого выполнен держатель в форме, показанной на фиг.1. Полоски 3 шарнирной петли проходят вниз в вырезанную секцию 5 корпусной части 1. В зев 6 в основании корпусной части 1 вставляется стеклянная ампула 7 и корпус ампулы удерживается за проходящие внутрь выступы 8 (см. также фиг.6), пока нижний конец ампулы не пройдет за эти выступы. В головной части 2 держателя, имеющего шейку 9, хвостовик 10 ампулы захватывается внутренними ребрами или гребнями 11. В результате ампула удерживается в держателе таким образом, что шейка 9 соосно выровнена или находится непосредственно над звеном 4 разлома. Хотя головная часть 2 держателя суживается внутрь в направлении к своему закрытому концу, ребра 11 образованы таким образом, что их внутренние поверхности остаются параллельными друг другу по всей своей длине, поэтому нет прижимающего действия, побуждающего хвостовик 10 ампулы двигаться в сторону от головной части 2 держателя. Ампула вставляется, пока плечик на верхней части корпуса ампулы 7 не будет упираться в части 3 изогнутой шарнирной петли. Основание ампулы будет тогда возвышаться над выступами 8. Для получения доступа к содержимому ампулы держатель захватывают двумя руками и прилагают давление к поверхности 12, захватывая пальцами головную часть держателя, так, что звено 4 разлома трескается (раскалывается), и хвостовик 10 ампулы откалывается от шейки 9 в то время, когда головной участок 2 отгибается назад посредством полосок 3 шарнирной петли. Эти полоски шарнирной петли (и фактически остальная часть держателя ампулы) выполнены из материала стирольной смеси, который имеет хорошую статическую память, так, что когда шарнирная петля согнута в новом положении, она удерживает головной участок 2 в стороне от открытой шейки ампулы 7, тем самым обеспечивая открытый доступ к содержимому ампулы. После разлома корпусной участок ампулы 7 опускается вниз на выступы 8 так, что острая стеклянная кромка разлома опускается ниже верхней части корпусного участка 1, создавая дополнительную защиту пользователя. Ампулодержатель может устанавливаться на плоскую поверхность благодаря своему плоскому основанию 13. Для дополнительной устойчивости может быть предусмотрена съемная базовая пластина 14 (фиг.7), в которую вставляется основание ампулодержателя. Как показано на фиг.4, зона шарнирной петли ампулодержателя может быть модифицирована, чтобы содержать "распорку" 15 между полосками 3 шарнирной петли. Это дает возможность достаточно разнести друг от друга полоски шарнирной петли, одновременно защищая пользователя дополнительно от участков разлома стекла ампулы 7. Модифицированная форма ампулодержателя, показанного на фиг.8, имеет головную часть 2, соединенную с корпусной частью 1 посредством пары гибких в форме "гармошки" выступов 16. Эти выступы 16 соединены с соответствующими верхними концами корпусной части 1 и головной части 2. Выступы 16 нормально удерживают головную и корпусную части в соосно выровненном положении, но давление может быть приложено к участку между головной и корпусной частями, чтобы вызвать разлом шейки ампулы в держателе. Головная часть, содержащая хвостовик ампулы, может тогда быть перемещена в одну сторону посредством гибких выступов 16, чтобы образовать доступ вн утрь корпуса ампулы. Элемент шарнирной петли устанавливается диаметрально напротив линии разлома. Эта линия разлома может быть в форме узкого уменьшенной толщины участка держателя, соединяющего участок корпуса 1 с участком головки 2. Линия разлома будет раскалываться при приложении к ней давления, достаточного для откапывания хвостовой части ампулы от ее корпуса. Элемент шарнирной петли будет включать в себя по крайней мере одну полоску 3 из гибкого материала держателя, соединяющую головной участок с участком корпуса. В предпочитаемом варианте реализации предусмотрено две разнесенные друг от др уга полоски шарнирной петли, часть материала может проходить от головного участка или корпусного участка в район между двух полосок шарнирной петли. Этот зависимый участок материала образует дополнительную защиту для пользователя, снижая возможность вхождения в контакт пальцев пользователя со стеклом ампулы. Также выгодно предусмотреть, чтобы эта или каждая полоска шарнирной петли проходила в вырезанную секцию на конце головного участка и/или корпусного участка. Удлинение полосок шарнирной петли таким образом обеспечивает большее перемещение головного участка в сторону от корпусного участка для образования хорошего доступа в внутренней части ампулы через отколотую шейку 9 (горловину). В альтернативном конструктивном варианте элемент шарнирной петли может содержать пару гибких выступов, расположенных вообще диаметрально напротив друг др уга. В идеальном случае эти гибкие выступы соединены между соответствующими верхними концами участков корпуса и головки, так что участок головки может перемещаться в целом в сторону от участка корпуса. Гибкие выступы выгодно представляют собой образование в форме "гармошки". По крайней мере часть шарнирной петли держателя образована из материала, имеющего хорошую статическую память (например, стироловая смесь), так что полости шарнирной петли остаются в новом положении, когда головной участок отогнут назад, чтобы обнажить открытую ампулу. В предпочитаемом варианте реализации корпусной участок образован с открытым основанием для вставления ампулы. Также предпочитается, чтобы зев в основании содержал направленные внутрь лапки или выступы 8, за которые удерживается нижний конец ампулы. Также целесообразно, чтобы головной участок содержал внутренние ребра 11 для захвата хвостовика 10 ампулы для обеспечения установки ампулы в держателе таким образом, что шейка ампулы выравнивается или находится непосредственно над элементом шарнирной петли держателя, при этом хвостовик ампулы не будет выпадать, когда ампула вскрыта при разломе. Ребра проходят продольно участку головки и отформованы так, что вн утренние поверхности ребер параллельны друг другу по их длине. Это препятствует хвостовику ампулы отжиматься наружу от головного участка держателя. Поверхностные участки для захвата пальцами могут быть образованы на наружной поверхности головного участка и/или корпусного участка. Основание держателя может выгодно содержать съемную базовую пластину для увеличения устойчивости держателя, когда он устанавливается на своем основании. Применение такого ампулодержателя позволяет обеспечить защиту работающего с ампулой персонала, так как само стекло не захватывается, когда хвостовик ампулы откалывается. Соединение участков головки и корпуса держателя посредством шарнирной петли дает возможность две части ампулы удерживать вместе после разлома ампулы, если головной участок специально выполнен, чтобы сохранять хвостовик. Однако как альтернатива, шарнирная петля может быть выполнена таким образом, что может легко ломаться на поздней стадии, давая возможность полностью удалить головку, содержащую хвостовик, от корпуса ампулы. Держатель может быть выполнен таким образом, чтобы образовывать относительно стабильное основание, которое дает возможность устанавливать ампулу в ее держателе на плоской поверхности, тем самым освобождая руки пользователя для манипулирования шприцем. Стабильность держателя может быть повышена путем создания съемной базовой пластины для монтажа основания участка корпуса. Источники информации 1. Европейский патент №0133314, кл. A61J1/06, 1985.
