Двомодовий хвилевідно-діелектричний фільтр

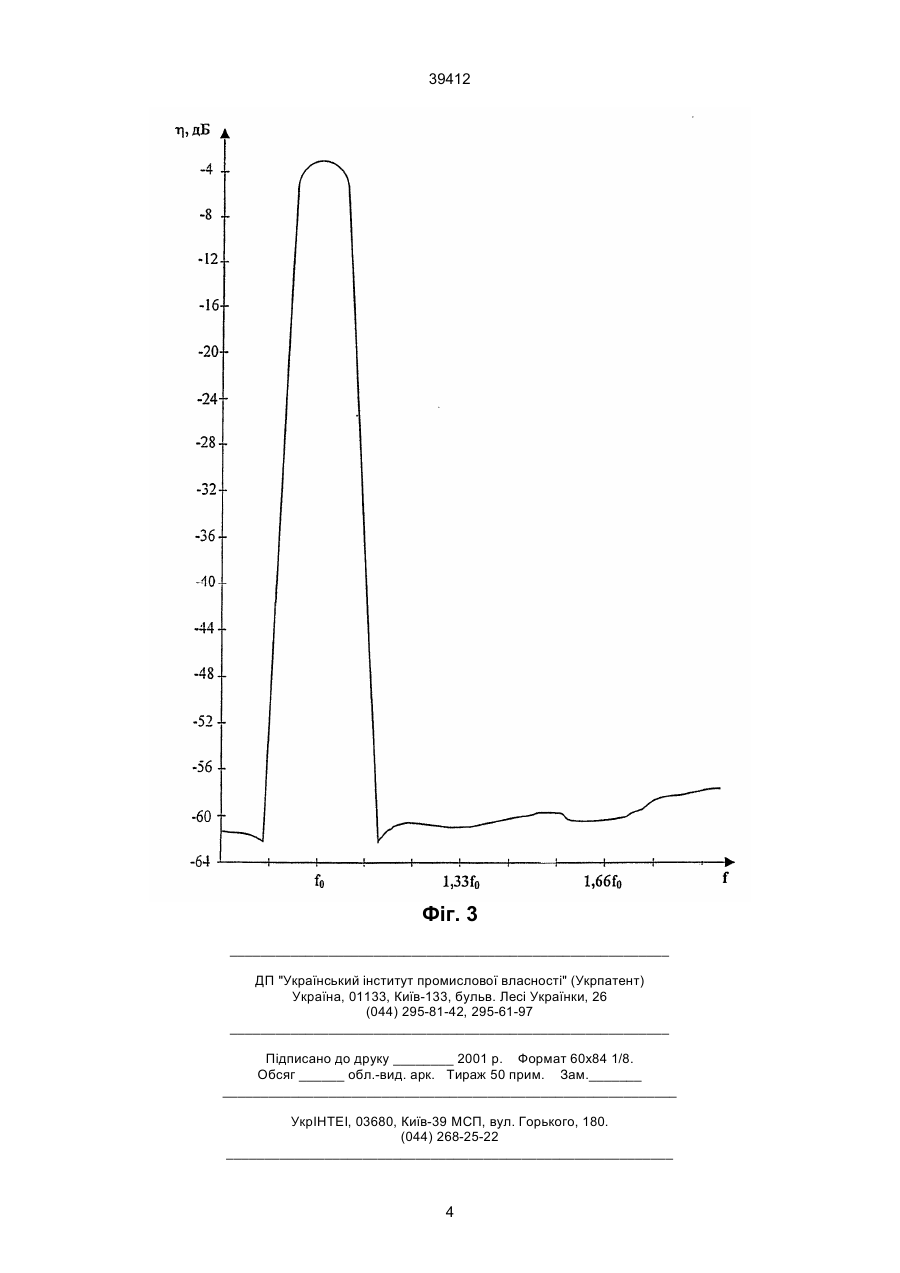

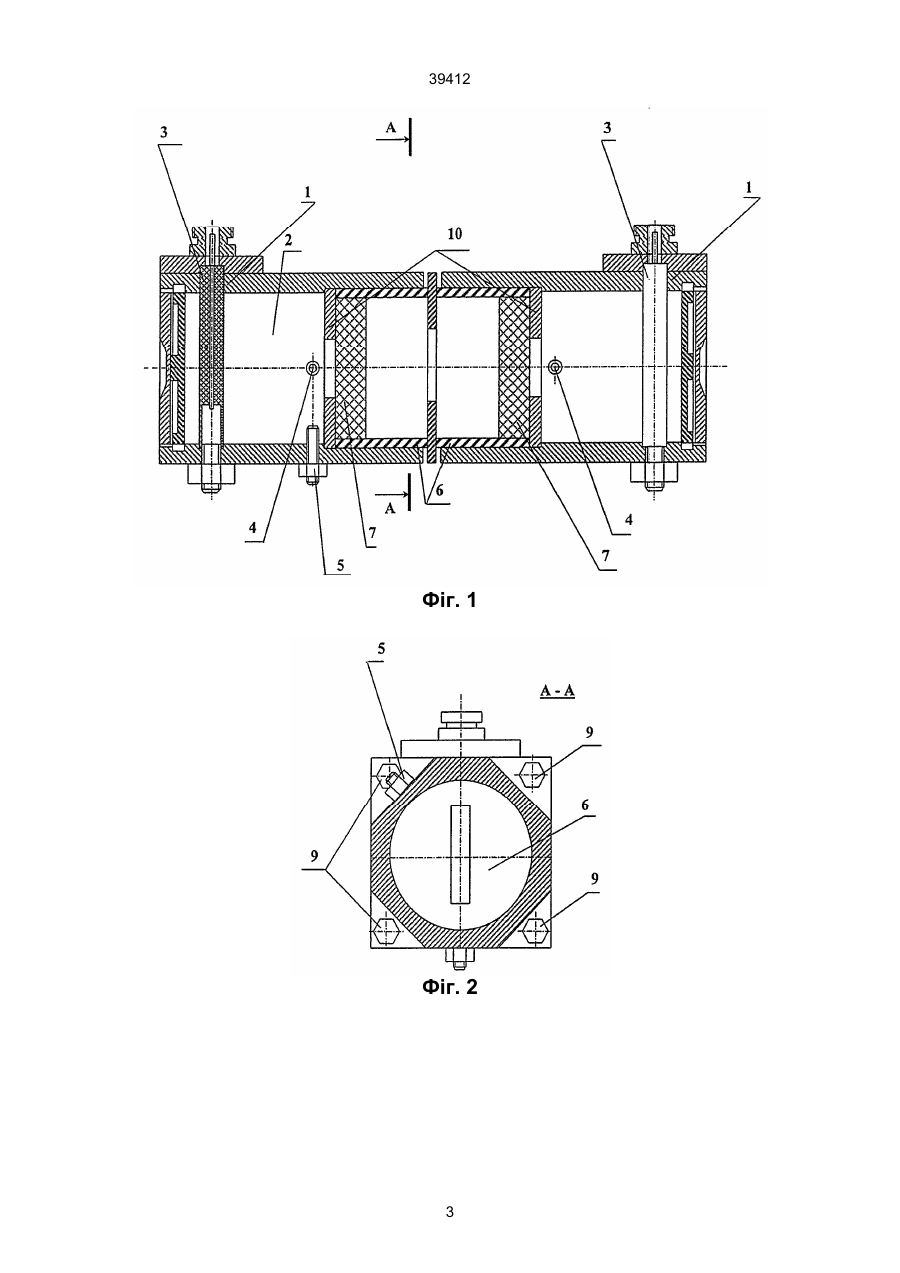

Двохмодовий хвилеводно-діелектричний фільтр, виконаний на замежовому хвилеводі, що містить півкорпуси фільтру, з'єднані через прямо 39412 діафрагму зв'язку і стягнуті з'єднувальними гвинтами, діелектричні вкладиші циліндричної форми, налагоджувальні гвинти, згідно з винаходом, бокова поверхня діелектричних вкладишів з термостабільного діелектрика металізована, діелектричні вкладиші запаяні в циліндричні гільзи, виготовлені з металу з температурним коефіцієнтом лінійного розширення, близьким до температурного коефіцієнту лінійного розширення діелектрика, і встановлені в півкорпуси фільтру, в яких на відрізку, рівному довжині гільзи, збільшено радіус хвилеводного каналу на товщину стінок гільзи, причому між корпусами і гільзами знаходиться контактна змінна кругла діафрагма. На фіг. 1, 2 зображений в розрізах двохмодовий хвилеводно-діелектричний фільтр, на фіг. 3, наведена амплітудно-частотна характеристика (АЧХ) двохмодового хвилеводно-діелектричного фільтра. Двохмодовий хвилеводно-діелектричний фільтр, що пропонується, складається з двох півкорпусів 1 з круглим замежовим хвилеводом 2, закороченим з однієї сторони. В кожному півкорпусі 1 встановлені коаксіальні збуджувачі 3 та гвинти налагодження АЧХ фільтра 4, 5, а на відрізку, що дорівнює довжині металевої гільзи 6, збільшено діаметр хвилеводного каналу 2 на товщину металевої гільзи 6 для встановлення останньої в півкорпусах 1 фільтра. В металеву гільзу 6 впаяні металізовані ДВ 7. Між півкорпусами фільтра встановлена прямокутна діафрагма зв'язку 8, яка затиснута виступаючими торцями металевих гільз 6. Півкорпуси 1 стягнуті з'єднуючими гвинтами 9. Налагодження фільтра на фіксовані частоти здійснюється за допомогою змінної круглої діафрагми 10. Двохмодовий хвилеводно-діелектричний фільтр працює наступним чином. При збудженні коаксіальним збуджувачем 3 в замежовому хвилеводі 2 виникає затухаюча хвиля Н11, яка збуджує коливання такого ж типу в ДВ 7. За рахунок налагоджувального гвинта 5, розташованого під кутом 45° відносно вектора напруженості електричного поля збуджуючої хвилі Н11 збуджується ортогональне коливання Н11. Таким чином, в одному резонансному об'ємі реалізуються дві ланки фільтра. Третя та четверта ланки фільтра збуджуються через прямокутну діафрагму зв’язку 8, а зв’язок ортогональних коливань здійснюється за рахунок налагоджувального гвинта 5, розташованого під кутом 45° відносно вектора напруженості електричного поля збуджуючої хвилі Н11 в другому півкорпусі 1. Так як ДВ 7 збуджується на тому ж типі коливань, що і замежовий хвилевід, то спектр коливань паразитних смуг пропускання значно розріджується, і відповідає спектрові хвилеводнодіелектричного резонатора, а не екранованого діелектричного резонатора. Зміна температури фільтра не призводить до спотворення АЧХ фільтра, так як ДВ 7 встановлений в корпус фільтра в металевих гільзах 6, розміри яких змінюються з температурою синхронно зі зміною розмірів ДВ 7, тому не виникає паразитної ємності по периметру ДВ 7 при збільшені температури, а при зменшені температури не відбувається руйнування ДВ 7 за рахунок тиску корпусу фільтра на нього, так як металеві гільзи 6 і півкорпуса 2 по боковій поверхні механічно розв'язані, тому характеристики фільтра залишаються незмінними. Введення змінної круглої діафрагми 10 для надійного електричного контакту між гільзою і півкорпусами фільтра, що означає зменшення дисипативних втрат, дозволяє здійснювати налагодження фільтра на фіксовані частоти шляхом дискретної зміни внутрішнього діаметра діафрагми. Це призводить до можливості уніфікувати конструкцію фільтрів, що особливо важливо під час серійного виробництва багатоканальних частотнорозділювальних систем. Таким чином, у двохмодовому хвилеводнодіелектричному фільтрі, що пропонується, забезпечено значно розріджений спектр паразитних смуг пропускання, підвищену термостабільність фільтра і можливість налагодження фільтра на дискретні частоти при незмінних розмірах ДВ. 2 39412 Фіг. 1 Фіг. 2 3 39412 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
