Ніж кутера

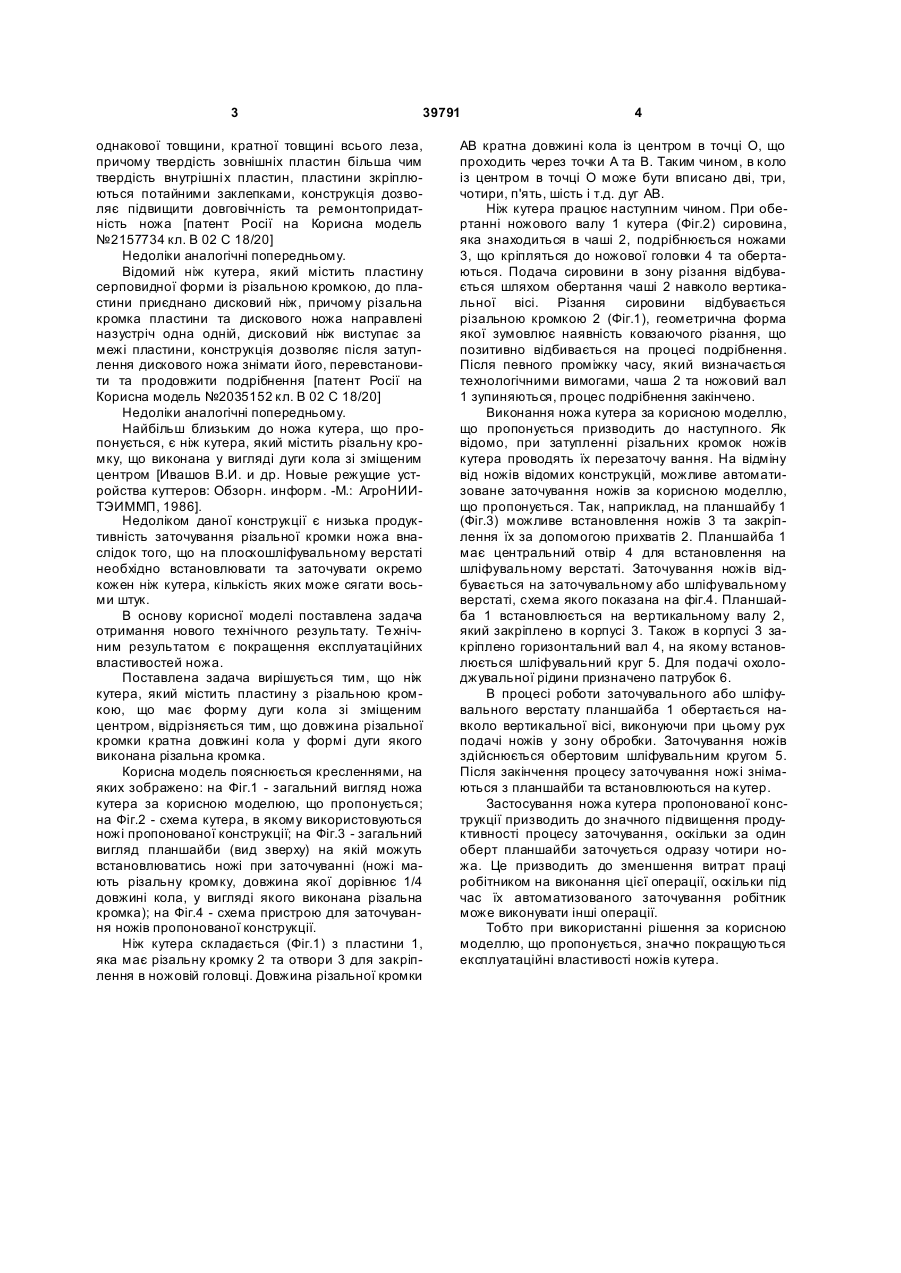

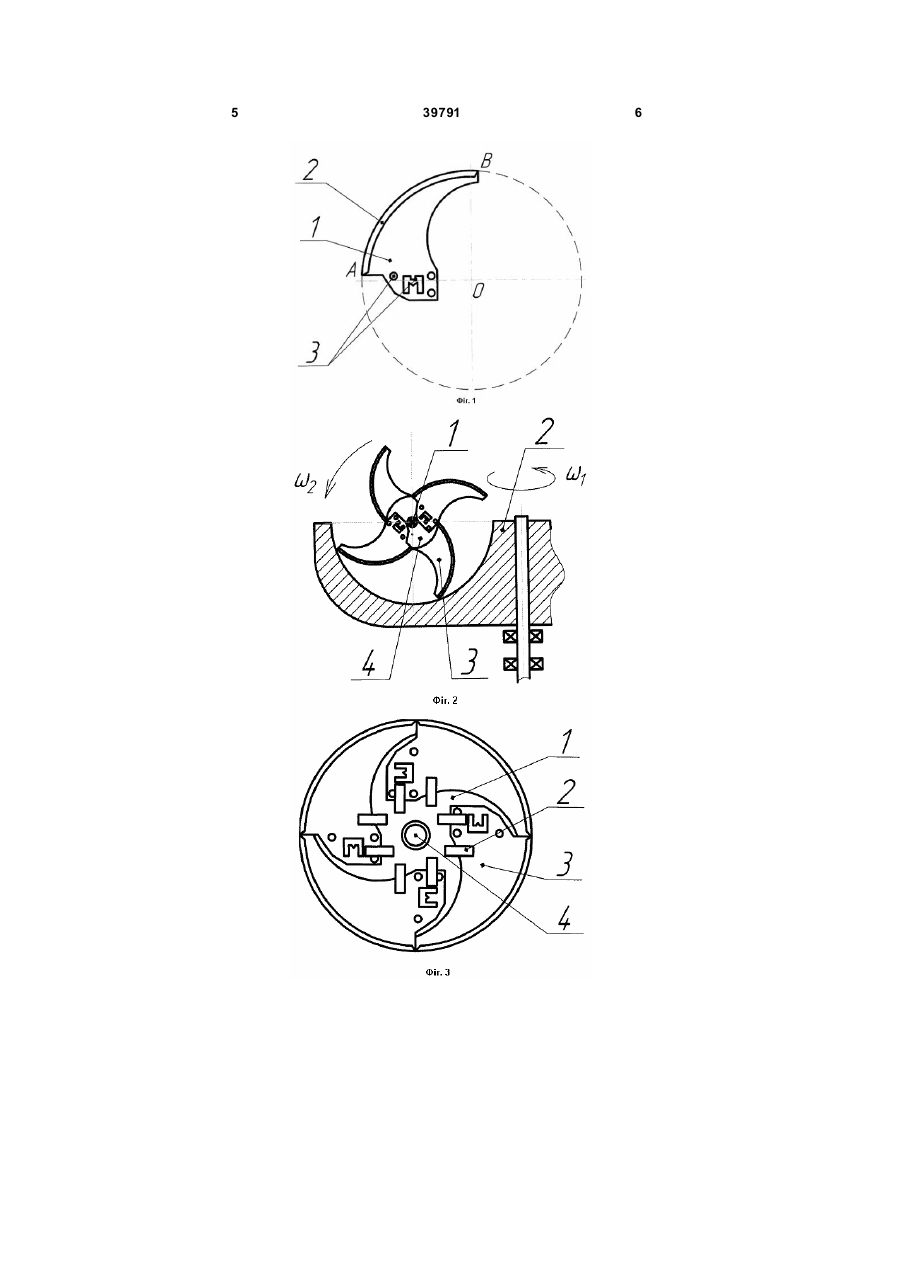

Ніж кутера, який містить пластину з різальною кромкою, що має форму дуги кола зі зміщеним центром, який відрізняється тим, що довжина різальної кромки кратна довжині кола, у формі дуги якого виконана різальна кромка. (19) (21) u200812440 (22) 23.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) НЕКОЗ ОЛЕКСАНДР ІВАНОВИЧ, U A, БАТРАЧЕНКО ОЛЕКСАНДР ВІКТОРОВИЧ, U A, ЙОСИПЕНКО ВІКТОРІЯ АНАТОЛІЇВНА, U A, 3 39791 однакової товщини, кратної товщині всього леза, причому твердість зовнішніх пластин більша чим твердість внутрішні х пластин, пластини зкріплюються потайними заклепками, конструкція дозволяє підвищити довговічність та ремонтопридатність ножа [патент Росії на Корисна модель №2157734 кл. В 02 С 18/20] Недоліки аналогічні попередньому. Відомий ніж кутера, який містить пластину серповидної форми із різальною кромкою, до пластини приєднано дисковий ніж, причому різальна кромка пластини та дискового ножа направлені назустріч одна одній, дисковий ніж виступає за межі пластини, конструкція дозволяє після затуплення дискового ножа знімати його, перевстановити та продовжити подрібнення [патент Росії на Корисна модель №2035152 кл. В 02 С 18/20] Недоліки аналогічні попередньому. Найбільш близьким до ножа кутера, що пропонується, є ніж кутера, який містить різальну кромку, що виконана у вигляді дуги кола зі зміщеним центром [Ивашов В.И. и др. Новые режущие устройства куттеров: Обзорн. информ. -М.: АгроНИИТЭИММП, 1986]. Недоліком даної конструкції є низька продуктивність заточування різальної кромки ножа внаслідок того, що на плоскошліфувальному верстаті необхідно встановлювати та заточувати окремо кожен ніж кутера, кількість яких може сягати восьми штук. В основу корисної моделі поставлена задача отримання нового технічного результату. Те хнічним результатом є покращення експлуатаційних властивостей ножа. Поставлена задача вирішується тим, що ніж кутера, який містить пластину з різальною кромкою, що має форму дуги кола зі зміщеним центром, відрізняється тим, що довжина різальної кромки кратна довжині кола у формі дуги якого виконана різальна кромка. Корисна модель пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд ножа кутера за корисною моделюю, що пропонується; на Фіг.2 - схема кутера, в якому використовуються ножі пропонованої конструкції; на Фіг.3 - загальний вигляд планшайби (вид зверху) на якій можуть встановлюватись ножі при заточуванні (ножі мають різальну кромку, довжина якої дорівнює 1/4 довжині кола, у вигляді якого виконана різальна кромка); на Фіг.4 - схема пристрою для заточування ножів пропонованої конструкції. Ніж кутера складається (Фіг.1) з пластини 1, яка має різальну кромку 2 та отвори 3 для закріплення в ножовій головці. Довжина різальної кромки 4 АВ кратна довжині кола із центром в точці О, що проходить через точки А та В. Таким чином, в коло із центром в точці О може бути вписано дві, три, чотири, п'ять, шість і т.д. дуг АВ. Ніж кутера працює наступним чином. При обертанні ножового валу 1 кутера (Фіг.2) сировина, яка знаходиться в чаші 2, подрібнюється ножами 3, що кріпляться до ножової головки 4 та обертаються. Подача сировини в зону різання відбувається шляхом обертання чаші 2 навколо вертикальної вісі. Різання сировини відбувається різальною кромкою 2 (Фіг.1), геометрична форма якої зумовлює наявність ковзаючого різання, що позитивно відбивається на процесі подрібнення. Після певного проміжку часу, який визначається технологічними вимогами, чаша 2 та ножовий вал 1 зупиняються, процес подрібнення закінчено. Виконання ножа кутера за корисною моделлю, що пропонується призводить до наступного. Як відомо, при затупленні різальних кромок ножів кутера проводять їх перезаточу вання. На відміну від ножів відомих конструкцій, можливе автоматизоване заточування ножів за корисною моделлю, що пропонується. Так, наприклад, на планшайбу 1 (Фіг.3) можливе встановлення ножів 3 та закріплення їх за допомогою прихватів 2. Планшайба 1 має центральний отвір 4 для встановлення на шліфувальному верстаті. Заточування ножів відбувається на заточувальному або шліфувальному верстаті, схема якого показана на фіг.4. Планшайба 1 встановлюється на вертикальному валу 2, який закріплено в корпусі 3. Також в корпусі 3 закріплено горизонтальний вал 4, на якому встановлюється шліфувальний круг 5. Для подачі охолоджувальної рідини призначено патрубок 6. В процесі роботи заточувального або шліфувального верстату планшайба 1 обертається навколо вертикальної вісі, виконуючи при цьому рух подачі ножів у зону обробки. Заточування ножів здійснюється обертовим шліфувальним кругом 5. Після закінчення процесу заточування ножі знімаються з планшайби та встановлюються на кутер. Застосування ножа кутера пропонованої конструкції призводить до значного підвищення продуктивності процесу заточування, оскільки за один оберт планшайби заточується одразу чотири ножа. Це призводить до зменшення витрат праці робітником на виконання цієї операції, оскільки під час їх автоматизованого заточування робітник може виконувати інші операції. Тобто при використанні рішення за корисною моделлю, що пропонується, значно покращуються експлуатаційні властивості ножів кутера. 5 39791 6 7 Комп’ютерна в ерстка Л. Купенко 39791 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
