Телевізійна антена

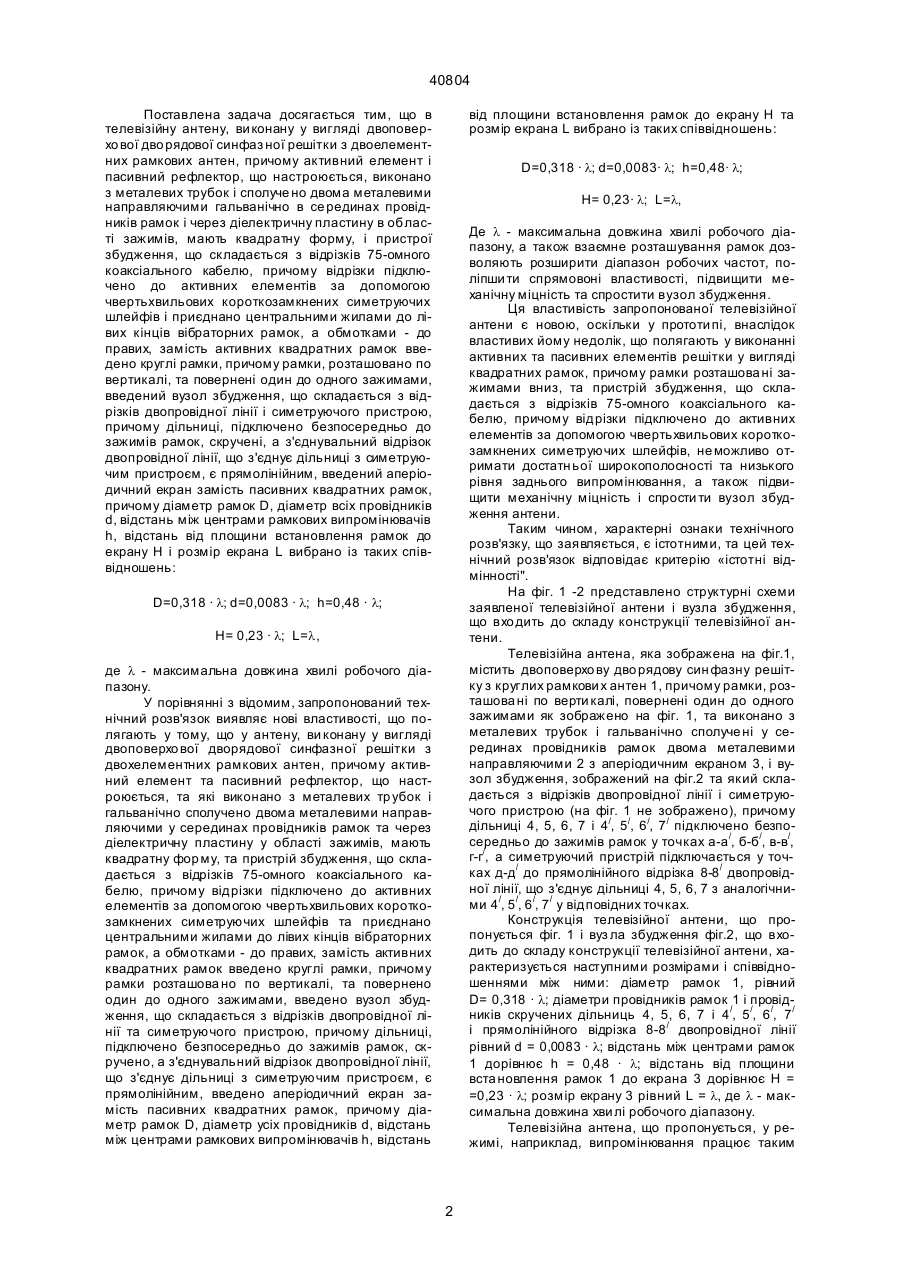

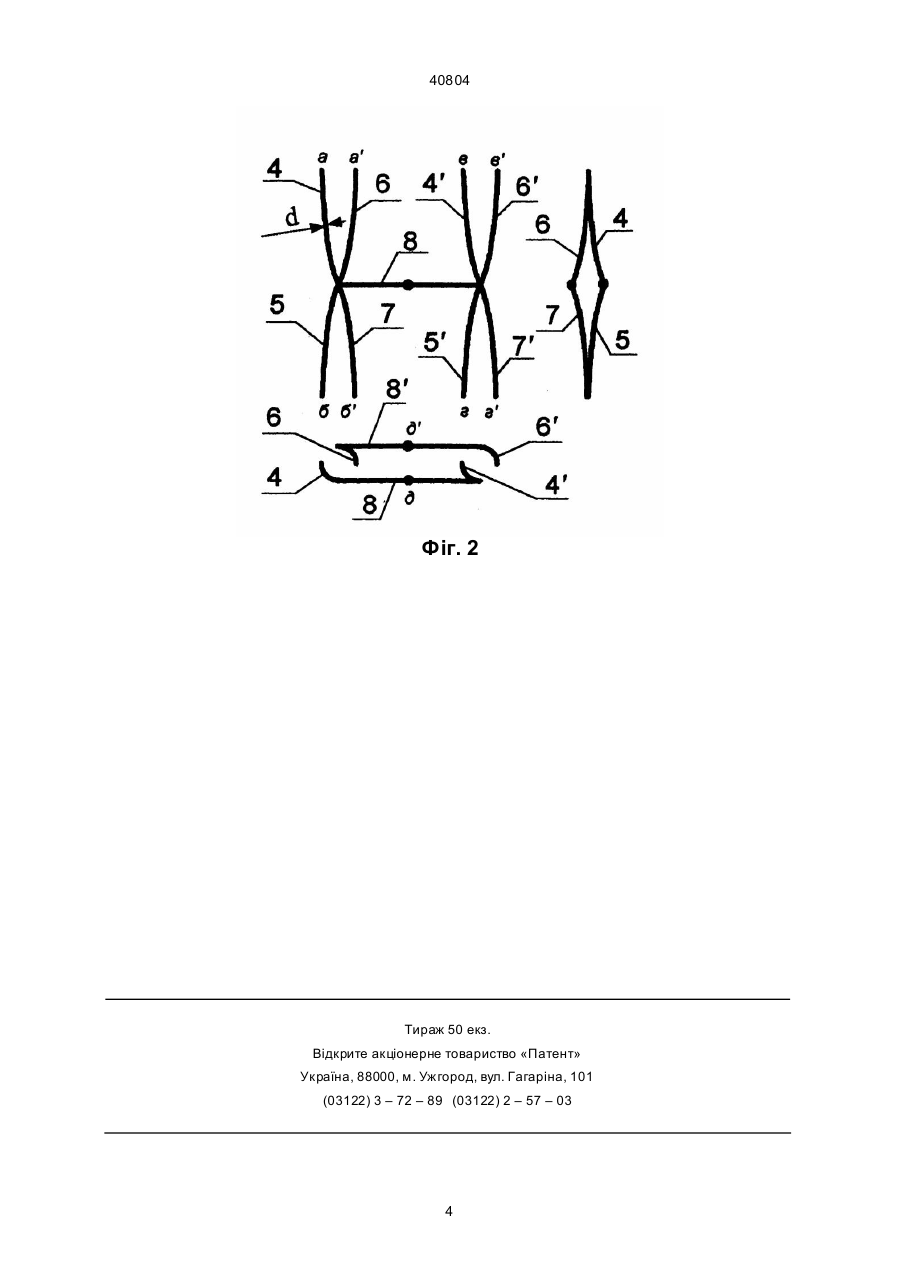

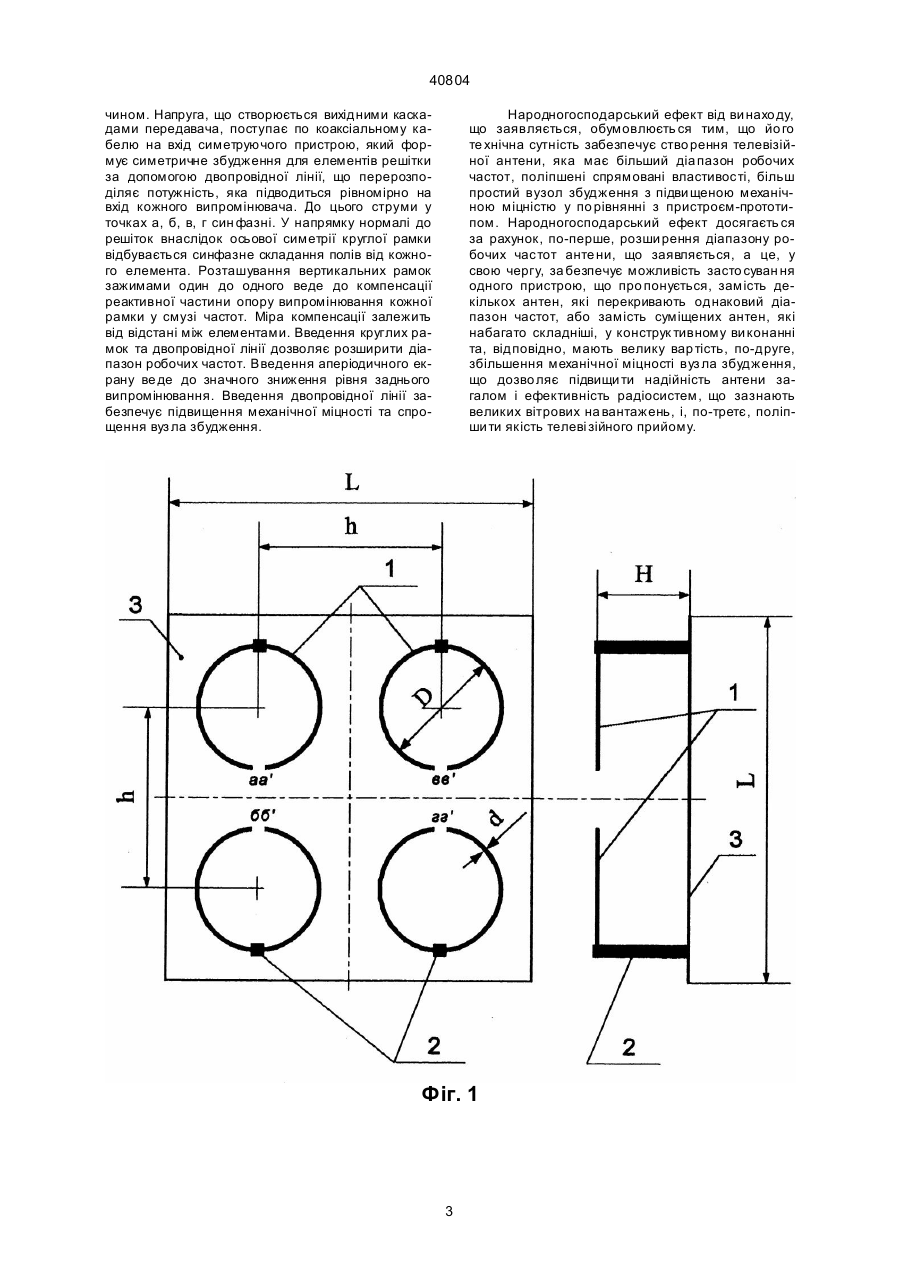

Телевізійна антена, що виконана у вигляді двоповерхової дворядної синфазної решітки з двохе лементних рамкових антен, причому активний елемент і пасивний рефлектор, що настроюється, виконано з металевих трубок та сполучено двома металевими напрямними - гальванічно у серединах провідників рамок та крізь діелектричну пластину – на ділянці затискачів, мають квадратну форму, і пристрою збудження, що складається з відрізків 75-омного коаксіального кабелю, причому відрізки підключені до активних елементів за допомогою чвертьхвильових короткозамкнених симетруючих шлейфів та приєднані центральними жилами до лівих кінців вібраторних 40804 Поставлена задача досягається тим, що в телевізійну антену, ви конану у вигляді двоповерхо вої дво рядової синфаз ної решітки з двоелементних рамкових антен, причому активний елемент і пасивний рефлектор, що настроюється, виконано з металевих трубок і сполуче но двома металевими направляючими гальванічно в се рединах провідників рамок і через діелектричну пластину в області зажимів, мають квадратну форму, і пристрої збудження, що складається з відрізків 75-омного коаксіального кабелю, причому відрізки підключено до активних елементів за допомогою чвертьхвильових короткозамкнених симетруючих шлейфів і приєднано центральними жилами до лівих кінців вібраторних рамок, а обмотками - до правих, замість активних квадратних рамок введено круглі рамки, причому рамки, розташовано по вертикалі, та повернені один до одного зажимами, введений вузол збудження, що складається з відрізків двопровідної лінії і симетруючого пристрою, причому дільниці, підключено безпосередньо до зажимів рамок, скручені, а з'єднувальний відрізок двопровідної лінії, що з'єднує дільниці з симетруючим пристроєм, є прямолінійним, введений аперіодичний екран замість пасивних квадратних рамок, причому діаметр рамок D, діаметр всіх провідників d, відстань між центрами рамкових випромінювачів h, відстань від площини встановлення рамок до екрану Н і розмір екрана L вибрано із таких співвідношень: від площини встановлення рамок до екрану Н та розмір екрана L вибрано із таких співвідношень: D=0,318 · l; d=0,0083· l; h=0,48· l; H= 0,23· l; L=l, Де l - максимальна довжина хвилі робочого діапазону, а також взаємне розташування рамок дозволяють розширити діапазон робочих частот, поліпши ти спрямовоні властивості, підвищити механічну міцність та спростити вузол збудження. Ця властивість запропонованої телевізійної антени є новою, оскільки у прототи пі, внаслідок властивих йому недолік, що полягають у виконанні активних та пасивних елементів решітки у вигляді квадратних рамок, причому рамки розташова ні зажимами вниз, та пристрій збудження, що складається з відрізків 75-омного коаксіального кабелю, причому відрізки підключено до активних елементів за допомогою чвертьхвильових короткозамкнених симетруючих шлейфів, не можливо отримати достатн ьої широкополосності та низького рівня заднього випромінювання, а також підвищити механічну міцність і спрости ти вузол збудження антени. Таким чином, характерні ознаки технічного розв'язку, що заявляється, є істотними, та цей технічний розв'язок відповідає критерію «істотні відмінності". На фіг. 1 -2 представлено структурні схеми заявленої телевізійної антени і вузла збудження, що вхо дить до складу конструкції телевізійної антени. Телевізійна антена, яка зображена на фіг.1, містить двоповерхо ву дво рядову син фазну решітку з круглих рамкови х антен 1, причому рамки, розташова ні по верти калі, повернені один до одного зажимами як зображено на фіг. 1, та виконано з металевих трубок і гальванічно сполуче ні у серединах провідників рамок двома металевими направляючими 2 з аперіодичним екраном 3, і вузол збудження, зображений на фіг.2 та який складається з відрізків двопровідної лінії і симетруючого пристрою (на фіг. 1 не зображено), причому дільниці 4, 5, 6, 7 і 4/, 5/, 6/, 7/ підключено безпосередньо до зажимів рамок у точках а-а /, б-б/, в-в/, г-г/, а симетруючий пристрій підключається у точках д-д/ до прямолінійного відрізка 8-8/ двопровідної лінії, що з'єднує дільниці 4, 5, 6, 7 з аналогічними 4/, 5/, 6/, 7/ у відповідних точках. Конструкція телевізійної антени, що пропонується фіг. 1 і вуз ла збудження фіг.2, що входить до складу конструкції телевізійної антени, характеризується наступними розмірами і співвідношеннями між ними: діаметр рамок 1, рівний D= 0,318 · l; діаметри провідників рамок 1 і провідників скручених дільниць 4, 5, 6, 7 і 4/, 5/, 6/, 7/ і прямолінійного відрізка 8-8/ двопровідної лінії рівний d = 0,0083 ·l; відстань між центрами рамок 1 дорівнює h = 0,48 · l; відстань від площини вста новлення рамок 1 до екрана 3 дорівнює Н = =0,23 · l; розмір екрану 3 рівний L = l, де l - максимальна довжина хви лі робочого діапазону. Телевізійна антена, що пропонується, у режимі, наприклад, випромінювання працює таким D=0,318 · l; d=0,0083 · l; h=0,48 · l; H= 0,23 · l; L=l, де l - максимальна довжина хвилі робочого діапазону. У порівнянні з відомим, запропонований технічний розв'язок виявляє нові властивості, що полягають у тому, що у антену, ви конану у вигляді двоповерхо вої дворядової синфазної решітки з двохелементних рамкових антен, причому активний елемент та пасивний рефлектор, що настроюється, та які виконано з металевих тр убок і гальванічно сполучено двома металевими направляючими у серединах провідників рамок та через діелектричну пластину у області зажимів, мають квадратну фор му, та пристрій збудження, що складається з відрізків 75-омного коаксіального кабелю, причому відрізки підключено до активних елементів за допомогою чвертьхвильових короткозамкнених симетруючих шлейфів та приєднано центральними жилами до лівих кінців вібраторних рамок, а обмотками - до правих, замість активних квадратних рамок введено круглі рамки, причому рамки розташова но по вертикалі, та повернено один до одного зажимами, введено вузол збудження, що складається з відрізків двопровідної лінії та симетруючого пристрою, причому дільниці, підключено безпосередньо до зажимів рамок, скручено, а з'єднувальний відрізок двопровідної лінії, що з'єднує дільниці з симетруючим пристроєм, є прямолінійним, введено аперіодичний екран замість пасивних квадратних рамок, причому діаметр рамок D, діаметр усіх провідників d, відстань між центрами рамкових випромінювачів h, відстань 2 40804 чином. Напруга, що створюється вихідними каскадами передавача, поступає по коаксіальному кабелю на вхід симетруючого пристрою, який формує симетричне збудження для елементів решітки за допомогою двопровідної лінії, що перерозподіляє потужність, яка підводиться рівномірно на вхід кожного випромінювача. До цього струми у точках а, б, в, г син фазні. У напрямку нормалі до решіток внаслідок осьової симетрії круглої рамки відбувається синфазне складання полів від кожного елемента. Розташування вертикальних рамок зажимами один до одного веде до компенсації реактивної частини опору випромінювання кожної рамки у смузі частот. Міра компенсації залежить від відстані між елементами. Введення круглих рамок та двопровідної лінії дозволяє розширити діапазон робочих частот. Введення аперіодичного екрану ве де до значного зниження рівня заднього випромінювання. Введення двопровідної лінії забезпечує підвищення механічної міцності та спрощення вуз ла збудження. Народногосподарський ефект від ви нахо ду, що заявляється, обумовлюєть ся тим, що йо го те хнічна сутність забезпечує ство рення телевізійної антени, яка має більший діа пазон робочих частот, поліпшені спрямовані властивості, більш простий вузол збудження з підви щеною механічною міцністю у по рівнянні з пристроєм-прототипом. Народногосподарський ефект досягаєть ся за рахунок, по-перше, розши рення діапазону робочих частот анте ни, що заявляється, а це, у свою чергу, за безпечує можливість засто суван ня одного пристрою, що про понується, замість декількох антен, які перекривають однаковий діапазон частот, або замість суміщених антен, які набагато складніші, у конструк тивному ви конанні та, відповідно, мають велику вар тість, по-друге, збільшення механічної міцності вуз ла збудження, що дозво ляє підвищи ти надійність антени загалом і ефективність радіосистем, що зазнають великих вітрових на вантажень, і, по-третє, поліпши ти якість телеві зійного прийому. Фіг. 1 3 40804 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
