Модуль чіп-картки для біометричних датчиків

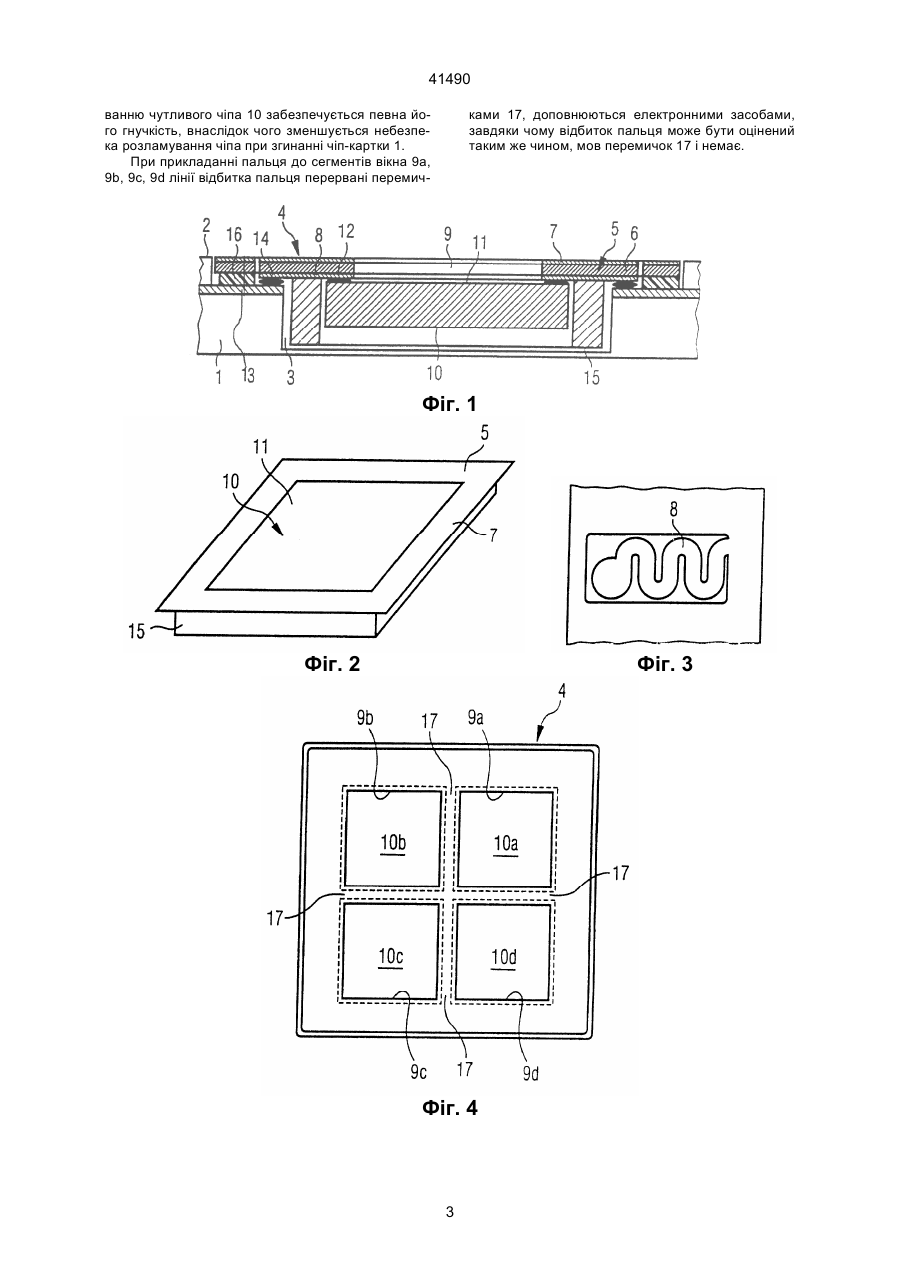

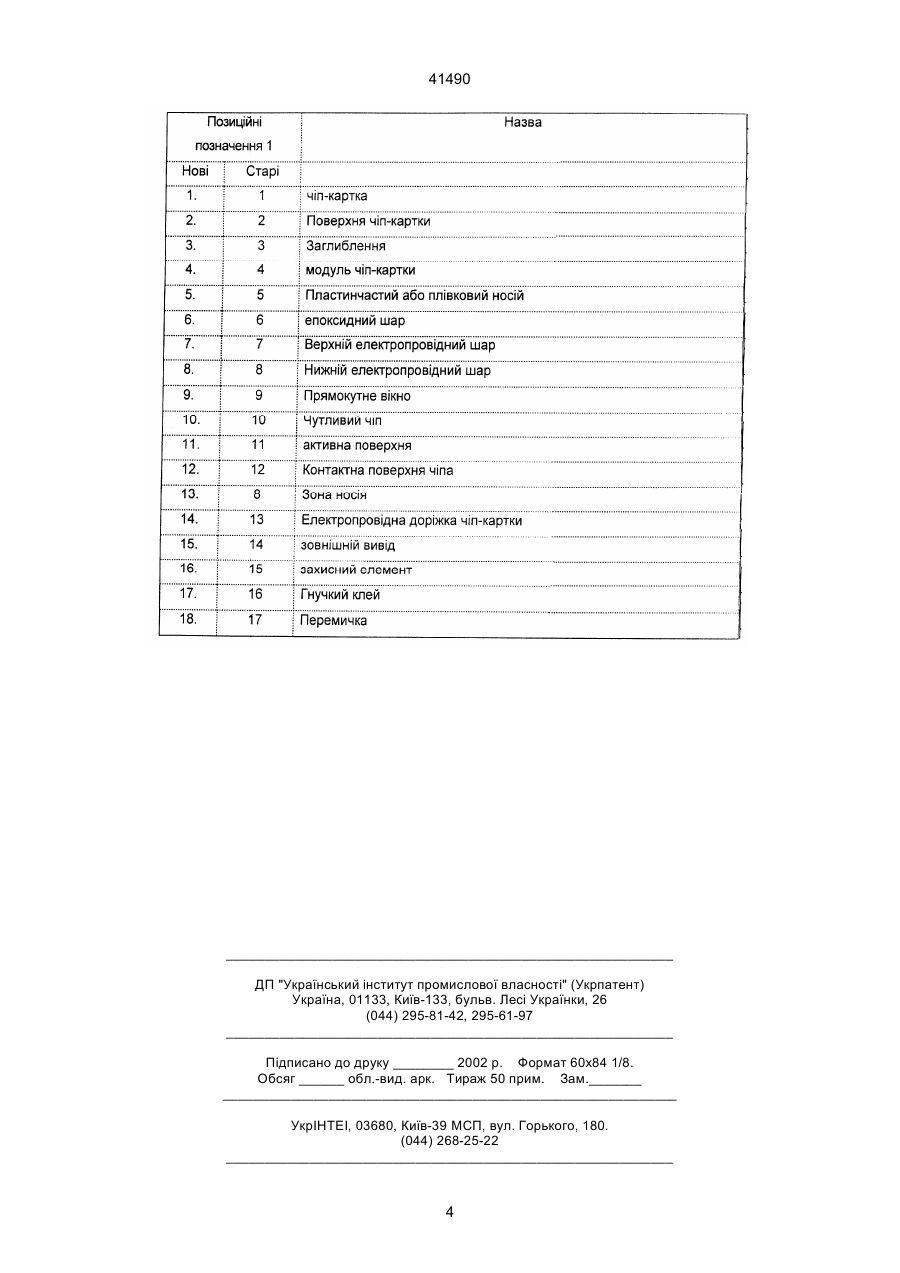

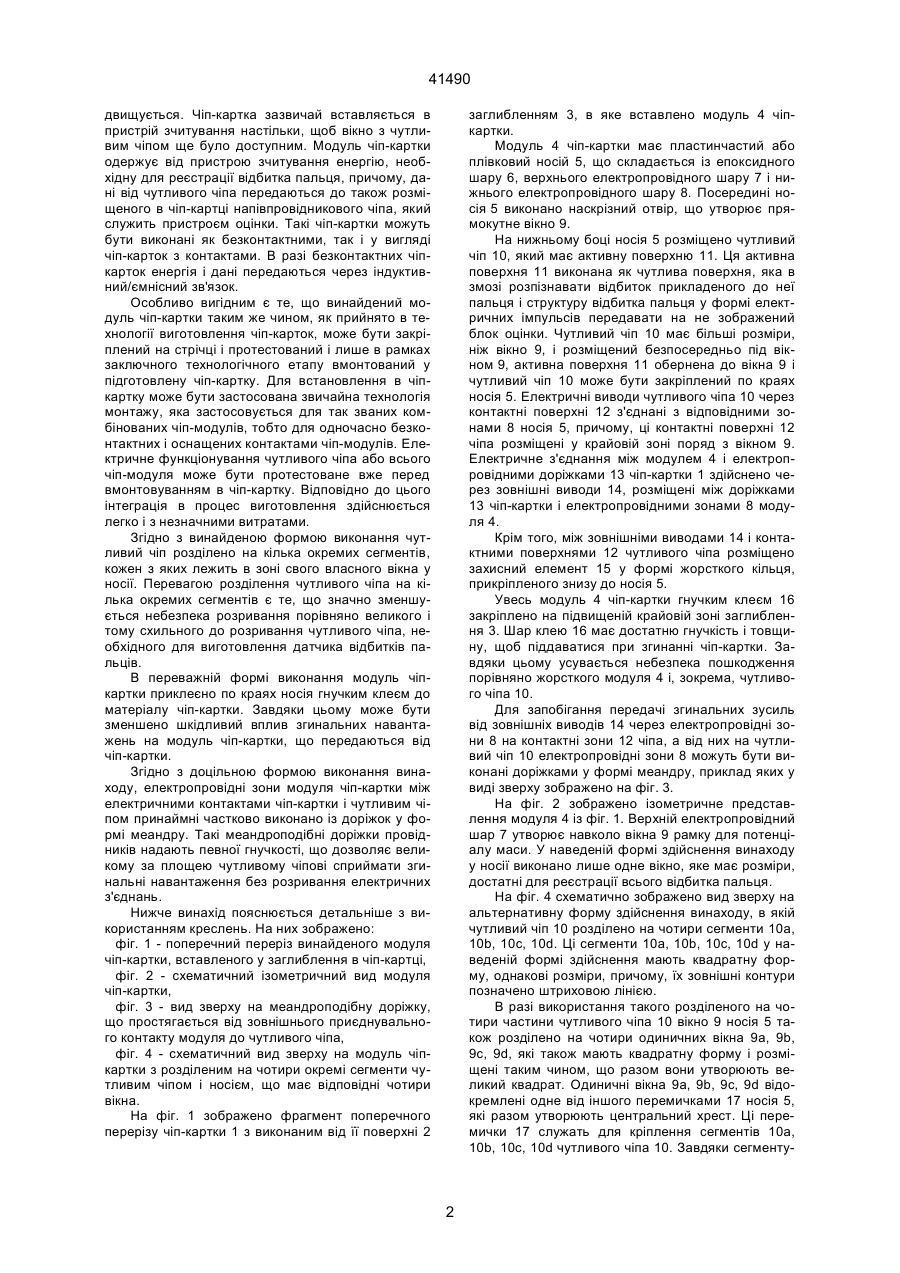

1. Модуль чіп-картки для біометричних датчиків, призначений для установлення в чіп-картки, що містить щонайменше один чутливий чіп (10), пластинчастий або плівковий носій (5), на якому закріплено чутливий чіп (10), і електропровідні зони (8), з'єднані з одного боку з чутливим чіпом (10), а з іншого боку з електричними виводами (14) чіп C2 (54) МОДУЛЬ ЧІП-КАРТКИ ДЛЯ БІОМЕТРИЧНИХ ДАТЧИКІВ 41490 двищується. Чіп-картка зазвичай вставляється в пристрій зчитування настільки, щоб вікно з чутливим чіпом ще було доступним. Модуль чіп-картки одержує від пристрою зчитування енергію, необхідну для реєстрації відбитка пальця, причому, дані від чутливого чіпа передаються до також розміщеного в чіп-картці напівпровідникового чіпа, який служить пристроєм оцінки. Такі чіп-картки можуть бути виконані як безконтактними, так і у вигляді чіп-карток з контактами. В разі безконтактних чіпкарток енергія і дані передаються через індуктивний/ємнісний зв'язок. Особливо вигідним є те, що винайдений модуль чіп-картки таким же чином, як прийнято в технології виготовлення чіп-карток, може бути закріплений на стрічці і протестований і лише в рамках заключного технологічного етапу вмонтований у підготовлену чіп-картку. Для встановлення в чіпкартку може бути застосована звичайна технологія монтажу, яка застосовується для так званих комбінованих чіп-модулів, тобто для одночасно безконтактних і оснащених контактами чіп-модулів. Електричне функціонування чутливого чіпа або всього чіп-модуля може бути протестоване вже перед вмонтовуванням в чіп-картку. Відповідно до цього інтеграція в процес виготовлення здійснюється легко і з незначними витратами. Згідно з винайденою формою виконання чутливий чіп розділено на кілька окремих сегментів, кожен з яких лежить в зоні свого власного вікна у носії. Перевагою розділення чутливого чіпа на кілька окремих сегментів є те, що значно зменшується небезпека розривання порівняно великого і тому схильного до розривання чутливого чіпа, необхідного для виготовлення датчика відбитків пальців. В переважній формі виконання модуль чіпкартки приклеєно по краях носія гнучким клеєм до матеріалу чіп-картки. Завдяки цьому може бути зменшено шкідливий вплив згинальних навантажень на модуль чіп-картки, що передаються від чіп-картки. Згідно з доцільною формою виконання винаходу, електропровідні зони модуля чіп-картки між електричними контактами чіп-картки і чутливим чіпом принаймні частково виконано із доріжок у формі меандру. Такі меандроподібні доріжки провідників надають певної гнучкості, що дозволяє великому за площею чутливому чіпові сприймати згинальні навантаження без розривання електричних з'єднань. Нижче винахід пояснюється детальніше з використанням креслень. На них зображено: фіг. 1 - поперечний переріз винайденого модуля чіп-картки, вставленого у заглиблення в чіп-картці, фіг. 2 - схематичний ізометричний вид модуля чіп-картки, фіг. 3 - вид зверху на меандроподібну доріжку, що простягається від зовнішнього приєднувального контакту модуля до чутливого чіпа, фіг. 4 - схематичний вид зверху на модуль чіпкартки з розділеним на чотири окремі сегменти чутливим чіпом і носієм, що має відповідні чотири вікна. На фіг. 1 зображено фрагмент поперечного перерізу чіп-картки 1 з виконаним від її поверхні 2 заглибленням 3, в яке вставлено модуль 4 чіпкартки. Модуль 4 чіп-картки має пластинчастий або плівковий носій 5, що складається із епоксидного шару 6, верхнього електропровідного шару 7 і нижнього електропровідного шару 8. Посередині носія 5 виконано наскрізний отвір, що утворює прямокутне вікно 9. На нижньому боці носія 5 розміщено чутливий чіп 10, який має активну поверхню 11. Ця активна поверхня 11 виконана як чутлива поверхня, яка в змозі розпізнавати відбиток прикладеного до неї пальця і структуру відбитка пальця у формі електричних імпульсів передавати на не зображений блок оцінки. Чутливий чіп 10 має більші розміри, ніж вікно 9, і розміщений безпосередньо під вікном 9, активна поверхня 11 обернена до вікна 9 і чутливий чіп 10 може бути закріплений по краях носія 5. Електричні виводи чутливого чіпа 10 через контактні поверхні 12 з'єднані з відповідними зонами 8 носія 5, причому, ці контактні поверхні 12 чіпа розміщені у крайовій зоні поряд з вікном 9. Електричне з'єднання між модулем 4 і електропровідними доріжками 13 чіп-картки 1 здійснено через зовнішні виводи 14, розміщені між доріжками 13 чіп-картки і електропровідними зонами 8 модуля 4. Крім того, між зовнішніми виводами 14 і контактними поверхнями 12 чутливого чіпа розміщено захисний елемент 15 у формі жорсткого кільця, прикріпленого знизу до носія 5. Увесь модуль 4 чіп-картки гнучким клеєм 16 закріплено на підвищеній крайовій зоні заглиблення 3. Шар клею 16 має достатню гнучкість і товщину, щоб піддаватися при згинанні чіп-картки. Завдяки цьому усувається небезпека пошкодження порівняно жорсткого модуля 4 і, зокрема, чутливого чіпа 10. Для запобігання передачі згинальних зусиль від зовнішніх виводів 14 через електропровідні зони 8 на контактні зони 12 чіпа, а від них на чутливий чіп 10 електропровідні зони 8 можуть бути виконані доріжками у формі меандру, приклад яких у виді зверху зображено на фіг. 3. На фіг. 2 зображено ізометричне представлення модуля 4 із фіг. 1. Верхній електропровідний шар 7 утворює навколо вікна 9 рамку для потенціалу маси. У наведеній формі здійснення винаходу у носії виконано лише одне вікно, яке має розміри, достатні для реєстрації всього відбитка пальця. На фіг. 4 схематично зображено вид зверху на альтернативну форму здійснення винаходу, в якій чутливий чіп 10 розділено на чотири сегменти 10а, 10b, 10с, 10d. Ці сегменти 10а, 10b, 10с, 10d у наведеній формі здійснення мають квадратну форму, однакові розміри, причому, їх зовнішні контури позначено штриховою лінією. В разі використання такого розділеного на чотири частини чутливого чіпа 10 вікно 9 носія 5 також розділено на чотири одиничних вікна 9а, 9b, 9с, 9d, які також мають квадратну форму і розміщені таким чином, що разом вони утворюють великий квадрат. Одиничні вікна 9а, 9b, 9с, 9d відокремлені одне від іншого перемичками 17 носія 5, які разом утворюють центральний хрест. Ці перемички 17 служать для кріплення сегментів 10а, 10b, 10с, 10d чутливого чіпа 10. Завдяки сегменту 2 41490 ванню чутливого чіпа 10 забезпечується певна його гнучкість, внаслідок чого зменшується небезпека розламування чіпа при згинанні чіп-картки 1. При прикладанні пальця до сегментів вікна 9а, 9b, 9с, 9d лінії відбитка пальця перервані перемич ками 17, доповнюються електронними засобами, завдяки чому відбиток пальця може бути оцінений таким же чином, мов перемичок 17 і немає. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 3 41490 ___________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 ___________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
