Гноєсховище

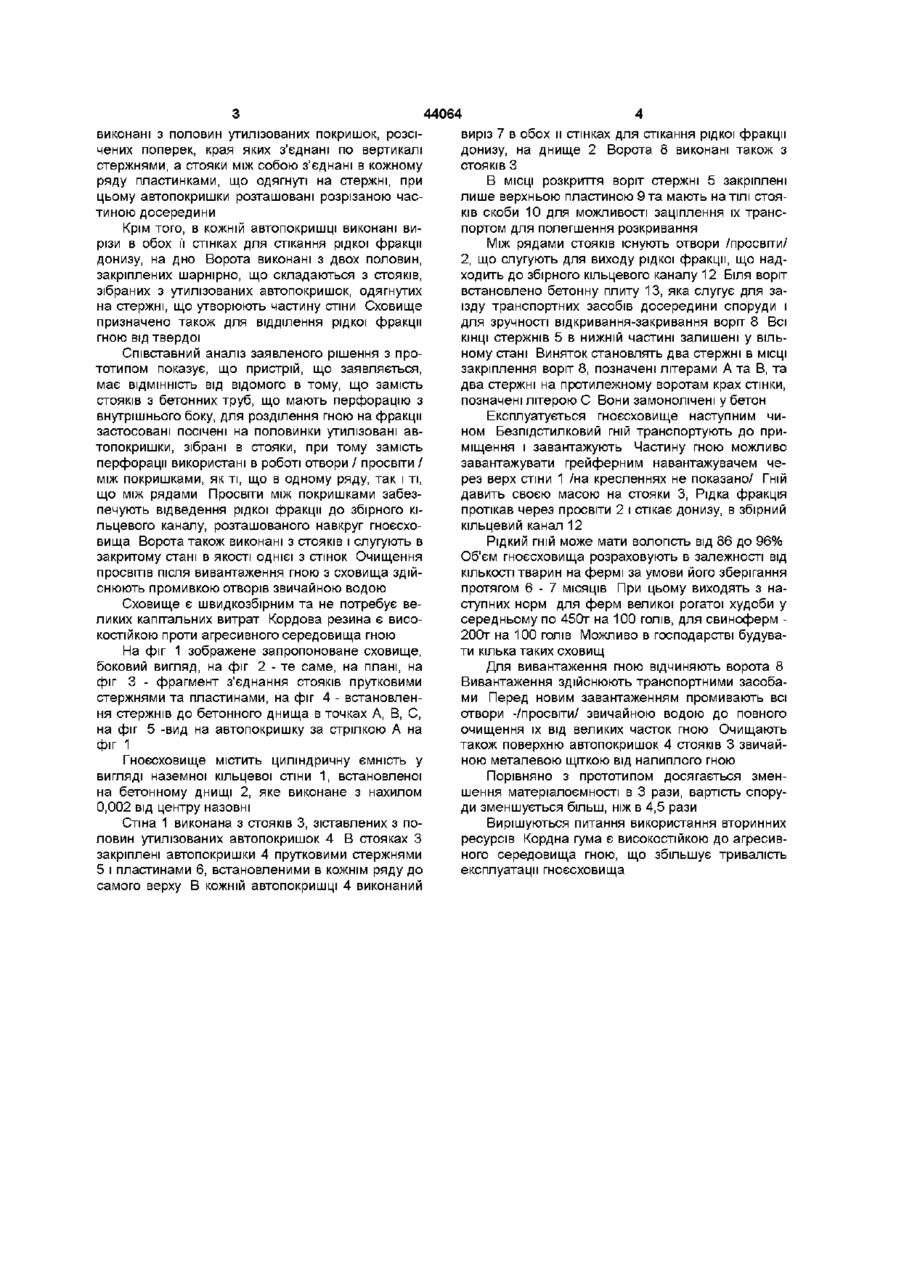

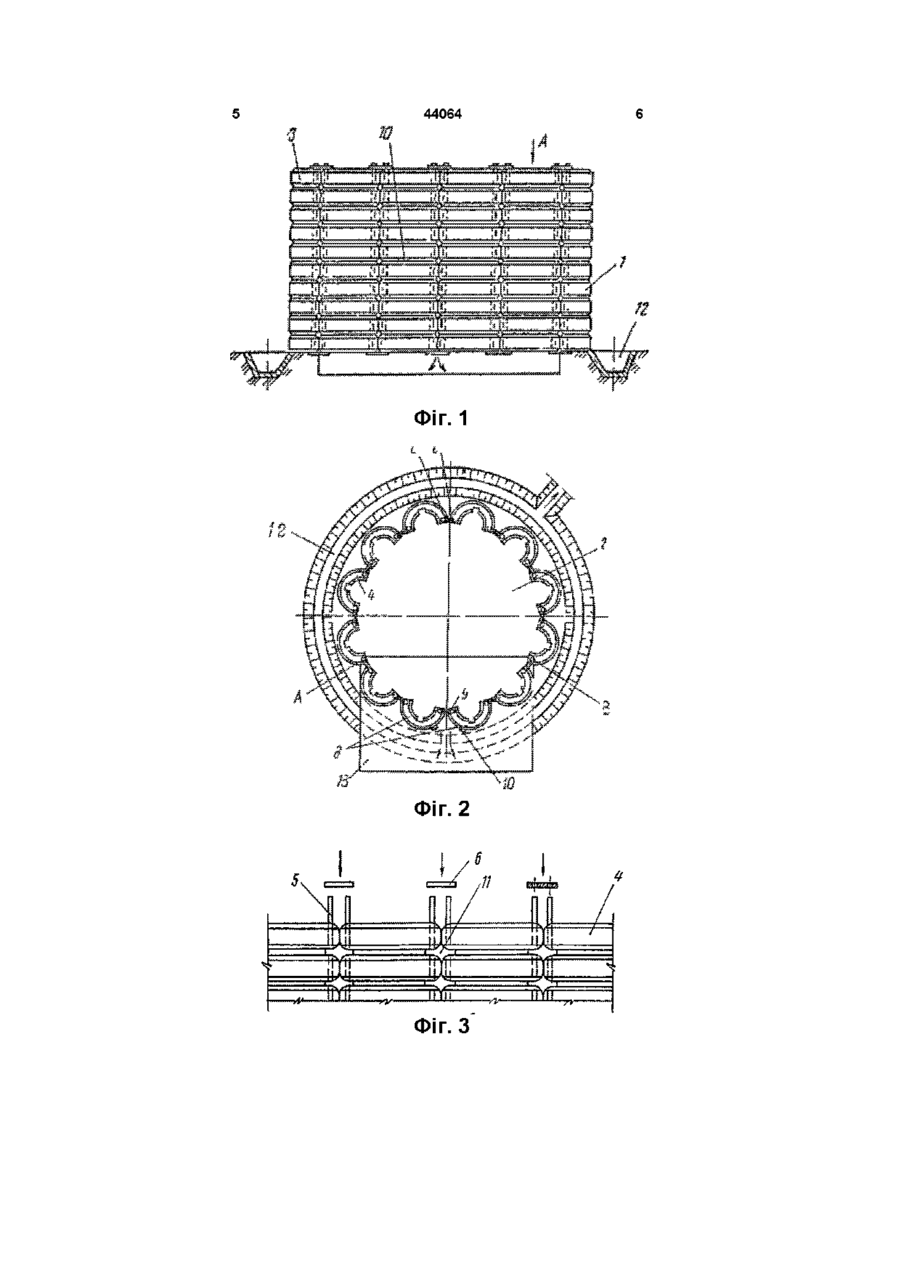

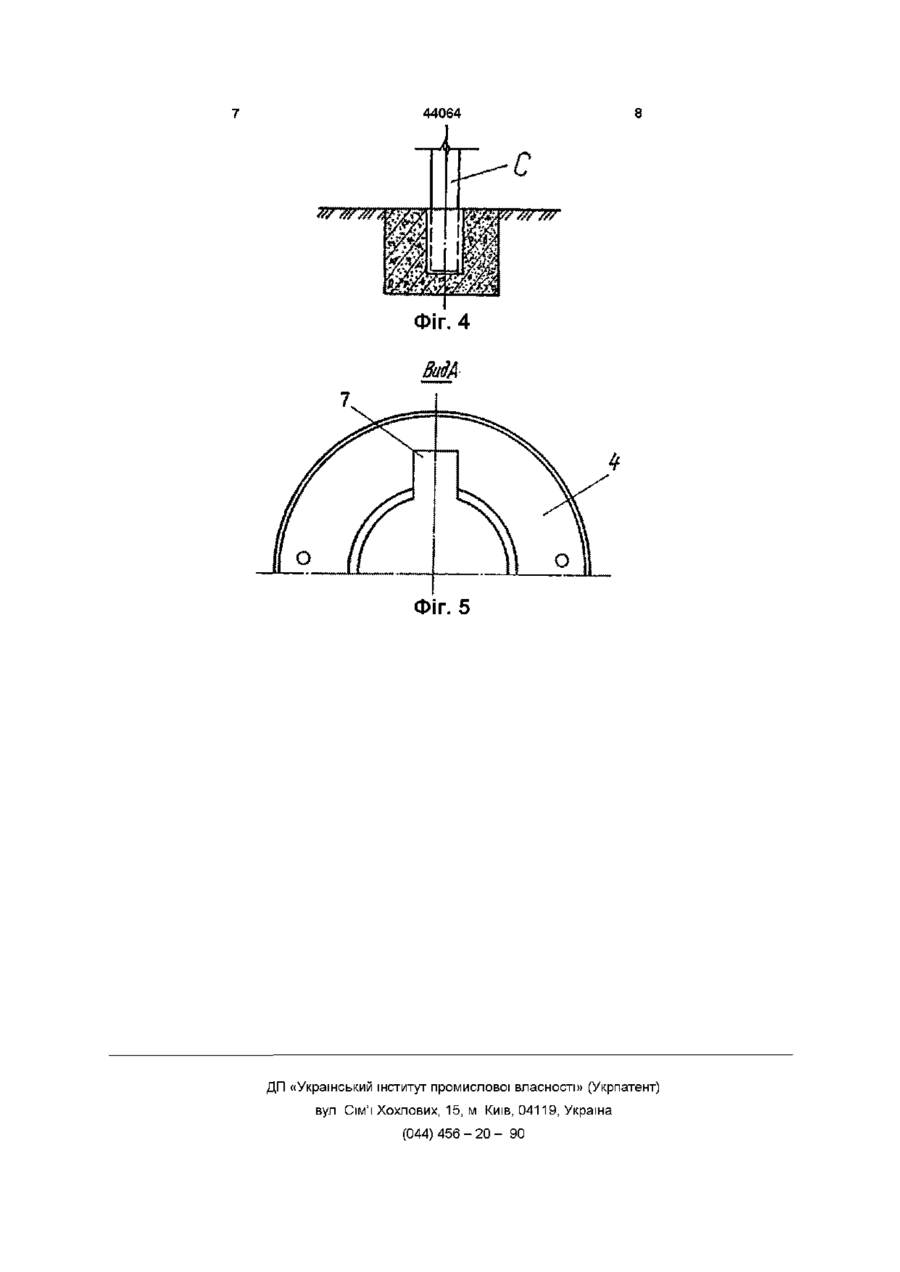

1 Гноєсховище, яке містить циліндричну МІСТКІСТЬ, перфоровані стіни якої розміщені на водонепроникному днищі, оточеному каналом для збирання рідкої фракції, і виконані у вигляді набору скріплених між собою з утворенням зазору вертикально встановлених елементів воріт, виконаних у вигляді ділянок стін МІСТКОСТІ, встановлених шарнірно з можливістю повороту в горизонтальній Винахід відноситься до сільського господарства, а саме до споруд для зберігання гною, і може бути використаний на тваринницьких фермах і комплексах Відоме гноєсховище, що містить циліндричну ємність з днищем та стіною, виконаною з стояків встановлених по периметру ємності, а також ворота /див збірник Экспресс-информация Строительство и архитектура, серия 6, выпуск 18, Сельскохозяйственные комплексы, здания и сооружения, "Навозохранилище из бетонных труб", -М ,1960г С 10-11/ Стояки виконані з бетонних труб, встановлених вертикальне дна до одної Шви між трубами ущільнені просмоленим пеньковим канатом та покриті мастикою, а зверху - цементним розчином В стояках виконані отвори з боку гноєсховища для надходження через них і відведення рідкої фракції гною В кожній трубі /стояку/ знизу встановлені патрубки для відведення рідкої фракції Ворота виконані у вигляді проходу забетонованого з нахилом у бік днища Недоліком цього рішення є велика матеріало площині, яке відрізняється тим, що вертикальні елементи стін МІСТКОСТІ виконані з розсічених поперек і укладених одна на одну з утворенням зазору утилізованих автопокришок, які своїми кромками обернені досередини МІСТКОСТІ, при цьому покришки кожного вертикального елемента в зоні їх приєднання одна до одної з'єднані між собою вертикальними стержнями, а покришки кожного елемента відділені одна від одної горизонтальними пластинами, кожна з яких розміщена в зоні приєднання елементів, обернена до торцевої поверхні покришки і виконана з отворами для вказаних стержнів 2 Гноєсховище за п 1, яке відрізняється тим, що торцеві поверхні кожної покришки виконані з вирізом для стікання рідкої фракції 3 Гноєсховище за пп 1 та 2, яке відрізняється тим, що ворота виконані з двох ділянок стін МІСТКОСТІ ємність, значна вартість труб та їх монтажу Найбільш близьким технічним рішенням до того, що заявляється є гноєсховище описано в книзі И Н Бацанов и др - "Уборка и утилизация навоза на свиноводческих комплексах" М .Росеельхозиздат, 1977, с 79, Щільовий фільтр - накопичувач циліндрична МІСТКІСТЬ діаметром 30м та висотою 4м встановлена на бетонній площадці Стінки МІСТКОСТІ виконані з стеблин бамбуку розташованих вертикально і зв'язаних кількома неявками сталевих обручів Між стеблинами бамбуку щільно пригнаними одна до одної, утворюються щілини 1,5 - 2мм завширшки Гній подають трубою зверху до центру МІСТКОСТІ Рідка фракція витікає крізь щілини назовні до кільцевого лотка, а далі - до збірника рідини Усередині МІСТКОСТІ накопичується осад, який в процесі зберігання зневажується за рахунок фільтрації рідини крізь стінки накопичувана під дією гравітаційної сили Частина стінки накопичувача має шарнірне кріплення Мета винаходу - зменшення матеріаломісткості споруди і зниження її вартості Поставлена мета досягається тим, що стояки (О о 44064 виконані з половин утилізованих покришок, розсічених поперек, края яких з'єднані по вертикалі стержнями, а стояки між собою з'єднані в кожному ряду пластинками, що одягнуті на стержні, при цьому автопокришки розташовані розрізаною частиною досередини Крім того, в кожній автопокришці виконані вирізи в обох її стінках для стікання рідкої фракції донизу, на дно Ворота виконані з двох половин, закріплених шарнірно, що складаються з стояків, зібраних з утилізованих автопокришок, одягнутих на стержні, що утворюють частину стіни Сховище призначено також для відділення рідкої фракції гною від твердої Співставний аналіз заявленого рішення з прототипом показує, що пристрій, що заявляється, має ВІДМІННІСТЬ від відомого в тому, що замість стояків з бетонних труб, що мають перфорацію з внутрішнього боку, для розділення гною на фракції застосовані посічені на половинки утилізовані автопокришки, зібрані в стояки, при тому замість перфорації використані в роботі отвори / просвіти / між покришками, як ті, що в одному ряду, так і ті, що між рядами Просвіти між покришками забезпечують відведення рідкої фракції до збірного кільцевого каналу, розташованого навкруг гноєсховища Ворота також виконані з стояків і слугують в закритому стані в якості однієї з стінок Очищення просвітів після вивантаження гною з сховища здійснюють промивкою отворів звичайною водою Сховище є швидкозбірним та не потребує великих капітальних витрат Кордова резина є високостійкою проти агресивного середовища гною На фіг 1 зображене запропоноване сховище, боковий вигляд, на фіг 2 - те саме, на плані, на фіг 3 - фрагмент з'єднання стояків прутковими стержнями та пластинами, на фіг 4 - встановлення стержнів до бетонного днища в точках А, В, С, на фіг 5 -вид на автопокришку за стрілкою А на фіг 1 Гноєсховище містить циліндричну ємність у вигляді наземної кільцевої стіни 1, встановленої на бетонному днищі 2, яке виконане з нахилом 0,002 від центру назовні Стіна 1 виконана з стояків 3, зіставлених з половин утилізованих автопокришок 4 В стояках З закріплені автопокришки 4 прутковими стержнями 5 і пластинами 6, встановленими в кожнім ряду до самого верху В кожній автопокришці 4 виконаний виріз 7 в обох и стінках для стікання рідкої фракції донизу, на днище 2 Ворота 8 виконані також з стояків З В МІСЦІ розкриття воріт стержні 5 закріплені лише верхньою пластиною 9 та мають на ТІЛІ СТОЯКІВ скоби 10 для можливості заціплення їх транспортом для полегшення розкривання Між рядами стояків існують отвори /просвіти/ 2, що слугують для виходу рідкої фракції, що надходить до збірного кільцевого каналу 12 Біля воріт встановлено бетонну плиту 13, яка слугує для заїзду транспортних засобів досередини споруди і для зручності відкривання-закривання воріт 8 Всі КІНЦІ стержнів 5 в нижній частині залишені у вільному стані Виняток становлять два стержні в МІСЦІ закріплення воріт 8, позначені літерами А та В, та два стержні на протилежному воротам крах стінки, позначені літерою С Вони замонолічені у бетон Експлуатується гноєсховище наступним чином Безпідстилковий гній транспортують до приміщення і завантажують Частину гною можливо завантажувати грейферним навантажувачем через верх стіни 1 /на кресленнях не показано/ Гній давить своєю масою на стояки 3, Рідка фракція протікав через просвіти 2 і стікає донизу, в збірний кільцевий канал 12 Рідкий ГНІЙ може мати вологість від 86 до 96% Об'єм гноєсховища розраховують в залежності від КІЛЬКОСТІ тварин на фермі за умови його зберігання протягом 6 - 7 МІСЯЦІВ При цьому виходять з наступних норм для ферм великої рогатої худоби у середньому по 450т на 100 голів, для свиноферм 200т на 100 голів Можливо в господарстві будувати кілька таких сховищ Для вивантаження гною відчиняють ворота 8 Вивантаження здійснюють транспортними засобами Перед новим завантаженням промивають всі отвори -/просвіти/ звичайною водою до повного очищення їх від великих часток гною Очищають також поверхню автопокришок 4 стояків 3 звичайною металевою щіткою від налиплого гною Порівняно з прототипом досягається зменшення матеріалоємності в 3 рази, вартість споруди зменшується більш, ніж в 4,5 рази Вирішуються питання використання вторинних ресурсів Кордна гума є високостійкою до агресивного середовища гною, що збільшує тривалість експлуатації гноєсховища 44064 ФІГ. 1 Фіг. 2 \/* w Ж I ill1 ц ш Фіг. З Jiiii 44064 Фіг. 4 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
