Засувний пристрій

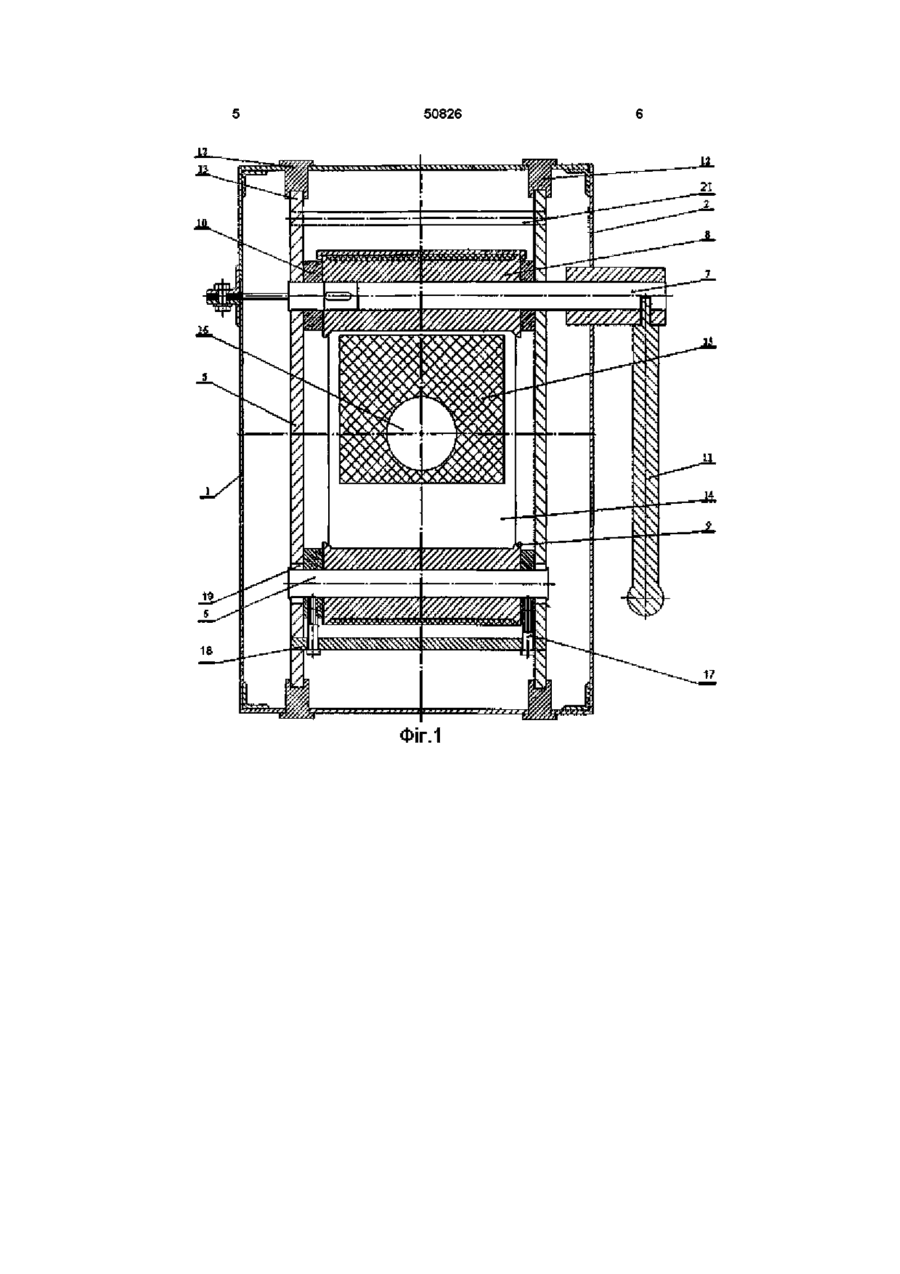

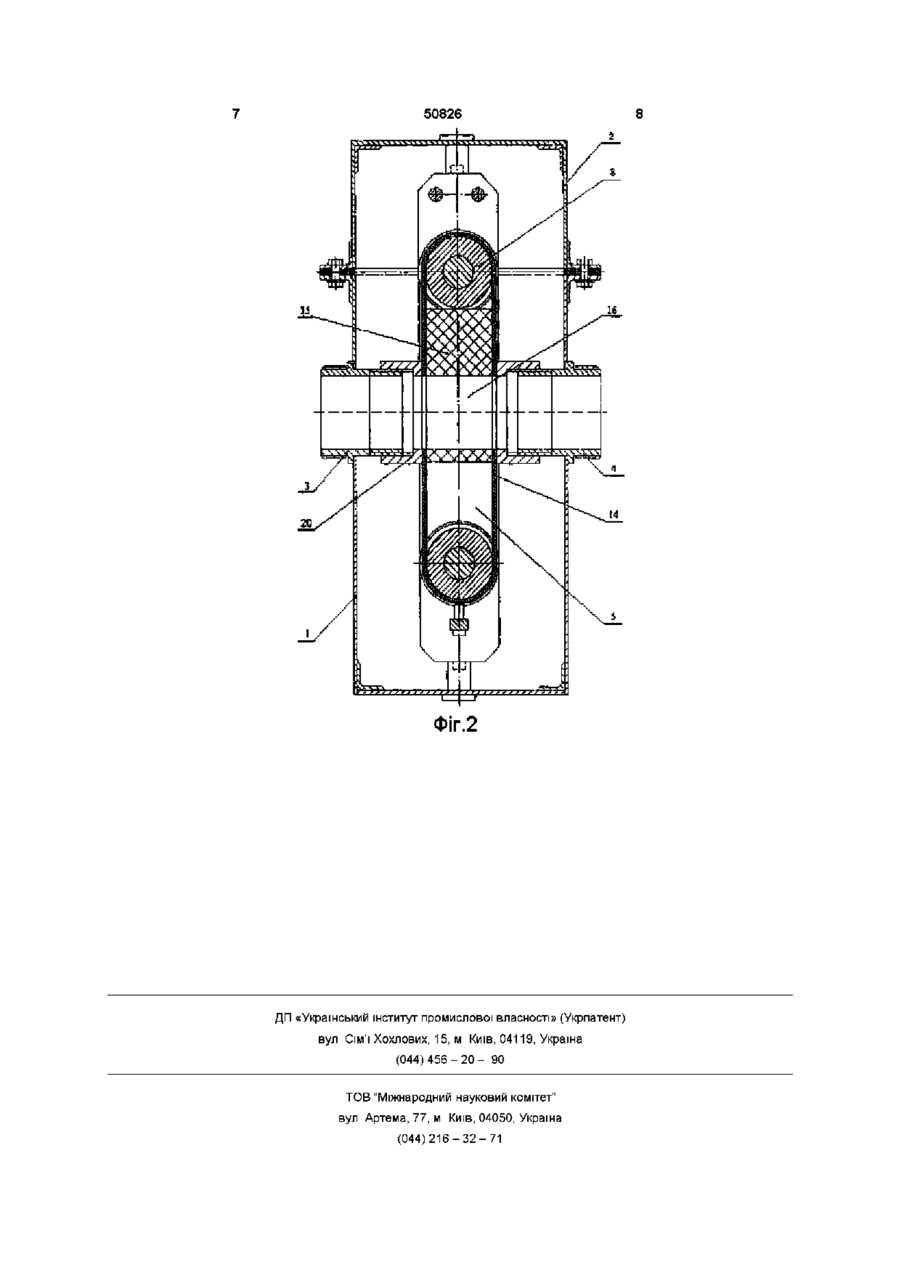

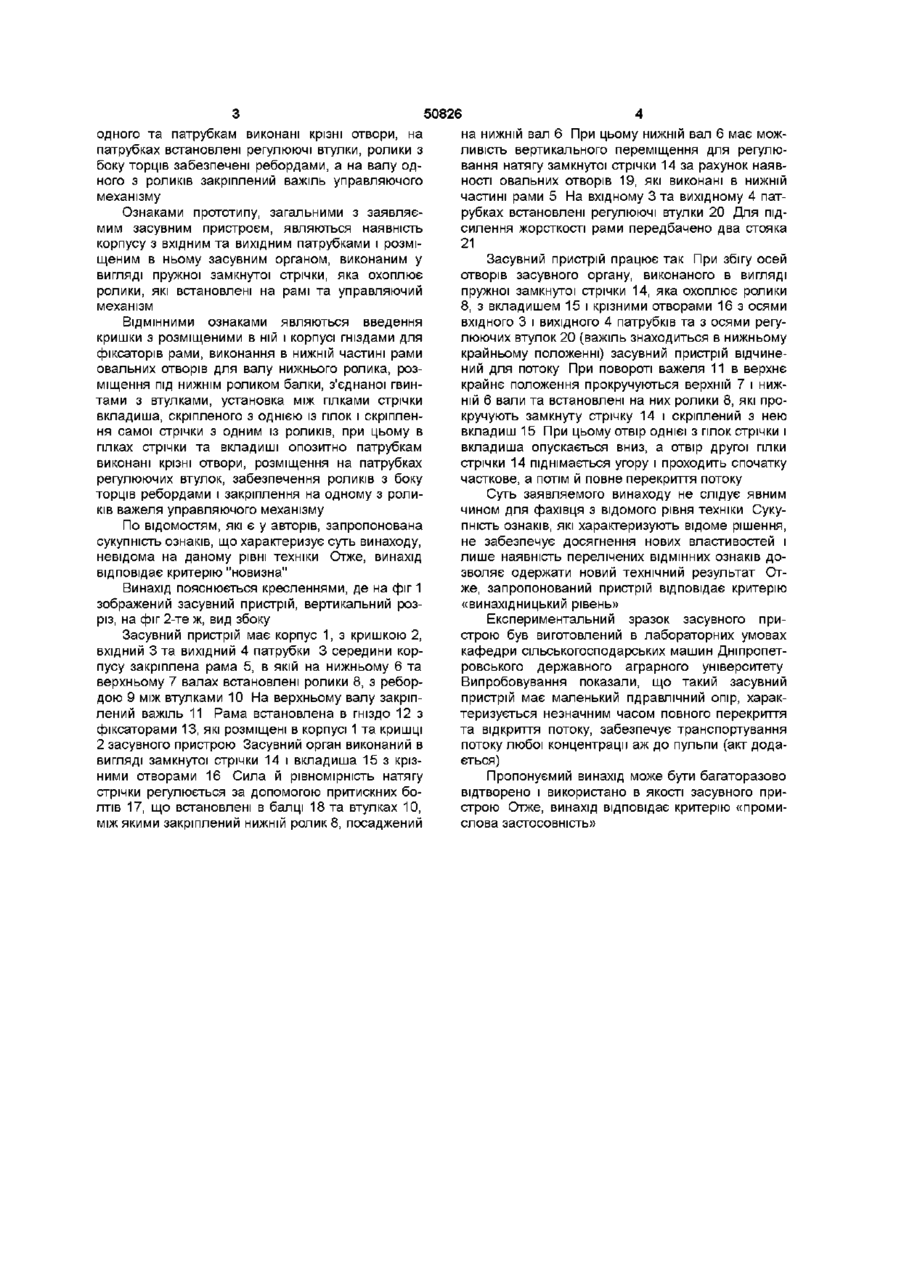

Засувний пристрій, який містить корпус з вхідним та вихідним патрубками з розміщеним в ньому засувним органом, який виконаний у вигляді пружної замкнутої стрічки, яка охоплює ролики, що Винахід відноситься до області арматуробудування, зокрема до засувно-регулюючих пристроїв з пружними елементами - стрічковим затвором і може знайти застосування в житловому та промисловому будівництві, в різних галузях промисловості і сільському господарстві для магістральних і розподільних трубопроводів тепло- та водозабезпечення загального призначення Найбільш близьким по технічної суті заявленому засувному пристрою являється пристрій, який містить корпус з вхідним і вихідним патрубками та розміщеним в ньому засувним органом, що виготовлений у вигляді пружної замкнутої стрічки, яка охоплює з натягом ролики, що встановлені на рамі, яка з'єднана з шпинделем і зв'язані з управляючим механізмом, в якому на ЗОВНІШНІЙ поверхні корпусу виконана різьба, управляючий механізм виконаний у вигляді маховика П-образної форми, утримуючого стояки, що з'єднані перемичкою, а при цьому на внутрішній поверхні стояків виконана різьба і вони встановлені з можливістю взаємодії з корпусом, шпиндель виконаний гладким, а перемичка забезпечена підшипником, в якому встановлений шпиндель, причому обід маховика виконаний у вигляді диску і розміщений на торці його стояків (див авт св СРСР № 1788371, F 16 К 3/28, бюл №2, 1993р) У відомому засувному пристрої решітчасті сід встановлені на рамі управляючого механізму, який відрізняється тим, що корпус оснащений кришкою, при цьому в корпусі та кришці розміщені гнізда для фіксаторів рами, в нижній частині рами виконані овальні отвори для вала нижнього ролика, під яким розміщена балка, з'єднана гвинтами з втулками, між гілками стрічки встановлений вкладиш, скріплений з однією із гілок стрічки, а стрічка скріплена з одним із роликів, при цьому в гілках стрічки та вкладиші опозитно патрубкам виконані наскрізні отвори, на патрубках встановлені регулювальні втулки, ролики з боку торців оснащені ребордами, а на валу одного з роликів закріплений важіль управляючого механізму ла створюють великий гідравлічний опір при повному відкритті вхідного і вихідного отворів, який складає 20% початкового, при цьому його неможливо використовувати при транспортуванні потоків, які містять зважені частинки, котрі забруднюють решітки Крім того з-за конструктивних особливостей пристрою неможливо швидке відсічення потоку В основу винаходу поставлена задача створення такого засувного пристрою, гідравлічний опір якого був би мінімальним, який дозволяв би швидко перекривати потік, що рухається та забезпечував транспортування потоку з будь-якою концентрацією зважених часток аж до пульпи Поставлена задача вирішується тим, що засувний пристрій, який містить корпус з вхідним та вихідним патрубками з розміщеним в ньому засувним органом, який виконаний у вигляді пружної замкнутої стрічки, яка охоплює ролики, що встановлені на рамі управляючого механізму, забезпечений кришкою з розміщеними в ньому та кришці гніздами для фіксаторів рами, в нижній частині рами виконані овальні отвори для валу нижнього ролика, під яким розміщена балка, яка з'єднана гвинтами з втулками, між гілками стрічки встановлений вкладиш, що скріплений з однією із гілок, а сама стрічка скріплена з одним із роликів, при цьому в гілках стрічки та вкладиші опозитно один О (О 00 о ю 50826 одного та патрубкам виконані крізні отвори, на на нижній вал 6 При цьому нижній вал 6 має можпатрубках встановлені регулюючі втулки, ролики з ливість вертикального переміщення для регулюбоку торців забезпечені ребордами, а на валу одвання натягу замкнутої стрічки 14 за рахунок наявного з роликів закріплений важіль управляючого ності овальних отворів 19, які виконані в нижній механізму частині рами 5 На вхідному 3 та вихідному 4 патрубках встановлені регулюючі втулки 20 Для підОзнаками прототипу, загальними з заявляєсилення жорсткості рами передбачено два стояка мим засувним пристроєм, являються наявність 21 корпусу з вхідним та вихідним патрубками і розміщеним в ньому засувним органом, виконаним у Засувний пристрій працює так При збігу осей вигляді пружної замкнутої стрічки, яка охоплює отворів засувного органу, виконаного в вигляді ролики, які встановлені на рамі та управляючий пружної замкнутої стрічки 14, яка охоплює ролики механізм 8, з вкладишем 15 і крізними отворами 16 з осями вхідного 3 і вихідного 4 патрубків та з осями регуВІДМІННИМИ ознаками являються введення люючих втулок 20 (важіль знаходиться в нижньому кришки з розміщеними в ній і корпусі гніздами для крайньому положенні) засувний пристрій відчинефіксаторів рами, виконання в нижній частині рами ний для потоку При повороті важеля 11 в верхнє овальних отворів для валу нижнього ролика, розкрайнє положення прокручуються верхній 7 і нижміщення під нижнім роликом балки, з'єднаної гвинній 6 вали та встановлені на них ролики 8, які протами з втулками, установка між гілками стрічки кручують замкнуту стрічку 14 і скріплений з нею вкладиша, скріпленого з однією із гілок і скріпленвкладиш 15 При цьому отвір однієї з гілок стрічки і ня самої стрічки з одним із роликів, при цьому в вкладиша опускається вниз, а отвір другої гілки гілках стрічки та вкладиші опозитно патрубкам стрічки 14 піднімається угору і проходить спочатку виконані крізні отвори, розміщення на патрубках часткове, а потім й повне перекриття потоку регулюючих втулок, забезпечення роликів з боку торців ребордами і закріплення на одному з ролиСуть заявляемого винаходу не слідує явним ків важеля управляючого механізму чином для фахівця з відомого рівня техніки Сукупність ознаків, які характеризують відоме рішення, По відомостям, які є у авторів, запропонована не забезпечує досягнення нових властивостей і сукупність ознаків, що характеризує суть винаходу, лише наявність перелічених ВІДМІННИХ ознаків доневідома на даному рівні техніки Отже, винахід зволяє одержати новий технічний результат Отвідповідає критерію "новизна" же, запропонований пристрій відповідає критерію Винахід пояснюється кресленнями, де на фіг 1 «винахідницький рівень» зображений засувний пристрій, вертикальний розріз, на фіг 2-те ж, вид збоку Експериментальний зразок засувного пристрою був виготовлений в лабораторних умовах Засувний пристрій має корпус 1, з кришкою 2, кафедри сільськогосподарських машин Дніпропетвхідний 3 та вихідний 4 патрубки 3 середини корровського державного аграрного університету пусу закріплена рама 5, в якій на нижньому 6 та Випробовування показали, що такий засувний верхньому 7 валах встановлені ролики 8, з реборпристрій має маленький гідравлічний опір, харакдою 9 між втулками 10 На верхньому валу закріптеризується незначним часом повного перекриття лений важіль 11 Рама встановлена в гніздо 12 з та відкриття потоку, забезпечує транспортування фіксаторами 13, які розміщені в корпусі 1 та кришці потоку любої концентрації аж до пульпи (акт дода2 засувного пристрою Засувний орган виконаний в ється) вигляді замкнутої стрічки 14 і вкладиша 15 з крізними отворами 16 Сила й рівномірність натягу Пропонуємий винахід може бути багаторазово стрічки регулюється за допомогою притискних бовідтворено і використано в якості засувного прилтів 17, що встановлені в балці 18 та втулках 10, строю Отже, винахід відповідає критерію «промиміж якими закріплений нижній ролик 8, посаджений слова застосовність» 50826 1L ФІГ.1 50826 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
