Гальмовий циліндр залізничного транспортного засобу

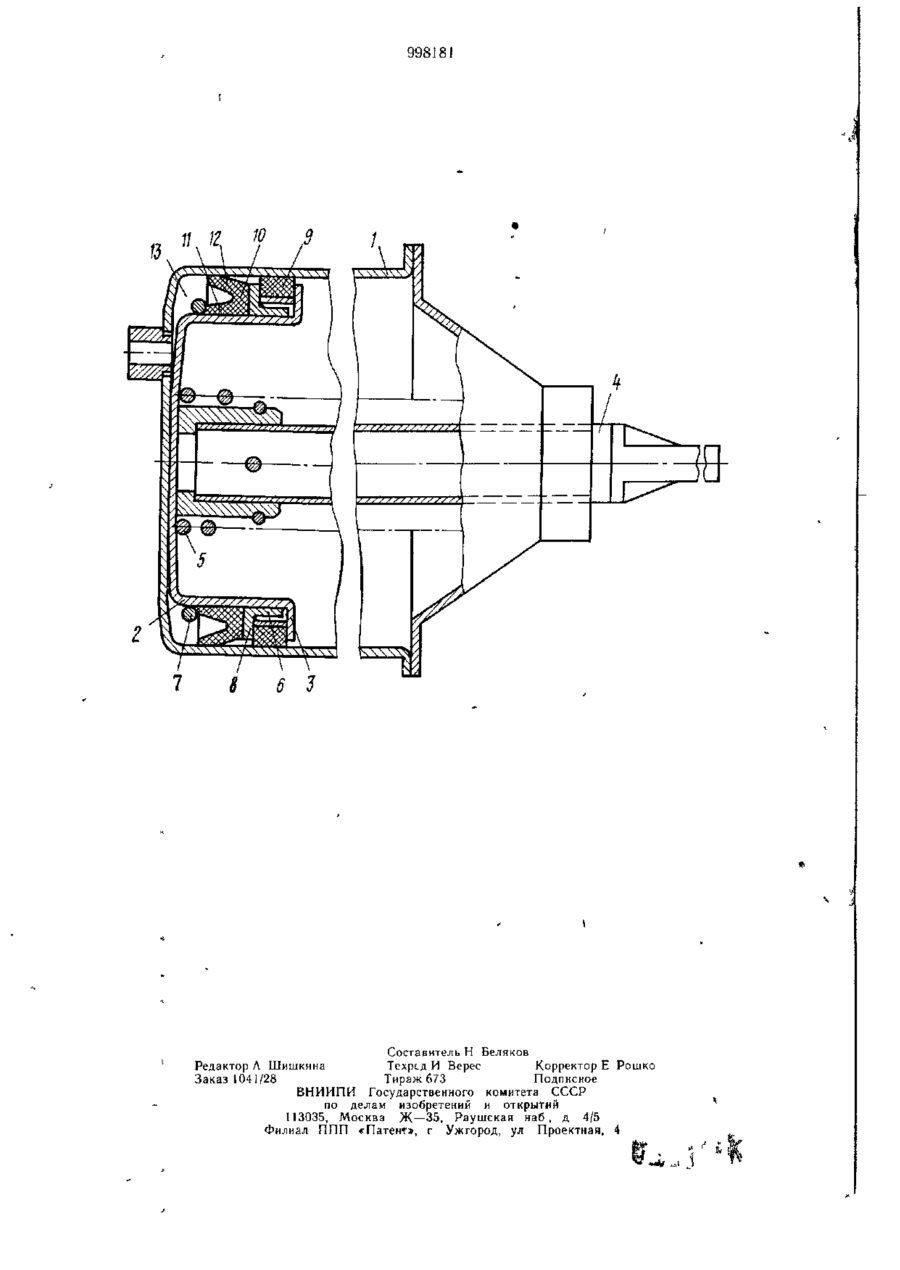

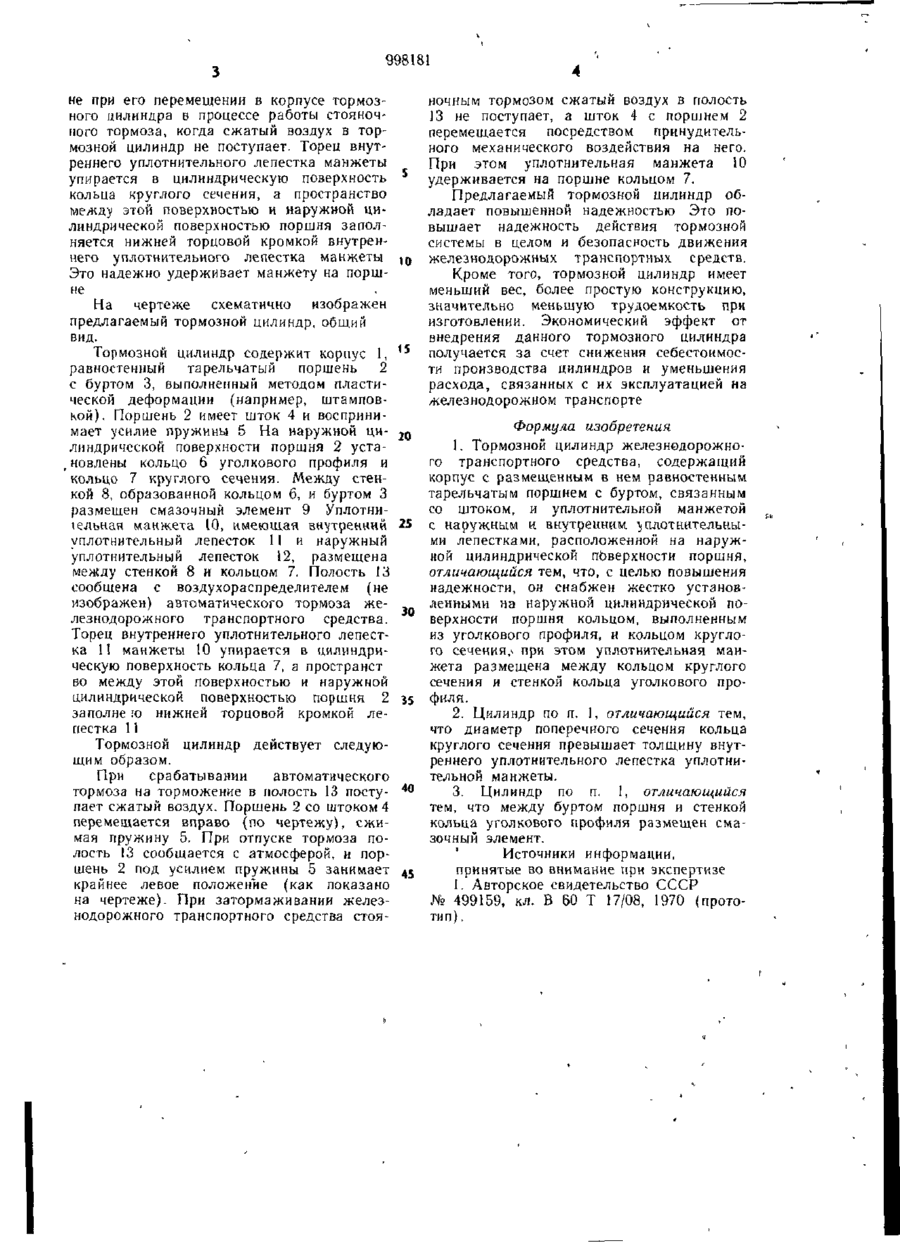

ПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К )998181 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 09.09.81 (21) 3336129/27-11 (51)М.Кл. В 60 Т 17/08 с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий 3 (23) Приоритет — Опубликовано 23.02.83. Бюллетень № 7 (53) УДК 629.113-59(088.8) Дата опубликования описания 28.02.83 (72) Авторы изобретения Л. В. Козюлин, В. Г Иноземцев, В. С. Мейтов, В Н. Смело» и В Б Богданович (71) Заявитель Московский завод машин и приборов для железнодорожного транспорта (54) ТОРМОЗНОЙ ЦИЛИНДР ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТНОГО СРЕДСТВА t Изобретение относится , к железнодорожному транспорту и касается конструкции тормозных цилиндров. Известен тормозной цилиндр железнодорожного транспортного средства, содержащий корпус с размещенным в нем равноценным тарельчатым поршнем с буртом, связанным со штоком, и уплотнительной манжетой с наружным и внутренним ушютнительными лепестками, расположенной на наружной цилиндрической поверхности поршня [ 1]. При работе автоматического тормоза, когда сжатый воздух поступает в тормозной цилиндр и поршень перемещается в тормозное или опускное положение, уплотнительпая манжета удерживается на поршне давлением воздуха. Однако при загорма жика ни и желез подорожного тра нспортного средства стояночным тормозом, когда шток поршня перемещается посредством принудительного механического воздействия на него, а сжатый воздух в тормозной цилиндр не поступает, уплотнительная манжета может быть смещена с поршня за счет сил трения. При последующем торможении автоматическим тормозом тормозной цилиндр не придет в действие, что может привести к нарушению безопасности движения железнодорожного транспортного средства. Целью изобретения является повышение надежности тормозного цилиндра. Поставленная цель достигается тем, что цилиндр снабжен жестко установленными на наружной цилиндрической поверхности поршня кольцом, выполненным из уголкового профиля, и кольцом круглого сечения, при этом уплотнительная манжета размещена между кольцом круглого сече ния и стенкой кольца уголкового профиля. Кроме того, диаметр поперечного сечения кольца круглого сечения превышает толщину нрутреннего уплотнительного лепестка уплотнительной манжеты. Причем между буртом поршня и стенкой кольца уголкового профиля размещен смазочный элемент. Такое выполнение предлагаемого тормозного цилиндра повышает его надежность, так как кольцо круглого сечения удерживает уплотнительную манжету на порш 998181 не при его перемещении в корпусе тормозного цилиндра в процессе работы стояночного тормоза, когда сжатый воздух в тормозной цилиндр не поступает. Торец внутреннего уплотнительного лепестка манжеты 5 упирается в цилиндрическую поверхность кольца круглого сечения, а пространство между этой поверхностью и наружной цилиндрической поверхностью поршня заполняется нижней торцовой кромкой внутреннего уплотнительного лепестка манжеты щ Это надежно удерживает манжету на поршне На чертеже схематично изображен предлагаемый тормозной цилиндр, общий вид. 15 Тормозной цилиндр содержит корпус 1, равностенный тарельчатый поршень 2 с буртом 3, выполненный методом пластической деформации (например, штамповкой). Поршень 2 имеет шток 4 и воспринимает усилие пружины 5 На наружной ци- 2 0 линдрической поверхности поршня 2 установлены кольцо 6 уголкового профиля и кольцо 7 круглого сечения. Между стенкой 8, образованной кольцом б, и буртом 3 размещен смазочный элемент 9 Уплотниіельная манжета 10, имеющая внутренний 25 уплотнительный лепесток 11 и наружный уплотнительный лепесток 12, размещена между стенкой 8 и кольцом 7. Полость 13 сообщена с воздухораспределителем (не изображен) автоматического тормоза железнодорожного транспортного средства. Торец внутреннего уплотнительного лепестка И манжеты 10 упирается в цилиндрическую поверхность кольца 7, а пространст во между этой поверхностью и наружной цилиндрической поверхностью поршня 2 35 заполне ю нижней торцовой кромкой лепестка 11 Тормозной цилиндр действует следующим образом. При срабатывании автоматического тормоза на торможение в полость 13 поступает сжатый воздух. Поршень 2 со штоком 4 перемещается вправо (по чертежу), сжимая пружину 5. При отпуске тормоза полость 13 сообщается с атмосферой, и поршень 2 под усилием пружины 5 занимает крайнее левое положение (как показано на чертеже). При затормаживании железнодорожного транспортного средства стоя 40 4 s ночным тормозом сжатый воздух в полость 13 не поступает, а шток 4 с поршнем 2 перемещается посредством принудительного механического воздействия на него. При этом уплотнительная манжета 30 удерживается на поршне кольцом 7. Предлагаемый тормозной цилиндр обладает повышенной надежностью Это повышает надежность действия тормозной системы в целом и безопасность движения железнодорожных транспортных средств. Кроме того, тормозной цилиндр имеет меньший вес, более простую конструкцию, значительно меньшую трудоемкость при изготовлении. Экономический эффект от внедрения данного тормозного цилиндра получается за счет снижения себестоимости производства цилиндров и уменьшения расхода, связанных с их эксплуатацией на железнодорожном транспорте Формула изобретения 1. Тормозной цилиндр железнодорожного транспортного средства, содержащий корпус с размещенным в нем равностенным тарельчатым поршнем с буртом, связанным со штоком, и уплотнительной манжетой с наружным и внутренним >плотнительными лепестками, расположенной на наружной цилиндрической пЪверхности поршня, отличающийся тем, что, с целью повышения надежности, он снабжен жестко установленными на наружной цилиндрической поверхности поршня кольцом, выполненным из уголкового профиля, и кольцом круглого сечения,N при этом уплотнительная манжета размещена между кольцом круглого сечения и стенкой кольца уголкового профиля. 2. Цилиндр по п. 1, отличающийся тем, что диаметр поперечного сечения кольца круглого сечения превышает толщину внутреннего уплотнительного лепестка уплотнительной манжеты. 3. Цилиндр по п. 1, отличающийся тем, что между буртом поршня и стенкой кольца уголкового профиля размещен смазочный элемент. ' Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 499159, кл. В 60 Т 17/08, 1970 (прототип). 998181 Составитель Н Беляков Редактор Л Шишкина Техред И Верес Корректор Е Рошко Заказ 1041/28 Тираж 673 Подписное В Н И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
