Спосіб розбирання судна на метал і виготовлення виробів з нього (с-3)

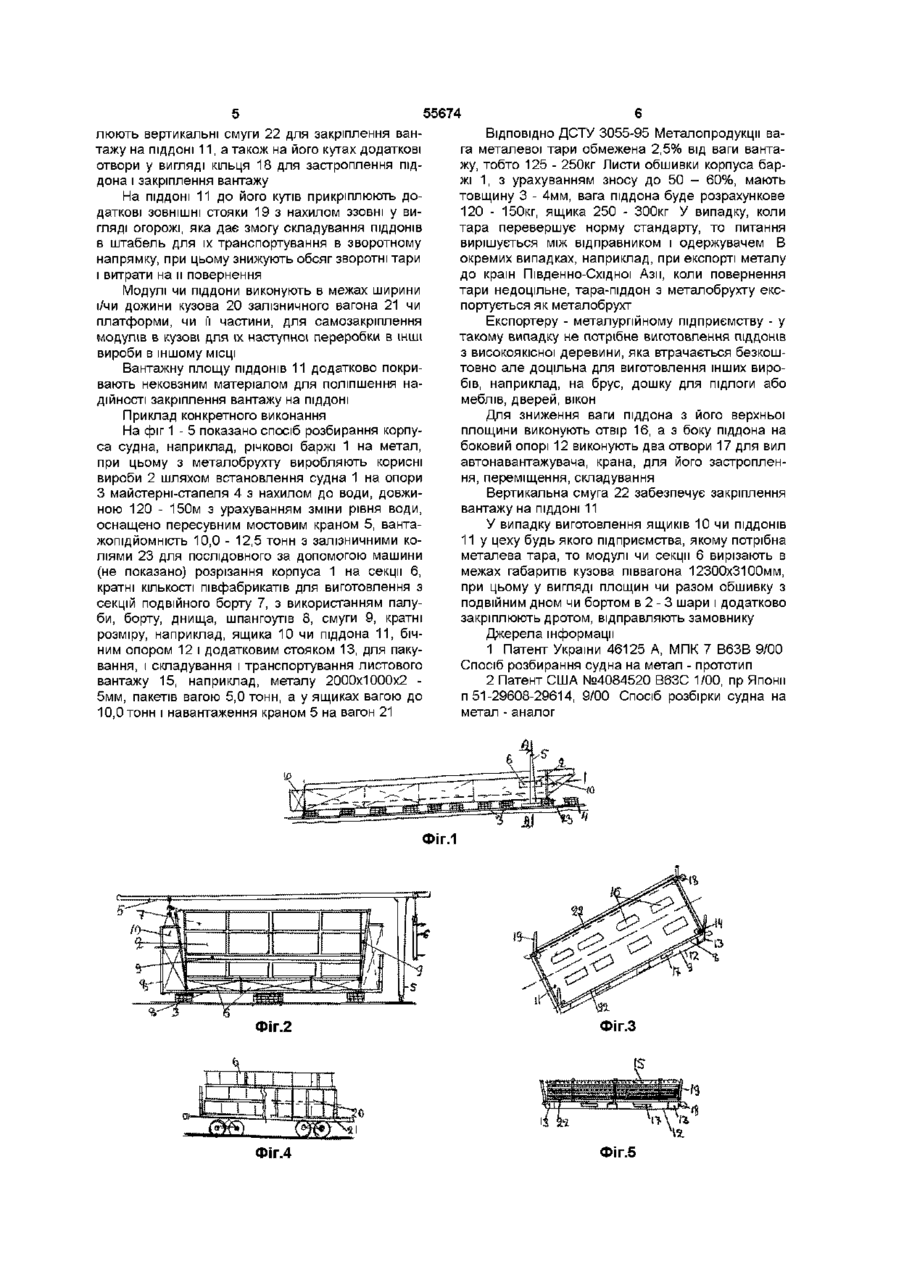

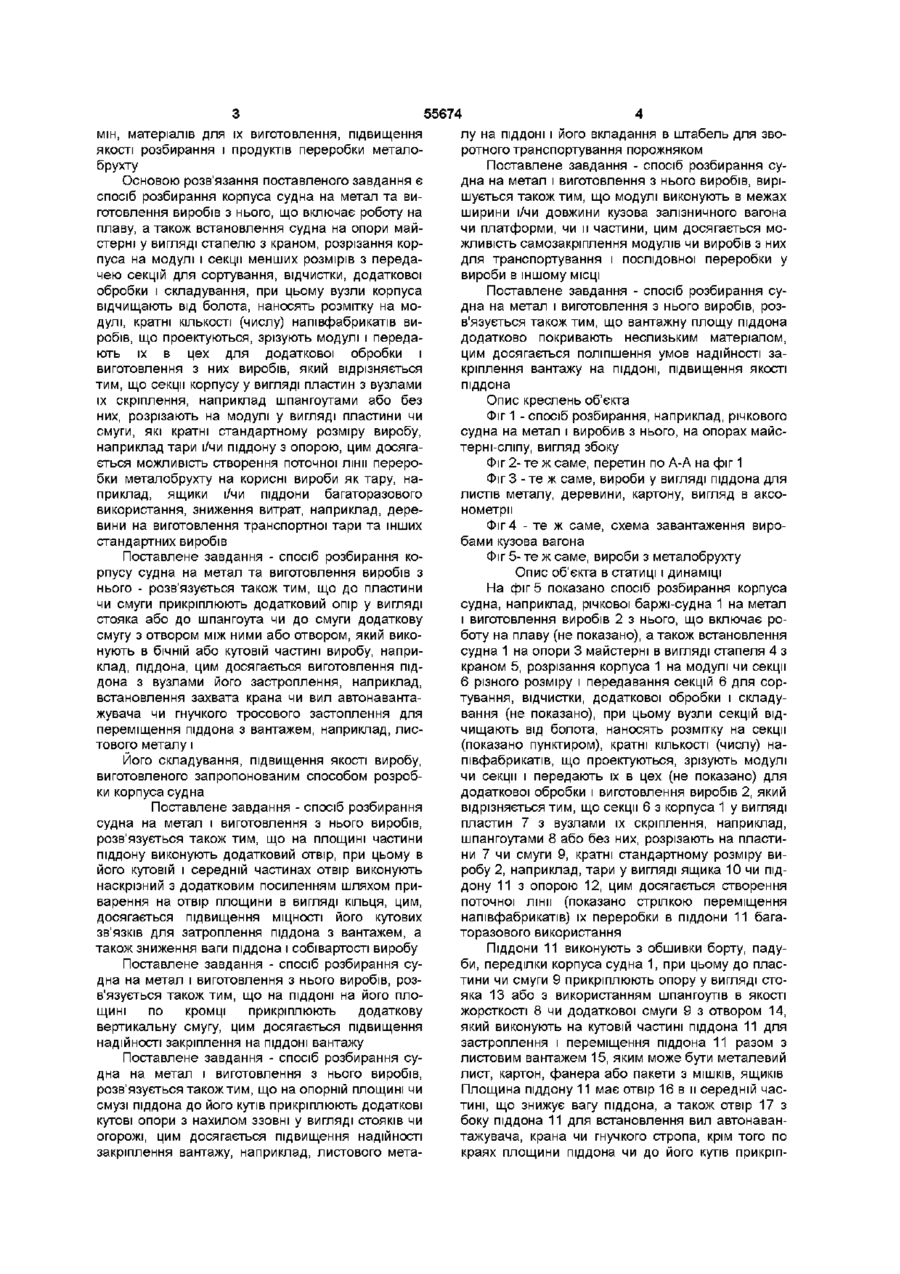

1 Спосіб розбирання судна на метал і виготовлення виробів з нього, що включає роботу на плаву, встановлення судна на опори майстерні по різанню, розрізування корпусу на модулі і секції менших розмірів з передачею їх для сортування, відчистки, додаткової обробки і складування, при цьому вузли корпусу відчищають від бруду, наносять розмітку на модулі, КІЛЬКІСТЮ кратною КІЛЬКОСТІ /числу/ напівфабрикатів, що проектуються, зрізають модулі і передають їх в цех для додаткової обробки і виготовлення з них виробів, який відрізняється тим, що секції корпусу у вигляді пластин з вузлами їх скріплення, наприклад, шпангоутами або без них, розрізають на модулі у вигляді пластини чи смуги, розмір яких кратний стандартному розміру виробу, наприклад, тари і/чи піддона з опорою 2 Спосіб за п 1, який відрізняється тим, що до пластини чи смуги прикріплюють додаткову опору у вигляді стояка або до шпангоута, чи до смуги додаткову смугу з отвором між ними або отвором, який виконують в бічній або кутовій частині виробу 3 Спосіб за пп 1, 2, який відрізняється тим, що на ПІДДОНІ на його площині по кромці прикріплюють додаткову вертикальну смугу 4 Спосіб за пп 1-3, який відрізняється тим, що на опорній площині чи смузі піддону до його кутів прикріплюють додаткові кутові опори з нахилом зовні у вигляді стояків чи огорожі 5 Спосіб за пп 1, 2, який відрізняється тим, що в площинній частині і з боку піддона виконують додаткові отвори, при цьому в його кутовій і бічній середній частині отвір виконують крізний з додатковим посиленням шляхом приварення на отвір смуги чи площини, наприклад у вигляді кільця 6 Спосіб за п 1, який відрізняється тим, що модулі виконують в межах ширини і/чи довжини кузова залізничного вагона чи платформи, чи її частини 7 Спосіб за пп 1, 2, який відрізняється тим, що вантажну площу піддона додатково покривають нековзким матеріалом (О Винахід на деклараційний патент відноситься до суднобудування, до розробки судна на метал і виготовлення виробів з нього ВІДОМІ способи недостатньо ефективні і обмежені обсягом виробів Завдання винаходу Спосіб розбирання судна на метал і при цьому підвищення і/чи розширення обсягу і асортименту виробів з металобрухту, зниження собівартості виробів Прототип, Україна, патент на винахід №46125 А, заявка №99041857 від 02 04 1999р Спосіб розбирання судна на метал, та виготовлення виробів з нього, що включає роботу на плаву, а також встановлення судна на опори майстерні по різці, розрізання корпуса на модулі і секції менших розмірів з передачею секцій менших розмірів для сортування очищення, додаткової обробки і складування, при цьому вузли корпуса очищують від болота, наносять розмітку на модулі, кратні кілько сті (числу) напівфабрикатів виробів, що проектуються, зрізають модулі і передають їх в цех для додаткової обробки і виготовлення з них виробів Позитивна якість способу - механізація, наявність поточних ЛІНІЙ при розбиранні корпуса судна на модулі і їх використання за іншим призначенням Недоліки Спосіб недостатньо забезпечує використання вузлів, зрізаних з корпусів суден, в господарській ДІЯЛЬНОСТІ, наприклад, малих підприємств, а також багаторазового використання об'єктів виконаних із зрізаних вузлів і модулів, недостатньо висока ефективність способу розбирання суднам метал і виробів з нього Завдання винаходу, Спосіб розбирання судна на метал і виготовлення виробів з нього, який забезпечує можливість розширення поточних ЛІНІЙ з переробки металу і брухту на корисні вироби, за ю ю 55674 лу на ПІДДОНІ і його вкладання в штабель для звомін, матеріалів для їх виготовлення, підвищення ротного транспортування порожняком якості розбирання і продуктів переробки металоПоставлене завдання - спосіб розбирання субрухту дна на метал і виготовлення з нього виробів, виріОсновою розв'язання поставленого завдання є шується також тим, що модулі виконують в межах спосіб розбирання корпуса судна на метал та виширини і/чи ДОВЖИНИ кузова залізничного вагона готовлення виробів з нього, що включає роботу на чи платформи, чи и частини, цим досягається моплаву, а також встановлення судна на опори майжливість самозакріплення модулів чи виробів з них стерні у вигляді стапелю з краном, розрізання кордля транспортування і послідовної переробки у пуса на модулі і секції менших розмірів з передавироби в іншому МІСЦІ чею секцій для сортування, відчистки, додаткової обробки і складування, при цьому вузли корпуса Поставлене завдання - спосіб розбирання сувідчищають від болота, наносять розмітку на моднана метал і виготовлення з нього виробів, роздулі, кратні КІЛЬКОСТІ (числу) напівфабрикатів вив'язується також тим, що вантажну площу піддона робів, що проектуються, зрізують модулі і передадодатково покривають неслизьким матеріалом, ють їх в цех для додаткової обробки і цим досягається поліпшення умов надійності завиготовлення з них виробів, який відрізняється кріплення вантажу на ПІДДОНІ, підвищення якості тим, що секції корпусу у вигляді пластин з вузлами піддона їх скріплення, наприклад шпангоутами або без Опис креслень об'єкта них, розрізають на модулі у вигляді пластини чи Фіг 1 - спосіб розбирання, наприклад, річкового смуги, які кратні стандартному розміру виробу, судна на метал і виробив з нього, на опорах майснаприклад тари і/чи піддону з опорою, цим досягатерні-сліпу, вигляд збоку ється можливість створення поточної лінії перероФіг 2- те ж саме, перетин по А-А на фіг 1 бки металобрухту на корисні вироби як тару, наФіг 3 - те Ж саме, вироби у вигляді піддона для приклад, ящики і/чи ПІДДОНИ багаторазового листів металу, деревини, картону, вигляд в аксовикористання, зниження витрат, наприклад, деренометрії вини на виготовлення транспортної тари та інших Фіг 4 - те ж саме, схема завантаження виростандартних виробів бами кузова вагона Поставлене завдання - спосіб розбирання коФіг 5- те ж саме, вироби з металобрухту рпусу судна на метал та виготовлення виробів з Опис об'єкта в статиці і динаміці нього - розв'язується також тим, що до пластини На фіг 5 показано спосіб розбирання корпуса чи смуги прикріплюють додатковий опір у вигляді судна, наприклад, річкової баржі-судна 1 на метал стояка або до шпангоута чи до смуги додаткову і виготовлення виробів 2 з нього, що включає росмугу з отвором між ними або отвором, який викоботу на плаву (не показано), а також встановлення нують в бічній або кутовій частині виробу, наприсудна 1 на опори 3 майстерні в вигляді стапеля 4 з клад, піддона, цим досягається виготовлення підкраном 5, розрізання корпуса 1 на модулі чи секції дона з вузлами його застроплення, наприклад, 6 різного розміру і передавання секцій 6 для сорвстановлення захвата крана чи вил автонавантатування, відчистки, додаткової обробки і складужувача чи гнучкого тросового застоплення для вання (не показано), при цьому вузли секцій відпереміщення піддона з вантажем, наприклад, лисчищають від болота, наносять розмітку на секції тового металу і (показано пунктиром), кратні КІЛЬКОСТІ (числу) напівфабрикатів, що проектуються, зрізують модулі Його складування, підвищення якості виробу, чи секції і передають їх в цех (не показано) для виготовленого запропонованим способом розробдодаткової обробки і виготовлення виробів 2, який ки корпуса судна відрізняється тим, що секції 6 з корпуса 1 у вигляді Поставлене завдання - спосіб розбирання пластин 7 з вузлами їх скріплення, наприклад, судна на метал і виготовлення з нього виробів, шпангоутами 8 або без них, розрізають на пластирозв'язується також тим, що на площині частини ни 7 чи смуги 9, кратні стандартному розміру випіддону виконують додатковий отвір, при цьому в робу 2, наприклад, тари у вигляді ящика 10 чи підйого кутовій і середній частинах отвір виконують дону 11 з опорою 12, цим досягається створення наскрізний з додатковим посиленням шляхом припоточної лінії (показано стрілкою переміщення варення на отвір площини в вигляді кільця, цим, напівфабрикатів) їх переробки в піддони 11 багадосягається підвищення МІЦНОСТІ ЙОГО кутових торазового використання зв'язків ДЛЯ затроплення піддона з вантажем, а також зниження ваги піддона і собівартості виробу Піддони 11 виконують з обшивки борту, падуби, переділки корпуса судна 1, при цьому до пласПоставлене завдання - спосіб розбирання сутини чи смуги 9 прикріплюють опору у вигляді стодна на метал і виготовлення з нього виробів, розяка 13 або з використанням шпангоутів в якості в'язується також тим, що на ПІДДОНІ на його пложорсткості 8 чи додаткової смуги 9 з отвором 14, щині по кромці прикріплюють додаткову який виконують на кутовій частині піддона 11 для вертикальну смугу, цим досягається підвищення застроплення і переміщення піддона 11 разом з надійності закріплення на ПІДДОНІ вантажу листовим вантажем 15, яким може бути металевий Поставлене завдання - спосіб розбирання сулист, картон, фанера або пакети з МІШКІВ, ЯЩИКІВ дна на метал і виготовлення з нього виробів, Площина піддону 11 має отвір 16 в и середній часрозв'язується також тим, що на опорній площині чи тині, що знижує вагу піддона, а також отвір 17 з смузі піддона до його кутів прикріплюють додаткові боку піддона 11 для встановлення вил автонаванкутові опори з нахилом ззовні у вигляді стояків чи тажувача, крана чи гнучкого стропа, крім того по огорожі, цим досягається підвищення надійності краях площини піддона чи до його кутів прикріпзакріплення вантажу, наприклад, листового мета 55674 ВІДПОВІДНО ДСТУ 3055-95 Металопродукцм валюють вертикальні смуги 22 для закріплення ванга металевої тари обмежена 2,5% від ваги вантатажу на ПІДДОНІ 11, а також на його кутах додаткові жу, тобто 125 - 250кг Листи обшивки корпуса баротвори у вигляді кільця 18 для застроплення піджі 1, з урахуванням зносу до 50 - 60%, мають дона і закріплення вантажу товщину 3 - 4мм, вага піддона буде розрахункове На ПІДДОНІ 11 до його кутів прикріплюють до120 - 150кг, ящика 250 - 300кг У випадку, коли даткові ЗОВНІШНІ стояки 19 з нахилом ззовні у витара перевершує норму стандарту, то питання гляді огорожі, яка дає змогу складування ПІДДОНІВ вирішується між відправником і одержувачем В в штабель для їх транспортування в зворотному окремих випадках, наприклад, при експорті металу напрямку, при цьому знижують обсяг зворотні тари до країн Південно-Східної Ази, коли повернення і витрати на и повернення тари недоцільне, тара-піддон з металобрухту ексМодулі чи піддони виконують в межах ширини портується як металобрухт і/чи ДОЖИНИ кузова 20 залізничного вагона 21 чи платформи, чи її частини, для самозакріплення Експортеру - металургійному підприємству - у модулів в кузові для їх наступної переробки в ІНШІ такому випадку не потрібне виготовлення ПІДДОНІВ вироби в іншому МІСЦІ з високоякісної деревини, яка втрачається безкоштовно але доцільна для виготовлення інших вироВантажну площу ПІДДОНІВ 11 додатково покрибів, наприклад, на брус, дошку для підлоги або вають нековзним матеріалом для поліпшення намеблів, дверей, вікон дійності закріплення вантажу на ПІДДОНІ Для зниження ваги піддона з його верхньої Приклад конкретного виконання площини виконують отвір 16, а з боку піддона на На фіг 1 - 5 показано спосіб розбирання корпубоковий опорі 12 виконують два отвори 17 для вил са судна, наприклад, річкової баржі 1 на метал, автонавантажувача, крана, для його застропленпри цьому з металобрухту виробляють корисні ня, переміщення, складування вироби 2 шляхом встановлення судна 1 на опори З майстерні-стапеля 4 з нахилом до води, довжиВертикальна смуга 22 забезпечує закріплення ною 120 - 150м з урахуванням зміни рівня води, вантажу на ПІДДОНІ 11 оснащено пересувним мостовим краном 5, вантаУ випадку виготовлення ящиків 10 чи ПІДДОНІВ жопідйомність 10,0 - 12,5 тонн з залізничними ко11 у цеху будь якого підприємства, якому потрібна ліями 23 для послідовного за допомогою машини металева тара, то модулі чи секції 6 вирізають в (не показано) розрізання корпуса 1 на секції 6, межах габаритів кузова піввагона 12300x3100мм, кратні КІЛЬКОСТІ півфабрикатів для виготовлення з при цьому у вигляді площин чи разом обшивку з секцій подвійного борту 7, з використанням палуподвійним дном чи бортом в 2 - 3 шари і додатково би, борту, днища, шпангоутів 8, смуги 9, кратні закріплюють дротом, відправляють замовнику розміру, наприклад, ящика 10 чи піддона 11, бічДжерела інформації ним опором 12 і додатковим стояком 13, для паку1 Патент України 46125 А, МПК 7 В63В 9/00 вання, і складування і транспортування листового Спосіб розбирання судна на метал - прототип вантажу 15, наприклад, металу 2000x1000x2 2 Патент США №4084520 В63С 1/00, пр Японії 5мм, пакетів вагою 5,0 тонн, а у ящиках вагою до п 51-29608-29614, 9/00 Спосіб розбірки судна на 10,0 тонн і навантаження краном 5 на вагон 21 метал - аналог ФІГ.1 Фіг.2 Фіг.З Фіг.4 Фіг.5 55674 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
