Рухомий стружкоприймач круглопилкового верстата

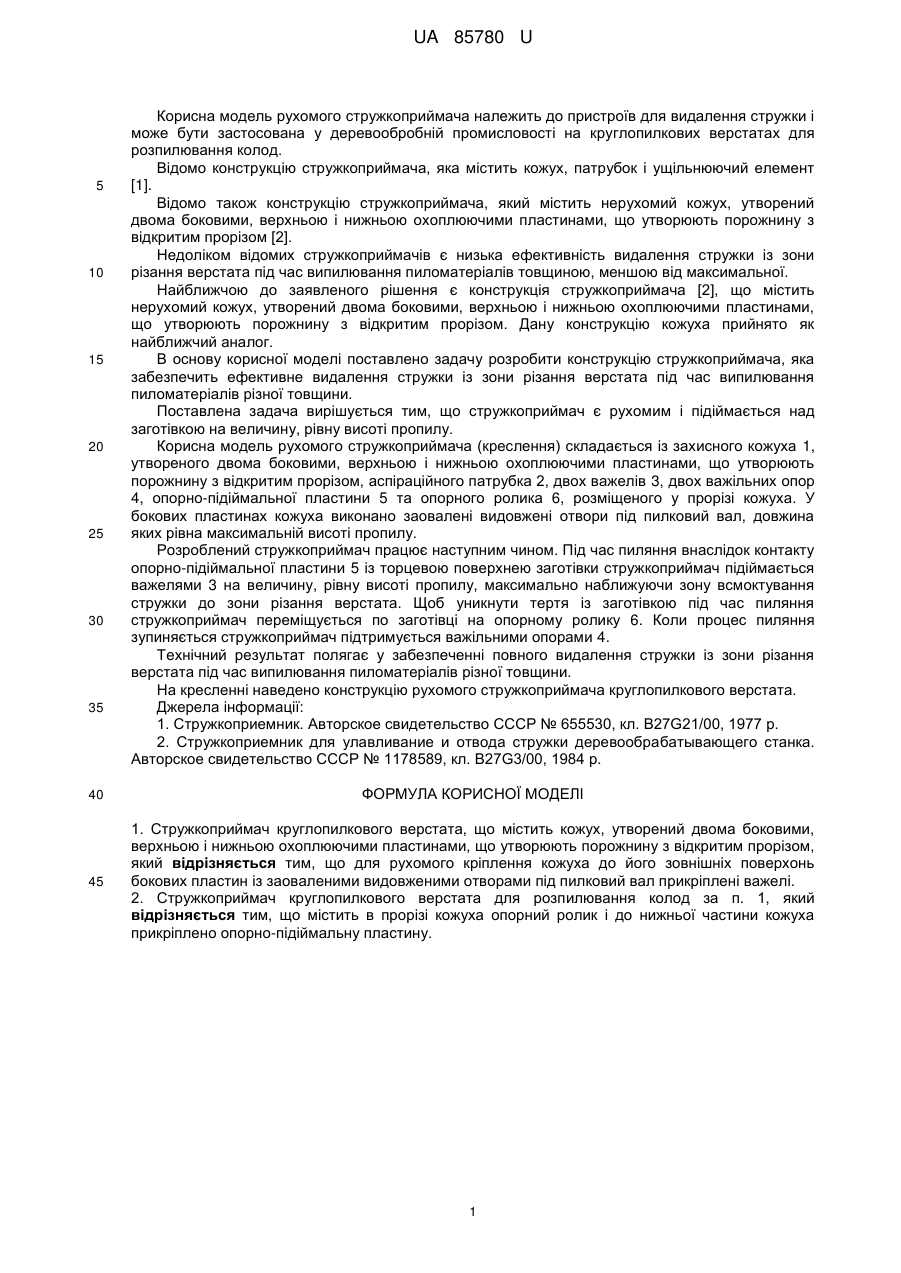

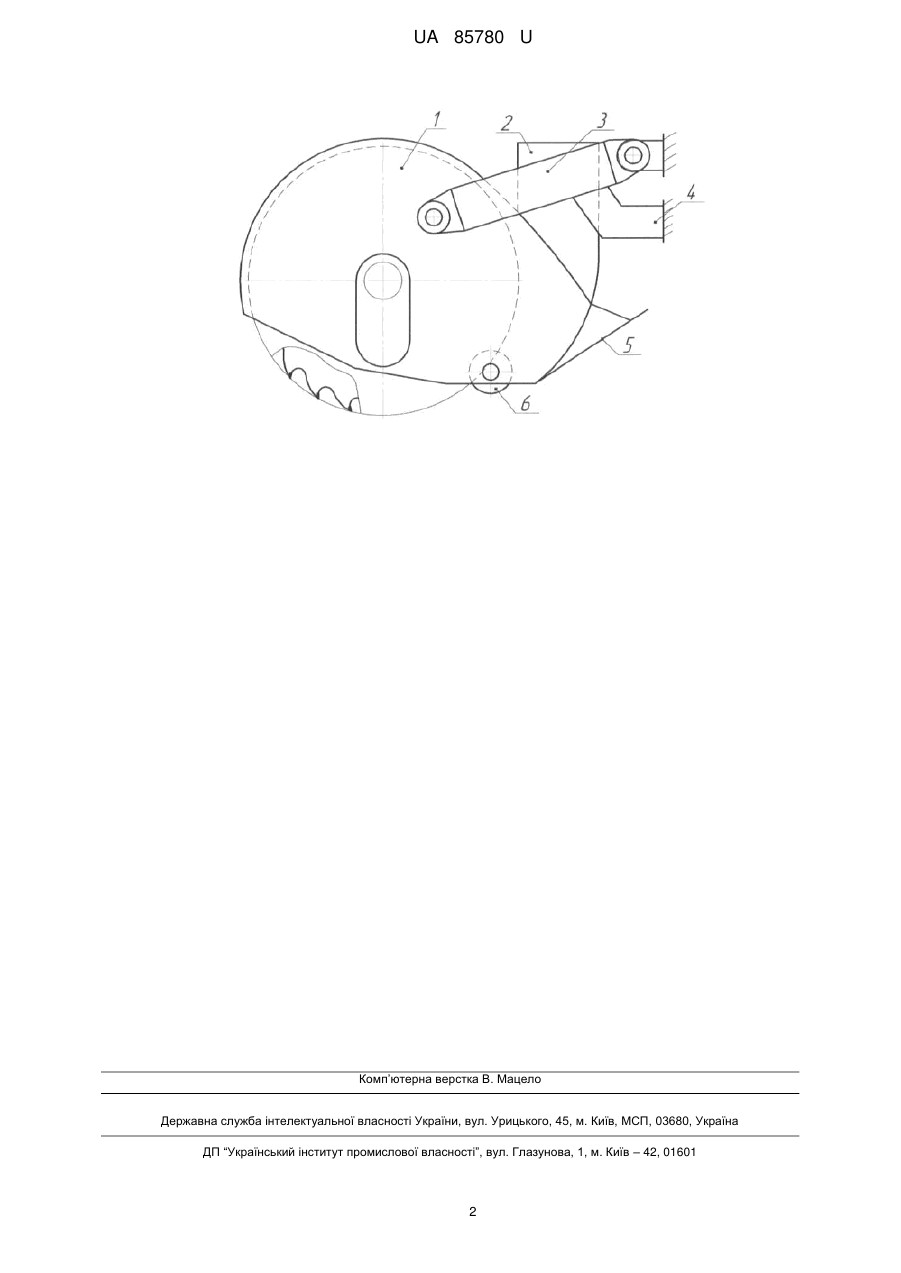

Реферат: Стружкоприймач круглопилкового верстата містить кожух, утворений двома боковими, верхньою і нижньою охоплюючими пластинами, що утворюють порожнину з відкритим прорізом, при цьому для рухомого кріплення кожуха до його зовнішніх поверхонь бокових пластин із заоваленими видовженими отворами під пилковий вал прикріплені важелі. UA 85780 U (54) РУХОМИЙ СТРУЖКОПРИЙМАЧ КРУГЛОПИЛКОВОГО ВЕРСТАТА UA 85780 U UA 85780 U 5 10 15 20 25 30 35 Корисна модель рухомого стружкоприймача належить до пристроїв для видалення стружки і може бути застосована у деревообробній промисловості на круглопилкових верстатах для розпилювання колод. Відомо конструкцію стружкоприймача, яка містить кожух, патрубок і ущільнюючий елемент [1]. Відомо також конструкцію стружкоприймача, який містить нерухомий кожух, утворений двома боковими, верхньою і нижньою охоплюючими пластинами, що утворюють порожнину з відкритим прорізом [2]. Недоліком відомих стружкоприймачів є низька ефективність видалення стружки із зони різання верстата під час випилювання пиломатеріалів товщиною, меншою від максимальної. Найближчою до заявленого рішення є конструкція стружкоприймача [2], що містить нерухомий кожух, утворений двома боковими, верхньою і нижньою охоплюючими пластинами, що утворюють порожнину з відкритим прорізом. Дану конструкцію кожуха прийнято як найближчий аналог. В основу корисної моделі поставлено задачу розробити конструкцію стружкоприймача, яка забезпечить ефективне видалення стружки із зони різання верстата під час випилювання пиломатеріалів різної товщини. Поставлена задача вирішується тим, що стружкоприймач є рухомим і підіймається над заготівкою на величину, рівну висоті пропилу. Корисна модель рухомого стружкоприймача (креслення) складається із захисного кожуха 1, утвореного двома боковими, верхньою і нижньою охоплюючими пластинами, що утворюють порожнину з відкритим прорізом, аспіраційного патрубка 2, двох важелів 3, двох важільних опор 4, опорно-підіймальної пластини 5 та опорного ролика 6, розміщеного у прорізі кожуха. У бокових пластинах кожуха виконано заовалені видовжені отвори під пилковий вал, довжина яких рівна максимальній висоті пропилу. Розроблений стружкоприймач працює наступним чином. Під час пиляння внаслідок контакту опорно-підіймальної пластини 5 із торцевою поверхнею заготівки стружкоприймач підіймається важелями 3 на величину, рівну висоті пропилу, максимально наближуючи зону всмоктування стружки до зони різання верстата. Щоб уникнути тертя із заготівкою під час пиляння стружкоприймач переміщується по заготівці на опорному ролику 6. Коли процес пиляння зупиняється стружкоприймач підтримується важільними опорами 4. Технічний результат полягає у забезпеченні повного видалення стружки із зони різання верстата під час випилювання пиломатеріалів різної товщини. На кресленні наведено конструкцію рухомого стружкоприймача круглопилкового верстата. Джерела інформації: 1. Стружкоприемник. Авторское свидетельство СССР № 655530, кл. B27G21/00, 1977 р. 2. Стружкоприемник для улавливание и отвода стружки деревообрабатывающего станка. Авторское свидетельство СССР № 1178589, кл. B27G3/00, 1984 р. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Стружкоприймач круглопилкового верстата, що містить кожух, утворений двома боковими, верхньою і нижньою охоплюючими пластинами, що утворюють порожнину з відкритим прорізом, який відрізняється тим, що для рухомого кріплення кожуха до його зовнішніх поверхонь бокових пластин із заоваленими видовженими отворами під пилковий вал прикріплені важелі. 2. Стружкоприймач круглопилкового верстата для розпилювання колод за п. 1, який відрізняється тим, що містить в прорізі кожуха опорний ролик і до нижньої частини кожуха прикріплено опорно-підіймальну пластину. 1 UA 85780 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
