Механізм для відрізання силосу та сінажу

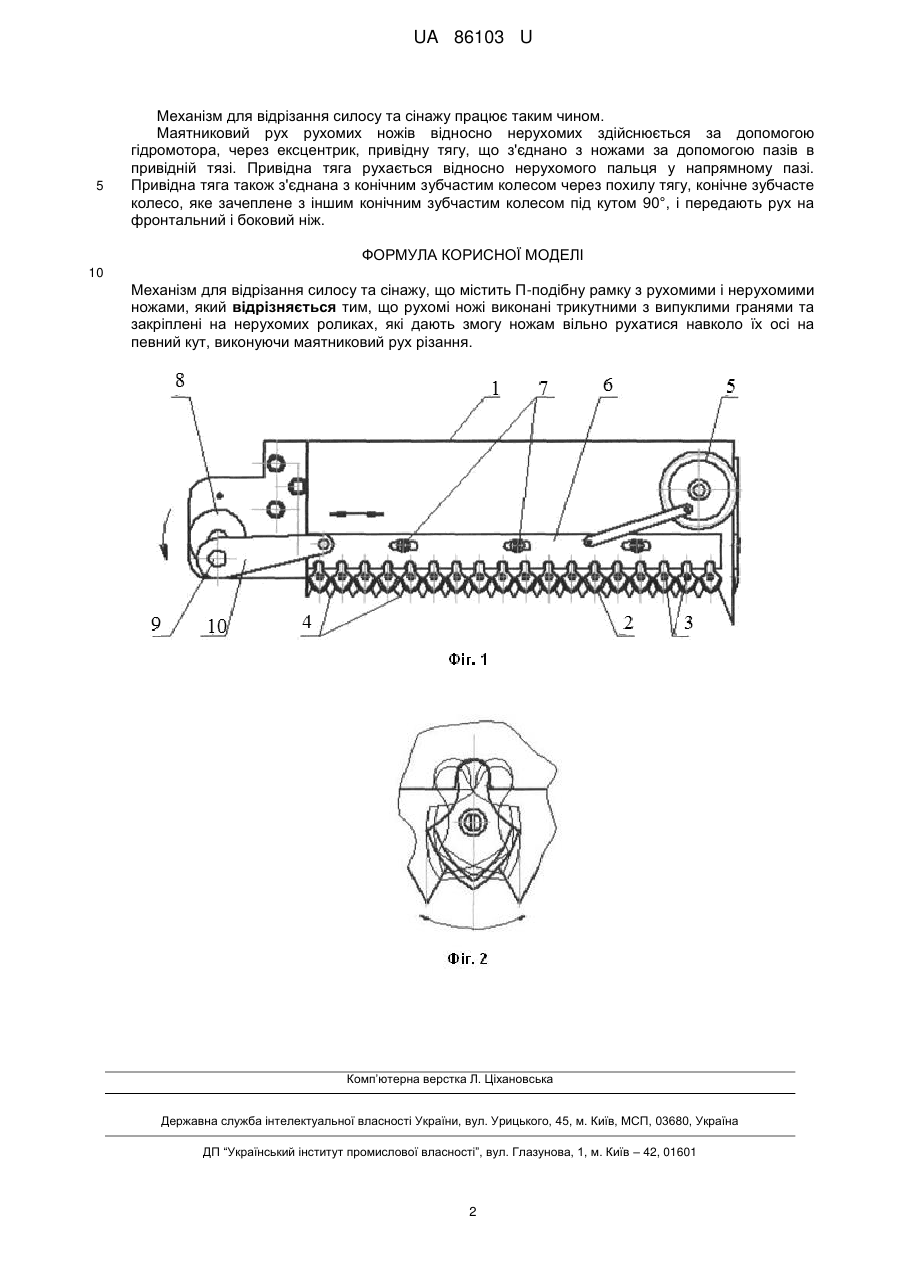

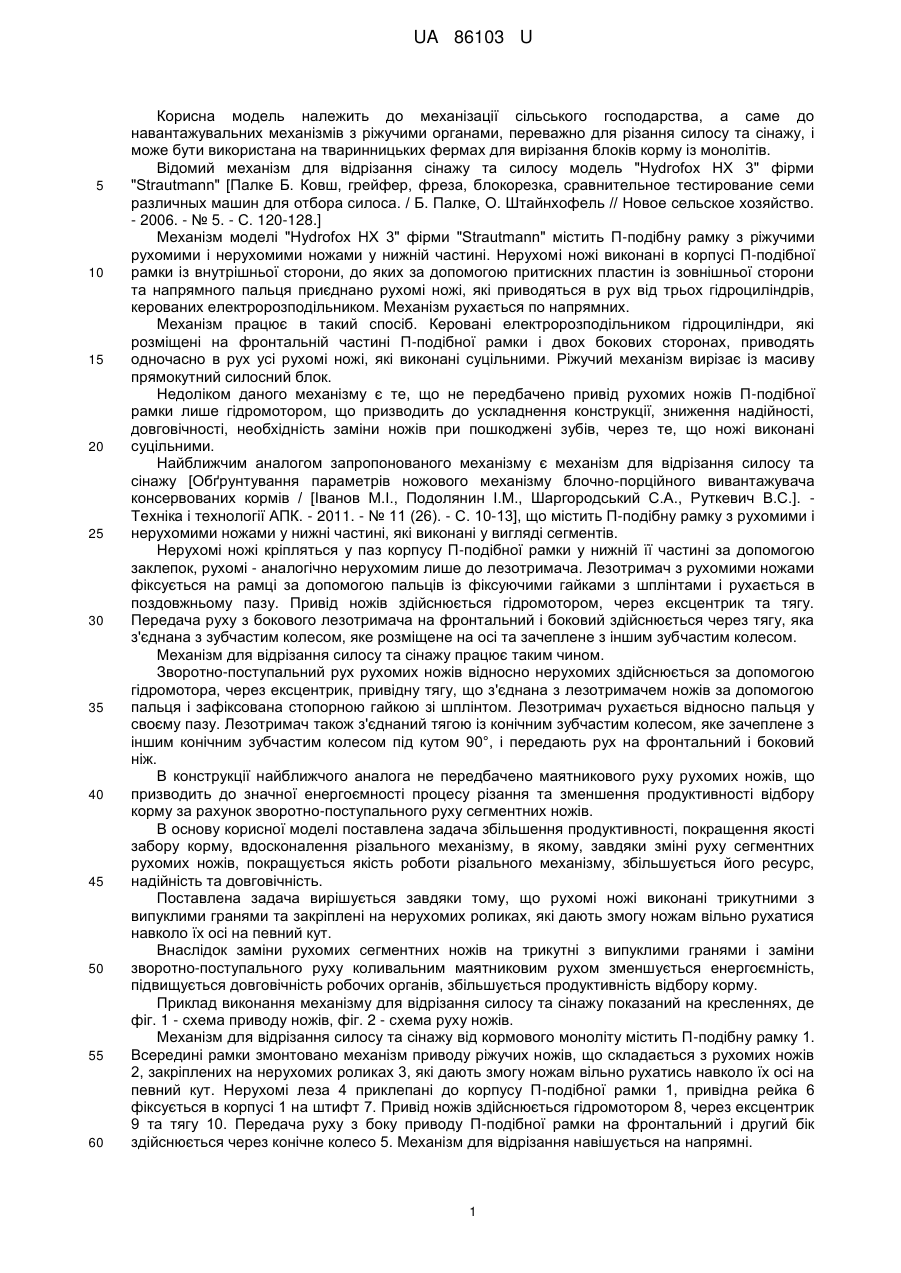

Реферат: UA 86103 U UA 86103 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механізації сільського господарства, а саме до навантажувальних механізмів з ріжучими органами, переважно для різання силосу та сінажу, і може бути використана на тваринницьких фермах для вирізання блоків корму із монолітів. Відомий механізм для відрізання сінажу та силосу модель "Hydrofox НХ 3" фірми "Strautmann" [Палке Б. Ковш, грейфер, фреза, блокорезка, сравнительное тестирование семи различных машин для отбора силоса. / Б. Палке, О. Штайнхофель // Новое сельское хозяйство. - 2006. - № 5. - С. 120-128.] Механізм моделі "Hydrofox HX 3" фірми "Strautmann" містить П-подібну рамку з ріжучими рухомими і нерухомими ножами у нижній частині. Нерухомі ножі виконані в корпусі П-подібної рамки із внутрішньої сторони, до яких за допомогою притискних пластин із зовнішньої сторони та напрямного пальця приєднано рухомі ножі, які приводяться в рух від трьох гідроциліндрів, керованих електророзподільником. Механізм рухається по напрямних. Механізм працює в такий спосіб. Керовані електророзподільником гідроциліндри, які розміщені на фронтальній частині П-подібної рамки і двох бокових сторонах, приводять одночасно в рух усі рухомі ножі, які виконані суцільними. Ріжучий механізм вирізає із масиву прямокутний силосний блок. Недоліком даного механізму є те, що не передбачено привід рухомих ножів П-подібної рамки лише гідромотором, що призводить до ускладнення конструкції, зниження надійності, довговічності, необхідність заміни ножів при пошкоджені зубів, через те, що ножі виконані суцільними. Найближчим аналогом запропонованого механізму є механізм для відрізання силосу та сінажу [Обґрунтування параметрів ножового механізму блочно-порційного вивантажувача консервованих кормів / [Іванов М.І., Подолянин І.М., Шаргородський С.А., Руткевич B.C.]. Техніка і технології АПК. - 2011. - № 11 (26). - С. 10-13], що містить П-подібну рамку з рухомими і нерухомими ножами у нижні частині, які виконані у вигляді сегментів. Нерухомі ножі кріпляться у паз корпусу П-подібної рамки у нижній її частині за допомогою заклепок, рухомі - аналогічно нерухомим лише до лезотримача. Лезотримач з рухомими ножами фіксується на рамці за допомогою пальців із фіксуючими гайками з шплінтами і рухається в поздовжньому пазу. Привід ножів здійснюється гідромотором, через ексцентрик та тягу. Передача руху з бокового лезотримача на фронтальний і боковий здійснюється через тягу, яка з'єднана з зубчастим колесом, яке розміщене на осі та зачеплене з іншим зубчастим колесом. Механізм для відрізання силосу та сінажу працює таким чином. Зворотно-поступальний рух рухомих ножів відносно нерухомих здійснюється за допомогою гідромотора, через ексцентрик, привідну тягу, що з'єднана з лезотримачем ножів за допомогою пальця і зафіксована стопорною гайкою зі шплінтом. Лезотримач рухається відносно пальця у своєму пазу. Лезотримач також з'єднаний тягою із конічним зубчастим колесом, яке зачеплене з іншим конічним зубчастим колесом під кутом 90°, і передають рух на фронтальний і боковий ніж. В конструкції найближчого аналога не передбачено маятникового руху рухомих ножів, що призводить до значної енергоємності процесу різання та зменшення продуктивності відбору корму за рахунок зворотно-поступального руху сегментних ножів. В основу корисної моделі поставлена задача збільшення продуктивності, покращення якості забору корму, вдосконалення різального механізму, в якому, завдяки зміні руху сегментних рухомих ножів, покращується якість роботи різального механізму, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується завдяки тому, що рухомі ножі виконані трикутними з випуклими гранями та закріплені на нерухомих роликах, які дають змогу ножам вільно рухатися навколо їх осі на певний кут. Внаслідок заміни рухомих сегментних ножів на трикутні з випуклими гранями і заміни зворотно-поступального руху коливальним маятниковим рухом зменшується енергоємність, підвищується довговічність робочих органів, збільшується продуктивність відбору корму. Приклад виконання механізму для відрізання силосу та сінажу показаний на кресленнях, де фіг. 1 - схема приводу ножів, фіг. 2 - схема руху ножів. Механізм для відрізання силосу та сінажу від кормового моноліту містить П-подібну рамку 1. Всередині рамки змонтовано механізм приводу ріжучих ножів, що складається з рухомих ножів 2, закріплених на нерухомих роликах 3, які дають змогу ножам вільно рухатись навколо їх осі на певний кут. Нерухомі леза 4 приклепані до корпусу П-подібної рамки 1, привідна рейка 6 фіксується в корпусі 1 на штифт 7. Привід ножів здійснюється гідромотором 8, через ексцентрик 9 та тягу 10. Передача руху з боку приводу П-подібної рамки на фронтальний і другий бік здійснюється через конічне колесо 5. Механізм для відрізання навішується на напрямні. 1 UA 86103 U 5 Механізм для відрізання силосу та сінажу працює таким чином. Маятниковий рух рухомих ножів відносно нерухомих здійснюється за допомогою гідромотора, через ексцентрик, привідну тягу, що з'єднано з ножами за допомогою пазів в привідній тязі. Привідна тяга рухається відносно нерухомого пальця у напрямному пазі. Привідна тяга також з'єднана з конічним зубчастим колесом через похилу тягу, конічне зубчасте колесо, яке зачеплене з іншим конічним зубчастим колесом під кутом 90°, і передають рух на фронтальний і боковий ніж. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Механізм для відрізання силосу та сінажу, що містить П-подібну рамку з рухомими і нерухомими ножами, який відрізняється тим, що рухомі ножі виконані трикутними з випуклими гранями та закріплені на нерухомих роликах, які дають змогу ножам вільно рухатися навколо їх осі на певний кут, виконуючи маятниковий рух різання. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
