Механізм для відрізання силосу та сінажу

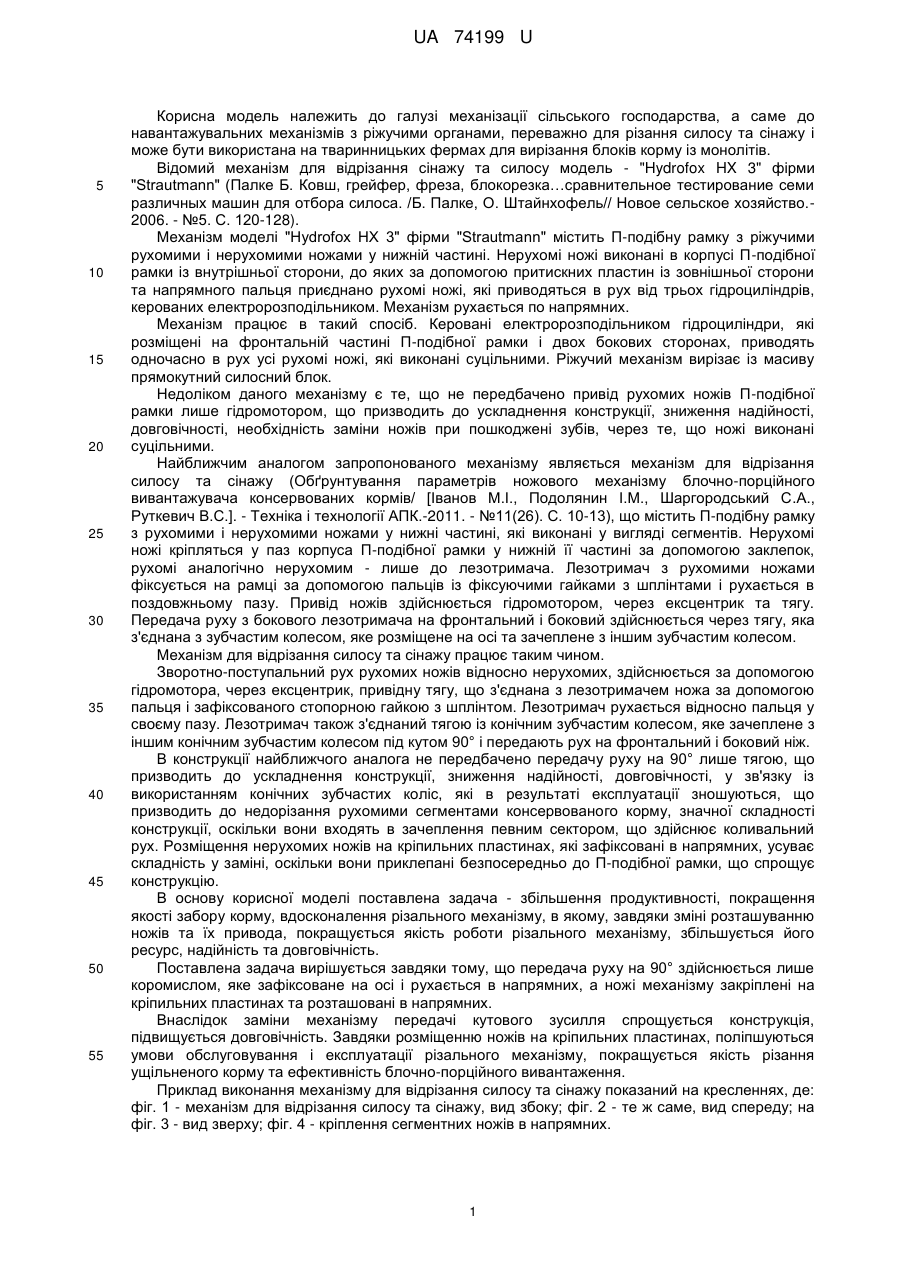

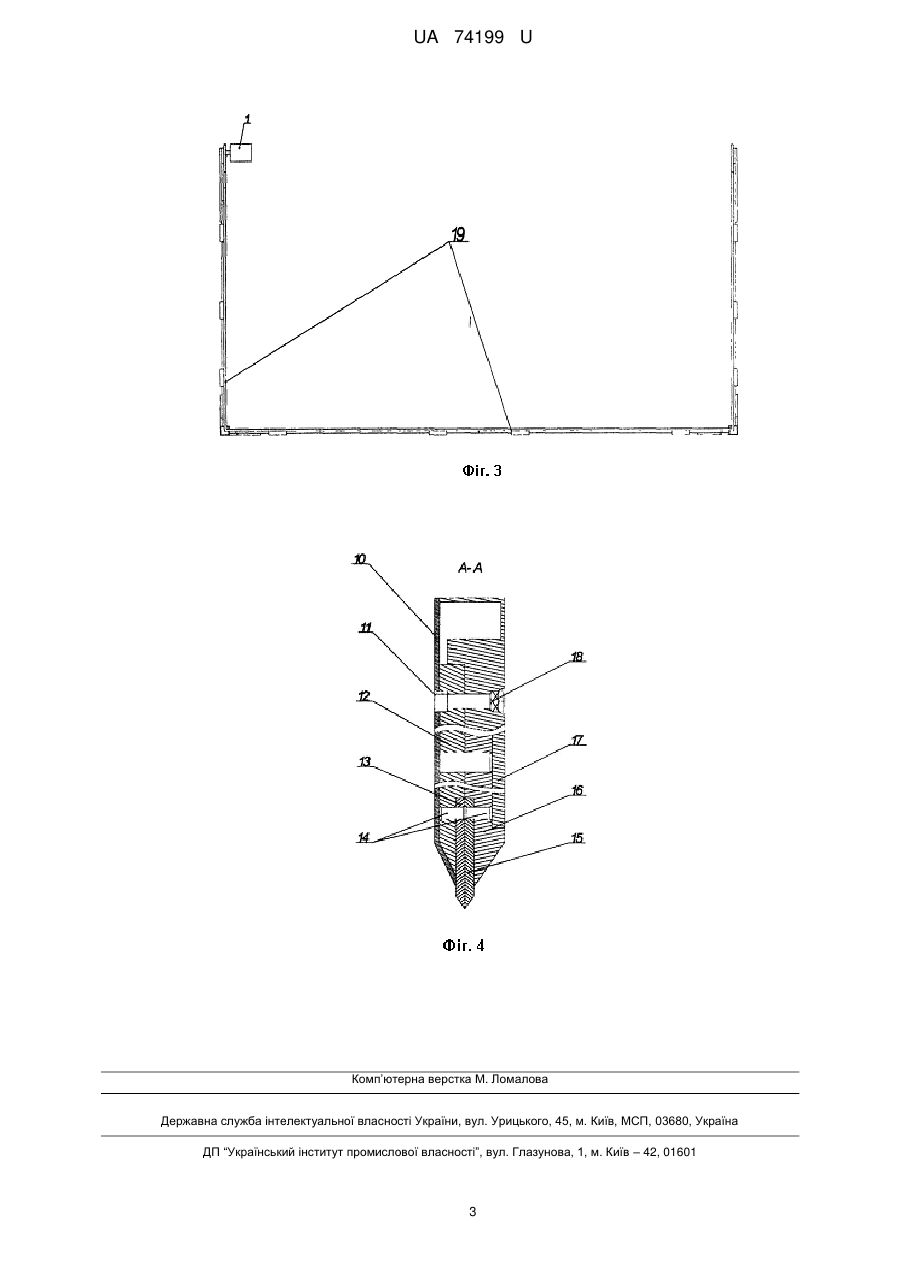

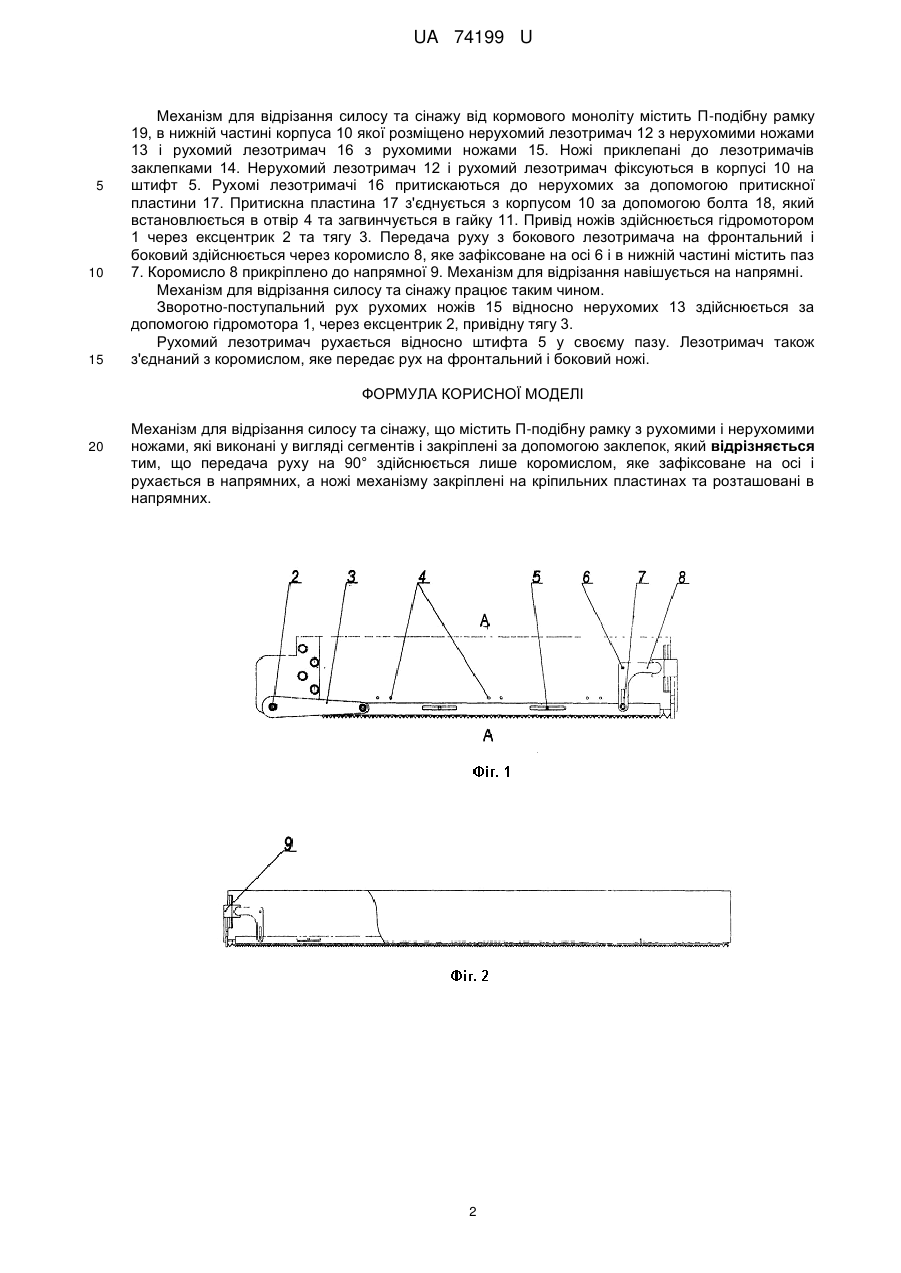

Реферат: Механізм для відрізання силосу та сінажу містить Π-подібну рамку з рухомими і нерухомими ножами, які виконані у вигляді сегментів і закріплені за допомогою заклепок. Передача руху на 90° здійснюється коромислом, яке зафіксоване на осі і рухається в напрямних. Ножі механізму закріплені на кріпильних пластинах та розташовані в напрямних. UA 74199 U (54) МЕХАНІЗМ ДЛЯ ВІДРІЗАННЯ СИЛОСУ ТА СІНАЖУ UA 74199 U UA 74199 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі механізації сільського господарства, а саме до навантажувальних механізмів з ріжучими органами, переважно для різання силосу та сінажу і може бути використана на тваринницьких фермах для вирізання блоків корму із монолітів. Відомий механізм для відрізання сінажу та силосу модель - "Hydrofox HX 3" фірми "Strautmann" (Палке Б. Ковш, грейфер, фреза, блокорезка…сравнительное тестирование семи различных машин для отбора силоса. /Б. Палке, О. Штайнхофель// Новое сельское хозяйство.2006. - №5. С. 120-128). Механізм моделі "Hydrofox HX 3" фірми "Strautmann" містить Π-подібну рамку з ріжучими рухомими і нерухомими ножами у нижній частині. Нерухомі ножі виконані в корпусі П-подібної рамки із внутрішньої сторони, до яких за допомогою притискних пластин із зовнішньої сторони та напрямного пальця приєднано рухомі ножі, які приводяться в рух від трьох гідроциліндрів, керованих електророзподільником. Механізм рухається по напрямних. Механізм працює в такий спосіб. Керовані електророзподільником гідроциліндри, які розміщені на фронтальній частині Π-подібної рамки і двох бокових сторонах, приводять одночасно в рух усі рухомі ножі, які виконані суцільними. Ріжучий механізм вирізає із масиву прямокутний силосний блок. Недоліком даного механізму є те, що не передбачено привід рухомих ножів Π-подібної рамки лише гідромотором, що призводить до ускладнення конструкції, зниження надійності, довговічності, необхідність заміни ножів при пошкоджені зубів, через те, що ножі виконані суцільними. Найближчим аналогом запропонованого механізму являється механізм для відрізання силосу та сінажу (Обґрунтування параметрів ножового механізму блочно-порційного вивантажувача консервованих кормів/ [Іванов М.І., Подолянин І.М., Шаргородський С.Α., Руткевич B.C.]. - Техніка і технології АПК.-2011. - №11(26). С. 10-13), що містить П-подібну рамку з рухомими і нерухомими ножами у нижні частині, які виконані у вигляді сегментів. Нерухомі ножі кріпляться у паз корпуса Π-подібної рамки у нижній її частині за допомогою заклепок, рухомі аналогічно нерухомим - лише до лезотримача. Лезотримач з рухомими ножами фіксується на рамці за допомогою пальців із фіксуючими гайками з шплінтами і рухається в поздовжньому пазу. Привід ножів здійснюється гідромотором, через ексцентрик та тягу. Передача руху з бокового лезотримача на фронтальний і боковий здійснюється через тягу, яка з'єднана з зубчастим колесом, яке розміщене на осі та зачеплене з іншим зубчастим колесом. Механізм для відрізання силосу та сінажу працює таким чином. Зворотно-поступальний рух рухомих ножів відносно нерухомих, здійснюється за допомогою гідромотора, через ексцентрик, привідну тягу, що з'єднана з лезотримачем ножа за допомогою пальця і зафіксованого стопорною гайкою з шплінтом. Лезотримач рухається відносно пальця у своєму пазу. Лезотримач також з'єднаний тягою із конічним зубчастим колесом, яке зачеплене з іншим конічним зубчастим колесом під кутом 90° і передають рух на фронтальний і боковий ніж. В конструкції найближчого аналога не передбачено передачу руху на 90° лише тягою, що призводить до ускладнення конструкції, зниження надійності, довговічності, у зв'язку із використанням конічних зубчастих коліс, які в результаті експлуатації зношуються, що призводить до недорізання рухомими сегментами консервованого корму, значної складності конструкції, оскільки вони входять в зачеплення певним сектором, що здійснює коливальний рух. Розміщення нерухомих ножів на кріпильних пластинах, які зафіксовані в напрямних, усуває складність у заміні, оскільки вони приклепані безпосередньо до Π-подібної рамки, що спрощує конструкцію. В основу корисної моделі поставлена задача - збільшення продуктивності, покращення якості забору корму, вдосконалення різального механізму, в якому, завдяки зміні розташуванню ножів та їх привода, покращується якість роботи різального механізму, збільшується його ресурс, надійність та довговічність. Поставлена задача вирішується завдяки тому, що передача руху на 90° здійснюється лише коромислом, яке зафіксоване на осі і рухається в напрямних, а ножі механізму закріплені на кріпильних пластинах та розташовані в напрямних. Внаслідок заміни механізму передачі кутового зусилля спрощується конструкція, підвищується довговічність. Завдяки розміщенню ножів на кріпильних пластинах, поліпшуються умови обслуговування і експлуатації різального механізму, покращується якість різання ущільненого корму та ефективність блочно-порційного вивантаження. Приклад виконання механізму для відрізання силосу та сінажу показаний на кресленнях, де: фіг. 1 - механізм для відрізання силосу та сінажу, вид збоку; фіг. 2 - те ж саме, вид спереду; на фіг. 3 - вид зверху; фіг. 4 - кріплення сегментних ножів в напрямних. 1 UA 74199 U 5 10 15 Механізм для відрізання силосу та сінажу від кормового моноліту містить Π-подібну рамку 19, в нижній частині корпуса 10 якої розміщено нерухомий лезотримач 12 з нерухомими ножами 13 і рухомий лезотримач 16 з рухомими ножами 15. Ножі приклепані до лезотримачів заклепками 14. Нерухомий лезотримач 12 і рухомий лезотримач фіксуються в корпусі 10 на штифт 5. Рухомі лезотримачі 16 притискаються до нерухомих за допомогою притискної пластини 17. Притискна пластина 17 з'єднується з корпусом 10 за допомогою болта 18, який встановлюється в отвір 4 та загвинчується в гайку 11. Привід ножів здійснюється гідромотором 1 через ексцентрик 2 та тягу 3. Передача руху з бокового лезотримача на фронтальний і боковий здійснюється через коромисло 8, яке зафіксоване на осі 6 і в нижній частині містить паз 7. Коромисло 8 прикріплено до напрямної 9. Механізм для відрізання навішується на напрямні. Механізм для відрізання силосу та сінажу працює таким чином. Зворотно-поступальний рух рухомих ножів 15 відносно нерухомих 13 здійснюється за допомогою гідромотора 1, через ексцентрик 2, привідну тягу 3. Рухомий лезотримач рухається відносно штифта 5 у своєму пазу. Лезотримач також з'єднаний з коромислом, яке передає рух на фронтальний і боковий ножі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Механізм для відрізання силосу та сінажу, що містить Π-подібну рамку з рухомими і нерухомими ножами, які виконані у вигляді сегментів і закріплені за допомогою заклепок, який відрізняється тим, що передача руху на 90° здійснюється лише коромислом, яке зафіксоване на осі і рухається в напрямних, а ножі механізму закріплені на кріпильних пластинах та розташовані в напрямних. 2 UA 74199 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
