Сегнетоелектричний конденсатор
Формула / Реферат

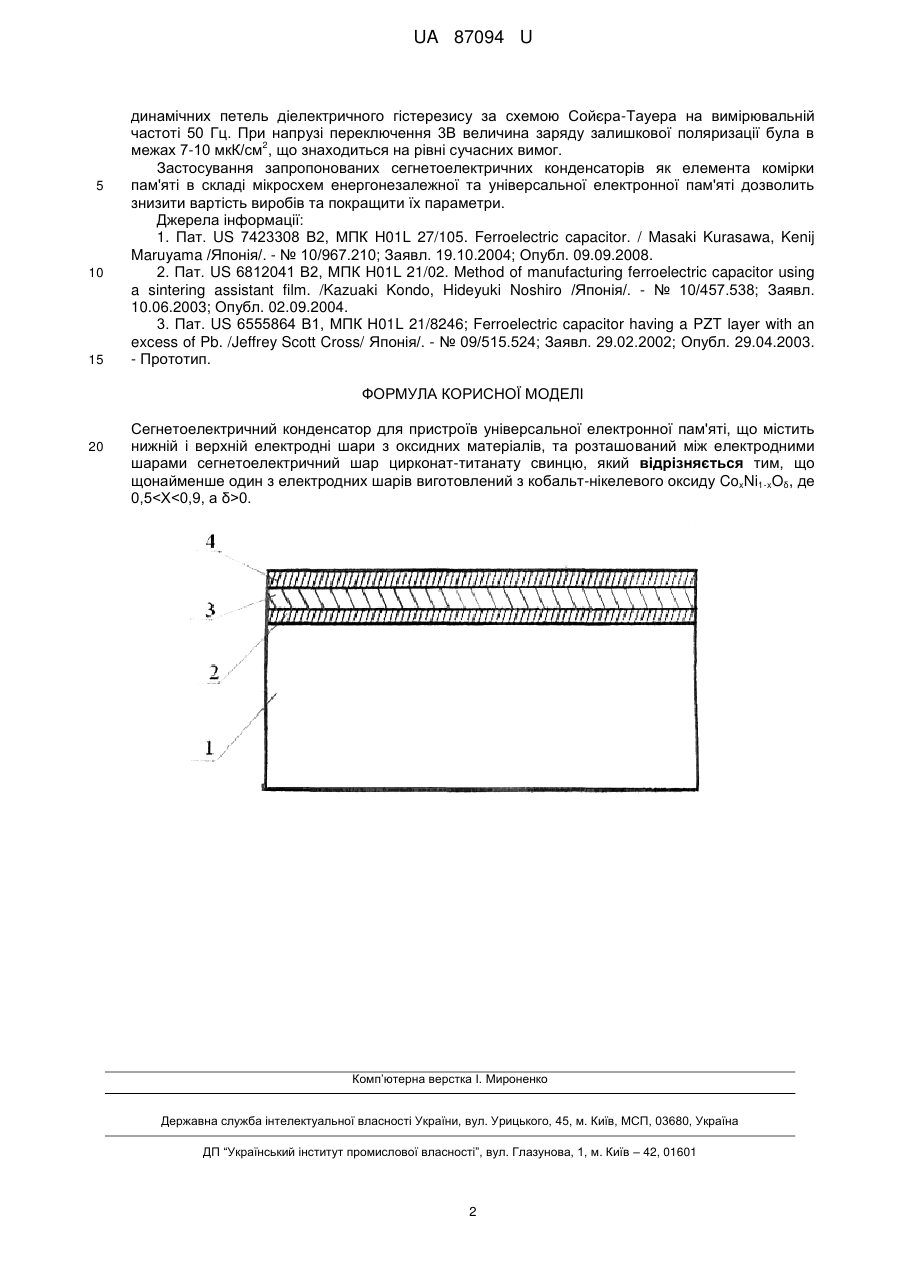

Сегнетоелектричний конденсатор для пристроїв універсальної електронної пам'яті, що містить нижній і верхній електродні шари з оксидних матеріалів, та розташований між електродними шарами сегнетоелектричний шар цирконат-титанату свинцю, який відрізняється тим, що щонайменше один з електродних шарів виготовлений з кобальт-нікелевого оксиду CoxNi1-.xOδ, де 0,5<Х<0,9, а δ>0.
Текст

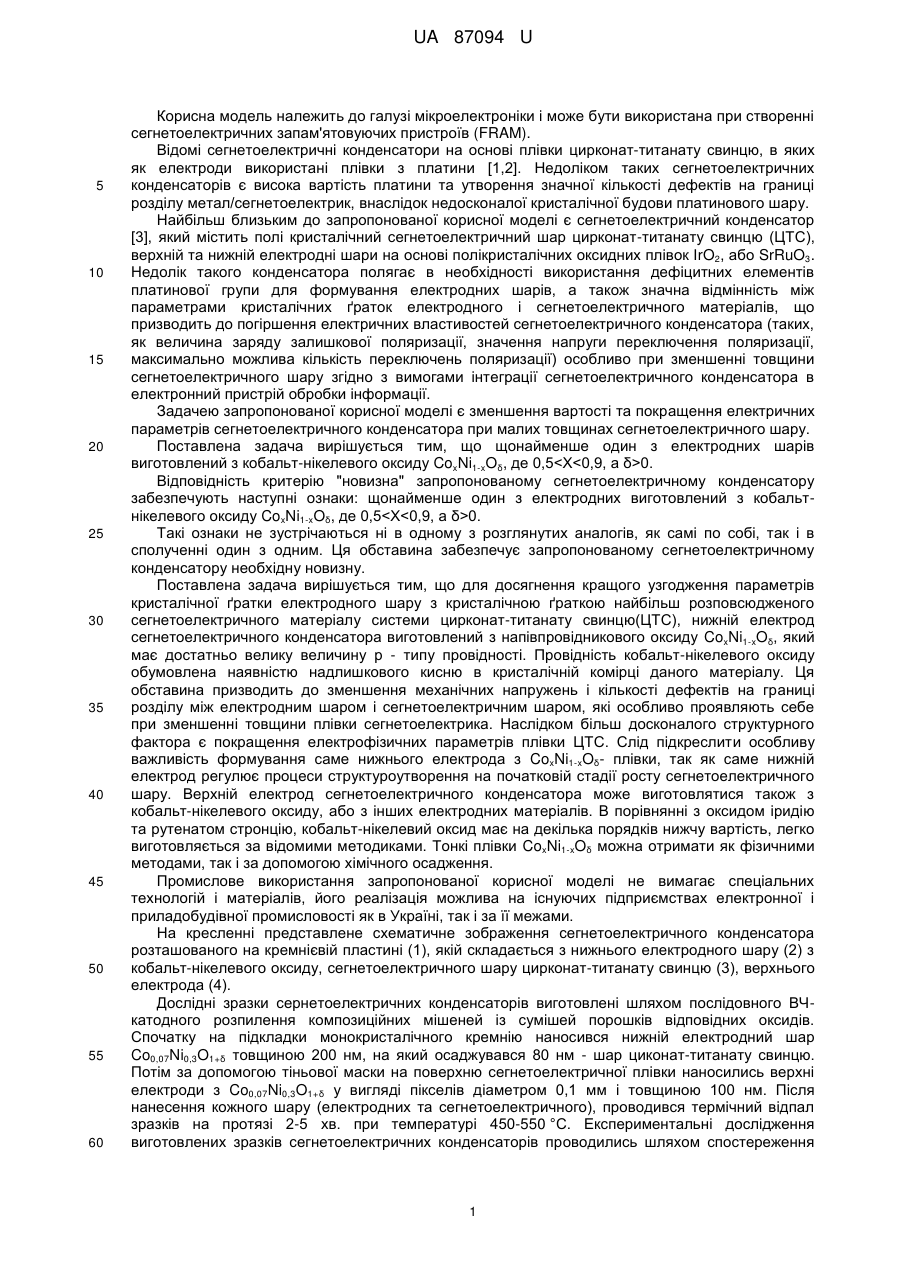

Реферат: UA 87094 U UA 87094 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі мікроелектроніки і може бути використана при створенні сегнетоелектричних запам'ятовуючих пристроїв (FRAM). Відомі сегнетоелектричні конденсатори на основі плівки цирконат-титанату свинцю, в яких як електроди використані плівки з платини [1,2]. Недоліком таких сегнетоелектричних конденсаторів є висока вартість платини та утворення значної кількості дефектів на границі розділу метал/сегнетоелектрик, внаслідок недосконалої кристалічної будови платинового шару. Найбільш близьким до запропонованої корисної моделі є сегнетоелектричний конденсатор [3], який містить полі кристалічний сегнетоелектричний шар цирконат-титанату свинцю (ЦТС), верхній та нижній електродні шари на основі полікристалічних оксидних плівок ІrO2, або SrRuO3. Недолік такого конденсатора полягає в необхідності використання дефіцитних елементів платинової групи для формування електродних шарів, а також значна відмінність між параметрами кристалічних ґраток електродного і сегнетоелектричного матеріалів, що призводить до погіршення електричних властивостей сегнетоелектричного конденсатора (таких, як величина заряду залишкової поляризації, значення напруги переключення поляризації, максимально можлива кількість переключень поляризації) особливо при зменшенні товщини сегнетоелектричного шару згідно з вимогами інтеграції сегнетоелектричного конденсатора в електронний пристрій обробки інформації. Задачею запропонованої корисної моделі є зменшення вартості та покращення електричних параметрів сегнетоелектричного конденсатора при малих товщинах сегнетоелектричного шару. Поставлена задача вирішується тим, що щонайменше один з електродних шарів виготовлений з кобальт-нікелевого оксиду CoxNi1-xOδ, де 0,5
ДивитисяДодаткова інформація
Автори англійськоюKletko Hennadii Ivanovych
Автори російськоюКлетко Геннадий Ивановна
МПК / Мітки
МПК: H01L 21/105
Мітки: конденсатор, сегнетоелектричний
