Спосіб контролю дефектів у сонячних батареях

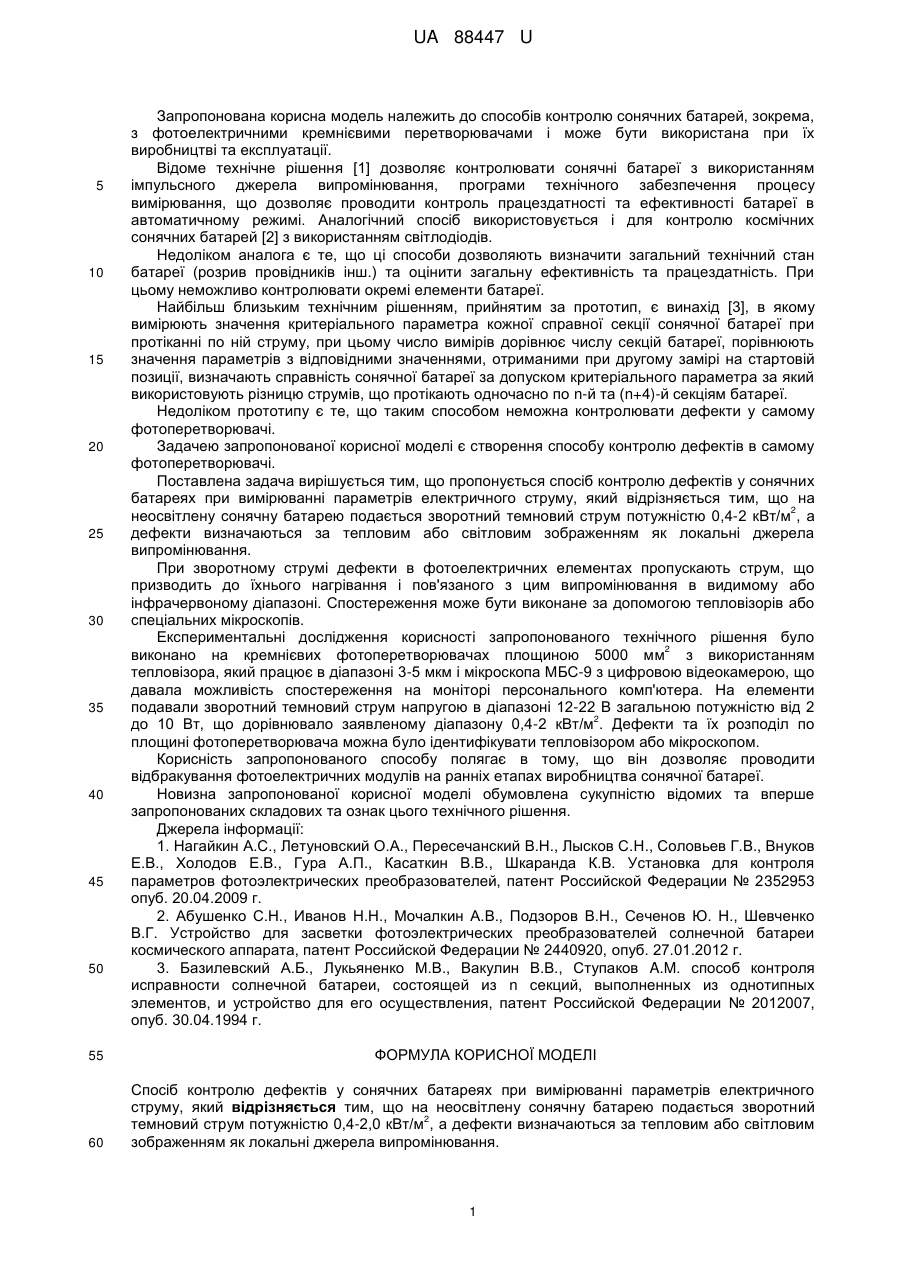

Реферат: Спосіб контролю дефектів у сонячних батареях при вимірюванні параметрів електричного струму. На неосвітлену сонячну батарею подається зворотний темновий струм потужністю 0,4-2 2 кВт/м , а дефекти визначаються за тепловим або світловим зображенням як локальні джерела випромінювання. UA 88447 U (12) UA 88447 U UA 88447 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до способів контролю сонячних батарей, зокрема, з фотоелектричними кремнієвими перетворювачами і може бути використана при їх виробництві та експлуатації. Відоме технічне рішення [1] дозволяє контролювати сонячні батареї з використанням імпульсного джерела випромінювання, програми технічного забезпечення процесу вимірювання, що дозволяє проводити контроль працездатності та ефективності батареї в автоматичному режимі. Аналогічний спосіб використовується і для контролю космічних сонячних батарей [2] з використанням світлодіодів. Недоліком аналога є те, що ці способи дозволяють визначити загальний технічний стан батареї (розрив провідників інш.) та оцінити загальну ефективність та працездатність. При цьому неможливо контролювати окремі елементи батареї. Найбільш близьким технічним рішенням, прийнятим за прототип, є винахід [3], в якому вимірюють значення критеріального параметра кожної справної секції сонячної батареї при протіканні по ній струму, при цьому число вимірів дорівнює числу секцій батареї, порівнюють значення параметрів з відповідними значеннями, отриманими при другому замірі на стартовій позиції, визначають справність сонячної батареї за допуском критеріального параметра за який використовують різницю струмів, що протікають одночасно по n-й та (n+4)-й секціям батареї. Недоліком прототипу є те, що таким способом неможна контролювати дефекти у самому фотоперетворювачі. Задачею запропонованої корисної моделі є створення способу контролю дефектів в самому фотоперетворювачі. Поставлена задача вирішується тим, що пропонується спосіб контролю дефектів у сонячних батареях при вимірюванні параметрів електричного струму, який відрізняється тим, що на 2 неосвітлену сонячну батарею подається зворотний темновий струм потужністю 0,4-2 кВт/м , а дефекти визначаються за тепловим або світловим зображенням як локальні джерела випромінювання. При зворотному струмі дефекти в фотоелектричних елементах пропускають струм, що призводить до їхнього нагрівання і пов'язаного з цим випромінювання в видимому або інфрачервоному діапазоні. Спостереження може бути виконане за допомогою тепловізорів або спеціальних мікроскопів. Експериментальні дослідження корисності запропонованого технічного рішення було 2 виконано на кремнієвих фотоперетворювачах площиною 5000 мм з використанням тепловізора, який працює в діапазоні 3-5 мкм і мікроскопа МБС-9 з цифровою відеокамерою, що давала можливість спостереження на моніторі персонального комп'ютера. На елементи подавали зворотний темновий струм напругою в діапазоні 12-22 В загальною потужністю від 2 2 до 10 Вт, що дорівнювало заявленому діапазону 0,4-2 кВт/м . Дефекти та їх розподіл по площині фотоперетворювача можна було ідентифікувати тепловізором або мікроскопом. Корисність запропонованого способу полягає в тому, що він дозволяє проводити відбракування фотоелектричних модулів на ранніх етапах виробництва сонячної батареї. Новизна запропонованої корисної моделі обумовлена сукупністю відомих та вперше запропонованих складових та ознак цього технічного рішення. Джерела інформації: 1. Нагайкин А.С., Летуновский О.А., Пересечанский В.Н., Лысков С.Н., Соловьев Г.В., Внуков Е.В., Холодов Е.В., Гура А.П., Касаткин В.В., Шкаранда К.В. Установка для контроля параметров фотоэлектрических преобразователей, патент Российской Федерации № 2352953 опуб. 20.04.2009 г. 2. Абушенко С.Н., Иванов Н.Н., Мочалкин А.В., Подзоров В.Н., Сеченов Ю. Н., Шевченко В.Г. Устройство для засветки фотоэлектрических преобразователей солнечной батареи космического аппарата, патент Российской Федерации № 2440920, опуб. 27.01.2012 г. 3. Базилевский А.Б., Лукьяненко М.В., Вакулин В.В., Ступаков A.M. способ контроля исправности солнечной батареи, состоящей из n секций, выполненных из однотипных элементов, и устройство для его осуществления, патент Российской Федерации № 2012007, опуб. 30.04.1994 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб контролю дефектів у сонячних батареях при вимірюванні параметрів електричного струму, який відрізняється тим, що на неосвітлену сонячну батарею подається зворотний 2 темновий струм потужністю 0,4-2,0 кВт/м , а дефекти визначаються за тепловим або світловим зображенням як локальні джерела випромінювання. 1 UA 88447 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
