Ущільнення шпиндельного вузла

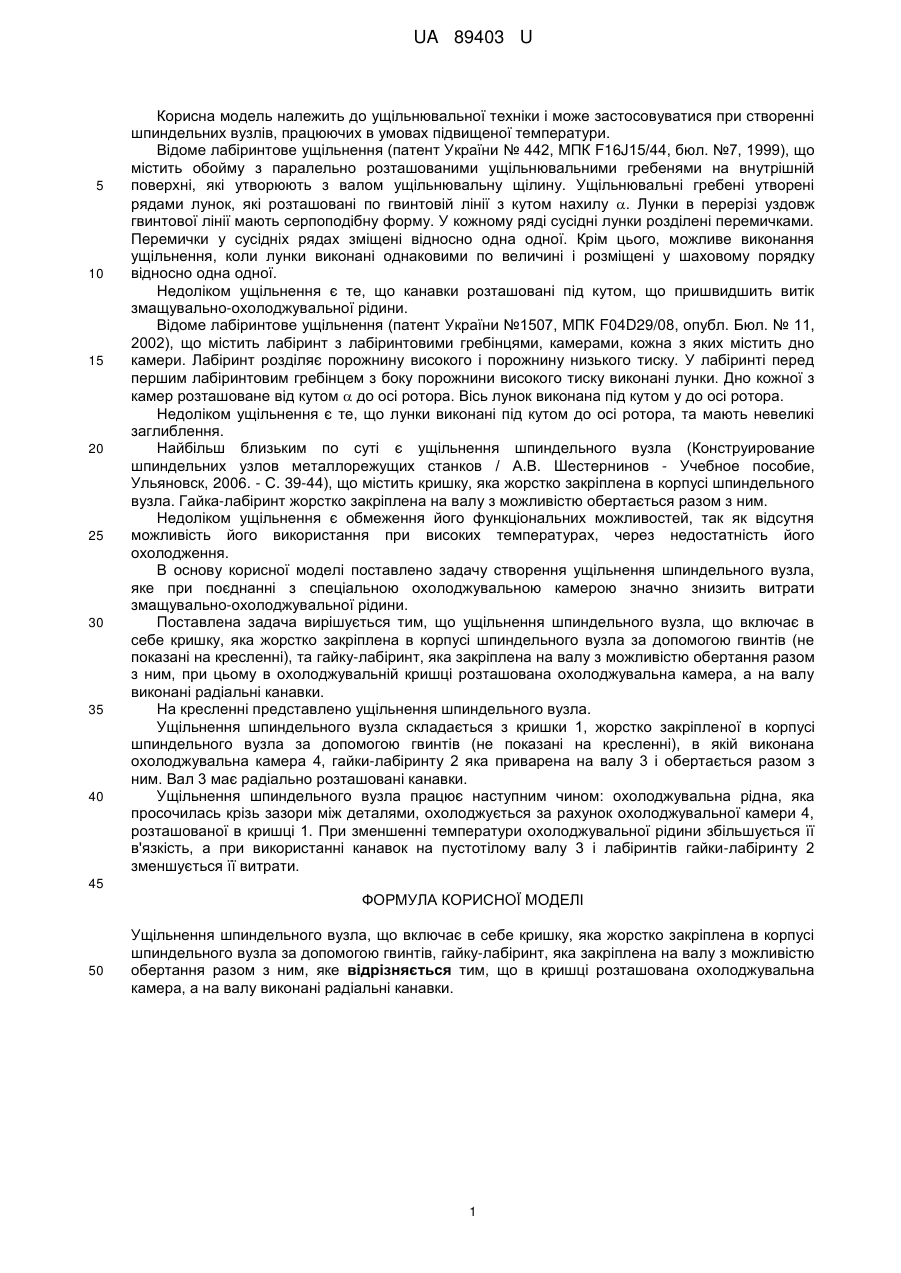

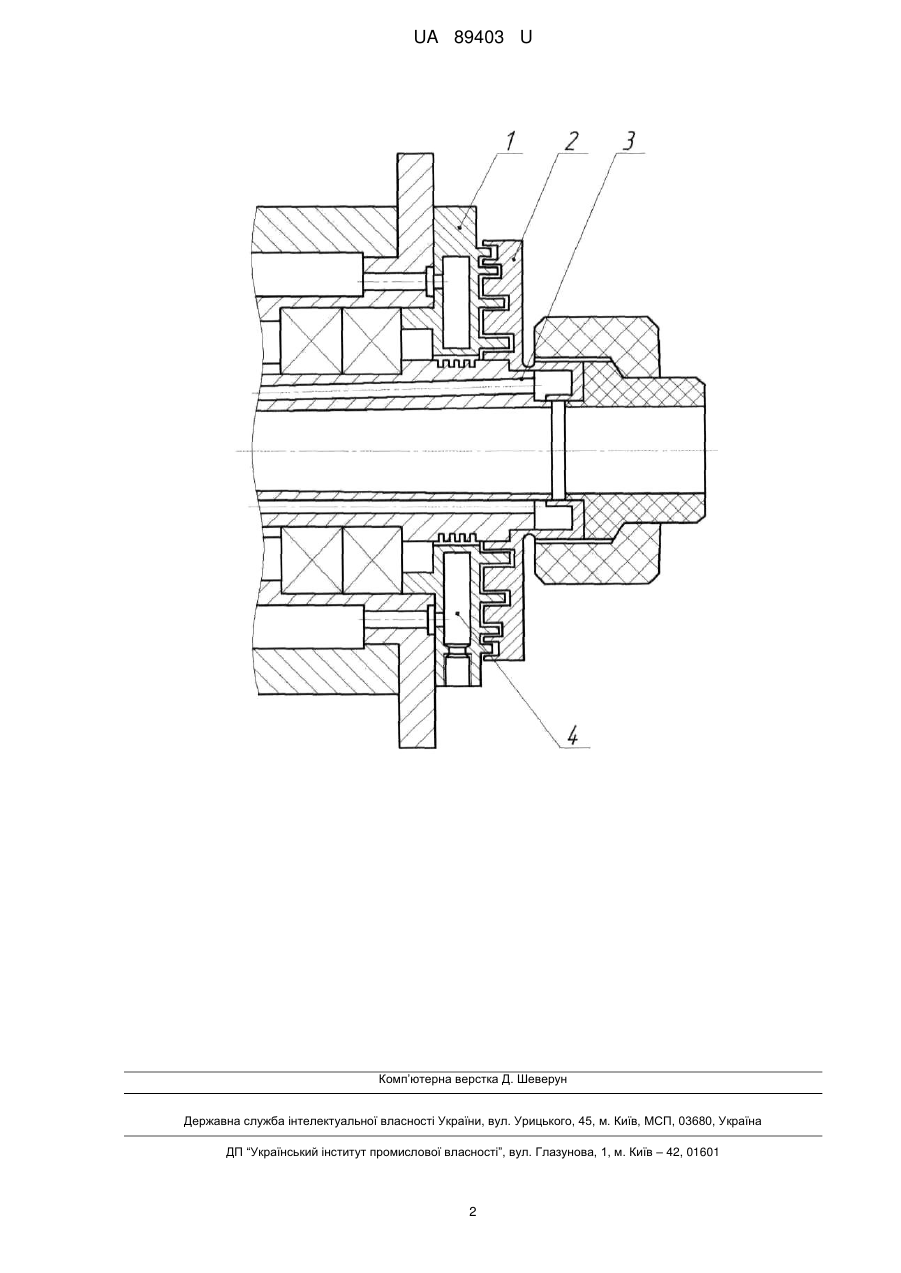

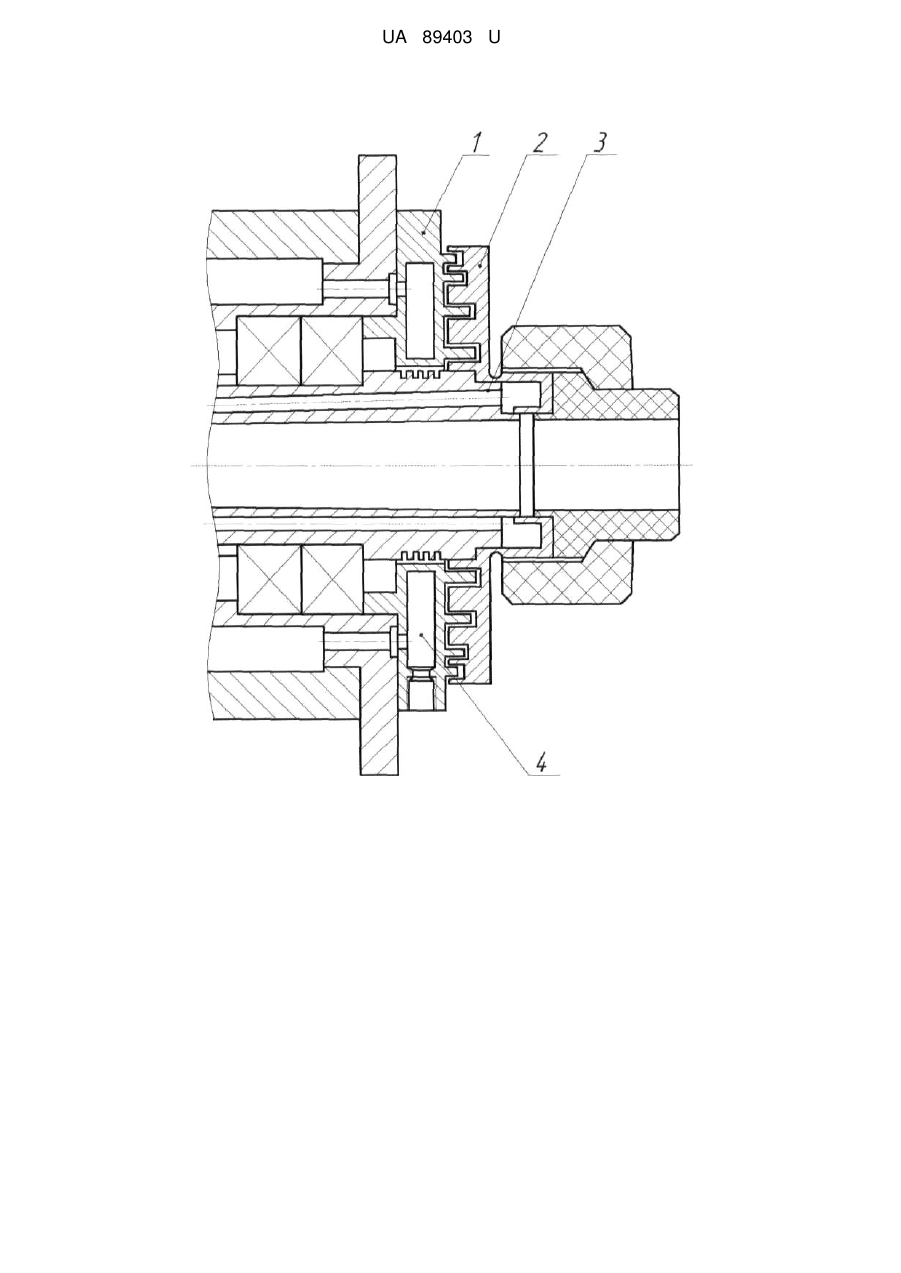

Реферат: Ущільнення шпиндельного вузла включає в себе кришку, яка жорстко закріплена в корпусі шпиндельного вузла за допомогою гвинтів, гайку-лабіринт, яка закріплена на валу з можливістю обертання разом з ним. В кришці розташована охолоджувальна камера, а на валу виконані радіальні канавки. UA 89403 U (54) УЩІЛЬНЕННЯ ШПИНДЕЛЬНОГО ВУЗЛА UA 89403 U UA 89403 U 5 10 15 20 25 30 35 40 Корисна модель належить до ущільнювальної техніки і може застосовуватися при створенні шпиндельних вузлів, працюючих в умовах підвищеної температури. Відоме лабіринтове ущільнення (патент України № 442, МПК F16J15/44, бюл. №7, 1999), що містить обойму з паралельно розташованими ущільнювальними гребенями на внутрішній поверхні, які утворюють з валом ущільнювальну щілину. Ущільнювальні гребені утворені рядами лунок, які розташовані по гвинтовій лінії з кутом нахилу . Лунки в перерізі уздовж гвинтової лінії мають серпоподібну форму. У кожному ряді сусідні лунки розділені перемичками. Перемички у сусідніх рядах зміщені відносно одна одної. Крім цього, можливе виконання ущільнення, коли лунки виконані однаковими по величині і розміщені у шаховому порядку відносно одна одної. Недоліком ущільнення є те, що канавки розташовані під кутом, що пришвидшить витік змащувально-охолоджувальної рідини. Відоме лабіринтове ущільнення (патент України №1507, МПК F04D29/08, опубл. Бюл. № 11, 2002), що містить лабіринт з лабіринтовими гребінцями, камерами, кожна з яких містить дно камери. Лабіринт розділяє порожнину високого і порожнину низького тиску. У лабіринті перед першим лабіринтовим гребінцем з боку порожнини високого тиску виконані лунки. Дно кожної з камер розташоване від кутом  до осі ротора. Вісь лунок виконана під кутом у до осі ротора. Недоліком ущільнення є те, що лунки виконані під кутом до осі ротора, та мають невеликі заглиблення. Найбільш близьким по суті є ущільнення шпиндельного вузла (Конструирование шпиндельних узлов металлорежущих станков / А.В. Шестернинов - Учебное пособие, Ульяновск, 2006. - С. 39-44), що містить кришку, яка жорстко закріплена в корпусі шпиндельного вузла. Гайка-лабіринт жорстко закріплена на валу з можливістю обертається разом з ним. Недоліком ущільнення є обмеження його функціональних можливостей, так як відсутня можливість його використання при високих температурах, через недостатність його охолодження. В основу корисної моделі поставлено задачу створення ущільнення шпиндельного вузла, яке при поєднанні з спеціальною охолоджувальною камерою значно знизить витрати змащувально-охолоджувальної рідини. Поставлена задача вирішується тим, що ущільнення шпиндельного вузла, що включає в себе кришку, яка жорстко закріплена в корпусі шпиндельного вузла за допомогою гвинтів (не показані на кресленні), та гайку-лабіринт, яка закріплена на валу з можливістю обертання разом з ним, при цьому в охолоджувальній кришці розташована охолоджувальна камера, а на валу виконані радіальні канавки. На кресленні представлено ущільнення шпиндельного вузла. Ущільнення шпиндельного вузла складається з кришки 1, жорстко закріпленої в корпусі шпиндельного вузла за допомогою гвинтів (не показані на кресленні), в якій виконана охолоджувальна камера 4, гайки-лабіринту 2 яка приварена на валу 3 і обертається разом з ним. Вал 3 має радіально розташовані канавки. Ущільнення шпиндельного вузла працює наступним чином: охолоджувальна рідна, яка просочилась крізь зазори між деталями, охолоджується за рахунок охолоджувальної камери 4, розташованої в кришці 1. При зменшенні температури охолоджувальної рідини збільшується її в'язкість, а при використанні канавок на пустотілому валу 3 і лабіринтів гайки-лабіринту 2 зменшується її витрати. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ущільнення шпиндельного вузла, що включає в себе кришку, яка жорстко закріплена в корпусі шпиндельного вузла за допомогою гвинтів, гайку-лабіринт, яка закріплена на валу з можливістю обертання разом з ним, яке відрізняється тим, що в кришці розташована охолоджувальна камера, а на валу виконані радіальні канавки. 1 UA 89403 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
