Просіювач

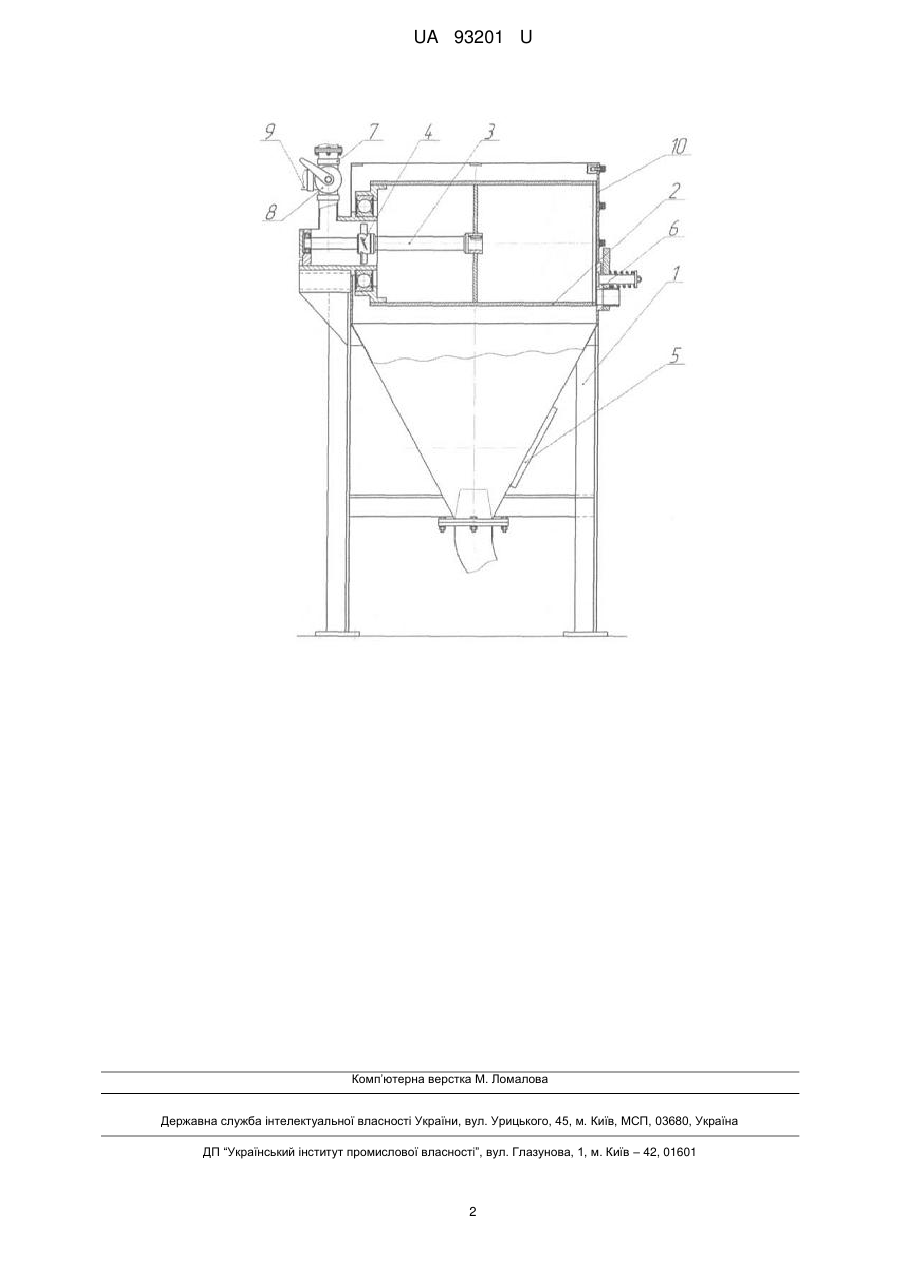

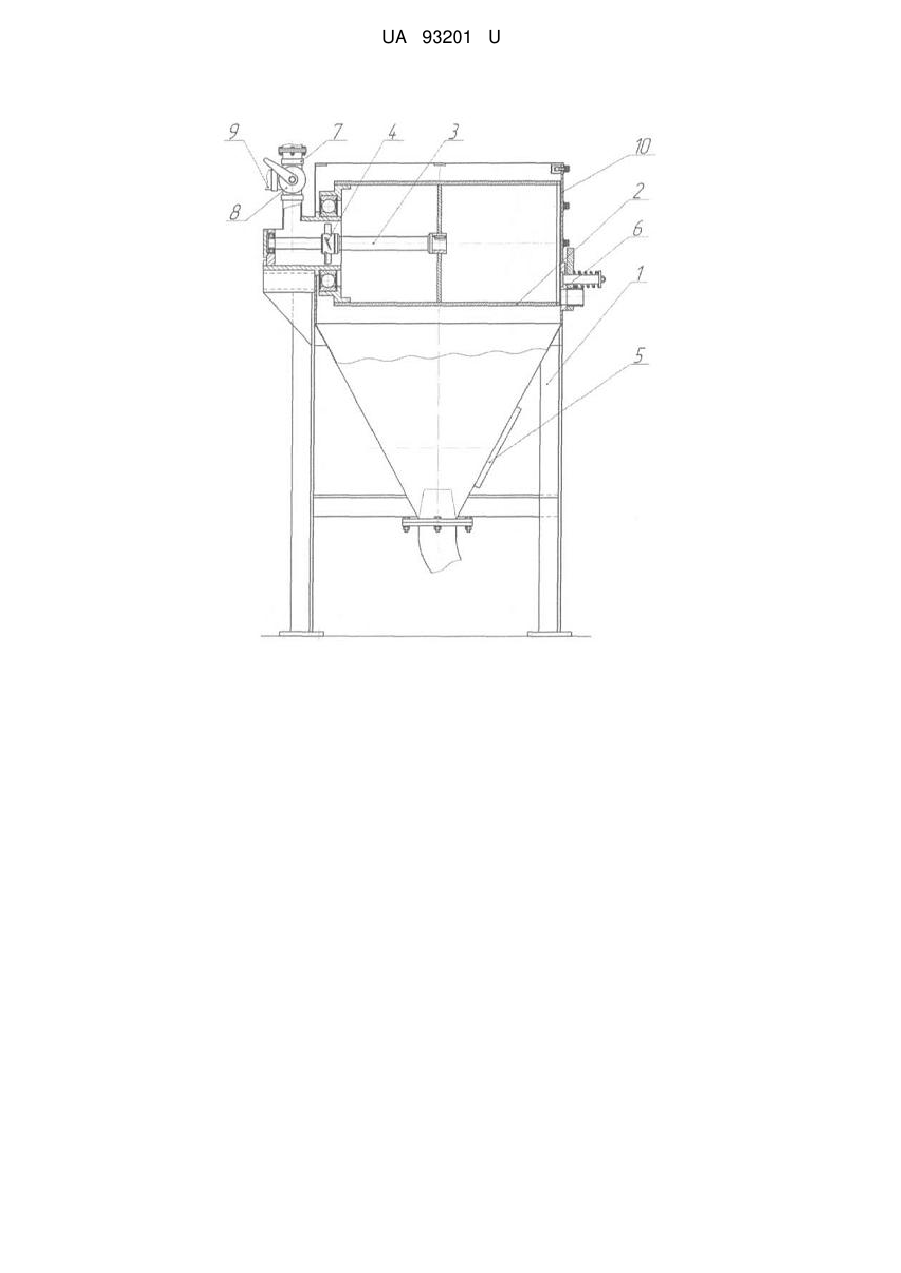

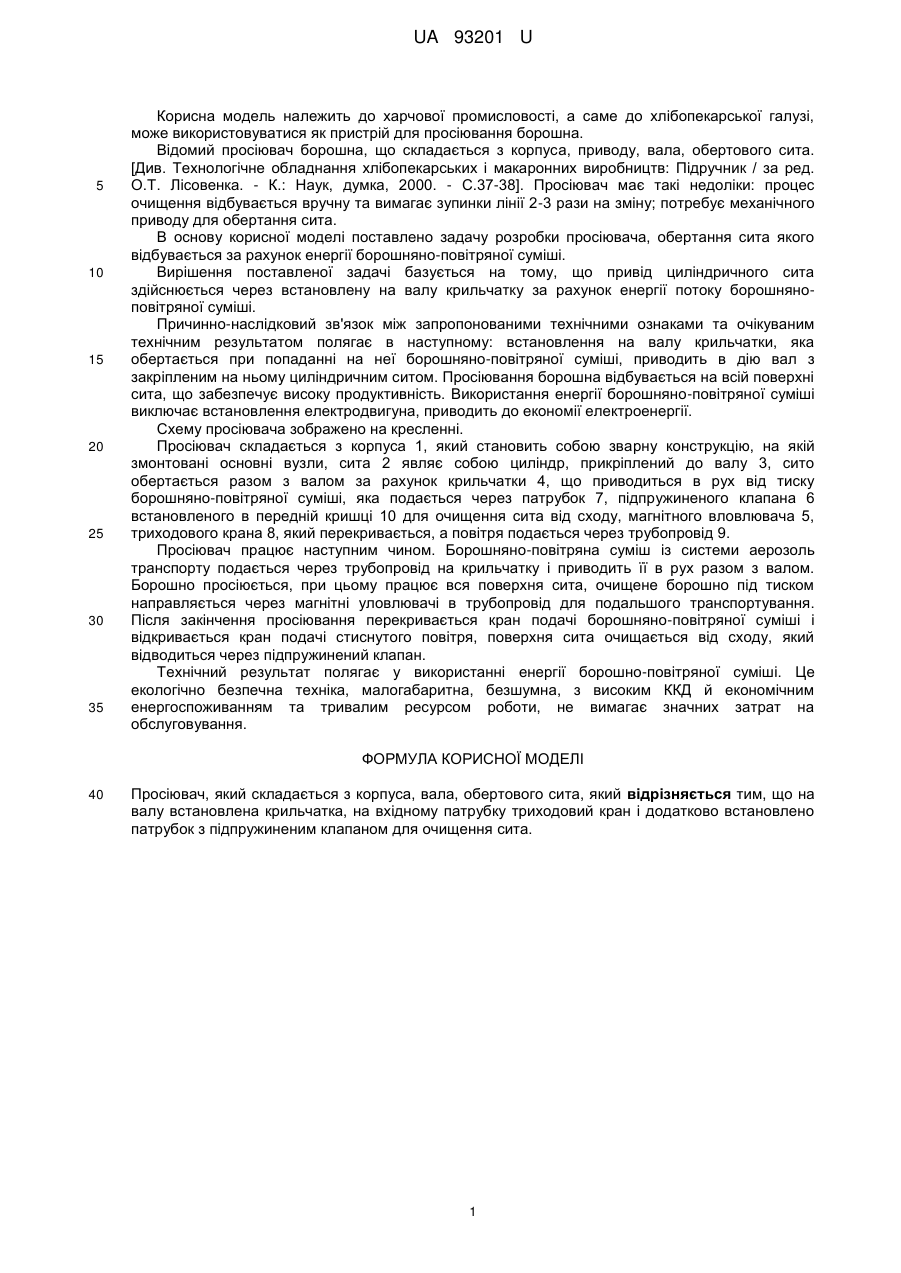

Реферат: Просіювач складається з корпуса, вала, обертового сита. На валу встановлена крильчатка, на вхідному патрубку триходовий кран і додатково встановлено патрубок з підпружиненим клапаном для очищення сита. UA 93201 U (54) ПРОСІЮВАЧ UA 93201 U UA 93201 U 5 10 15 20 25 30 35 Корисна модель належить до харчової промисловості, а саме до хлібопекарської галузі, може використовуватися як пристрій для просіювання борошна. Відомий просіювач борошна, що складається з корпуса, приводу, вала, обертового сита. [Див. Технологічне обладнання хлібопекарських і макаронних виробництв: Підручник / за ред. О.Т. Лісовенка. - К.: Наук, думка, 2000. - С.37-38]. Просіювач має такі недоліки: процес очищення відбувається вручну та вимагає зупинки лінії 2-3 рази на зміну; потребує механічного приводу для обертання сита. В основу корисної моделі поставлено задачу розробки просіювача, обертання сита якого відбувається за рахунок енергії борошняно-повітряної суміші. Вирішення поставленої задачі базується на тому, що привід циліндричного сита здійснюється через встановлену на валу крильчатку за рахунок енергії потоку борошняноповітряної суміші. Причинно-наслідковий зв'язок між запропонованими технічними ознаками та очікуваним технічним результатом полягає в наступному: встановлення на валу крильчатки, яка обертається при попаданні на неї борошняно-повітряної суміші, приводить в дію вал з закріпленим на ньому циліндричним ситом. Просіювання борошна відбувається на всій поверхні сита, що забезпечує високу продуктивність. Використання енергії борошняно-повітряної суміші виключає встановлення електродвигуна, приводить до економії електроенергії. Схему просіювача зображено на кресленні. Просіювач складається з корпуса 1, який становить собою зварну конструкцію, на якій змонтовані основні вузли, сита 2 являє собою циліндр, прикріплений до валу 3, сито обертається разом з валом за рахунок крильчатки 4, що приводиться в рух від тиску борошняно-повітряної суміші, яка подається через патрубок 7, підпружиненого клапана 6 встановленого в передній кришці 10 для очищення сита від сходу, магнітного вловлювача 5, триходового крана 8, який перекривається, а повітря подається через трубопровід 9. Просіювач працює наступним чином. Борошняно-повітряна суміш із системи аерозоль транспорту подається через трубопровід на крильчатку і приводить її в рух разом з валом. Борошно просіюється, при цьому працює вся поверхня сита, очищене борошно під тиском направляється через магнітні уловлювачі в трубопровід для подальшого транспортування. Після закінчення просіювання перекривається кран подачі борошняно-повітряної суміші і відкривається кран подачі стиснутого повітря, поверхня сита очищається від сходу, який відводиться через підпружинений клапан. Технічний результат полягає у використанні енергії борошно-повітряної суміші. Це екологічно безпечна техніка, малогабаритна, безшумна, з високим ККД й економічним енергоспоживанням та тривалим ресурсом роботи, не вимагає значних затрат на обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Просіювач, який складається з корпуса, вала, обертового сита, який відрізняється тим, що на валу встановлена крильчатка, на вхідному патрубку триходовий кран і додатково встановлено патрубок з підпружиненим клапаном для очищення сита. 1 UA 93201 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
