Просіювач

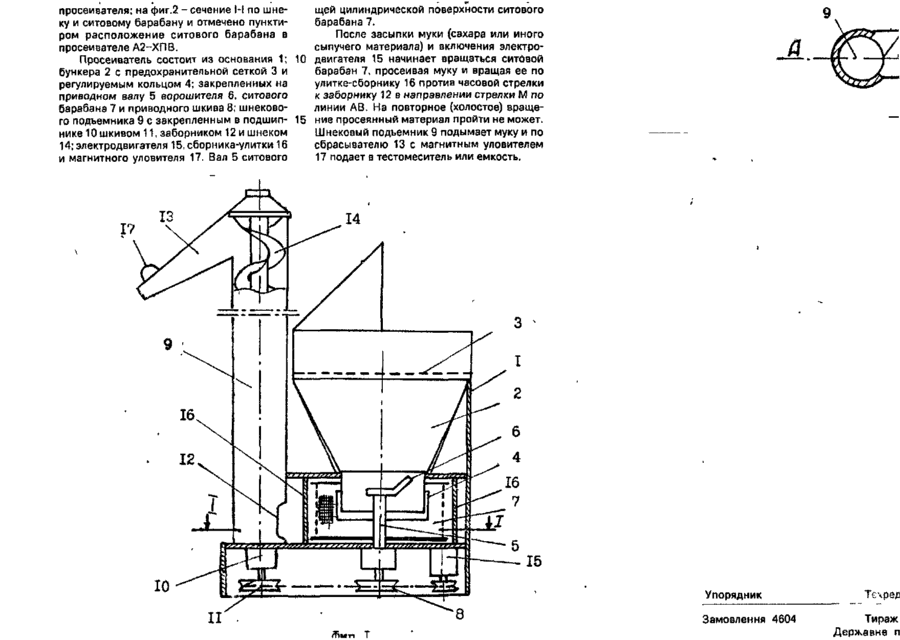

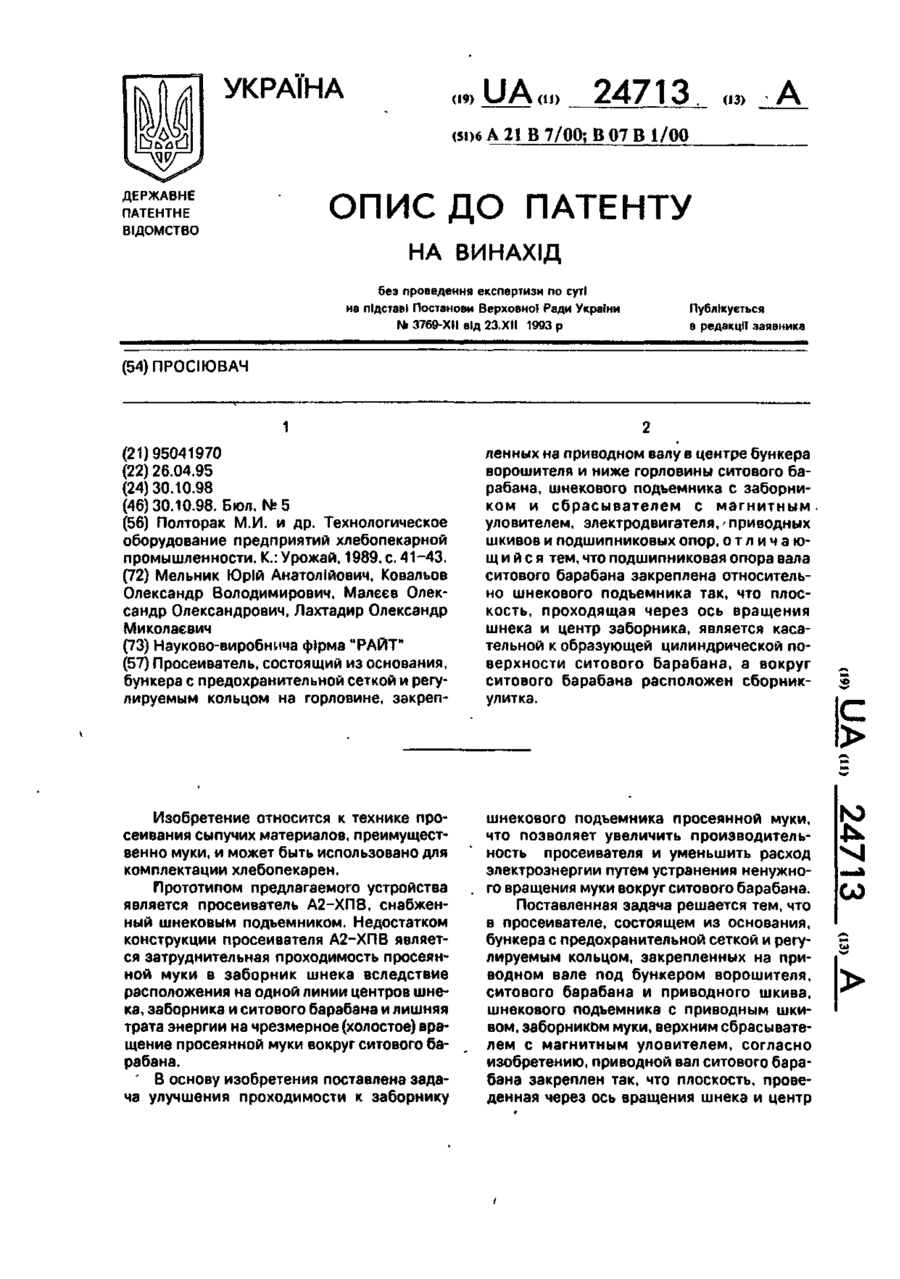

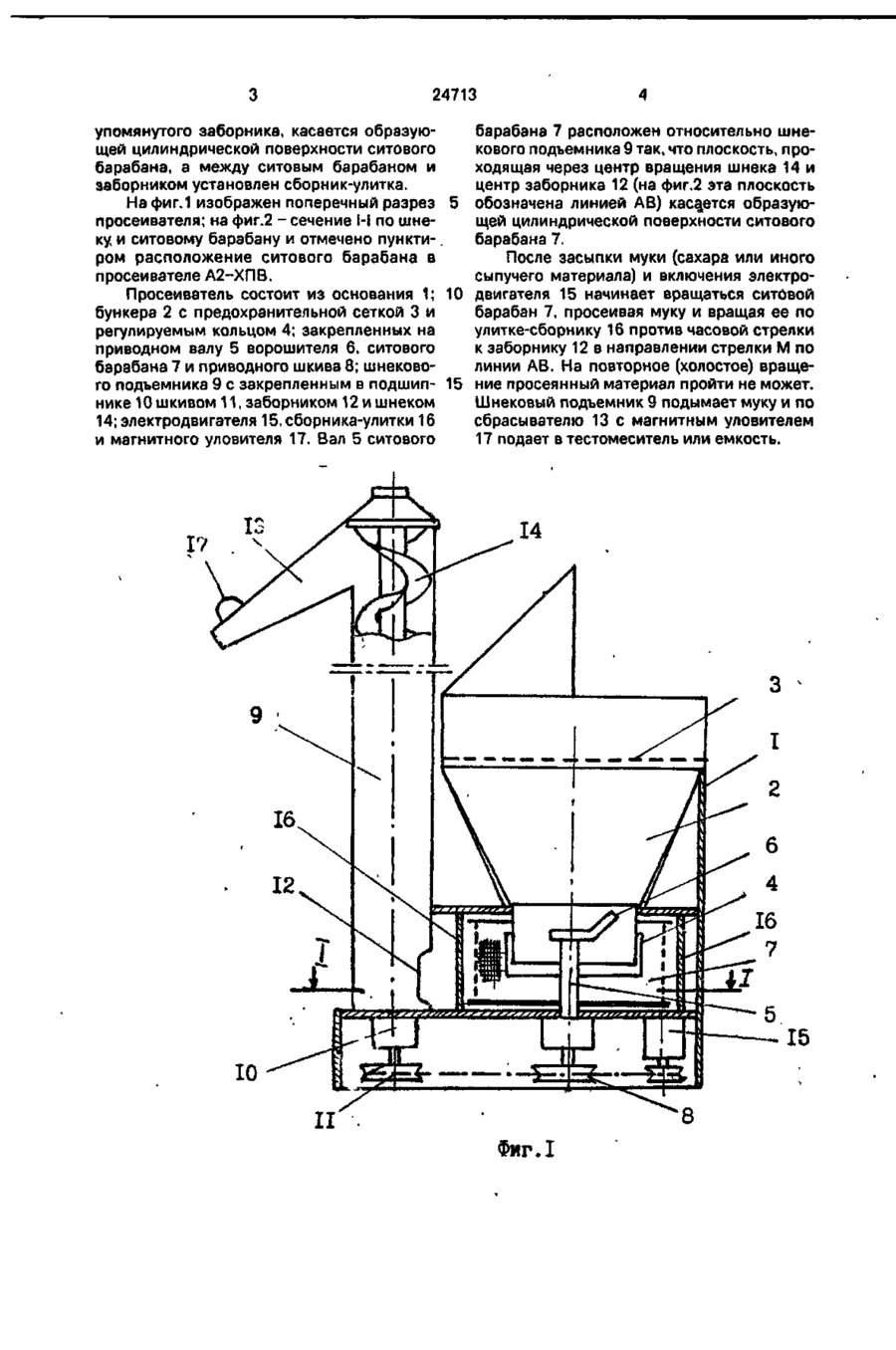

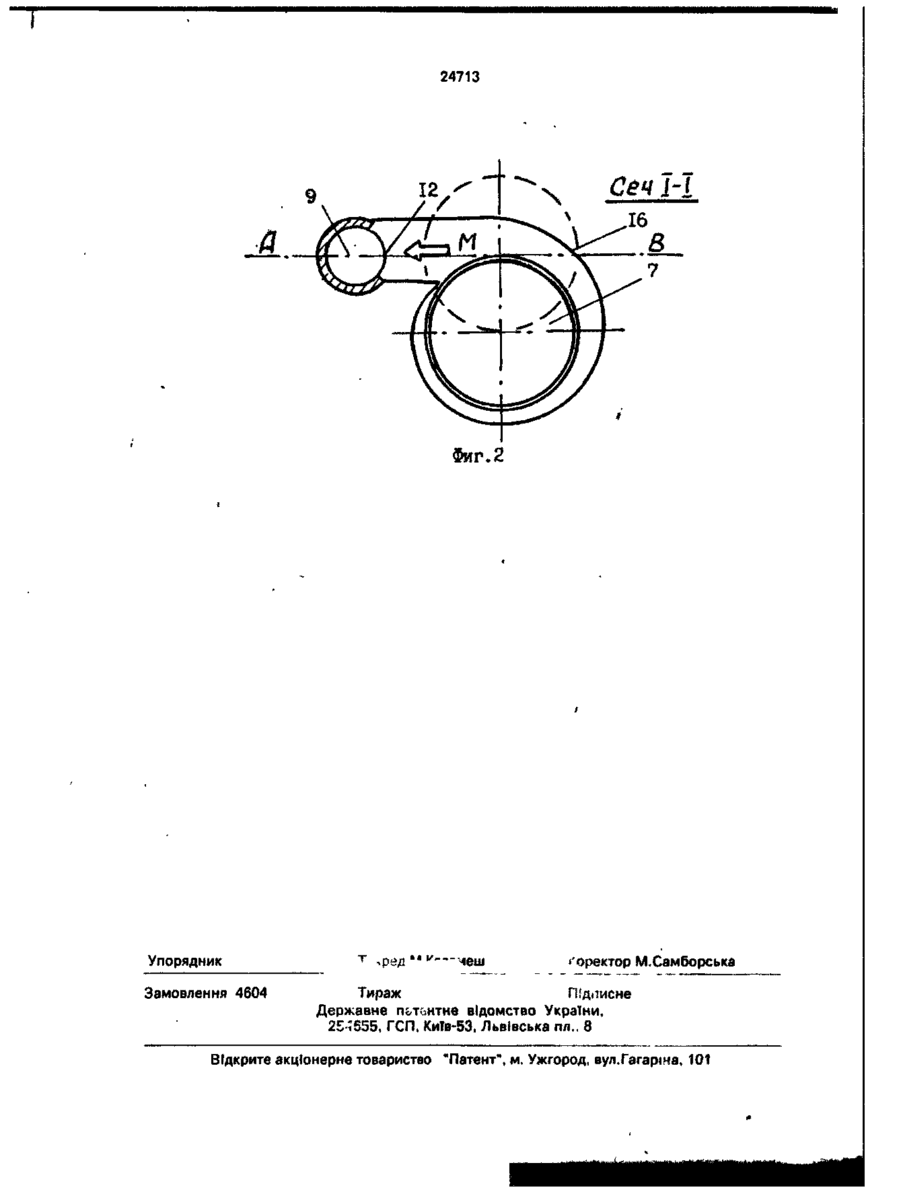

ОПИС ДО ПАТЕНТУ ДЬРЖАИНЬ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховно? Ради України І* 3769-ХН від 23 XII 1993 р Публікується в редакції заявника (54)ПРОСІЮВАЧ 1 (21)95041970 (22)26.04.95 (24)30.10.98 (46)30.10.98 Бюл. №5 (56) Полторак М.И. и др. Технологическое оборудование предприятий хлебопекарной промышленности. К.: Урожай, 1989, с. 41-43. (72) Мельник Юрій Анатолійович, Ковальов Олександр Володимирович, Малєєв Олександр Олександрович, Лахтадир Олександр (Николаевич (73) Науково-виробнича фірма "РАЙТ" (57) Просеиватель, состоящий из основания, бункера с предохранительной сеткой и регулируемым кольцом на горловине, закреп ленных на приводном валу в центре бункера ворошителя и ниже горловины ситового барабана, шнекового подьемника с заборником и сбрасывателем с магнитным уловителем, электродвигателя,' приводных шкивов и подшипниковых опор, о т л и ч а ю щийся тем, что подшипниковая опора вала ситового барабана закреплена относительно шнекового подъемника так, что плоскость, проходящая через ось вращения шнека и центр заборника, является касательной к образующей цилиндрической поверхности ситового барабана, а вокруг ситового барабана расположен сборникулитка. Изобретение относится к технике просеивания сыпучих материалов, преимущественно муки, и может быть использовано для комплектации хлебопекарен. Прототипом предлагаемого устройства является просеиватель А2-ХПВ, снабженный шнековым подъемником Недостатком конструкции просеивателя А2-ХПВ является затруднительная проходимость просеянной муки в заборник шнека вследствие расположения на одной линии центров шнека, заборника и ситового барабана и лишняя трата энергии на чрезмерное (холостое) вращение просеянной муки вокруг ситового барабана. В основу изобретения поставлена зада шнекового подъемника просеянной муки, что позволяет увеличить производительность просеивателя и уменьшить расход электроэнергии путем устранения ненужного вращения муки вокруг ситового барабана. Поставленная задача решается тем, что в просеивателе, состоящем из основания, бункера с предохранительной сеткой и регулируемым кольцом, закрепленных на приводном вале под бункером ворошителя, ситового барабана и приводного шкива, шнекового подъемника с приводным шкивом, эаборником муки, верхним сбрасывателем с магнитным уловителем, согласно изобретению, приводной вал ситового барабана закреплен так, что плоскость, прове С > ю со щей цилиндрической поверхности ситового просеивателя; на фиг.2 - сечение 1-І по шнебарабана 7. ку и ситовому барабану и отмечено пунктиПосле засыпки муки (сахара или иного ром расположение ситового барабана в сыпучего материала) и включения электропросеивателе А2-ХПВ. Просеиватель состоит из основания 1; 10 двигателя 15 начинает вращаться ситовой барабан 7, просеивая муку и вращая ее по бункера 2 с предохранительной сеткой 3 и улитке-сборнику 16 против часовой стрелки регулируемым кольцом 4; закрепленных на к заборнику 12 в направлении стрелки М по приводном валу 5 ворошителя 6, ситового линии АВ. На повторное (холостое) вращебарабана 7 и приводного шкива 8; шнекового подъемника 9 с закрепленным в подшип- 15 ние просеянный материал пройти не может. Шнековый подъемник 9 подымает муку и по нике 10 шкивом 11,заборником 12 и шнеком сбрасывателю 13 с магнитным уловителем 14; электродвигателя 15, сборника-улитки 16 17 подает в тестомеситель или емкость. и магнитного уловителя 17. Вал 5 ситового 14 10 Упорядник II • Замовлення 4604 /fiwn T Тєчре/з Тираж Державне п УКРАЇНА 24713 (19) (ІЗ) (51)6 А 21 В 7/00; В 07 В 1/00 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України N» 3769X11 від 23.ХІІ 1993 р Публікується в редакції заявника (54)ПРОСІЮВАЧ 1 (21)95041970 (22) 26.04.95 (24)30.10.98 (46)30.10.98. Бюл. №5 (56) Полторак М.И. и др. Технологическое оборудование предприятий хлебопекарной промышленности. К.: Урожай, 1989, с. 41-43. (72) Мельник Юрій Анатолійович, Ковальов Олександр Володимирович, Малеев Олександр Олександрович, Лахтадир Олександр Миколаєвич (73) Науково-виробнича фірма МРАЙТ" (57) Просеиватель, состоящий из основания, бункера с предохранительной сеткой и регулируемым кольцом на горловине, закреп ленных на приводном валу в центре бункера ворошителя и ниже горловины ситового барабана, шнекового подъемника с заборником и сбрасывателем с магнитным уловителем, электродвигателя,' приводных шкивов и подшипниковых опор, о т л и ч а ю щийся тем, что подшипниковая опора вала ситового барабана закреплена относительно шнекового подъемника так, что плоскость, проходящая через ось вращения шнека и центр заборника, является касательной к образующей цилиндрической поверхности ситового барабана, а вокруг ситового барабана расположен сборникулитка. Изобретение относится к технике просеивания сыпучих материалов, преимущественно муки, и может быть использовано для комплектации хлебопекарен. Прототипом предлагаемого устройства является просеиватель А2-ХПВ, снабженный шнековым подъемником. Недостатком конструкции просеивателя А2-ХПВ является затруднительная проходимость просеянной муки в заборник шнека вследствие расположения на одной линии центров шнека, заборника и ситового барабана и лишняя трата энергии на чрезмерное (холостое) вращение просеянной муки вокруг ситового барабана. ' В основу изобретения поставлена задача улучшения проходимости к заборнику шнекового подъемника просеянной муки, что позволяет увеличить производительность просеивателя и уменьшить расход электроэнергии путем устранения ненужного вращения муки вокруг ситового барабана. Поставленная задача решается тем, что в просеивателе, состоящем из основания, бункера с предохранительной сеткой и регулируемым кольцом, закрепленных на приводном вале под бункером ворошителя, ситового барабана и приводного шкива, шнекового подъемника с приводным шкивом, заборником муки, верхним сбрасывателем с магнитным уловителем, согласно изобретению, приводной вал ситового барабана закреплен так, что плоскость, проведенная через ось вращения шнека и центр С > ю со 24713 упомянутого заборника, касается образующей цилиндрической поверхности ситового барабана, а между ситовым барабаном и заборником установлен сборник-улитка. На фиг.1 изображен поперечный разрез просеивателя; на фиг.2 - сечение 1-І по шнеку и ситовому барабану и отмечено пунктиром расположение ситового барабана в просеивателе А2-ХПВ. Просеиватель состоит из основания 1; 10 бункера 2 с предохранительной сеткой 3 и регулируемым кольцом 4; закрепленных на приводном валу 5 ворошителя 6, ситового барабана 7 и приводного шкива 8; шнекового подъемника 9 с закрепленным в подшип- 15 нике 10 шкивом 11, заборником 12 и шнеком 14; электродвигателя 15, сборника-улитки 16 и магнитного уловителя 17. Вал 5 ситового барабана 7 расположен относительно шнекового подъемника 9 так, что плоскость, проходящая через центр вращения шнека 14 и центр заборника 12 (на фиг.2 эта плоскость обозначена линией А В) касается образующей цилиндрической поверхности ситового барабана 7. После засыпки муки (сахара или иного сыпучего материала) и включения электродвигателя 15 начинает вращаться ситовой барабан 7, просеивая муку и вращая ее по улитке-сборнику 16 против часовой стрелки к заборнику 12 в направлении стрелки М по линии АВ. На повторное (холостое) вращение просеянный материал пройти не может. Шнековый подъемник 9 подымает муку и по сбрасывателю 13 с магнитным уловителем 17 подает в тестомеситель или емкость. 10 Фиг.1 24713 Сеч 1-і Фиг. 2 Упорядник Замовлення 4604 .ред ('оректор М.Самборська Тираж Підкисне Державне nLT нтне відомство України, 25 Ї555, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
