Спосіб автоматичного управління абсорбційним холодильним апаратом

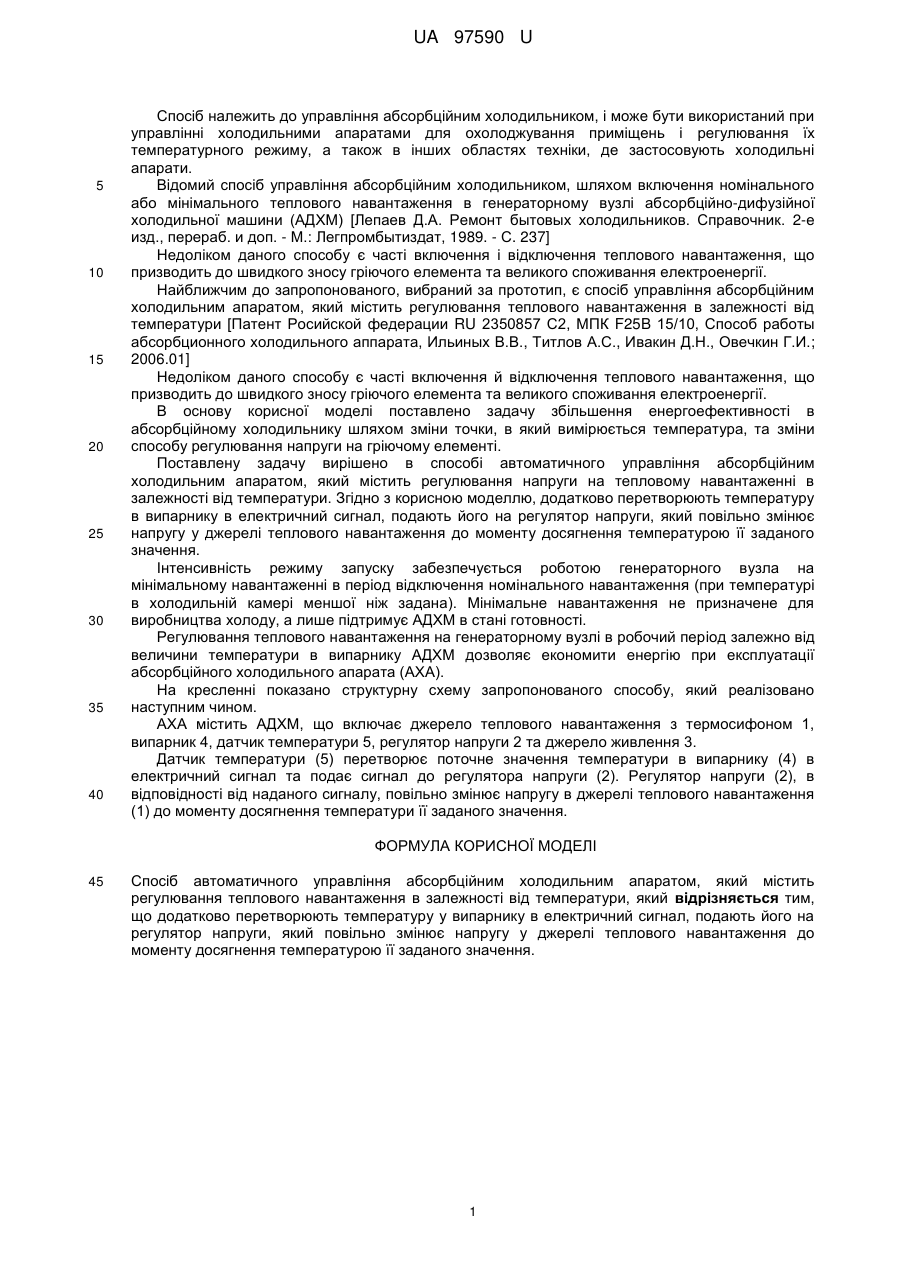

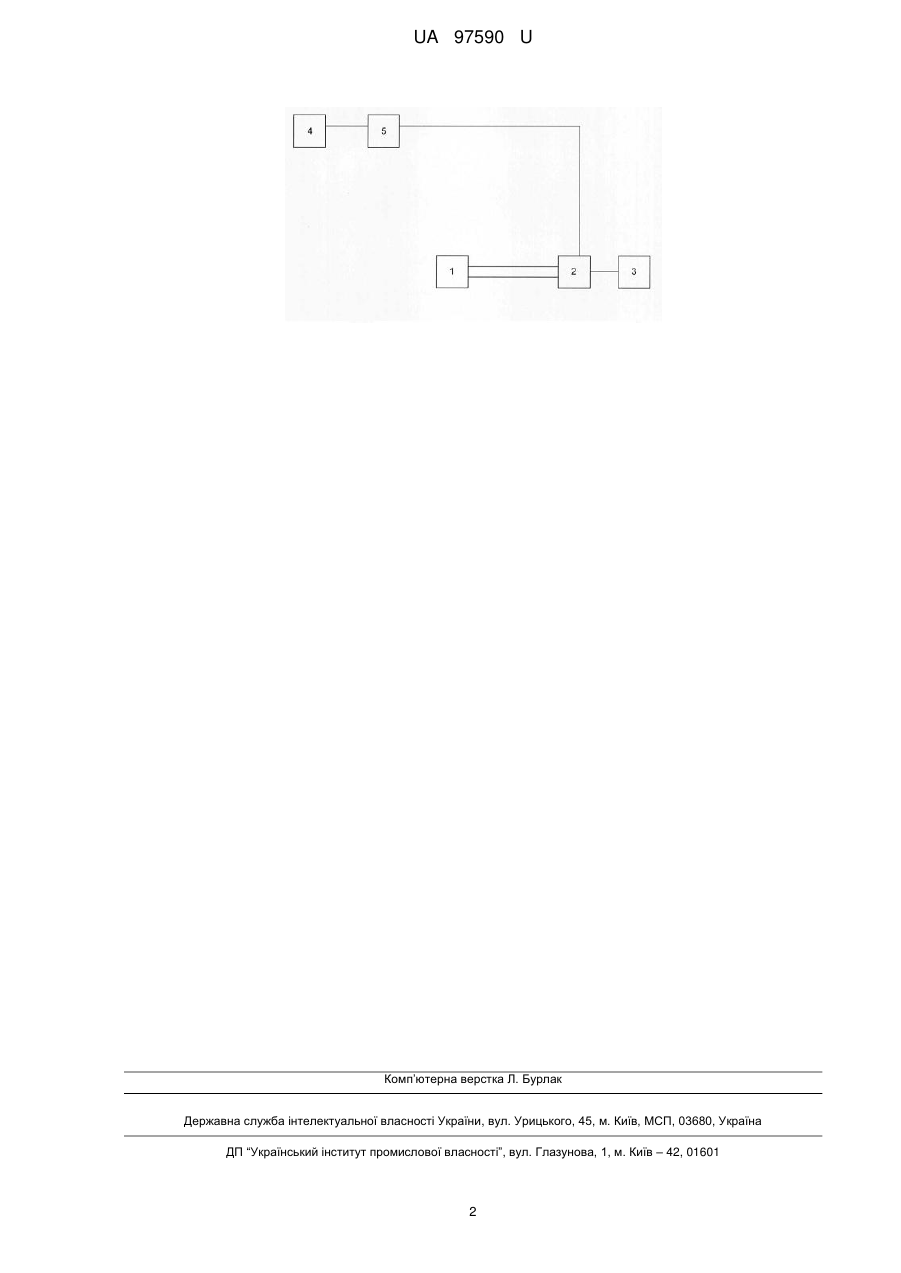

Реферат: UA 97590 U UA 97590 U 5 10 15 20 25 30 35 40 Спосіб належить до управління абсорбційним холодильником, і може бути використаний при управлінні холодильними апаратами для охолоджування приміщень і регулювання їх температурного режиму, а також в інших областях техніки, де застосовують холодильні апарати. Відомий спосіб управління абсорбційним холодильником, шляхом включення номінального або мінімального теплового навантаження в генераторному вузлі абсорбційно-дифузійної холодильної машини (АДХМ) [Лепаев Д.А. Ремонт бытовых холодильников. Справочник. 2-е изд., перераб. и доп. - М.: Легпромбытиздат, 1989. - С. 237] Недоліком даного способу є часті включення і відключення теплового навантаження, що призводить до швидкого зносу гріючого елемента та великого споживання електроенергії. Найближчим до запропонованого, вибраний за прототип, є спосіб управління абсорбційним холодильним апаратом, який містить регулювання теплового навантаження в залежності від температури [Патент Росийской федерации RU 2350857 С2, МПК F25B 15/10, Способ работы абсорбционного холодильного аппарата, Ильиных В.В., Титлов А.С., Ивакин Д.Н., Овечкин Г.И.; 2006.01] Недоліком даного способу є часті включення й відключення теплового навантаження, що призводить до швидкого зносу гріючого елемента та великого споживання електроенергії. В основу корисної моделі поставлено задачу збільшення енергоефективності в абсорбційному холодильнику шляхом зміни точки, в який вимірюється температура, та зміни способу регулювання напруги на гріючому елементі. Поставлену задачу вирішено в способі автоматичного управління абсорбційним холодильним апаратом, який містить регулювання напруги на тепловому навантаженні в залежності від температури. Згідно з корисною моделлю, додатково перетворюють температуру в випарнику в електричний сигнал, подають його на регулятор напруги, який повільно змінює напругу у джерелі теплового навантаження до моменту досягнення температурою її заданого значення. Інтенсивність режиму запуску забезпечується роботою генераторного вузла на мінімальному навантаженні в період відключення номінального навантаження (при температурі в холодильній камері меншої ніж задана). Мінімальне навантаження не призначене для виробництва холоду, а лише підтримує АДХМ в стані готовності. Регулювання теплового навантаження на генераторному вузлі в робочий період залежно від величини температури в випарнику АДХМ дозволяє економити енергію при експлуатації абсорбційного холодильного апарата (АХА). На кресленні показано структурну схему запропонованого способу, який реалізовано наступним чином. АХА містить АДХМ, що включає джерело теплового навантаження з термосифоном 1, випарник 4, датчик температури 5, регулятор напруги 2 та джерело живлення 3. Датчик температури (5) перетворює поточне значення температури в випарнику (4) в електричний сигнал та подає сигнал до регулятора напруги (2). Регулятор напруги (2), в відповідності від наданого сигналу, повільно змінює напругу в джерелі теплового навантаження (1) до моменту досягнення температури її заданого значення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб автоматичного управління абсорбційним холодильним апаратом, який містить регулювання теплового навантаження в залежності від температури, який відрізняється тим, що додатково перетворюють температуру у випарнику в електричний сигнал, подають його на регулятор напруги, який повільно змінює напругу у джерелі теплового навантаження до моменту досягнення температурою її заданого значення. 1 UA 97590 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
