Апарат для сатурації дефекованого соку

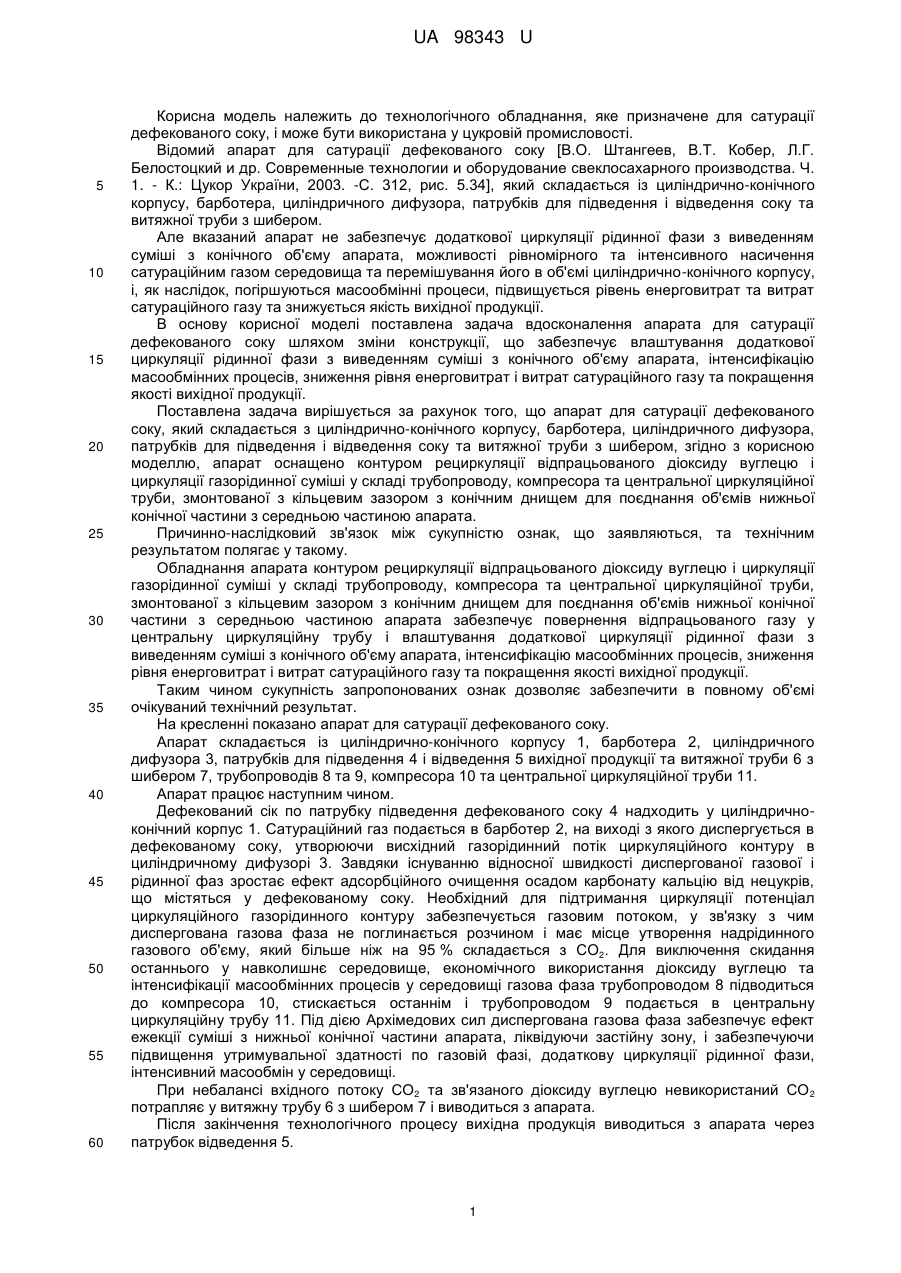

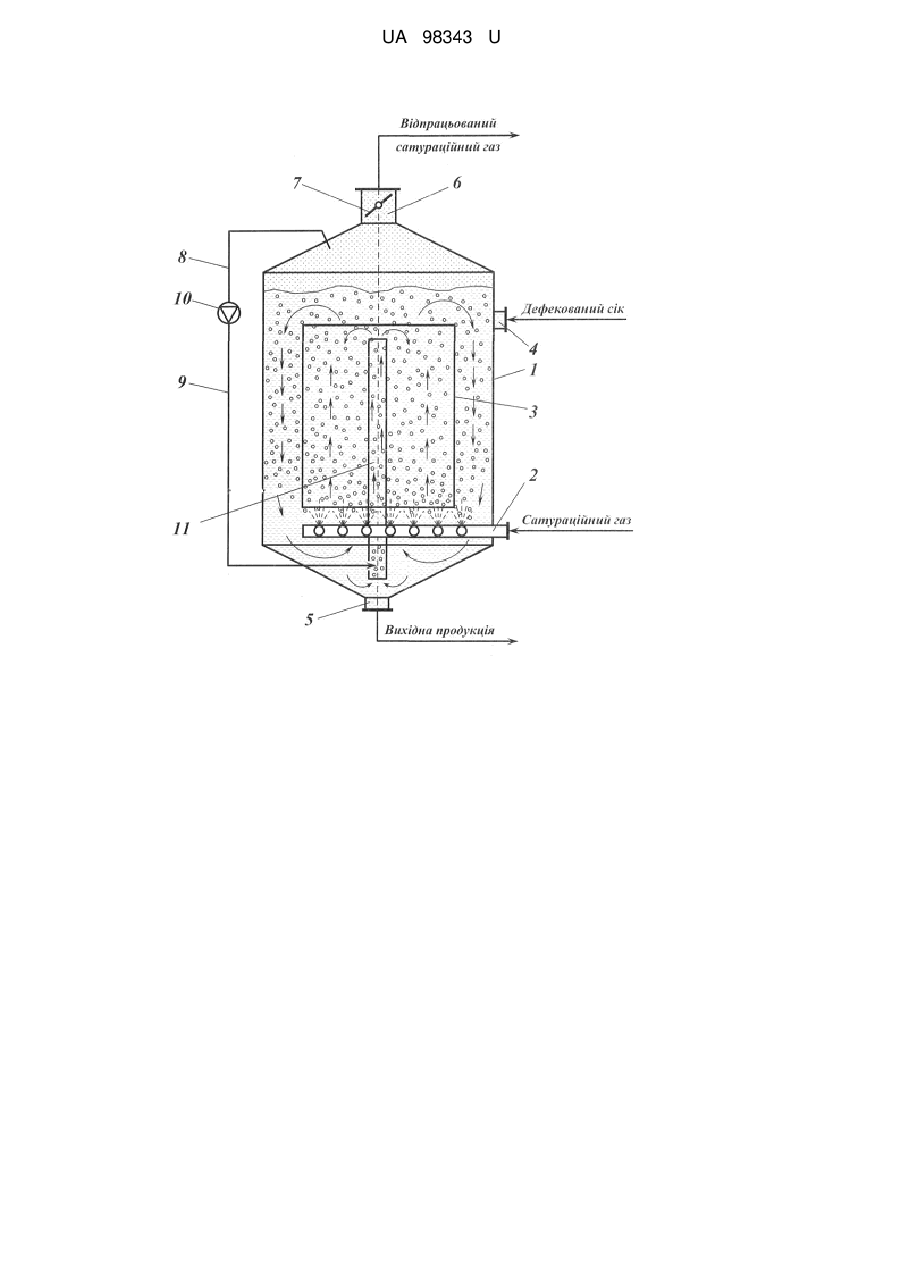

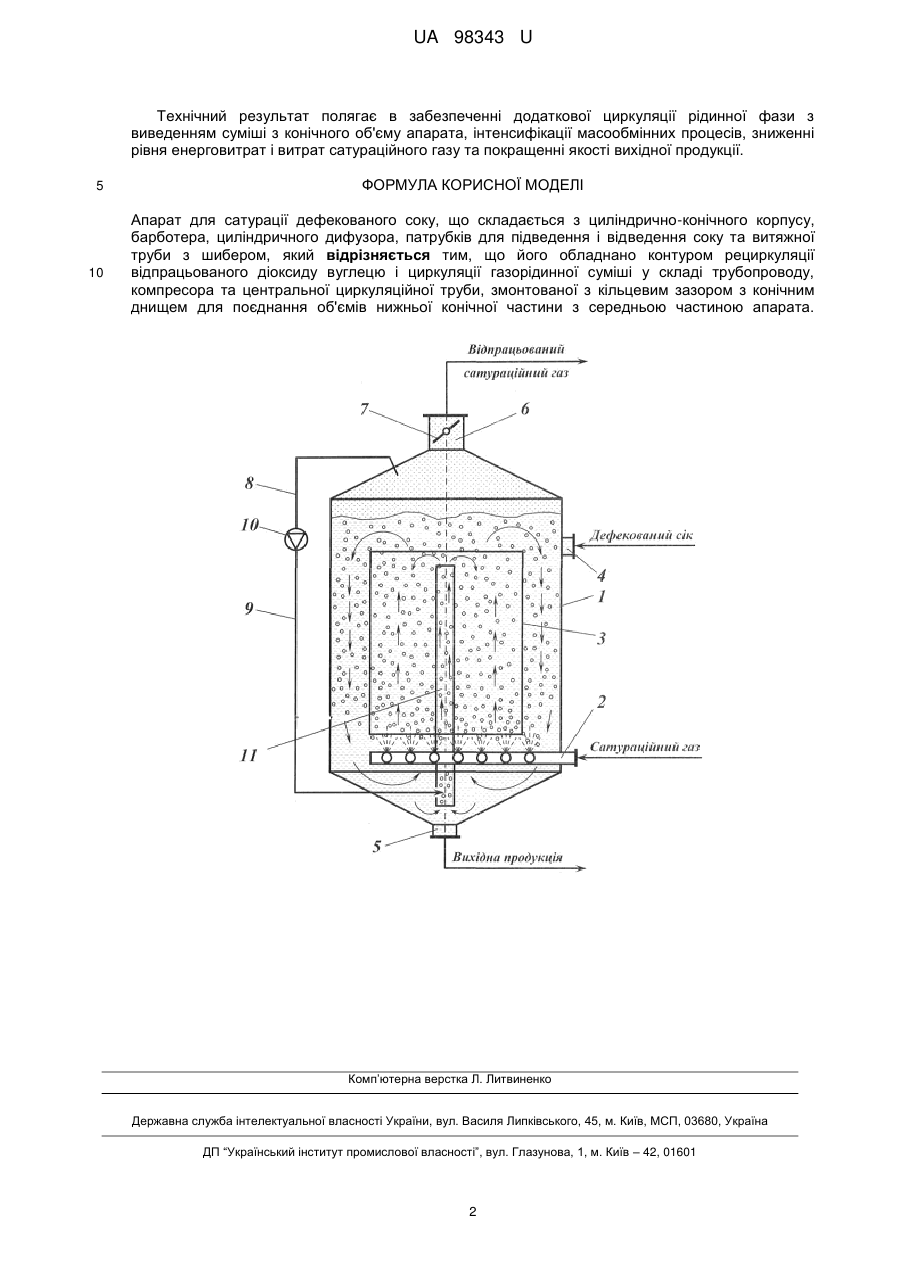

Реферат: UA 98343 U UA 98343 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технологічного обладнання, яке призначене для сатурації дефекованого соку, і може бути використана у цукровій промисловості. Відомий апарат для сатурації дефекованого соку [В.О. Штангеев, В.Т. Кобер, Л.Г. Белостоцкий и др. Современные технологии и оборудование свеклосахарного производства. Ч. 1. - К.: Цукор України, 2003. -С. 312, рис. 5.34], який складається із циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Але вказаний апарат не забезпечує додаткової циркуляції рідинної фази з виведенням суміші з конічного об'єму апарата, можливості рівномірного та інтенсивного насичення сатураційним газом середовища та перемішування його в об'ємі циліндрично-конічного корпусу, і, як наслідок, погіршуються масообмінні процеси, підвищується рівень енерговитрат та витрат сатураційного газу та знижується якість вихідної продукції. В основу корисної моделі поставлена задача вдосконалення апарата для сатурації дефекованого соку шляхом зміни конструкції, що забезпечує влаштування додаткової циркуляції рідинної фази з виведенням суміші з конічного об'єму апарата, інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Поставлена задача вирішується за рахунок того, що апарат для сатурації дефекованого соку, який складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером, згідно з корисною моделлю, апарат оснащено контуром рециркуляції відпрацьованого діоксиду вуглецю і циркуляції газорідинної суміші у складі трубопроводу, компресора та центральної циркуляційної труби, змонтованої з кільцевим зазором з конічним днищем для поєднання об'ємів нижньої конічної частини з середньою частиною апарата. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Обладнання апарата контуром рециркуляції відпрацьованого діоксиду вуглецю і циркуляції газорідинної суміші у складі трубопроводу, компресора та центральної циркуляційної труби, змонтованої з кільцевим зазором з конічним днищем для поєднання об'ємів нижньої конічної частини з середньою частиною апарата забезпечує повернення відпрацьованого газу у центральну циркуляційну трубу і влаштування додаткової циркуляції рідинної фази з виведенням суміші з конічного об'єму апарата, інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано апарат для сатурації дефекованого соку. Апарат складається із циліндрично-конічного корпусу 1, барботера 2, циліндричного дифузора 3, патрубків для підведення 4 і відведення 5 вихідної продукції та витяжної труби 6 з шибером 7, трубопроводів 8 та 9, компресора 10 та центральної циркуляційної труби 11. Апарат працює наступним чином. Дефекований сік по патрубку підведення дефекованого соку 4 надходить у циліндричноконічний корпус 1. Сатураційний газ подається в барботер 2, на виході з якого диспергується в дефекованому соку, утворюючи висхідний газорідинний потік циркуляційного контуру в циліндричному дифузорі 3. Завдяки існуванню відносної швидкості диспергованої газової і рідинної фаз зростає ефект адсорбційного очищення осадом карбонату кальцію від нецукрів, що містяться у дефекованому соку. Необхідний для підтримання циркуляції потенціал циркуляційного газорідинного контуру забезпечується газовим потоком, у зв'язку з чим диспергована газова фаза не поглинається розчином і має місце утворення надрідинного газового об'єму, який більше ніж на 95 % складається з СО2. Для виключення скидання останнього у навколишнє середовище, економічного використання діоксиду вуглецю та інтенсифікації масообмінних процесів у середовищі газова фаза трубопроводом 8 підводиться до компресора 10, стискається останнім і трубопроводом 9 подається в центральну циркуляційну трубу 11. Під дією Архімедових сил диспергована газова фаза забезпечує ефект ежекції суміші з нижньої конічної частини апарата, ліквідуючи застійну зону, і забезпечуючи підвищення утримувальної здатності по газовій фазі, додаткову циркуляції рідинної фази, інтенсивний масообмін у середовищі. При небалансі вхідного потоку СО2 та зв'язаного діоксиду вуглецю невикористаний СО 2 потрапляє у витяжну трубу 6 з шибером 7 і виводиться з апарата. Після закінчення технологічного процесу вихідна продукція виводиться з апарата через патрубок відведення 5. 1 UA 98343 U Технічний результат полягає в забезпеченні додаткової циркуляції рідинної фази з виведенням суміші з конічного об'єму апарата, інтенсифікації масообмінних процесів, зниженні рівня енерговитрат і витрат сатураційного газу та покращенні якості вихідної продукції. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Апарат для сатурації дефекованого соку, що складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером, який відрізняється тим, що його обладнано контуром рециркуляції відпрацьованого діоксиду вуглецю і циркуляції газорідинної суміші у складі трубопроводу, компресора та центральної циркуляційної труби, змонтованої з кільцевим зазором з конічним днищем для поєднання об'ємів нижньої конічної частини з середньою частиною апарата. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
