Маслоутворювач – вотатор

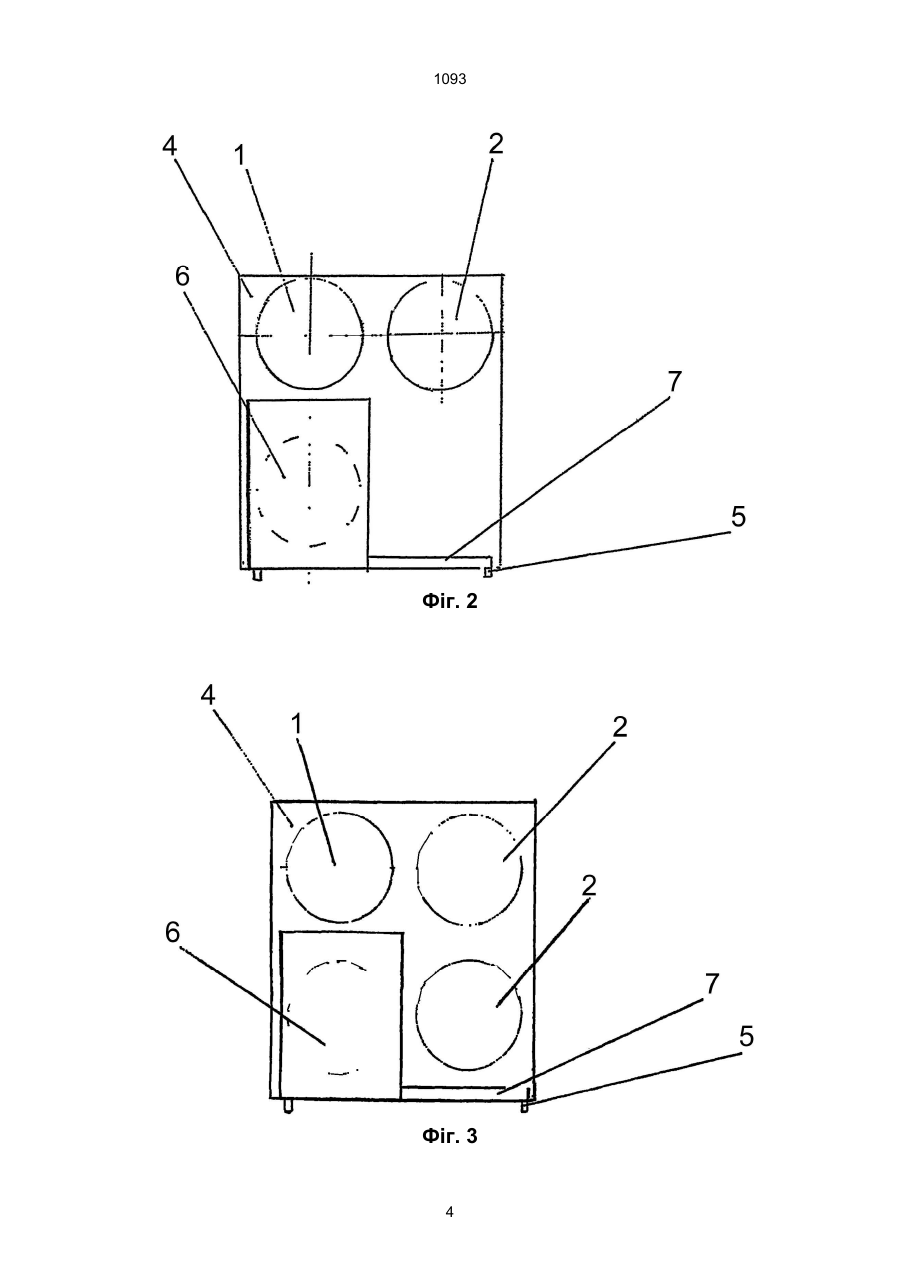

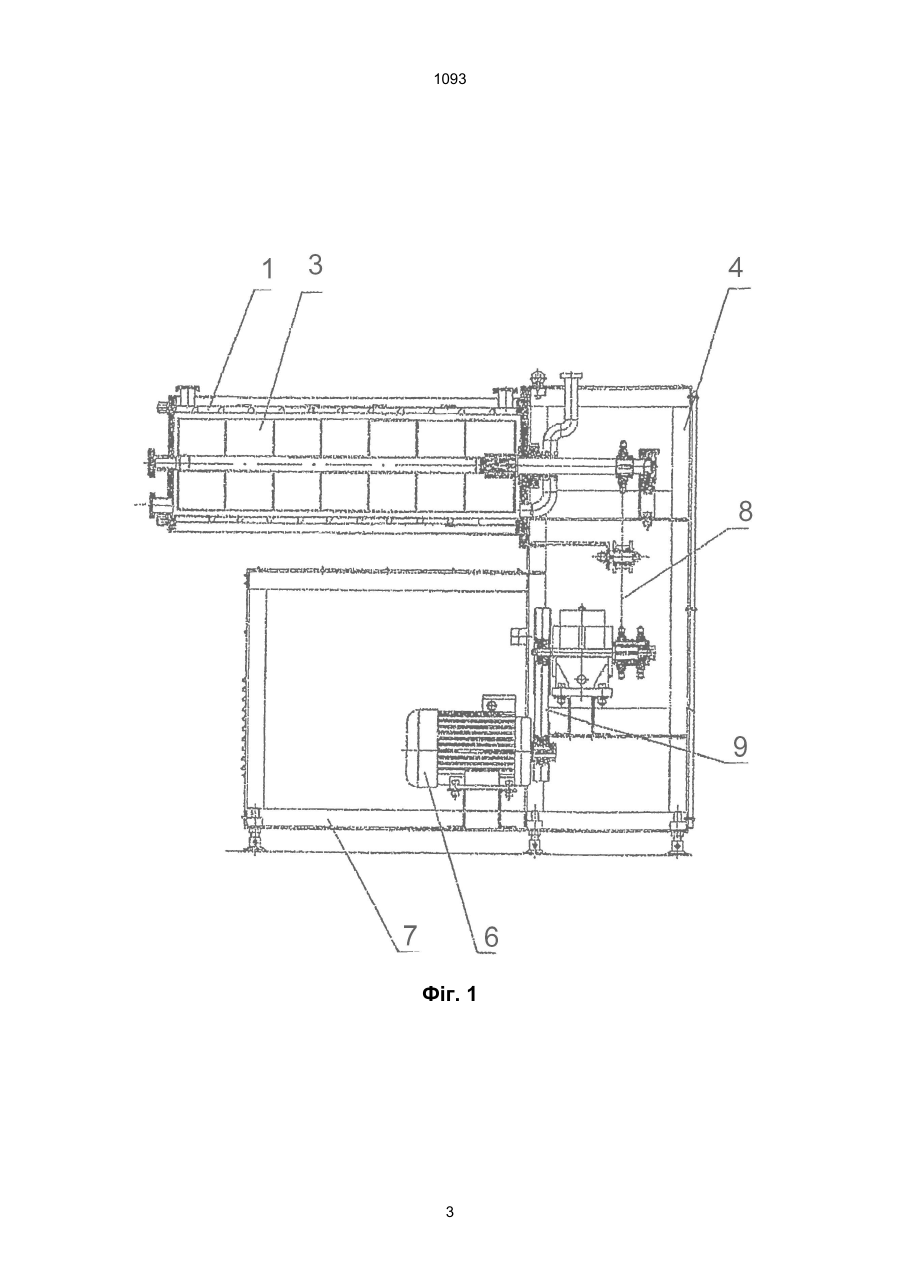

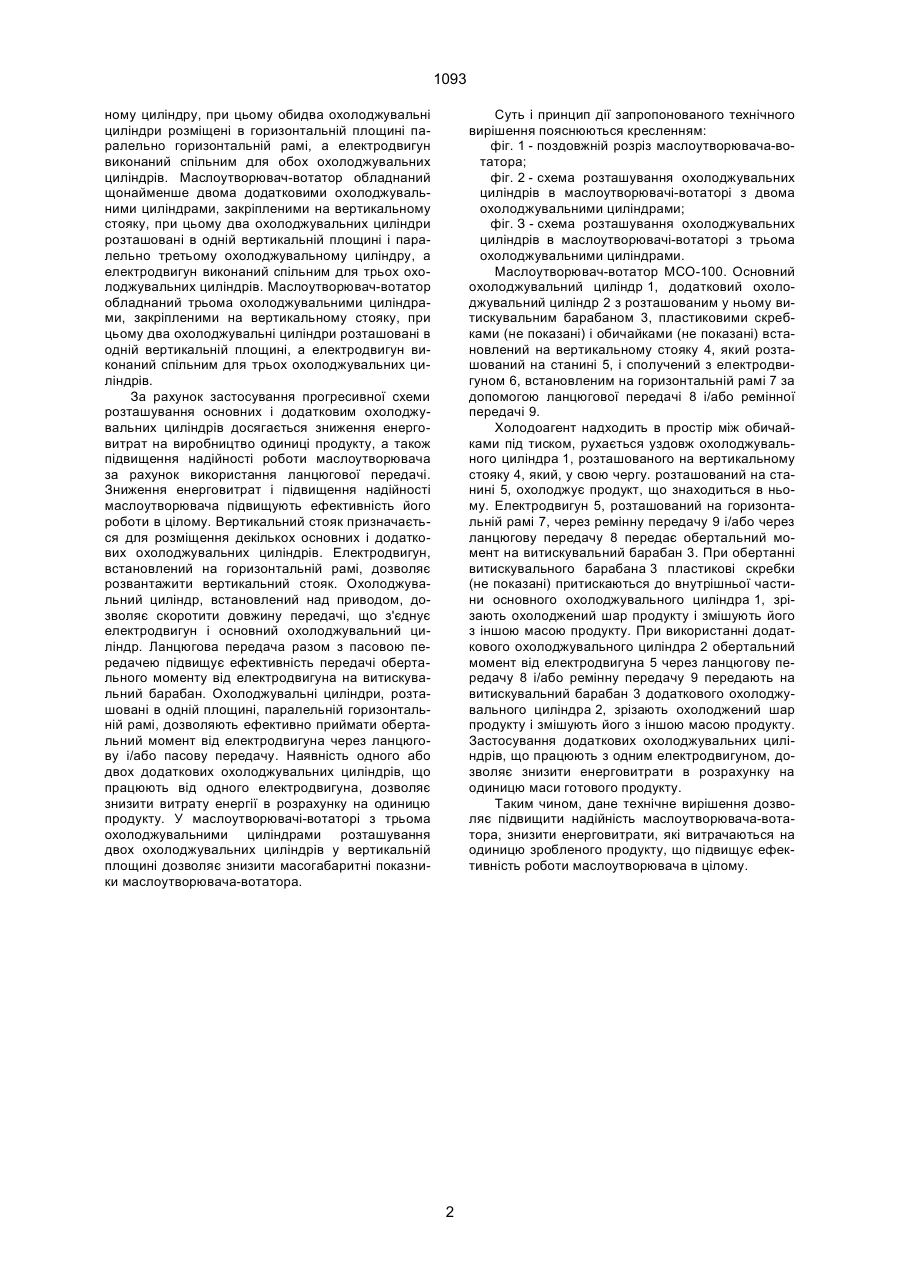

1. Маслоутворювач - вотатор, що містить охолоджувальний циліндр з витискувальним барабаном, встановлений на станині, електродвигун, пасову передачу, який відрізняється тим, що станина обладнана вертикальним стояком, електродвигун встановлений на горизонтальній рамі, а основний охолоджувальний циліндр розташований на вертикальному стояку і встановлений над електродвигуном, при цьому електродвигун сполучений з витискувальним барабаном за допомогою ланцюгової і/або пасової передачі. 1093 ному циліндру, при цьому обидва охолоджувальні циліндри розміщені в горизонтальній площині паралельно горизонтальній рамі, а електродвигун виконаний спільним для обох охолоджувальних циліндрів. Маслоутворювач-вотатор обладнаний щонайменше двома додатковими охолоджувальними циліндрами, закріпленими на вертикальному стояку, при цьому два охолоджувальних циліндри розташовані в одній вертикальній площині і паралельно третьому охолоджувальному циліндру, а електродвигун виконаний спільним для трьох охолоджувальних циліндрів. Маслоутворювач-вотатор обладнаний трьома охолоджувальними циліндрами, закріпленими на вертикальному стояку, при цьому два охолоджувальні циліндри розташовані в одній вертикальній площині, а електродвигун виконаний спільним для трьох охолоджувальних циліндрів. За рахунок застосування прогресивної схеми розташування основних і додатковим охолоджувальних циліндрів досягається зниження енерговитрат на виробництво одиниці продукту, а також підвищення надійності роботи маслоутворювача за рахунок використання ланцюгової передачі. Зниження енерговитрат і підвищення надійності маслоутворювача підвищують ефективність його роботи в цілому. Вертикальний стояк призначається для розміщення декількох основних і додаткових охолоджувальних циліндрів. Електродвигун, встановлений на горизонтальній рамі, дозволяє розвантажити вертикальний стояк. Охолоджувальний циліндр, встановлений над приводом, дозволяє скоротити довжину передачі, що з'єднує електродвигун і основний охолоджувальний циліндр. Ланцюгова передача разом з пасовою передачею підвищує ефективність передачі обертального моменту від електродвигуна на витискувальний барабан. Охолоджувальні циліндри, розташовані в одній площині, паралельній горизонтальній рамі, дозволяють ефективно приймати обертальний момент від електродвигуна через ланцюгову і/або пасову передачу. Наявність одного або двох додаткових охолоджувальних циліндрів, що працюють від одного електродвигуна, дозволяє знизити витрату енергії в розрахунку на одиницю продукту. У маслоутворювачі-вотаторі з трьома охолоджувальними циліндрами розташування двох охолоджувальних циліндрів у вертикальній площині дозволяє знизити масогабаритні показники маслоутворювача-вотатора. Суть і принцип дії запропонованого технічного вирішення пояснюються кресленням: фіг. 1 - поздовжній розріз маслоутворювача-вотатора; фіг. 2 - схема розташування охолоджувальних циліндрів в маслоутворювачі-вотаторі з двома охолоджувальними циліндрами; фіг. З - схема розташування охолоджувальних циліндрів в маслоутворювачі-вотаторі з трьома охолоджувальними циліндрами. Маслоутворювач-вотатор МСО-100. Основний охолоджувальний циліндр 1, додатковий охолоджувальний циліндр 2 з розташованим у ньому витискувальним барабаном 3, пластиковими скребками (не показані) і обичайками (не показані) встановлений на вертикальному стояку 4, який розташований на станині 5, і сполучений з електродвигуном 6, встановленим на горизонтальній рамі 7 за допомогою ланцюгової передачі 8 і/або ремінної передачі 9. Холодоагент надходить в простір між обичайками під тиском, рухається уздовж охолоджувального циліндра 1, розташованого на вертикальному стояку 4, який, у свою чергу. розташований на станині 5, охолоджує продукт, що знаходиться в ньому. Електродвигун 5, розташований на горизонтальній рамі 7, через ремінну передачу 9 і/або через ланцюгову передачу 8 передає обертальний момент на витискувальний барабан 3. При обертанні витискувального барабана 3 пластикові скребки (не показані) притискаються до внутрішньої частини основного охолоджувального циліндра 1, зрізають охолоджений шар продукту і змішують його з іншою масою продукту. При використанні додаткового охолоджувального циліндра 2 обертальний момент від електродвигуна 5 через ланцюгову передачу 8 і/або ремінну передачу 9 передають на витискувальний барабан 3 додаткового охолоджувального циліндра 2, зрізають охолоджений шар продукту і змішують його з іншою масою продукту. Застосування додаткових охолоджувальних циліндрів, що працюють з одним електродвигуном, дозволяє знизити енерговитрати в розрахунку на одиницю маси готового продукту. Таким чином, дане технічне вирішення дозволяє підвищити надійність маслоутворювача-вотатора, знизити енерговитрати, які витрачаються на одиницю зробленого продукту, що підвищує ефективність роботи маслоутворювача в цілому. 2 1093 Фіг. 1 3 1093 Фіг. 2 Фіг. 3 4 1093 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
