Тара для зберігання та транспортування зелені або овочів, або фруктів

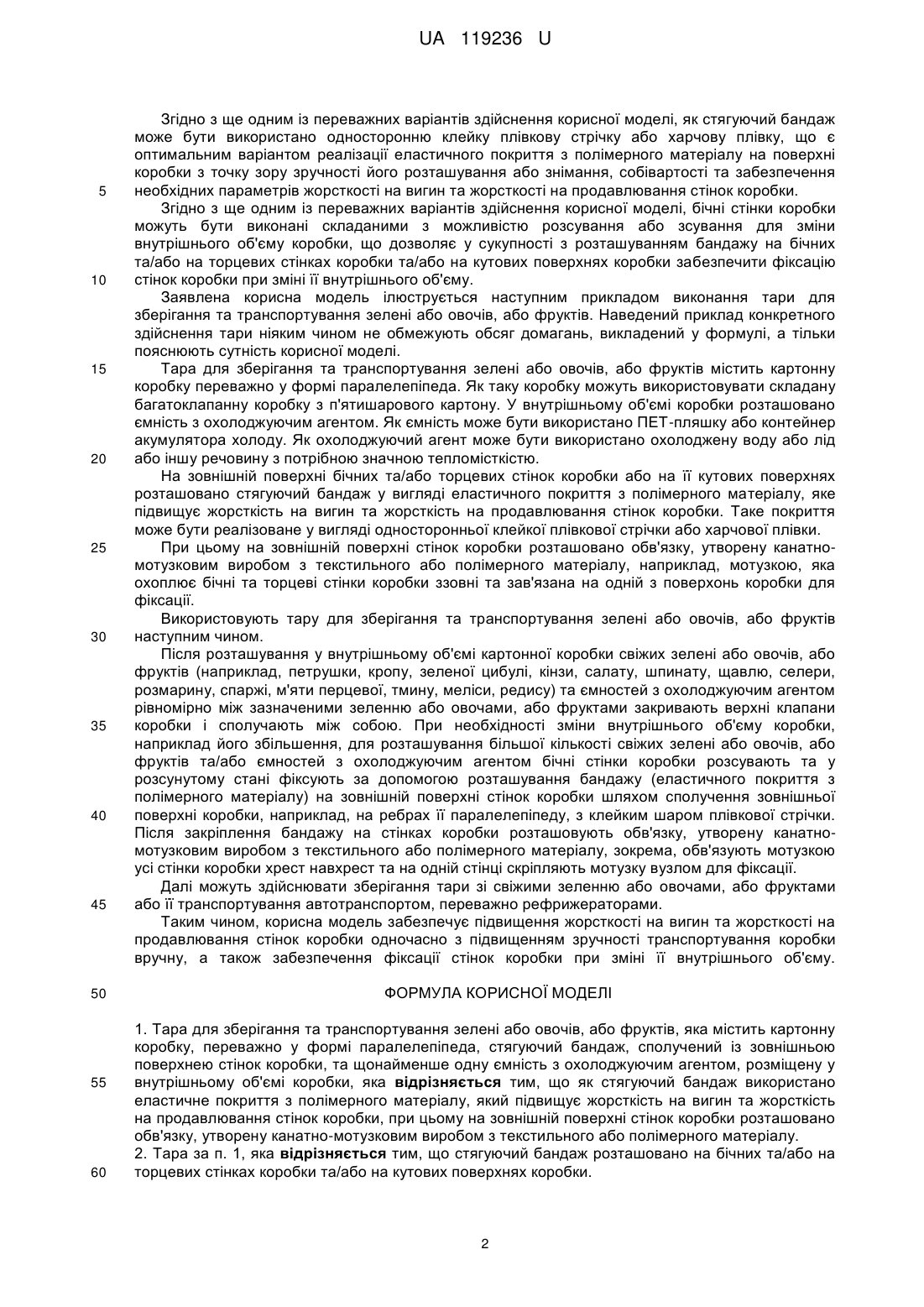

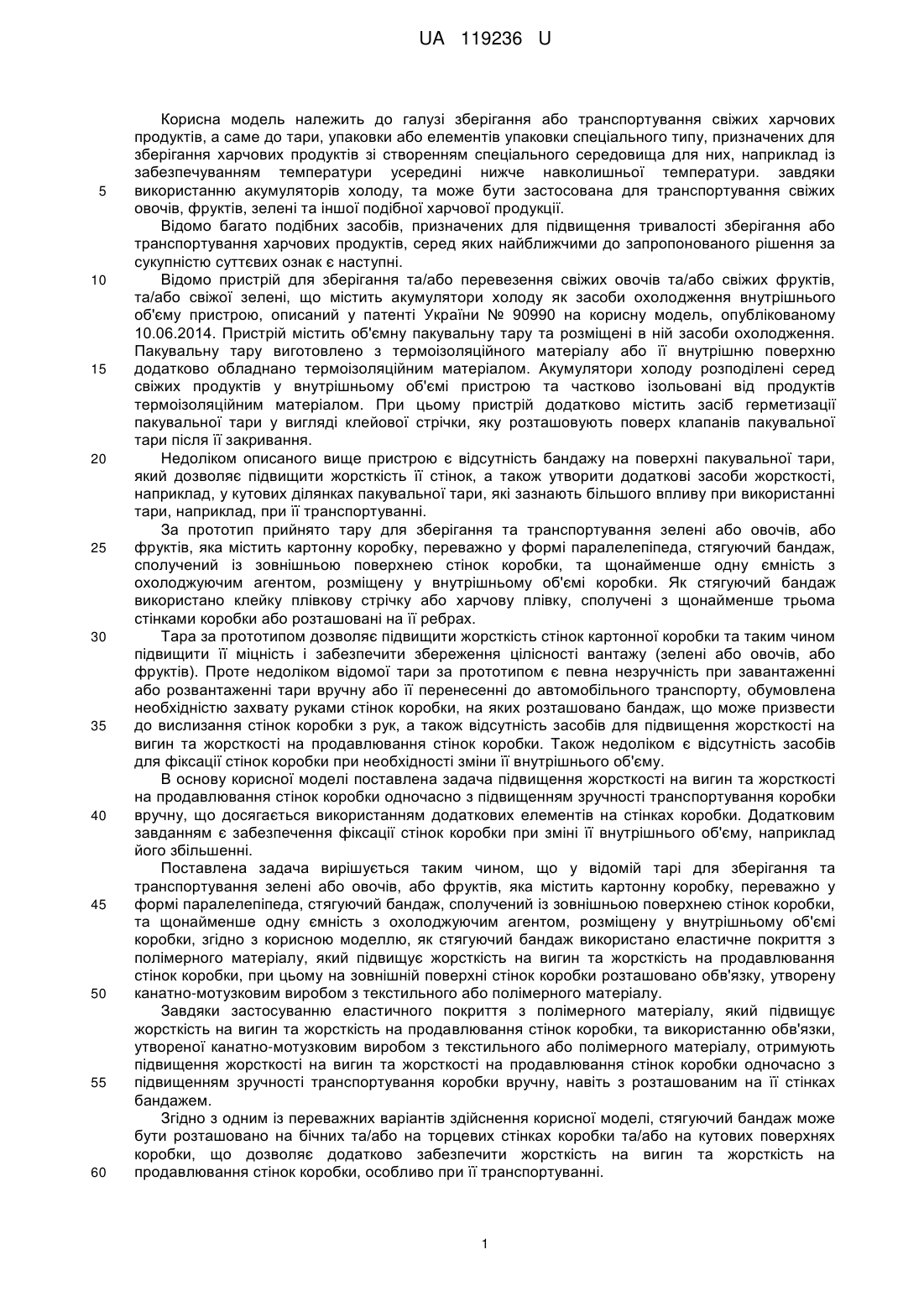

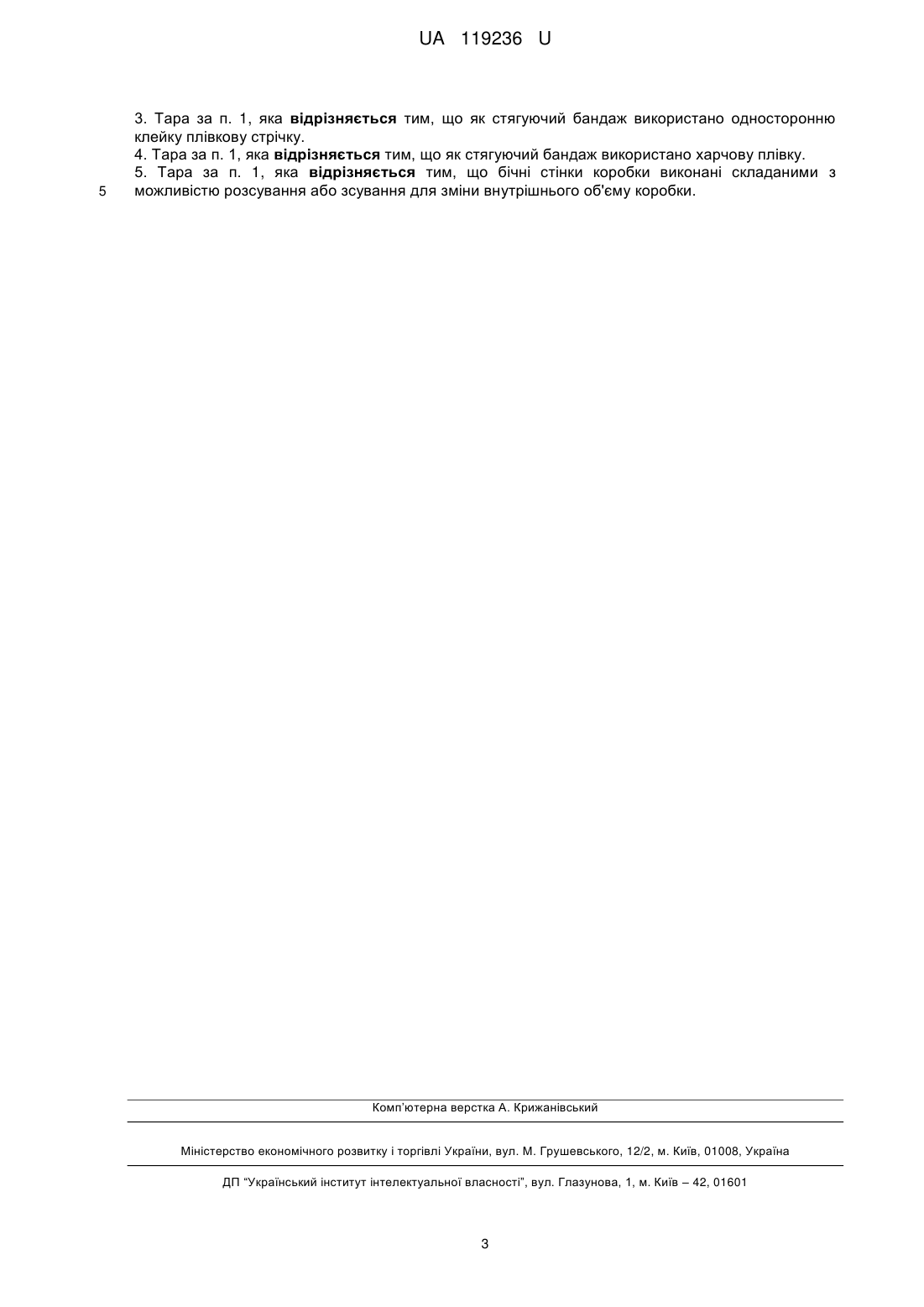

Реферат: Тара для зберігання та транспортування зелені або овочів, або фруктів має картонну коробку, переважно у формі паралелепіпеда, стягуючий бандаж, сполучений із зовнішньою поверхнею стінок коробки, та щонайменше одну ємність з охолоджуючим агентом, розміщену у внутрішньому об'ємі коробки. Як стягуючий бандаж використано еластичне покриття з полімерного матеріалу, який підвищує жорсткість на вигин та жорсткість на продавлювання стінок коробки. На зовнішній поверхні стінок коробки розташовано обв'язку, утворену канатномотузковим виробом з текстильного або полімерного матеріалу. UA 119236 U (12) UA 119236 U UA 119236 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі зберігання або транспортування свіжих харчових продуктів, а саме до тари, упаковки або елементів упаковки спеціального типу, призначених для зберігання харчових продуктів зі створенням спеціального середовища для них, наприклад із забезпечуванням температури усередині нижче навколишньої температури. завдяки використанню акумуляторів холоду, та може бути застосована для транспортування свіжих овочів, фруктів, зелені та іншої подібної харчової продукції. Відомо багато подібних засобів, призначених для підвищення тривалості зберігання або транспортування харчових продуктів, серед яких найближчими до запропонованого рішення за сукупністю суттєвих ознак є наступні. Відомо пристрій для зберігання та/або перевезення свіжих овочів та/або свіжих фруктів, та/або свіжої зелені, що містить акумулятори холоду як засоби охолодження внутрішнього об'єму пристрою, описаний у патенті України № 90990 на корисну модель, опублікованому 10.06.2014. Пристрій містить об'ємну пакувальну тару та розміщені в ній засоби охолодження. Пакувальну тару виготовлено з термоізоляційного матеріалу або її внутрішню поверхню додатково обладнано термоізоляційним матеріалом. Акумулятори холоду розподілені серед свіжих продуктів у внутрішньому об'ємі пристрою та частково ізольовані від продуктів термоізоляційним матеріалом. При цьому пристрій додатково містить засіб герметизації пакувальної тари у вигляді клейової стрічки, яку розташовують поверх клапанів пакувальної тари після її закривання. Недоліком описаного вище пристрою є відсутність бандажу на поверхні пакувальної тари, який дозволяє підвищити жорсткість її стінок, а також утворити додаткові засоби жорсткості, наприклад, у кутових ділянках пакувальної тари, які зазнають більшого впливу при використанні тари, наприклад, при її транспортуванні. За прототип прийнято тару для зберігання та транспортування зелені або овочів, або фруктів, яка містить картонну коробку, переважно у формі паралелепіпеда, стягуючий бандаж, сполучений із зовнішньою поверхнею стінок коробки, та щонайменше одну ємність з охолоджуючим агентом, розміщену у внутрішньому об'ємі коробки. Як стягуючий бандаж використано клейку плівкову стрічку або харчову плівку, сполучені з щонайменше трьома стінками коробки або розташовані на її ребрах. Тара за прототипом дозволяє підвищити жорсткість стінок картонної коробки та таким чином підвищити її міцність і забезпечити збереження цілісності вантажу (зелені або овочів, або фруктів). Проте недоліком відомої тари за прототипом є певна незручність при завантаженні або розвантаженні тари вручну або її перенесенні до автомобільного транспорту, обумовлена необхідністю захвату руками стінок коробки, на яких розташовано бандаж, що може призвести до вислизання стінок коробки з рук, а також відсутність засобів для підвищення жорсткості на вигин та жорсткості на продавлювання стінок коробки. Також недоліком є відсутність засобів для фіксації стінок коробки при необхідності зміни її внутрішнього об'єму. В основу корисної моделі поставлена задача підвищення жорсткості на вигин та жорсткості на продавлювання стінок коробки одночасно з підвищенням зручності транспортування коробки вручну, що досягається використанням додаткових елементів на стінках коробки. Додатковим завданням є забезпечення фіксації стінок коробки при зміні її внутрішнього об'єму, наприклад його збільшенні. Поставлена задача вирішується таким чином, що у відомій тарі для зберігання та транспортування зелені або овочів, або фруктів, яка містить картонну коробку, переважно у формі паралелепіпеда, стягуючий бандаж, сполучений із зовнішньою поверхнею стінок коробки, та щонайменше одну ємність з охолоджуючим агентом, розміщену у внутрішньому об'ємі коробки, згідно з корисною моделлю, як стягуючий бандаж використано еластичне покриття з полімерного матеріалу, який підвищує жорсткість на вигин та жорсткість на продавлювання стінок коробки, при цьому на зовнішній поверхні стінок коробки розташовано обв'язку, утворену канатно-мотузковим виробом з текстильного або полімерного матеріалу. Завдяки застосуванню еластичного покриття з полімерного матеріалу, який підвищує жорсткість на вигин та жорсткість на продавлювання стінок коробки, та використанню обв'язки, утвореної канатно-мотузковим виробом з текстильного або полімерного матеріалу, отримують підвищення жорсткості на вигин та жорсткості на продавлювання стінок коробки одночасно з підвищенням зручності транспортування коробки вручну, навіть з розташованим на її стінках бандажем. Згідно з одним із переважних варіантів здійснення корисної моделі, стягуючий бандаж може бути розташовано на бічних та/або на торцевих стінках коробки та/або на кутових поверхнях коробки, що дозволяє додатково забезпечити жорсткість на вигин та жорсткість на продавлювання стінок коробки, особливо при її транспортуванні. 1 UA 119236 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з ще одним із переважних варіантів здійснення корисної моделі, як стягуючий бандаж може бути використано односторонню клейку плівкову стрічку або харчову плівку, що є оптимальним варіантом реалізації еластичного покриття з полімерного матеріалу на поверхні коробки з точку зору зручності його розташування або знімання, собівартості та забезпечення необхідних параметрів жорсткості на вигин та жорсткості на продавлювання стінок коробки. Згідно з ще одним із переважних варіантів здійснення корисної моделі, бічні стінки коробки можуть бути виконані складаними з можливістю розсування або зсування для зміни внутрішнього об'єму коробки, що дозволяє у сукупності з розташуванням бандажу на бічних та/або на торцевих стінках коробки та/або на кутових поверхнях коробки забезпечити фіксацію стінок коробки при зміні її внутрішнього об'єму. Заявлена корисна модель ілюструється наступним прикладом виконання тари для зберігання та транспортування зелені або овочів, або фруктів. Наведений приклад конкретного здійснення тари ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють сутність корисної моделі. Тара для зберігання та транспортування зелені або овочів, або фруктів містить картонну коробку переважно у формі паралелепіпеда. Як таку коробку можуть використовувати складану багатоклапанну коробку з п'ятишарового картону. У внутрішньому об'ємі коробки розташовано ємність з охолоджуючим агентом. Як ємність може бути використано ПЕТ-пляшку або контейнер акумулятора холоду. Як охолоджуючий агент може бути використано охолоджену воду або лід або іншу речовину з потрібною значною тепломісткістю. На зовнішній поверхні бічних та/або торцевих стінок коробки або на її кутових поверхнях розташовано стягуючий бандаж у вигляді еластичного покриття з полімерного матеріалу, яке підвищує жорсткість на вигин та жорсткість на продавлювання стінок коробки. Таке покриття може бути реалізоване у вигляді односторонньої клейкої плівкової стрічки або харчової плівки. При цьому на зовнішній поверхні стінок коробки розташовано обв'язку, утворену канатномотузковим виробом з текстильного або полімерного матеріалу, наприклад, мотузкою, яка охоплює бічні та торцеві стінки коробки ззовні та зав'язана на одній з поверхонь коробки для фіксації. Використовують тару для зберігання та транспортування зелені або овочів, або фруктів наступним чином. Після розташування у внутрішньому об'ємі картонної коробки свіжих зелені або овочів, або фруктів (наприклад, петрушки, кропу, зеленої цибулі, кінзи, салату, шпинату, щавлю, селери, розмарину, спаржі, м'яти перцевої, тмину, меліси, редису) та ємностей з охолоджуючим агентом рівномірно між зазначеними зеленню або овочами, або фруктами закривають верхні клапани коробки і сполучають між собою. При необхідності зміни внутрішнього об'єму коробки, наприклад його збільшення, для розташування більшої кількості свіжих зелені або овочів, або фруктів та/або ємностей з охолоджуючим агентом бічні стінки коробки розсувають та у розсунутому стані фіксують за допомогою розташування бандажу (еластичного покриття з полімерного матеріалу) на зовнішній поверхні стінок коробки шляхом сполучення зовнішньої поверхні коробки, наприклад, на ребрах її паралелепіпеду, з клейким шаром плівкової стрічки. Після закріплення бандажу на стінках коробки розташовують обв'язку, утворену канатномотузковим виробом з текстильного або полімерного матеріалу, зокрема, обв'язують мотузкою усі стінки коробки хрест навхрест та на одній стінці скріпляють мотузку вузлом для фіксації. Далі можуть здійснювати зберігання тари зі свіжими зеленню або овочами, або фруктами або її транспортування автотранспортом, переважно рефрижераторами. Таким чином, корисна модель забезпечує підвищення жорсткості на вигин та жорсткості на продавлювання стінок коробки одночасно з підвищенням зручності транспортування коробки вручну, а також забезпечення фіксації стінок коробки при зміні її внутрішнього об'єму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Тара для зберігання та транспортування зелені або овочів, або фруктів, яка містить картонну коробку, переважно у формі паралелепіпеда, стягуючий бандаж, сполучений із зовнішньою поверхнею стінок коробки, та щонайменше одну ємність з охолоджуючим агентом, розміщену у внутрішньому об'ємі коробки, яка відрізняється тим, що як стягуючий бандаж використано еластичне покриття з полімерного матеріалу, який підвищує жорсткість на вигин та жорсткість на продавлювання стінок коробки, при цьому на зовнішній поверхні стінок коробки розташовано обв'язку, утворену канатно-мотузковим виробом з текстильного або полімерного матеріалу. 2. Тара за п. 1, яка відрізняється тим, що стягуючий бандаж розташовано на бічних та/або на торцевих стінках коробки та/або на кутових поверхнях коробки. 2 UA 119236 U 5 3. Тара за п. 1, яка відрізняється тим, що як стягуючий бандаж використано односторонню клейку плівкову стрічку. 4. Тара за п. 1, яка відрізняється тим, що як стягуючий бандаж використано харчову плівку. 5. Тара за п. 1, яка відрізняється тим, що бічні стінки коробки виконані складаними з можливістю розсування або зсування для зміни внутрішнього об'єму коробки. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
