Конструктивний елемент іграшкового конструктора

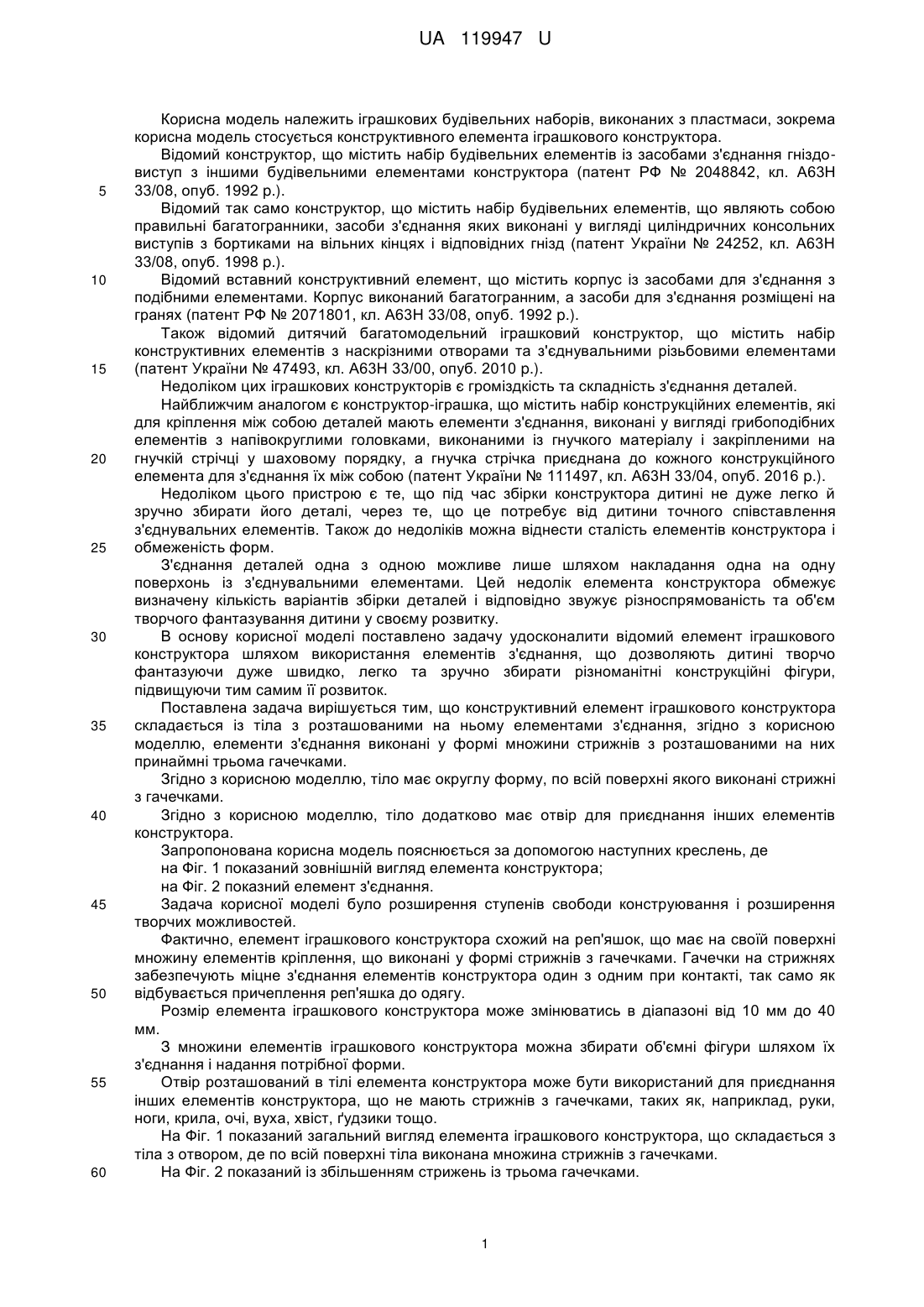

Реферат: UA 119947 U UA 119947 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить іграшкових будівельних наборів, виконаних з пластмаси, зокрема корисна модель стосується конструктивного елемента іграшкового конструктора. Відомий конструктор, що містить набір будівельних елементів із засобами з'єднання гніздовиступ з іншими будівельними елементами конструктора (патент РФ № 2048842, кл. А63Н 33/08, опуб. 1992 p.). Відомий так само конструктор, що містить набір будівельних елементів, що являють собою правильні багатогранники, засоби з'єднання яких виконані у вигляді циліндричних консольних виступів з бортиками на вільних кінцях і відповідних гнізд (патент України № 24252, кл. А63Н 33/08, опуб. 1998 p.). Відомий вставний конструктивний елемент, що містить корпус із засобами для з'єднання з подібними елементами. Корпус виконаний багатогранним, а засоби для з'єднання розміщені на гранях (патент РФ № 2071801, кл. А63Н 33/08, опуб. 1992 p.). Також відомий дитячий багатомодельний іграшковий конструктор, що містить набір конструктивних елементів з наскрізними отворами та з'єднувальними різьбовими елементами (патент України № 47493, кл. А63Н 33/00, опуб. 2010 p.). Недоліком цих іграшкових конструкторів є громіздкість та складність з'єднання деталей. Найближчим аналогом є конструктор-іграшка, що містить набір конструкційних елементів, які для кріплення між собою деталей мають елементи з'єднання, виконані у вигляді грибоподібних елементів з напівокруглими головками, виконаними із гнучкого матеріалу і закріпленими на гнучкій стрічці у шаховому порядку, а гнучка стрічка приєднана до кожного конструкційного елемента для з'єднання їх між собою (патент України № 111497, кл. А63Н 33/04, опуб. 2016 p.). Недоліком цього пристрою є те, що під час збірки конструктора дитині не дуже легко й зручно збирати його деталі, через те, що це потребує від дитини точного співставлення з'єднувальних елементів. Також до недоліків можна віднести сталість елементів конструктора і обмеженість форм. З'єднання деталей одна з одною можливе лише шляхом накладання одна на одну поверхонь із з'єднувальними елементами. Цей недолік елемента конструктора обмежує визначену кількість варіантів збірки деталей і відповідно звужує різноспрямованість та об'єм творчого фантазування дитини у своєму розвитку. В основу корисної моделі поставлено задачу удосконалити відомий елемент іграшкового конструктора шляхом використання елементів з'єднання, що дозволяють дитині творчо фантазуючи дуже швидко, легко та зручно збирати різноманітні конструкційні фігури, підвищуючи тим самим її розвиток. Поставлена задача вирішується тим, що конструктивний елемент іграшкового конструктора складається із тіла з розташованими на ньому елементами з'єднання, згідно з корисною моделлю, елементи з'єднання виконані у формі множини стрижнів з розташованими на них принаймні трьома гачечками. Згідно з корисною моделлю, тіло має округлу форму, по всій поверхні якого виконані стрижні з гачечками. Згідно з корисною моделлю, тіло додатково має отвір для приєднання інших елементів конструктора. Запропонована корисна модель пояснюється за допомогою наступних креслень, де на Фіг. 1 показаний зовнішній вигляд елемента конструктора; на Фіг. 2 показний елемент з'єднання. Задача корисної моделі було розширення ступенів свободи конструювання і розширення творчих можливостей. Фактично, елемент іграшкового конструктора схожий на реп'яшок, що має на своїй поверхні множину елементів кріплення, що виконані у формі стрижнів з гачечками. Гачечки на стрижнях забезпечують міцне з'єднання елементів конструктора один з одним при контакті, так само як відбувається причеплення реп'яшка до одягу. Розмір елемента іграшкового конструктора може змінюватись в діапазоні від 10 мм до 40 мм. З множини елементів іграшкового конструктора можна збирати об'ємні фігури шляхом їх з'єднання і надання потрібної форми. Отвір розташований в тілі елемента конструктора може бути використаний для приєднання інших елементів конструктора, що не мають стрижнів з гачечками, таких як, наприклад, руки, ноги, крила, очі, вуха, хвіст, ґудзики тощо. На Фіг. 1 показаний загальний вигляд елемента іграшкового конструктора, що складається з тіла з отвором, де по всій поверхні тіла виконана множина стрижнів з гачечками. На Фіг. 2 показаний із збільшенням стрижень із трьома гачечками. 1 UA 119947 U 5 10 Конструктивний елемент іграшкового конструктора складається з тіла 1, у якому розташований отвір 2, а по всій поверхні тіла виконана множина стрижнів 3 з гачечками 4. Створення статичних конструкцій за допомогою описаного конструктивного елемента іграшкового конструктора не вимагає великих зусиль та додаткових інструкцій, і розраховано для дітей середнього і старшого віку, а також може бути цікавим заняттям для дорослих. Конструктивний елемент іграшкового конструктора використовується наступним чином. З маси конструктивних елементів іграшкового конструктора шляхом прикладання одного елемента до іншого формується просторове тіло, наприклад тіло тварини, що має тулуб і/або лапи, і/або голову, і/або хвіст, та ін. Використовуючи отвори в конструктивному елементі іграшкового конструктора до голови можуть бути приєднані інші елементи, що утворюють очі, вуха, рот, роги тощо. До тулуба можуть бути приєднані лапи, хвіст тощо. Завдяки нескладним маніпуляціям одержуємо об'ємну іграшку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Конструктивний елемент іграшкового конструктора, що складається із тіла з розташованими на ньому елементами з'єднання, який відрізняється тим, що елементи з'єднання виконані у формі множини стрижнів з розташованими на них принаймні трьома гачечками. 2. Конструктивний елемент іграшкового конструктора за п. 1, який відрізняється тим, що тіло має округлу форму, по всій поверхні якого виконані стрижні з гачечками. 3. Конструктивний елемент іграшкового конструктора за п. 1, який відрізняється тим, що тіло додатково має отвір для приєднання інших елементів конструктора. 2 UA 119947 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
