Широкоштабовий стан гарячої прокатки

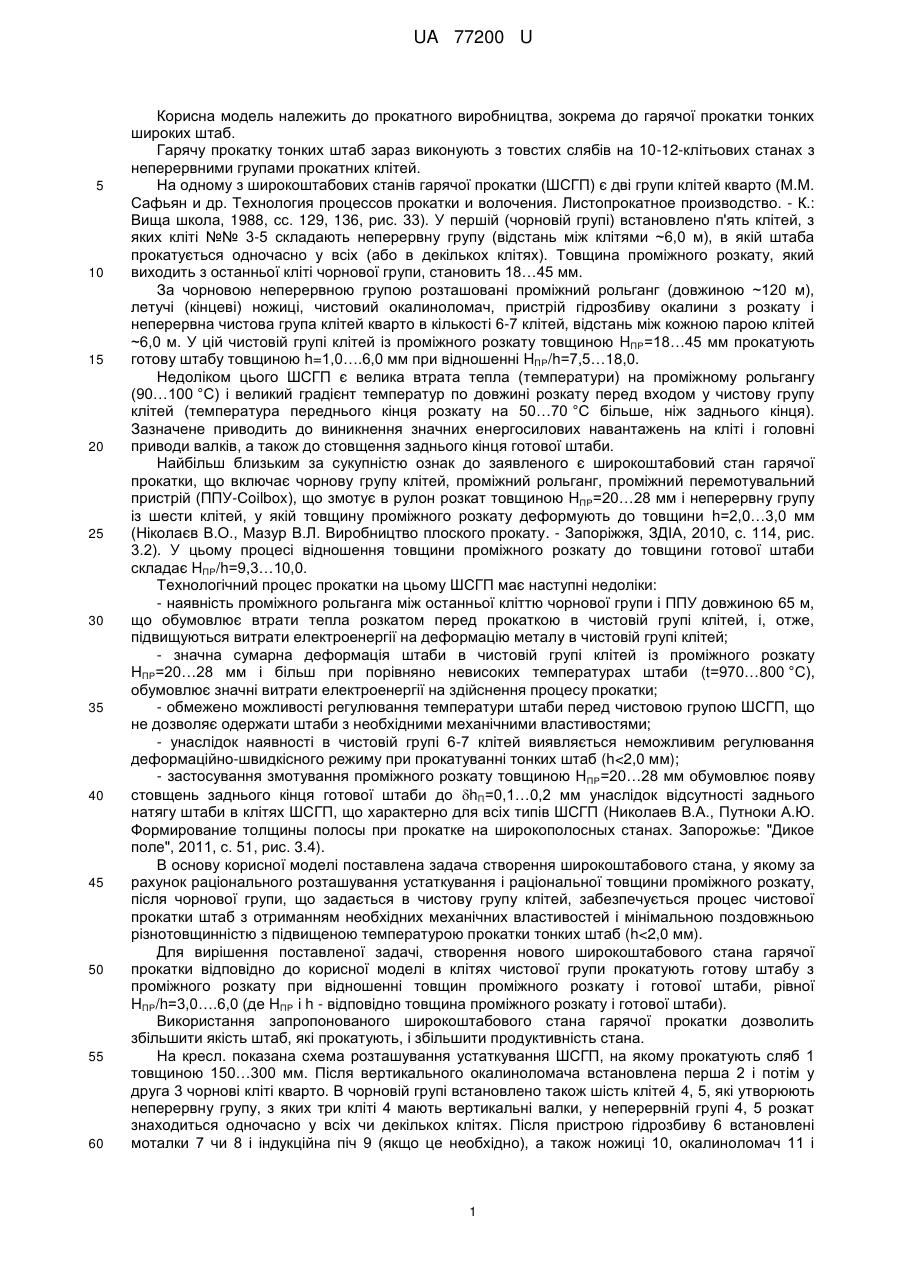

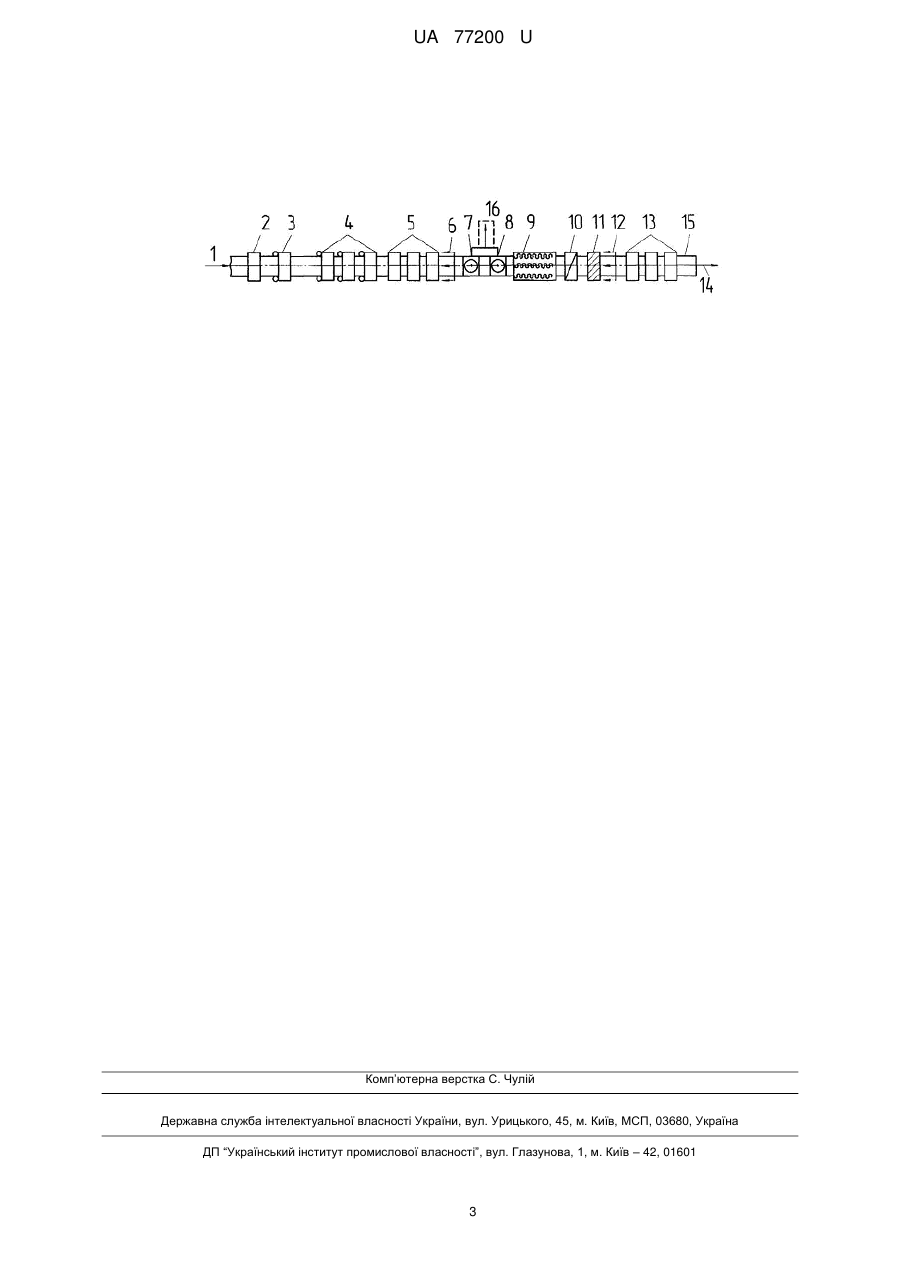

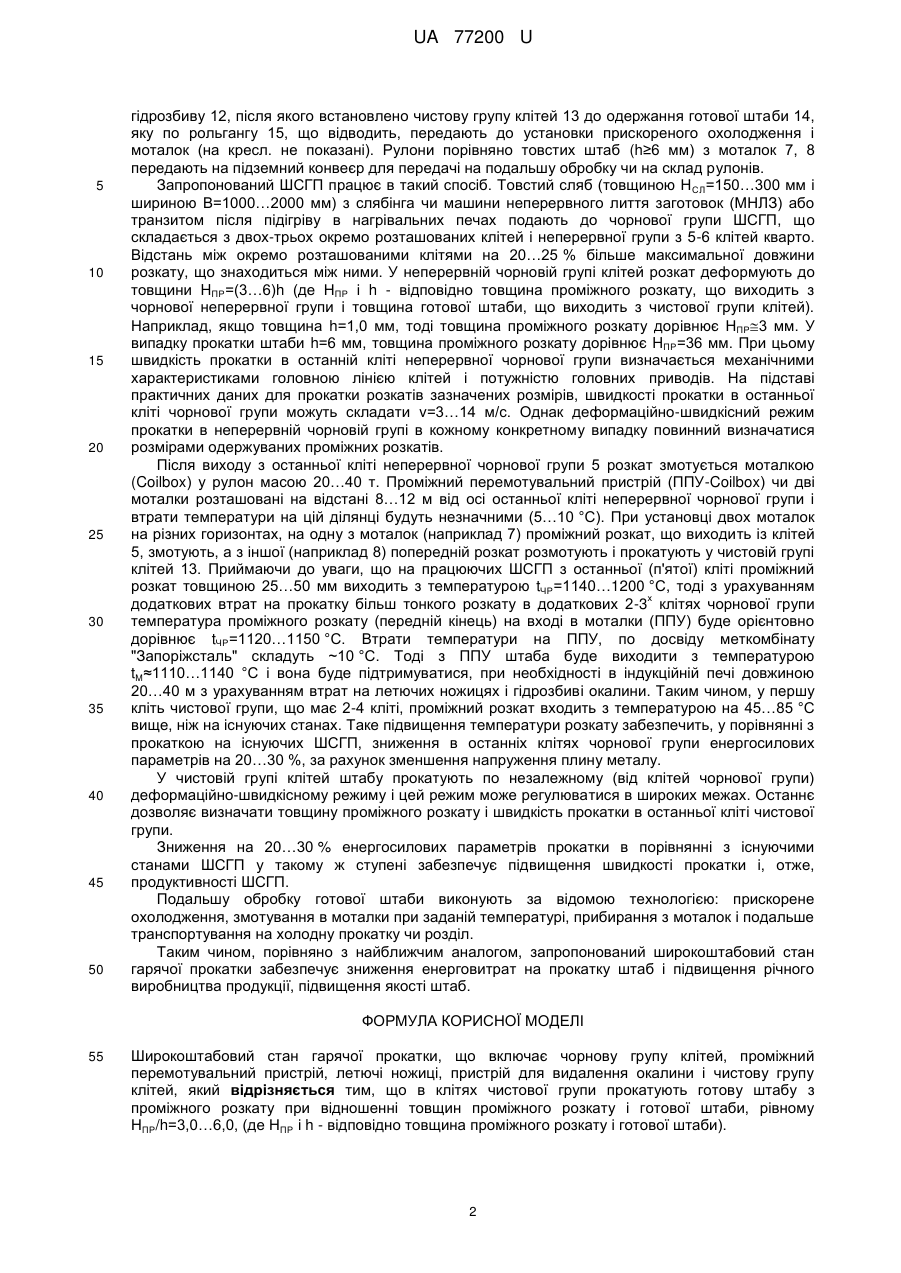

Реферат: Широкоштабовий стан гарячої прокатки включає чорнову групу клітей, проміжний перемотувальний пристрій, летючі ножиці, пристрій для видалення окалини і чистову групу клітей. У клітях чистової групи прокатують готову штабу з проміжного розкату. UA 77200 U (54) ШИРОКОШТАБОВИЙ СТАН ГАРЯЧОЇ ПРОКАТКИ UA 77200 U UA 77200 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до прокатного виробництва, зокрема до гарячої прокатки тонких широких штаб. Гарячу прокатку тонких штаб зараз виконують з товстих слябів на 10-12-клітьових станах з неперервними групами прокатних клітей. На одному з широкоштабових станів гарячої прокатки (ШСГП) є дві групи клітей кварто (М.М. Сафьян и др. Технология процессов прокатки и волочения. Листопрокатное производство. - К.: Вища школа, 1988, сс. 129, 136, рис. 33). У першій (чорновій групі) встановлено п'ять клітей, з яких кліті №№ 3-5 складають неперервну групу (відстань між клітями ~6,0 м), в якій штаба прокатується одночасно у всіх (або в декількох клітях). Товщина проміжного розкату, який виходить з останньої кліті чорнової групи, становить 18…45 мм. За чорновою неперервною групою розташовані проміжний рольганг (довжиною ~120 м), летучі (кінцеві) ножиці, чистовий окалиноломач, пристрій гідрозбиву окалини з розкату і неперервна чистова група клітей кварто в кількості 6-7 клітей, відстань між кожною парою клітей ~6,0 м. У цій чистовій групі клітей із проміжного розкату товщиною HПР=18…45 мм прокатують готову штабу товщиною h=1,0….6,0 мм при відношенні HПР/h=7,5…18,0. Недоліком цього ШСГП є велика втрата тепла (температури) на проміжному рольгангу (90…100 °C) і великий градієнт температур по довжині розкату перед входом у чистову групу клітей (температура переднього кінця розкату на 50…70 °C більше, ніж заднього кінця). Зазначене приводить до виникнення значних енергосилових навантажень на кліті і головні приводи валків, а також до стовщення заднього кінця готової штаби. Найбільш близьким за сукупністю ознак до заявленого є широкоштабовий стан гарячої прокатки, що включає чорнову групу клітей, проміжний рольганг, проміжний перемотувальний пристрій (ППУ-Сoilbox), що змотує в рулон розкат товщиною HПР=20…28 мм і неперервну групу із шести клітей, у якій товщину проміжного розкату деформують до товщини h=2,0…3,0 мм (Ніколаєв В.О., Мазур В.Л. Виробництво плоского прокату. - Запоріжжя, ЗДІА, 2010, с. 114, рис. 3.2). У цьому процесі відношення товщини проміжного розкату до товщини готової штаби складає HПР/h=9,3…10,0. Технологічний процес прокатки на цьому ШСГП має наступні недоліки: - наявність проміжного рольганга між останньої кліттю чорнової групи і ППУ довжиною 65 м, що обумовлює втрати тепла розкатом перед прокаткою в чистовій групі клітей, і, отже, підвищуються витрати електроенергії на деформацію металу в чистовій групі клітей; - значна сумарна деформація штаби в чистовій групі клітей із проміжного розкату HПР=20…28 мм і більш при порівняно невисоких температурах штаби (t=970…800 °C), обумовлює значні витрати електроенергії на здійснення процесу прокатки; - обмежено можливості регулювання температури штаби перед чистовою групою ШСГП, що не дозволяє одержати штаби з необхідними механічними властивостями; - унаслідок наявності в чистовій групі 6-7 клітей виявляється неможливим регулювання деформаційно-швидкісного режиму при прокатуванні тонких штаб (h
