З’єднання змінної жорсткості

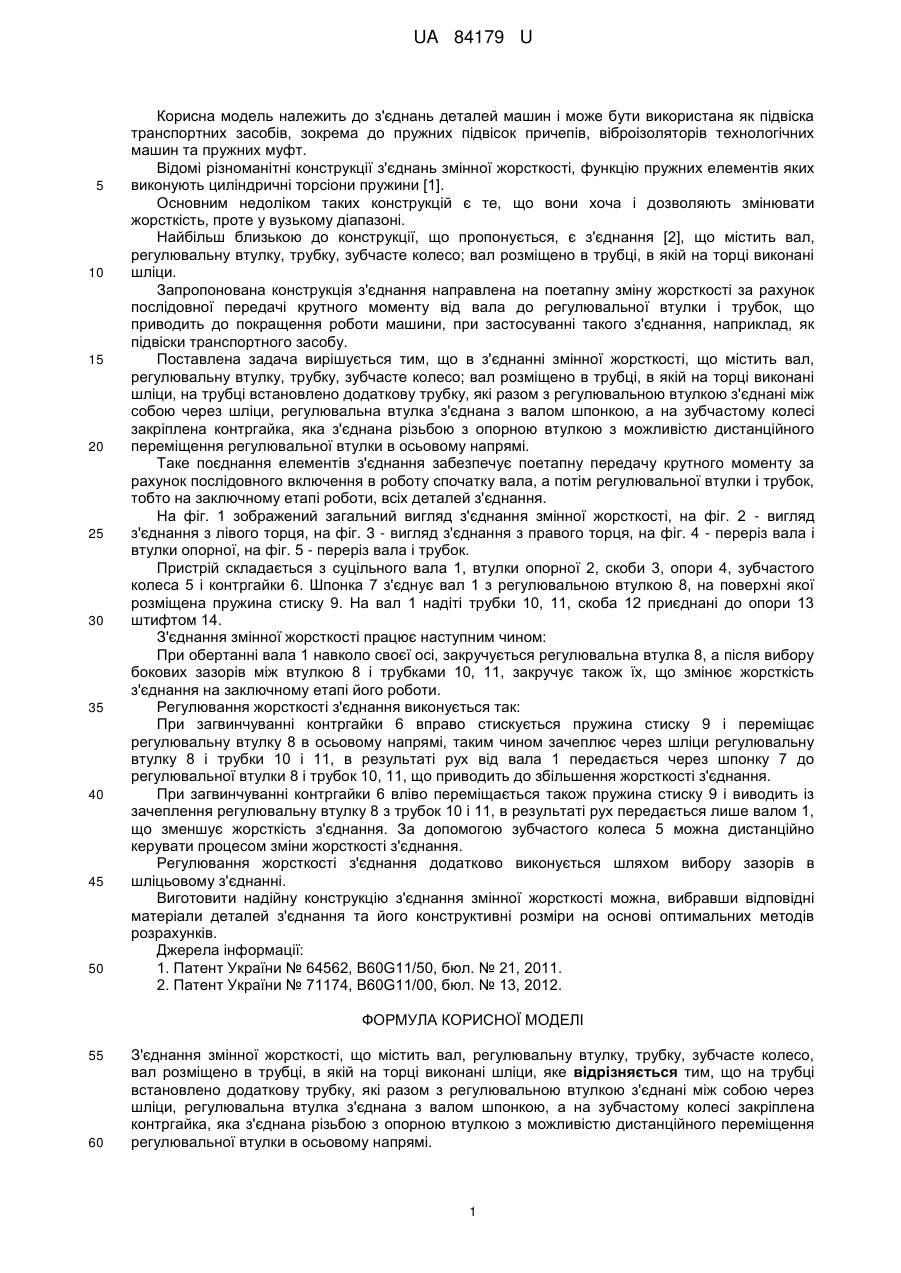

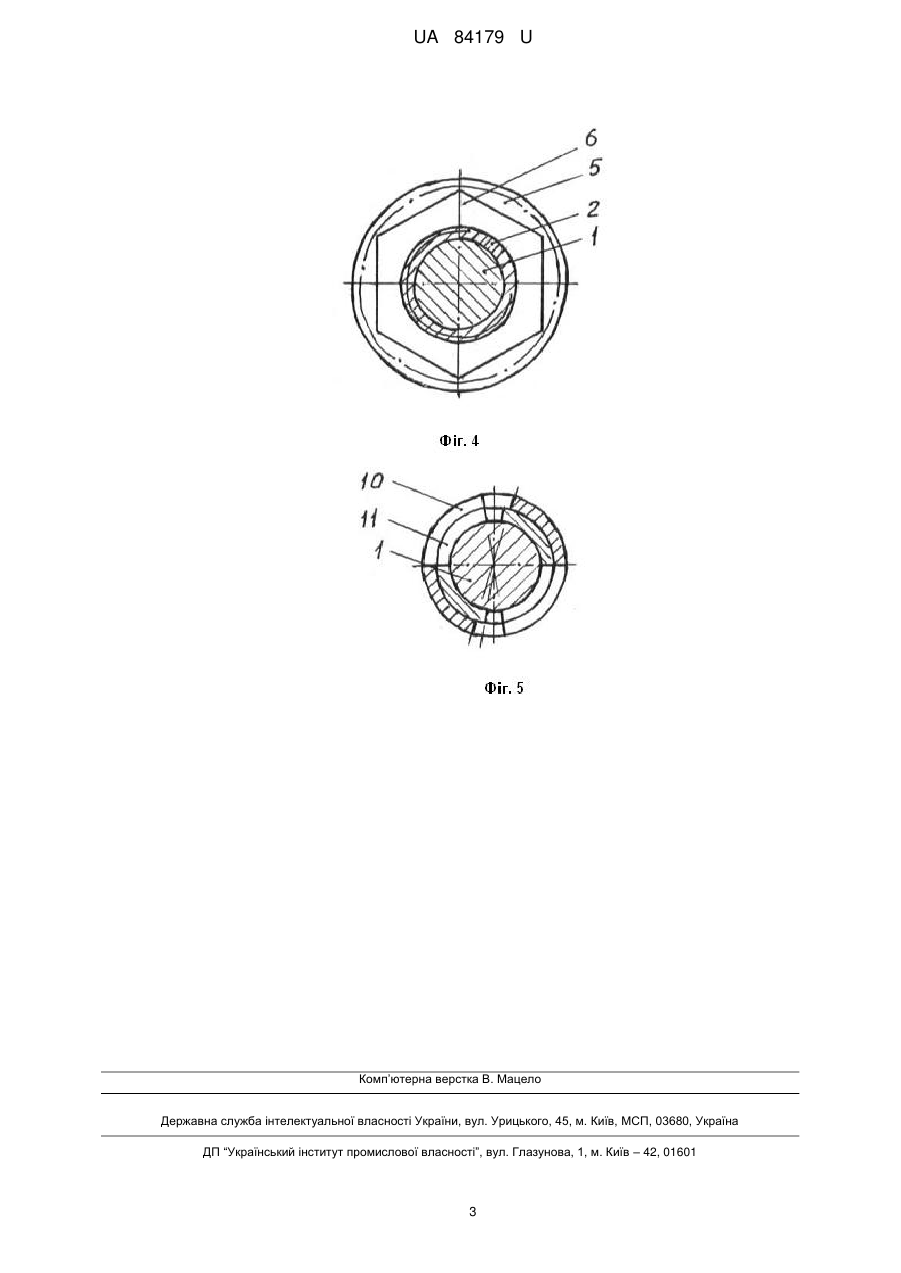

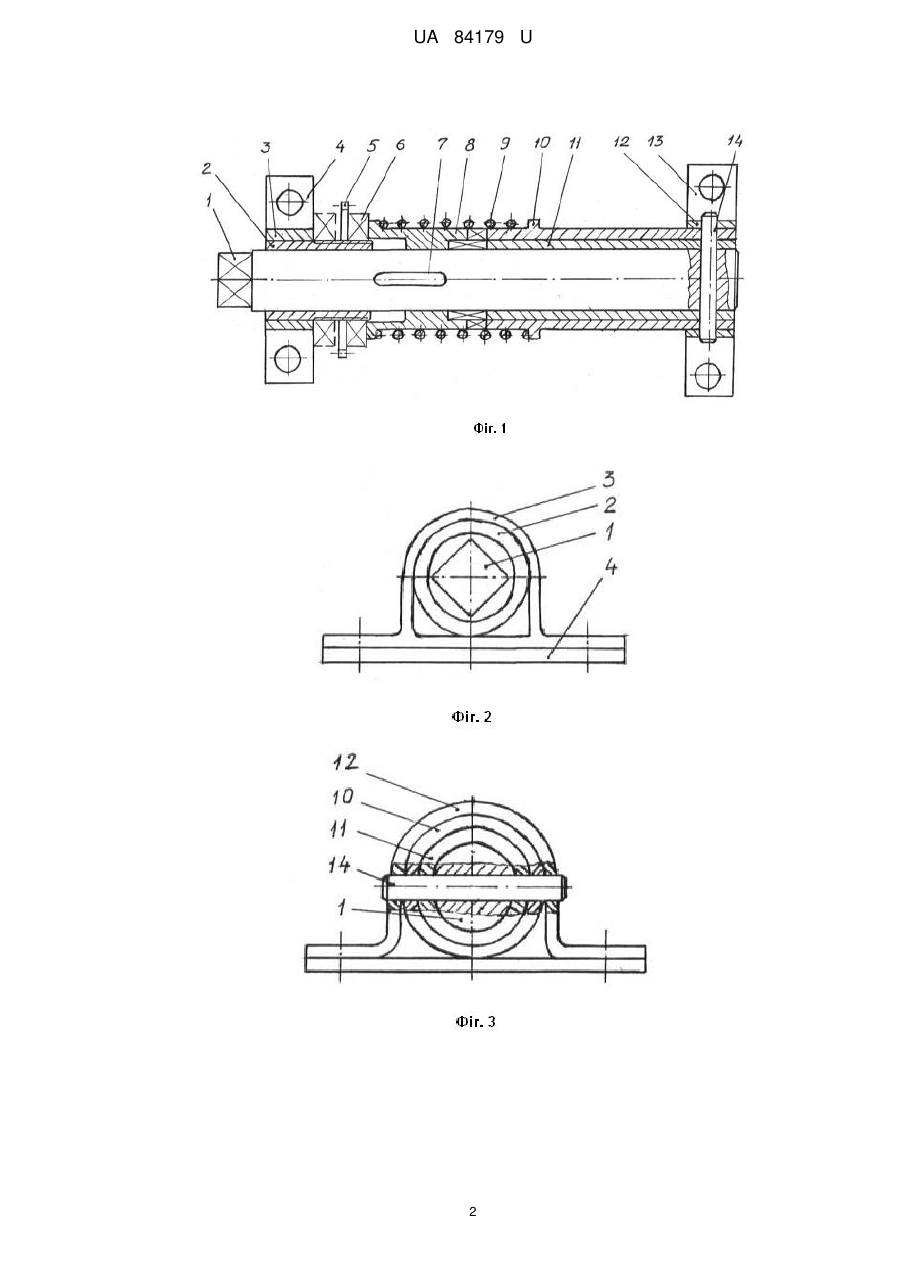

Реферат: З'єднання змінної жорсткості містить вал, регулювальну втулку, трубку, зубчасте колесо, вал розміщено в трубці, в якій на торці виконані шліци. На трубці встановлено додаткову трубку, яка разом з регулювальною втулкою з'єднані між собою через шліци. Регулювальна втулка з'єднана з валом шпонкою, а на зубчастому колесі закріплена контргайка, яка з'єднана різьбою з опорною втулкою з можливістю дистанційного переміщення регулювальної втулки в осьовому напрямі. UA 84179 U (54) З'ЄДНАННЯ ЗМІННОЇ ЖОРСТКОСТІ UA 84179 U UA 84179 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до з'єднань деталей машин і може бути використана як підвіска транспортних засобів, зокрема до пружних підвісок причепів, віброізоляторів технологічних машин та пружних муфт. Відомі різноманітні конструкції з'єднань змінної жорсткості, функцію пружних елементів яких виконують циліндричні торсіони пружини [1]. Основним недоліком таких конструкцій є те, що вони хоча і дозволяють змінювати жорсткість, проте у вузькому діапазоні. Найбільш близькою до конструкції, що пропонується, є з'єднання [2], що містить вал, регулювальну втулку, трубку, зубчасте колесо; вал розміщено в трубці, в якій на торці виконані шліци. Запропонована конструкція з'єднання направлена на поетапну зміну жорсткості за рахунок послідовної передачі крутного моменту від вала до регулювальної втулки і трубок, що приводить до покращення роботи машини, при застосуванні такого з'єднання, наприклад, як підвіски транспортного засобу. Поставлена задача вирішується тим, що в з'єднанні змінної жорсткості, що містить вал, регулювальну втулку, трубку, зубчасте колесо; вал розміщено в трубці, в якій на торці виконані шліци, на трубці встановлено додаткову трубку, які разом з регулювальною втулкою з'єднані між собою через шліци, регулювальна втулка з'єднана з валом шпонкою, а на зубчастому колесі закріплена контргайка, яка з'єднана різьбою з опорною втулкою з можливістю дистанційного переміщення регулювальної втулки в осьовому напрямі. Таке поєднання елементів з'єднання забезпечує поетапну передачу крутного моменту за рахунок послідовного включення в роботу спочатку вала, а потім регулювальної втулки і трубок, тобто на заключному етапі роботи, всіх деталей з'єднання. На фіг. 1 зображений загальний вигляд з'єднання змінної жорсткості, на фіг. 2 - вигляд з'єднання з лівого торця, на фіг. 3 - вигляд з'єднання з правого торця, на фіг. 4 - переріз вала і втулки опорної, на фіг. 5 - переріз вала і трубок. Пристрій складається з суцільного вала 1, втулки опорної 2, скоби 3, опори 4, зубчастого колеса 5 і контргайки 6. Шпонка 7 з'єднує вал 1 з регулювальною втулкою 8, на поверхні якої розміщена пружина стиску 9. На вал 1 надіті трубки 10, 11, скоба 12 приєднані до опори 13 штифтом 14. З'єднання змінної жорсткості працює наступним чином: При обертанні вала 1 навколо своєї осі, закручується регулювальна втулка 8, а після вибору бокових зазорів між втулкою 8 і трубками 10, 11, закручує також їх, що змінює жорсткість з'єднання на заключному етапі його роботи. Регулювання жорсткості з'єднання виконується так: При загвинчуванні контргайки 6 вправо стискується пружина стиску 9 і переміщає регулювальну втулку 8 в осьовому напрямі, таким чином зачеплює через шліци регулювальну втулку 8 і трубки 10 і 11, в результаті рух від вала 1 передається через шпонку 7 до регулювальної втулки 8 і трубок 10, 11, що приводить до збільшення жорсткості з'єднання. При загвинчуванні контргайки 6 вліво переміщається також пружина стиску 9 і виводить із зачеплення регулювальну втулку 8 з трубок 10 і 11, в результаті рух передається лише валом 1, що зменшує жорсткість з'єднання. За допомогою зубчастого колеса 5 можна дистанційно керувати процесом зміни жорсткості з'єднання. Регулювання жорсткості з'єднання додатково виконується шляхом вибору зазорів в шліцьовому з'єднанні. Виготовити надійну конструкцію з'єднання змінної жорсткості можна, вибравши відповідні матеріали деталей з'єднання та його конструктивні розміри на основі оптимальних методів розрахунків. Джерела інформації: 1. Патент України № 64562, В60G11/50, бюл. № 21, 2011. 2. Патент України № 71174, В60G11/00, бюл. № 13, 2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 З'єднання змінної жорсткості, що містить вал, регулювальну втулку, трубку, зубчасте колесо, вал розміщено в трубці, в якій на торці виконані шліци, яке відрізняється тим, що на трубці встановлено додаткову трубку, які разом з регулювальною втулкою з'єднані між собою через шліци, регулювальна втулка з'єднана з валом шпонкою, а на зубчастому колесі закріплена контргайка, яка з'єднана різьбою з опорною втулкою з можливістю дистанційного переміщення регулювальної втулки в осьовому напрямі. 1 UA 84179 U 2 UA 84179 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
