Спосіб витягування циліндричних деталей в профільованій матриці

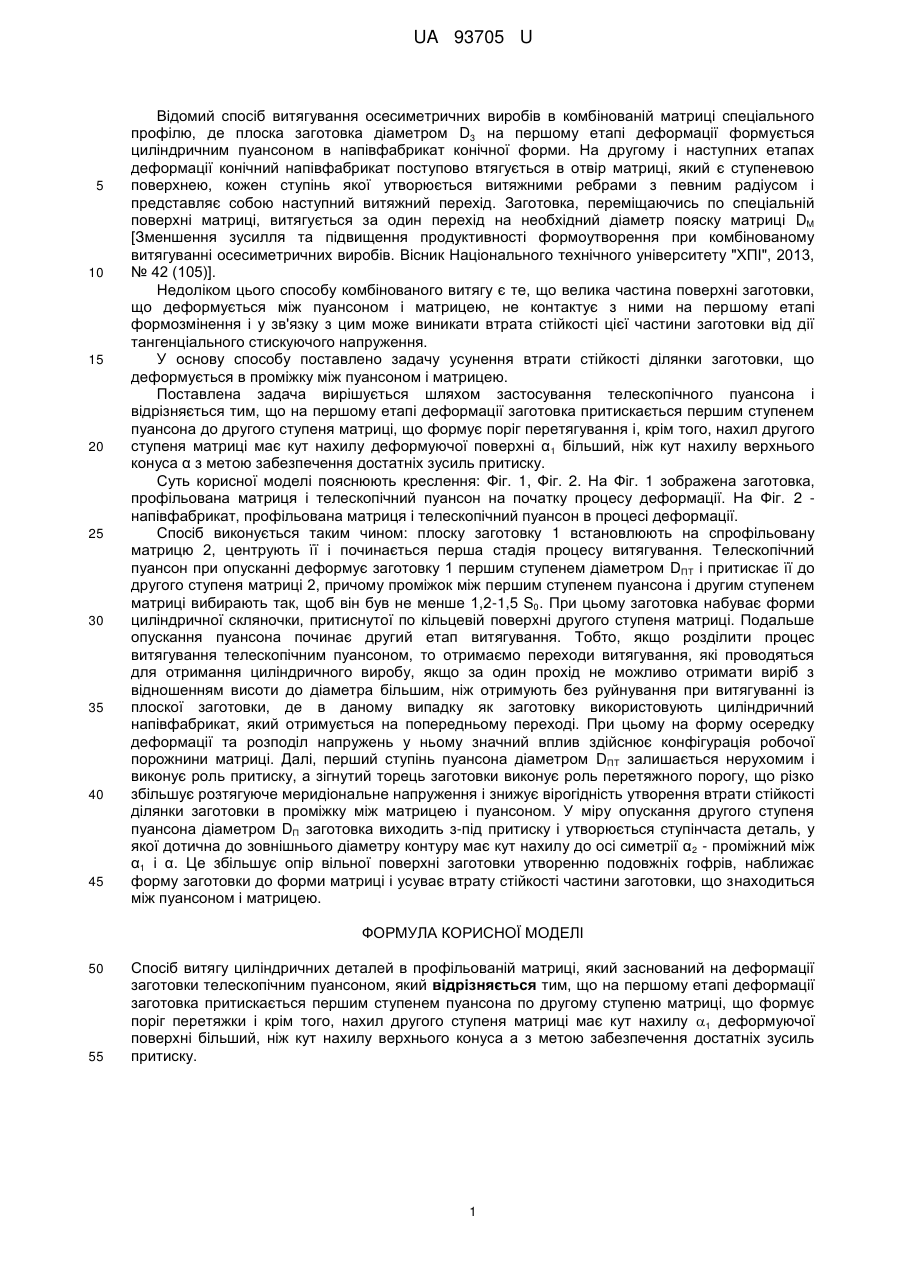

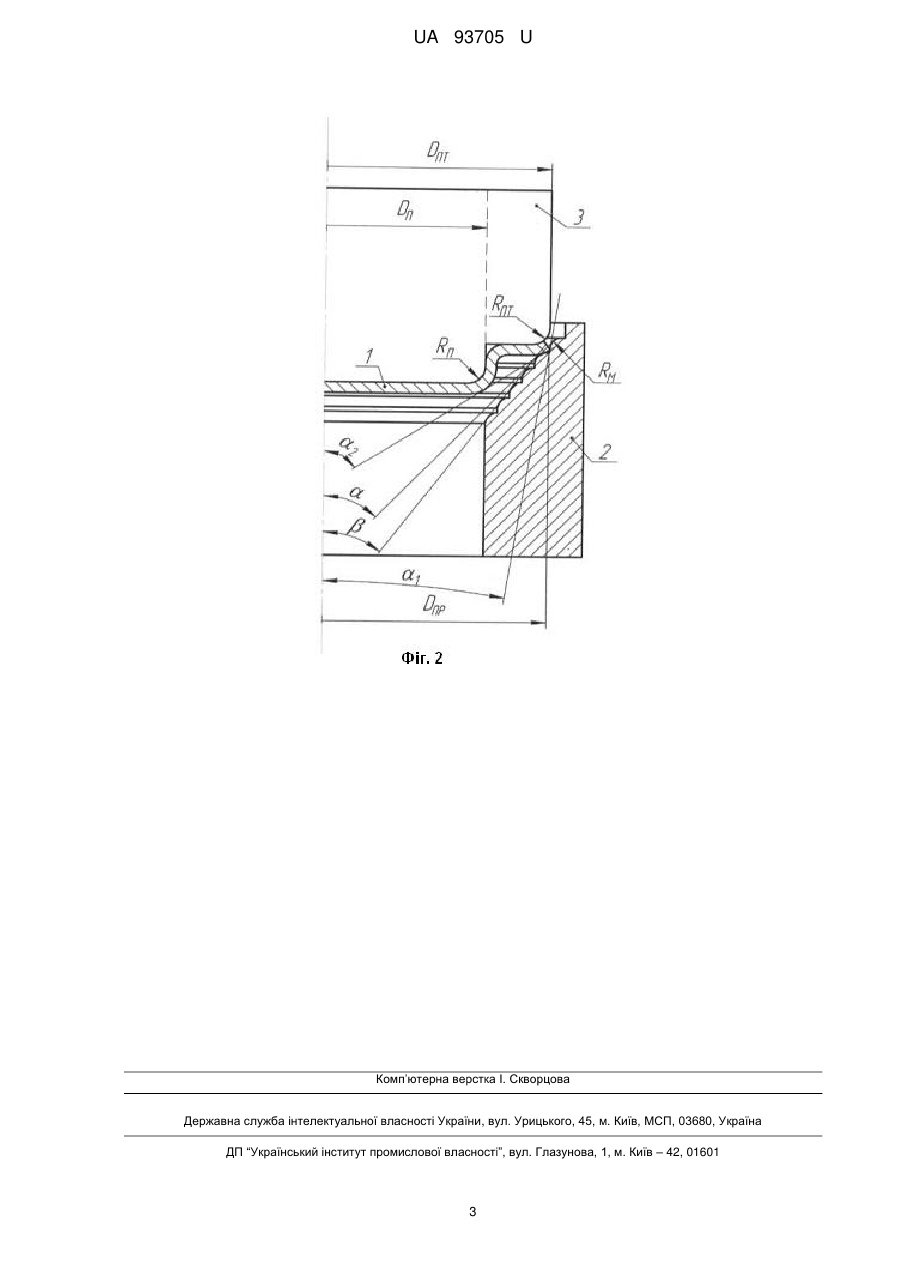

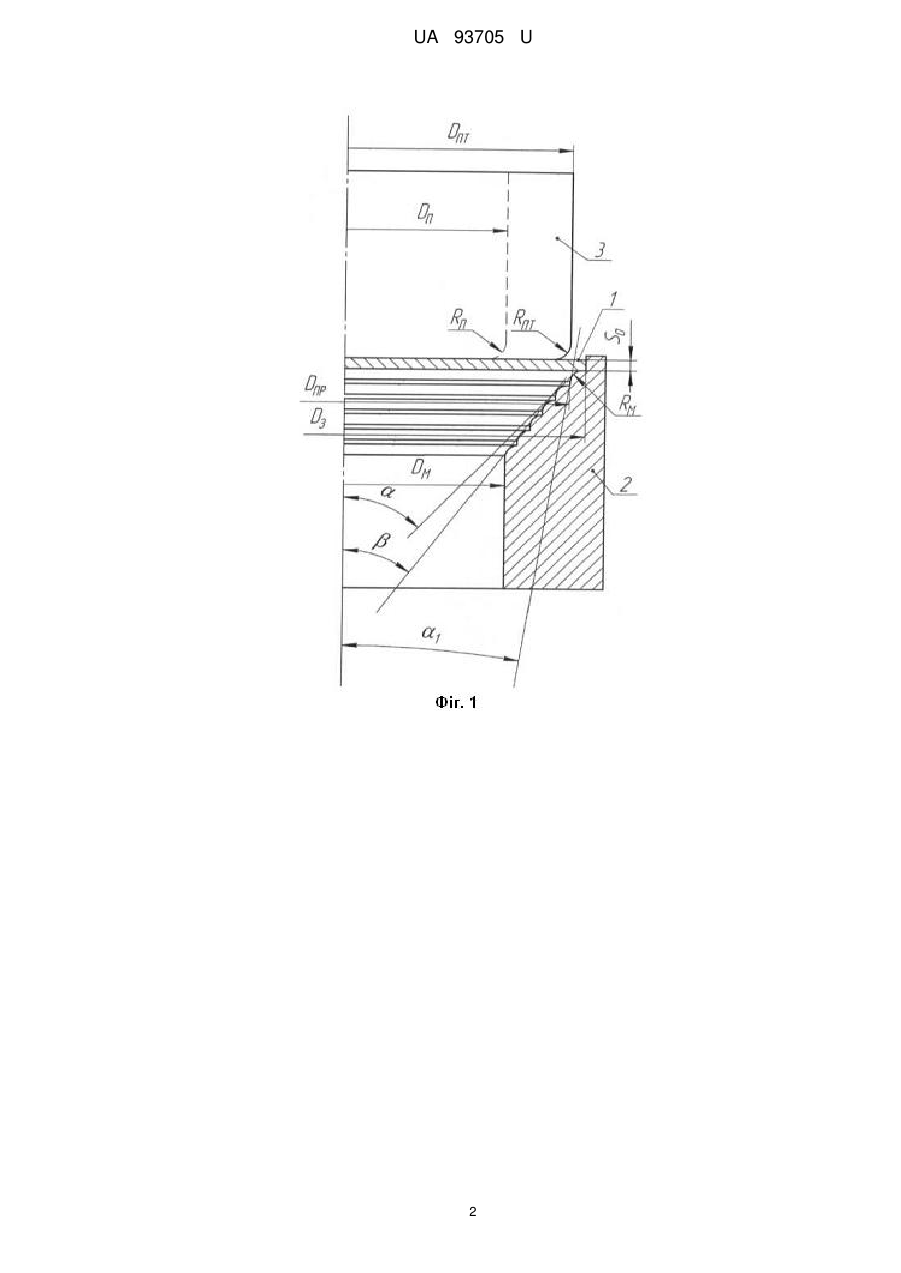

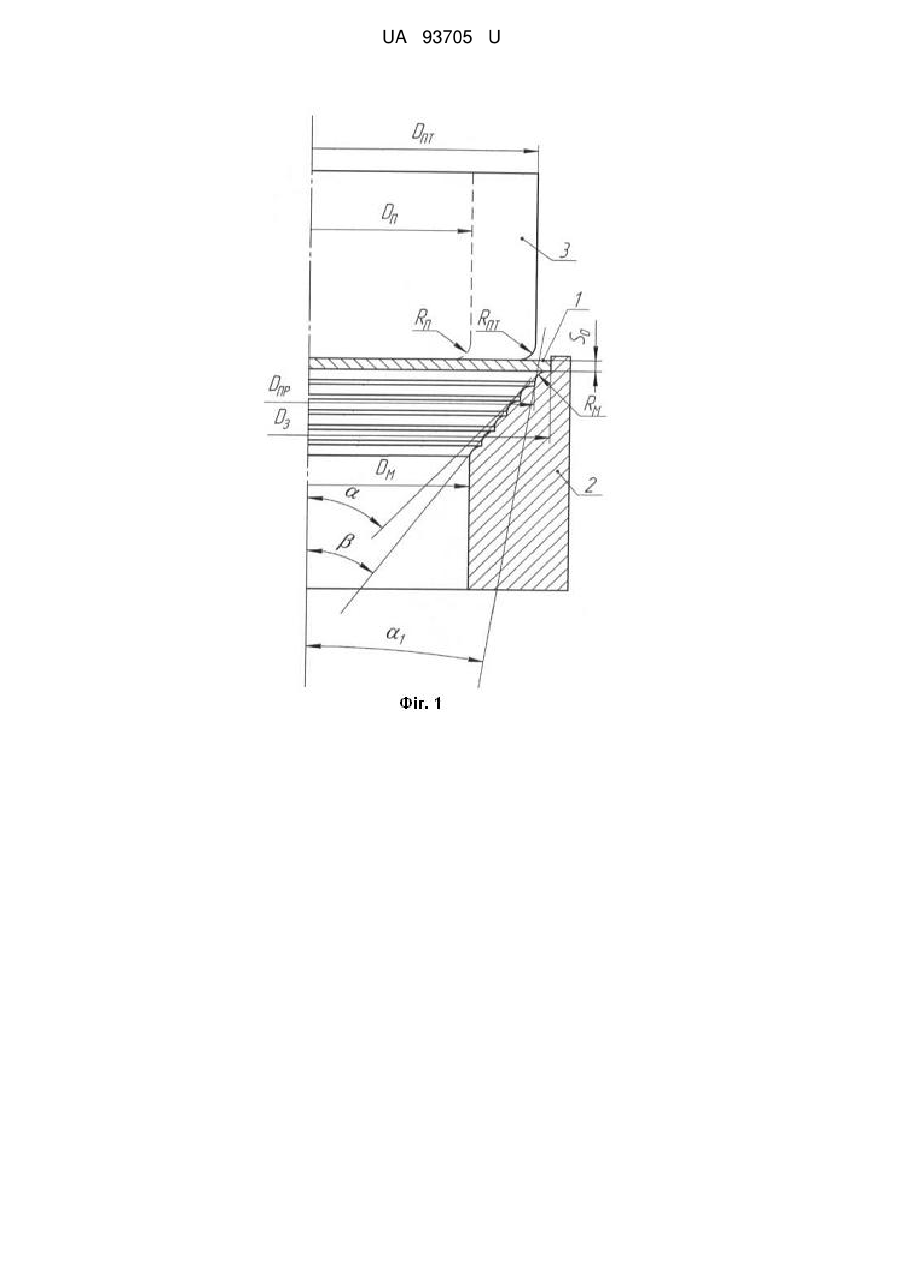

Реферат: Спосіб витягу циліндричних деталей в профільованій матриці заснований на деформації заготовки телескопічним пуансоном. На першому етапі деформації заготовка притискається першим ступенем пуансона по другому ступеню матриці, що формує поріг перетяжки і крім того, нахил другого ступеня матриці має кут нахилу 1 деформуючої поверхні більший, ніж кут нахилу верхнього конуса а з метою забезпечення достатніх зусиль притиску. UA 93705 U (12) UA 93705 U UA 93705 U 5 10 15 20 25 30 35 40 45 Відомий спосіб витягування осесиметричних виробів в комбінованій матриці спеціального профілю, де плоска заготовка діаметром D3 на першому етапі деформації формується циліндричним пуансоном в напівфабрикат конічної форми. На другому і наступних етапах деформації конічний напівфабрикат поступово втягується в отвір матриці, який є ступеневою поверхнею, кожен ступінь якої утворюється витяжними ребрами з певним радіусом і представляє собою наступний витяжний перехід. Заготовка, переміщаючись по спеціальній поверхні матриці, витягується за один перехід на необхідний діаметр пояску матриці DM [Зменшення зусилля та підвищення продуктивності формоутворення при комбінованому витягуванні осесиметричних виробів. Вісник Національного технічного університету "ХПІ", 2013, № 42 (105)]. Недоліком цього способу комбінованого витягу є те, що велика частина поверхні заготовки, що деформується між пуансоном і матрицею, не контактує з ними на першому етапі формозмінення і у зв'язку з цим може виникати втрата стійкості цієї частини заготовки від дії тангенціального стискуючого напруження. У основу способу поставлено задачу усунення втрати стійкості ділянки заготовки, що деформується в проміжку між пуансоном і матрицею. Поставлена задача вирішується шляхом застосування телескопічного пуансона і відрізняється тим, що на першому етапі деформації заготовка притискається першим ступенем пуансона до другого ступеня матриці, що формує поріг перетягування і, крім того, нахил другого ступеня матриці має кут нахилу деформуючої поверхні α1 більший, ніж кут нахилу верхнього конуса α з метою забезпечення достатніх зусиль притиску. Суть корисної моделі пояснюють креслення: Фіг. 1, Фіг. 2. На Фіг. 1 зображена заготовка, профільована матриця і телескопічний пуансон на початку процесу деформації. На Фіг. 2 напівфабрикат, профільована матриця і телескопічний пуансон в процесі деформації. Спосіб виконується таким чином: плоску заготовку 1 встановлюють на спрофільовану матрицю 2, центрують її і починається перша стадія процесу витягування. Телескопічний пуансон при опусканні деформує заготовку 1 першим ступенем діаметром DПТ і притискає її до другого ступеня матриці 2, причому проміжок між першим ступенем пуансона і другим ступенем матриці вибирають так, щоб він був не менше 1,2-1,5 S0. При цьому заготовка набуває форми циліндричної скляночки, притиснутої по кільцевій поверхні другого ступеня матриці. Подальше опускання пуансона починає другий етап витягування. Тобто, якщо розділити процес витягування телескопічним пуансоном, то отримаємо переходи витягування, які проводяться для отримання циліндричного виробу, якщо за один прохід не можливо отримати виріб з відношенням висоти до діаметра більшим, ніж отримують без руйнування при витягуванні із плоскої заготовки, де в даному випадку як заготовку використовують циліндричний напівфабрикат, який отримується на попередньому переході. При цьому на форму осередку деформації та розподіл напружень у ньому значний вплив здійснює конфігурація робочої порожнини матриці. Далі, перший ступінь пуансона діаметром DПТ залишається нерухомим і виконує роль притиску, а зігнутий торець заготовки виконує роль перетяжного порогу, що різко збільшує розтягуюче меридіональне напруження і знижує вірогідність утворення втрати стійкості ділянки заготовки в проміжку між матрицею і пуансоном. У міру опускання другого ступеня пуансона діаметром DП заготовка виходить з-під притиску і утворюється ступінчаста деталь, у якої дотична до зовнішнього діаметру контуру має кут нахилу до осі симетрії α 2 - проміжний між α1 і α. Це збільшує опір вільної поверхні заготовки утворенню подовжніх гофрів, наближає форму заготовки до форми матриці і усуває втрату стійкості частини заготовки, що знаходиться між пуансоном і матрицею. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб витягу циліндричних деталей в профільованій матриці, який заснований на деформації заготовки телескопічним пуансоном, який відрізняється тим, що на першому етапі деформації заготовка притискається першим ступенем пуансона по другому ступеню матриці, що формує поріг перетяжки і крім того, нахил другого ступеня матриці має кут нахилу 1 деформуючої поверхні більший, ніж кут нахилу верхнього конуса а з метою забезпечення достатніх зусиль притиску. 1 UA 93705 U 2 UA 93705 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
