Прискорювач вулканізації гумової суміші

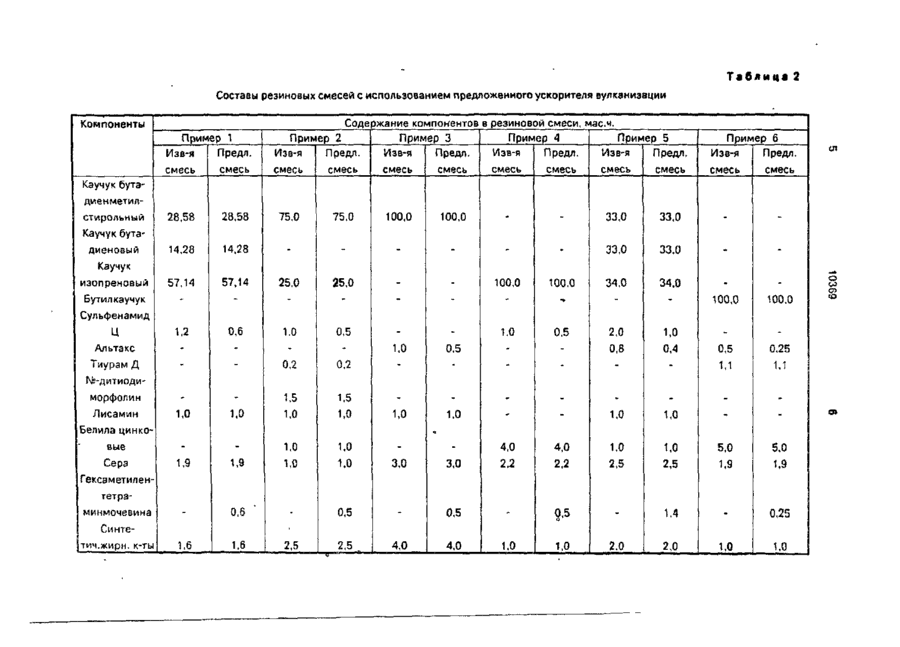

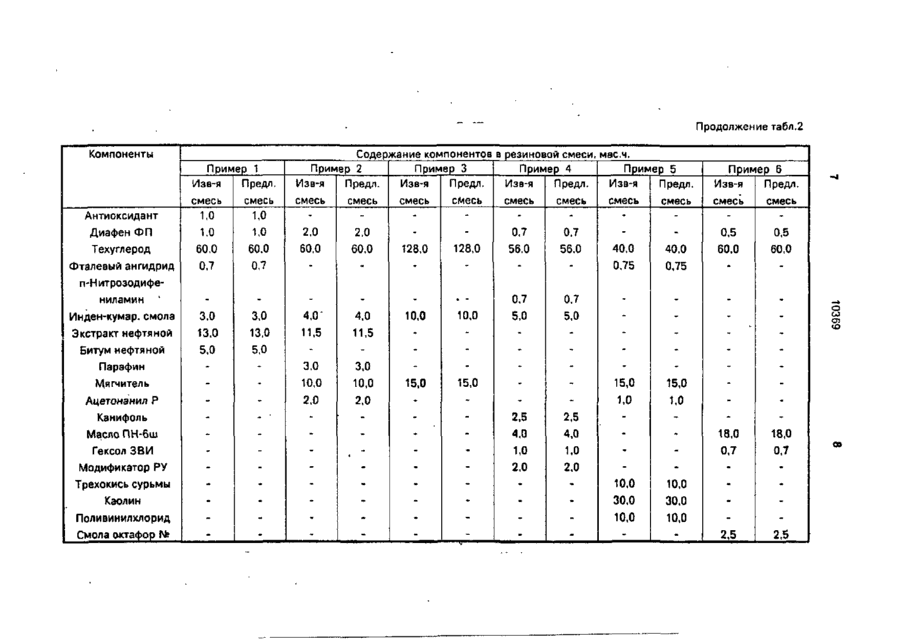

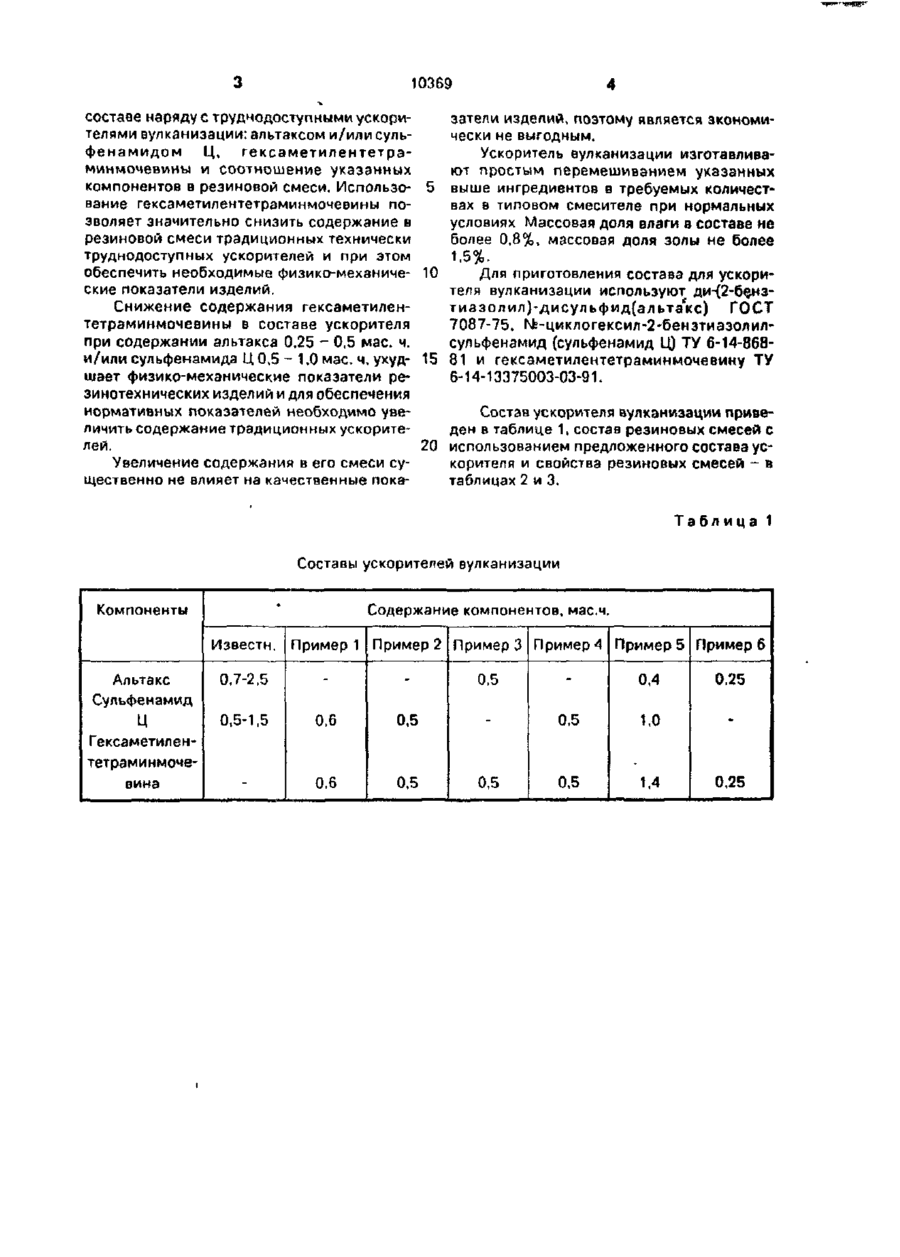

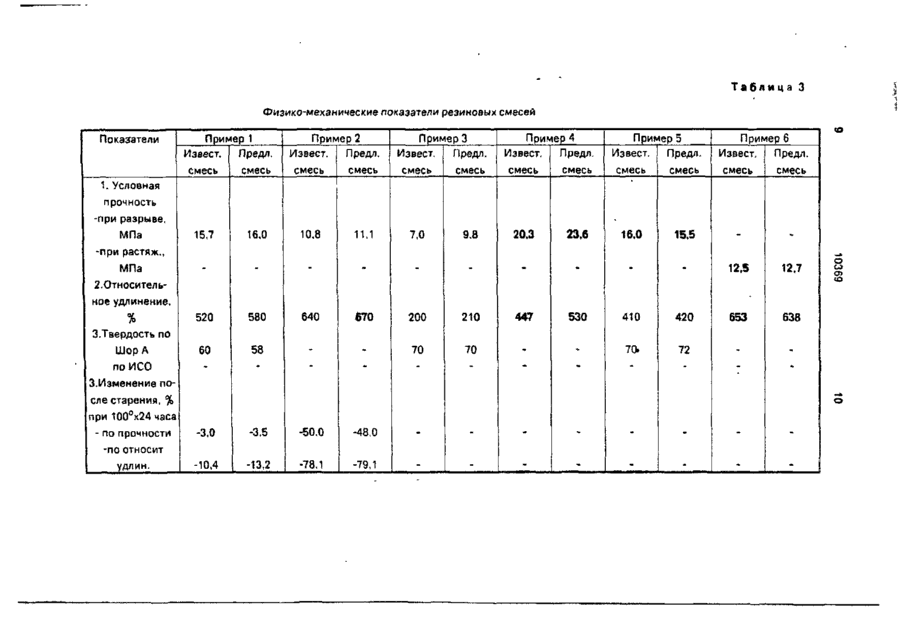

Ускоритель вулканизации резиновой смеси на основе бензотиазолсодержащего органического ускорителя, выбранного из группы альтакс, сульфенамид Ц, о т л и ч а ю щ и й с я тем, что он дополнительно содержит гексаметилентетраминмочевину при следующем соотношении компонентов, мас.ч.; альтакс 0,25 -0,5 и/или сульфенамид Ц 0,50-1,0 гексаметилент-етраминмочевина 0,25 -1,4 о Изобретение относится к шинной и резинотехнической промышленности и касается разработки рецептуры ускорителя вулканизации резиновой смеси. Известны ускорители вулканизации, а именно ди-2-бензтиазолилдисульфид (альтакс), №-циклогексил-2-бензтиазолилсульфенамид (сульфенамид Ц), применяемые в резиновых смесях в количестве от 0,7 до 2,5 мас.ч. для альтакса и от 0.5 до 1,5 мас.ч. для сульфенамида Ц. Недостатками известных продуктов вулканизации являются использование их в значительных количествах в составах резиновых смесей, дороговизна и труднодоступность, так как производятся. В основу изобретения поставлена задача создания ускорителя вулканизации рези новой смеси, который бы позволил снизить содержание технически труднодоступных традиционно используемых ускорителей: альтакса и сульфенамида и обеспечил бы требуемые физико-механические показатели. Поставленная задача решается тем, что ускоритель вулканизации резиновой смеси, включающий альтакс и/или сульфенамид Ц дополнительно содержит гексаметилентетраминмочевину при следующем содержании компонентов, мае. ч.; альтакс и/или 0,25 - 0,5 сульфенамид Ц 0,5 ™ 1,0 гексаметилентетраминмочевина 0,25 - 1,4 Отличительной особенностью заявляемой композиции является использование в ON О 10369 составе наряду с труднодоступными ускорителями вулканизации: альтаксом и/или сульфенамидом Ц, гексаметилентетраминмочевины и соотношение указанных компонентов в резиновой смеси. Использование гексаметилентетраминмочевины позволяет значительно снизить содержание в резиновой смеси традиционных технически труднодоступных ускорителей и при этом обеспечить необходимые физико-механические показатели изделий, Снижение содержания гексаметилентетраминмочевины в составе ускорителя при содержании альтакса 0,25 - 0,5 мае. ч. и/или сульфенамида Ц0,5 - 1,0 мае. ч, ухудшает физико-механические показатели резинотехнических изделий и для обеспечения нормативных показателей необходимо увеличить содержание традиционных ускорителей. Увеличение содержания в его смеси существенно не влияет на качественные пока затели изделий, поэтому является экономически не выгодным. Ускоритель вулканизации изготавливают простым перемешиванием указанных 5 выше ингредиентов в требуемых количествах в типовом смесителе при нормальных условиях Массовая доля влаги в составе не более 0,8%, массовая доля золы не более 1.5%. 10 Для приготовления состава для ускорителя вулканизации используют ди-{2-6ензтиазолил)-дисульфид(альтакс) ГОСТ 7087-75, №-циклогексил-2-бензтиазолилсульфенамид (сульфенамид Ц) ТУ 6-14-86815 81 и гексаметилентетраминмочевину ТУ 6-14-13375003-03-91. Состав ускорителя вулканизации приведен в таблице 1, состав резиновых смесей с 20 использованием предложенного состава ускорителя и свойства резиновых смесей - в таблицах 2 и 3. Таблица 1 Составы ускорителей вулканизации Компоненты Содержание компонентов, мас.ч. Извести. Пример 1 Пример 2 Пример 3 Пример 4 Пример 5 Пример 6 Альтакс Сульфенамид 0,7-2,5 0,5 0,4 0.25 Ц 0,5-1,5 0.6 0,5 0,5 1,0 Гексаметилентетраминмочевина 1,4 0,25 • 0,6 0,5 0,5 0.5 Таблица 2 Составы резиновых смесей с использованием предложенного ускорителя вулканизации Компоненты Пример 1 Предл. Изв-я Содержание компонентов в резиновой смеси, мас.ч. Пример 4 Пример 5 Пример 2 Пример 3 Изв-я Изв-я Изв-я Предл. Изв-я Предл. Предл. Предл. Пример 6 Предл. Изв-я ел смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь 28,58 28,58 75.0 75,0 100.0 100,0 33,0 33,0 14,28 14,28 33,0 33,0 изопреновый 57,14 57,14 34,0 о 34,0 100,0 100.0 25,0 Бутилкаучук 25,0 100,0 100.0 (О Ц Альтакс 1.2 0,6 0,5 1.0 1,0 0,2 0.2 0,4 0,25 0,8 0,5 0,5 Тиурам Д 1.0 0.5 2,0 1.0 1,1 1,1 морфолин 1.5 1.5 Лисамин 1.0 1.0 1,0 1,0 1,0 1.0 1,0 1,0 1.0 1.0 4.0 4,0 1.0 1,0 5,0 5.0 1,9 1,9 1,0 1.0 3,0 3,0 2.2 2,2 2,5 2,5 1.9 1.9 0,6 0.5 0,5 0,5 1.4 0,25 2.0 2,0 1,0 1,0 Каучук бутадиенметилстирольный Каучук бутадиеновый Каучук Сульфенамид №-дитиоди Белила цинковые Сера Гексаметилентетраминмочевина Q Синте[тич.жирн. к-ты 1,6 1,6 2,5 2,5 4,0 4,0 1.0 1,0 Продолжение табл.2 Компоненты Пример 1 Предл. Изв-я Содержание компонентов в резиновой смеси, мэс.ч. Пример 3 Пример 2 Пример 4 Пример 5 Изв-я Предл. Изв-я Предл. Изв-я Изв-я Предл. Предл. Пример 6 Предл. Изв-я Антиоксидант смесь 1,0 смесь 1,0 смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь Диафен Ф П 1,0 1,0 2,0 2,0 0,7 0,7 0,5 0,5 Техуглерод 60,0 60.0 60,0 60,0 128,0 128,0 0,7 0,75 0,75 60.0 60.0 0,7 56.0 40,0 56.0 40,0 ниламин 0,7 0,7 Инден-кумар. смола 3,0 3,0 4,0" 4,0 10,0 13.0 13,0 5,0 5,0 11,5 Битум нефтяной 11,5 3,0 3,0 10,0 10,0 15,0 15,0 15,0 15,0 2,0 2,0 2,5 1,0 1,0 5,0 2,5 5,0 Экстракт нефтяной 10,0 4,0 4,0 18.0 18,0 1,0 1.0 2,0 2,0 0.7 10,0 10,0 30,0 30,0 10,0 10,0 2,5 0,7 2,5 Фтэлевый ангидрид п-Нитрозодифе Парафин Мягчите ль Ацетонанил Р Канифоль Масло ПН-бш Гексол ЗВИ Модификатор РУ Трехокись сурьмы Каолин Поливинилхлорид Смола октафор fsfe • • о СО (О да Таблица 3 Физико-механические показатепи резиновых смесей Показатели Пример 1 Предл. Извест. Пример 2 Извест. Предл. Пример 3 Извест. Предл. Пример 4 Предл. Извест. Пример 5 Извест. Предл. Пример 6 Извест, Предл. смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь смесь 15,7 16.0 10,8 11.1 7.0 9,8 20.3 23.6 16,0 15.5 * 12,5 12.7 % З.Твердость по 520 580 640 670 200 210 447 530 410 420 653 638 Шор А 60 58 70 70 72 70» * -3,0 -3,5 -50,0 -48,0 -10,4 -13,2 -78.1 -79,1 1. Условная прочность -при разрыве, МПа -при растяж., МПа о о» 2.Относительное удлинение. поИСО 3.Изменение после старения, % при 100°х24 часа - по прочности -по относит удлин. І І 10369 Упорядник Замовлення 4010 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
