Пристрій для виготовлення матів із рослинної сировини

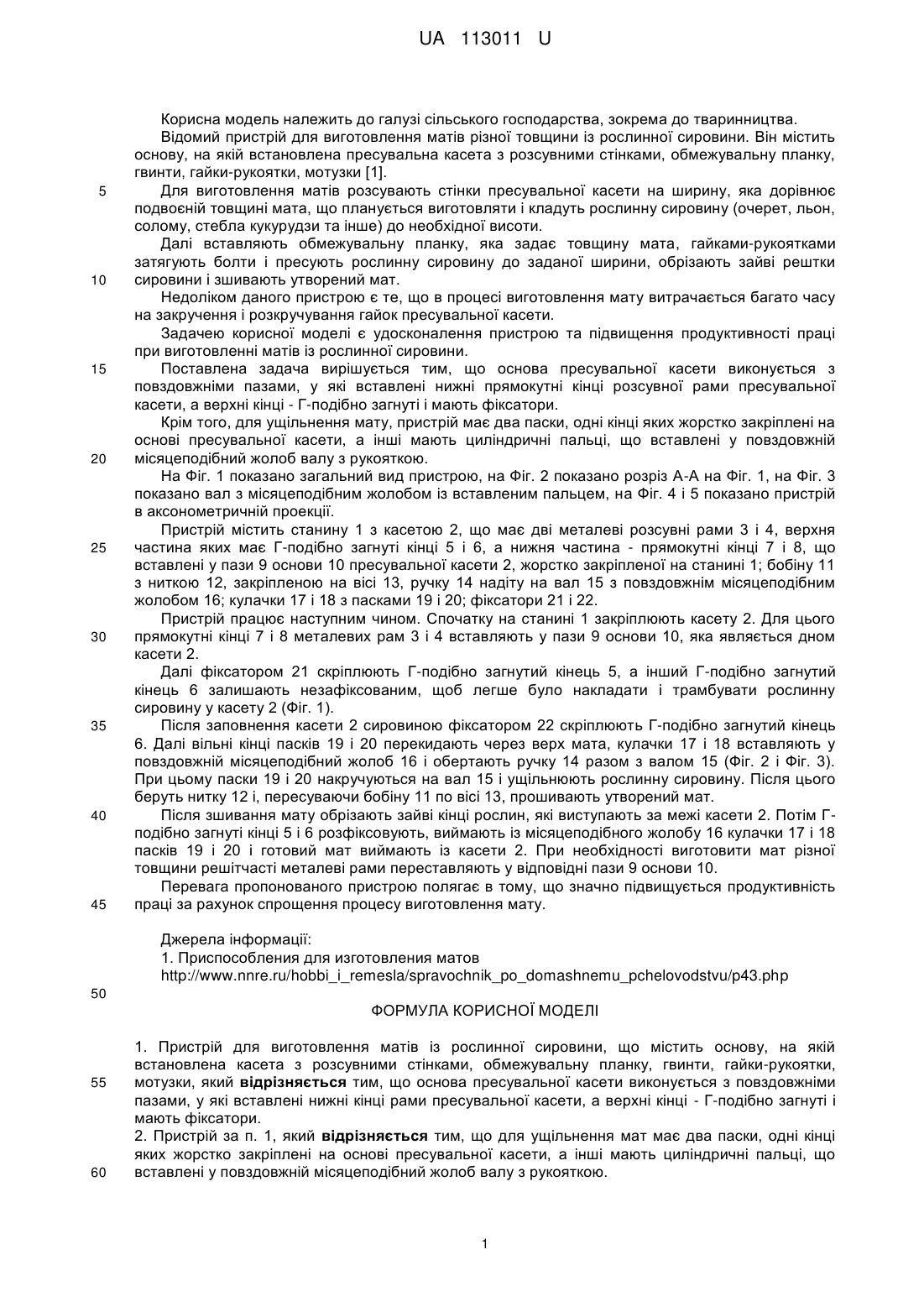

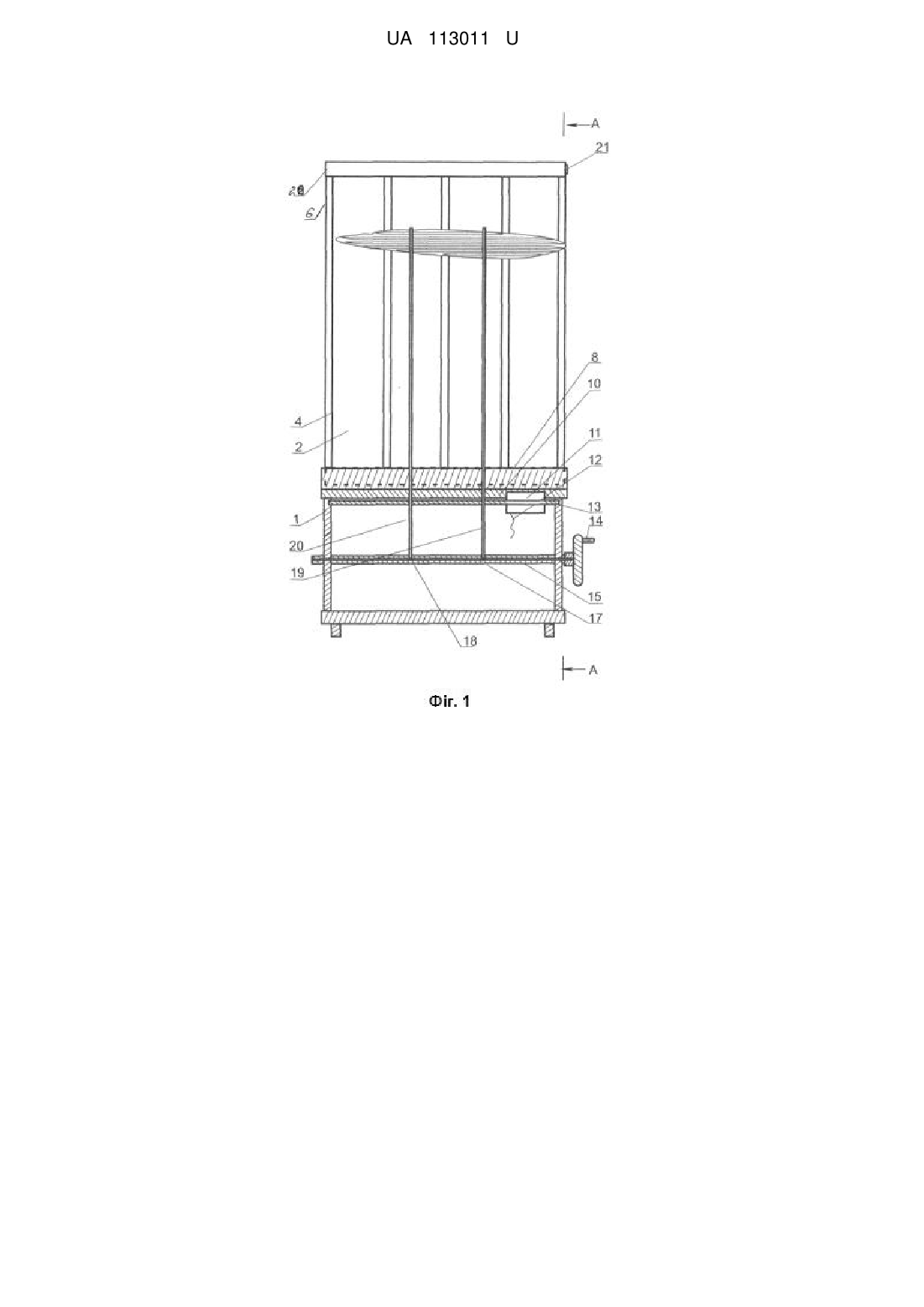

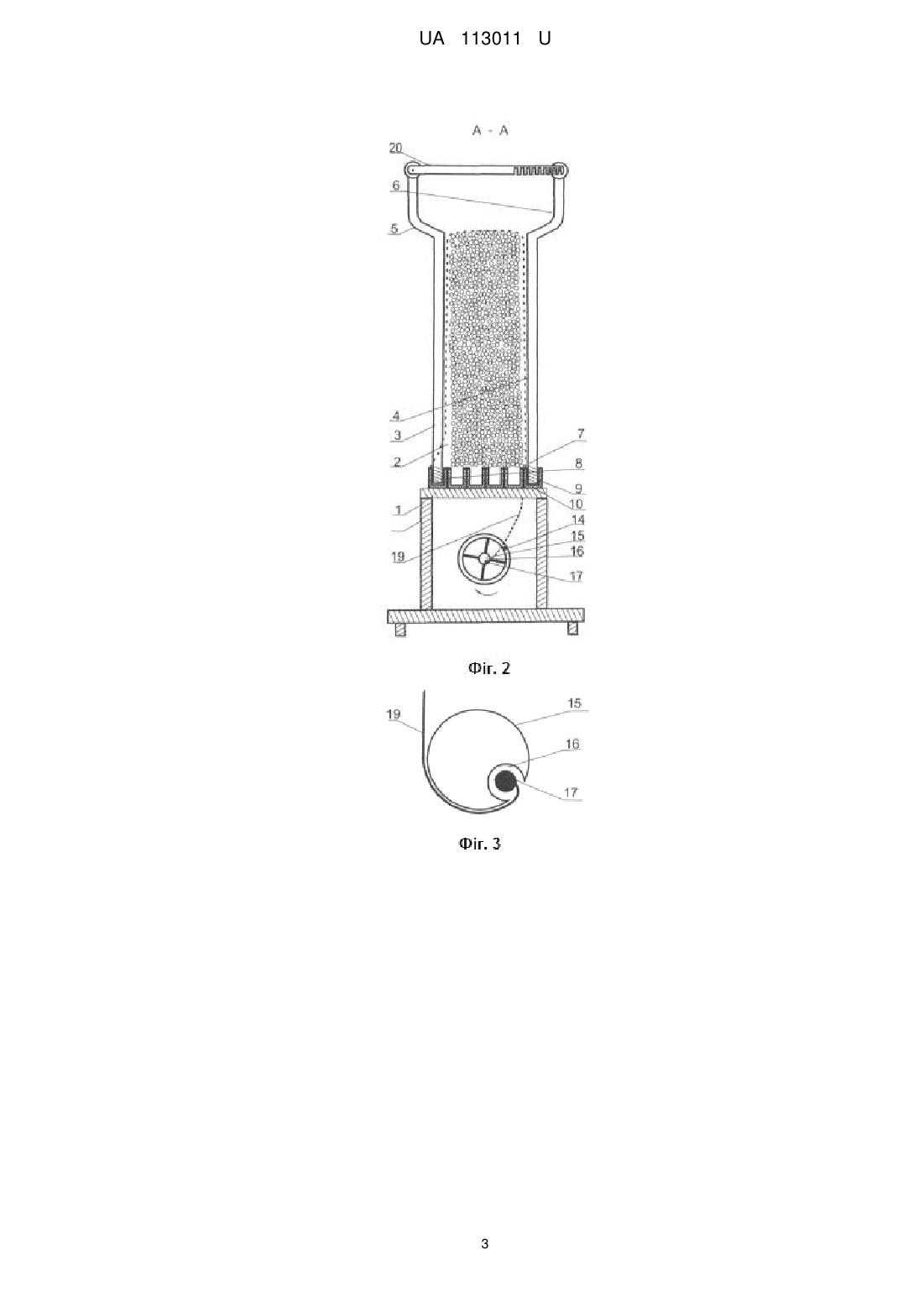

Реферат: Пристрій для виготовлення матів із рослинної сировини містить основу, на якій встановлена касета з розсувними стінками, обмежувальну планку, гвинти, гайки-рукоятки, мотузки. Основа пресувальної касети виконується з повздовжніми пазами, у які вставлені нижні кінці рами пресувальної касети, а верхні кінці - Г-подібно загнуті і мають фіксатори. Для ущільнення мат має два паски, одні кінці яких жорстко закріплені на основі пресувальної касети, а інші мають циліндричні пальці, що вставлені у повздовжній місяцеподібний жолоб валу з рукояткою. UA 113011 U (12) UA 113011 U UA 113011 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства, зокрема до тваринництва. Відомий пристрій для виготовлення матів різної товщини із рослинної сировини. Він містить основу, на якій встановлена пресувальна касета з розсувними стінками, обмежувальну планку, гвинти, гайки-рукоятки, мотузки [1]. Для виготовлення матів розсувають стінки пресувальної касети на ширину, яка дорівнює подвоєній товщині мата, що планується виготовляти і кладуть рослинну сировину (очерет, льон, солому, стебла кукурудзи та інше) до необхідної висоти. Далі вставляють обмежувальну планку, яка задає товщину мата, гайками-рукоятками затягують болти і пресують рослинну сировину до заданої ширини, обрізають зайві рештки сировини і зшивають утворений мат. Недоліком даного пристрою є те, що в процесі виготовлення мату витрачається багато часу на закручення і розкручування гайок пресувальної касети. Задачею корисної моделі є удосконалення пристрою та підвищення продуктивності праці при виготовленні матів із рослинної сировини. Поставлена задача вирішується тим, що основа пресувальної касети виконується з повздовжніми пазами, у які вставлені нижні прямокутні кінці розсувної рами пресувальної касети, а верхні кінці - Г-подібно загнуті і мають фіксатори. Крім того, для ущільнення мату, пристрій має два паски, одні кінці яких жорстко закріплені на основі пресувальної касети, а інші мають циліндричні пальці, що вставлені у повздовжній місяцеподібний жолоб валу з рукояткою. На Фіг. 1 показано загальний вид пристрою, на Фіг. 2 показано розріз А-А на Фіг. 1, на Фіг. 3 показано вал з місяцеподібним жолобом із вставленим пальцем, на Фіг. 4 і 5 показано пристрій в аксонометричній проекції. Пристрій містить станину 1 з касетою 2, що має дві металеві розсувні рами 3 і 4, верхня частина яких має Г-подібно загнуті кінці 5 і 6, а нижня частина - прямокутні кінці 7 і 8, що вставлені у пази 9 основи 10 пресувальної касети 2, жорстко закріпленої на станині 1; бобіну 11 з ниткою 12, закріпленою на вісі 13, ручку 14 надіту на вал 15 з повздовжнім місяцеподібним жолобом 16; кулачки 17 і 18 з пасками 19 і 20; фіксатори 21 і 22. Пристрій працює наступним чином. Спочатку на станині 1 закріплюють касету 2. Для цього прямокутні кінці 7 і 8 металевих рам 3 і 4 вставляють у пази 9 основи 10, яка являється дном касети 2. Далі фіксатором 21 скріплюють Г-подібно загнутий кінець 5, а інший Г-подібно загнутий кінець 6 залишають незафіксованим, щоб легше було накладати і трамбувати рослинну сировину у касету 2 (Фіг. 1). Після заповнення касети 2 сировиною фіксатором 22 скріплюють Г-подібно загнутий кінець 6. Далі вільні кінці пасків 19 і 20 перекидають через верх мата, кулачки 17 і 18 вставляють у повздовжній місяцеподібний жолоб 16 і обертають ручку 14 разом з валом 15 (Фіг. 2 і Фіг. 3). При цьому паски 19 і 20 накручуються на вал 15 і ущільнюють рослинну сировину. Після цього беруть нитку 12 і, пересуваючи бобіну 11 по вісі 13, прошивають утворений мат. Після зшивання мату обрізають зайві кінці рослин, які виступають за межі касети 2. Потім Гподібно загнуті кінці 5 і 6 розфіксовують, виймають із місяцеподібного жолобу 16 кулачки 17 і 18 пасків 19 і 20 і готовий мат виймають із касети 2. При необхідності виготовити мат різної товщини решітчасті металеві рами переставляють у відповідні пази 9 основи 10. Перевага пропонованого пристрою полягає в тому, що значно підвищується продуктивність праці за рахунок спрощення процесу виготовлення мату. Джерела інформації: 1. Приспособления для изготовления матов http://www.nnre.ru/hobbi_i_remesla/spravochnik_po_domashnemu_pchelovodstvu/p43.php 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для виготовлення матів із рослинної сировини, що містить основу, на якій встановлена касета з розсувними стінками, обмежувальну планку, гвинти, гайки-рукоятки, мотузки, який відрізняється тим, що основа пресувальної касети виконується з повздовжніми пазами, у які вставлені нижні кінці рами пресувальної касети, а верхні кінці - Г-подібно загнуті і мають фіксатори. 2. Пристрій за п. 1, який відрізняється тим, що для ущільнення мат має два паски, одні кінці яких жорстко закріплені на основі пресувальної касети, а інші мають циліндричні пальці, що вставлені у повздовжній місяцеподібний жолоб валу з рукояткою. 1 UA 113011 U 2 UA 113011 U 3 UA 113011 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
