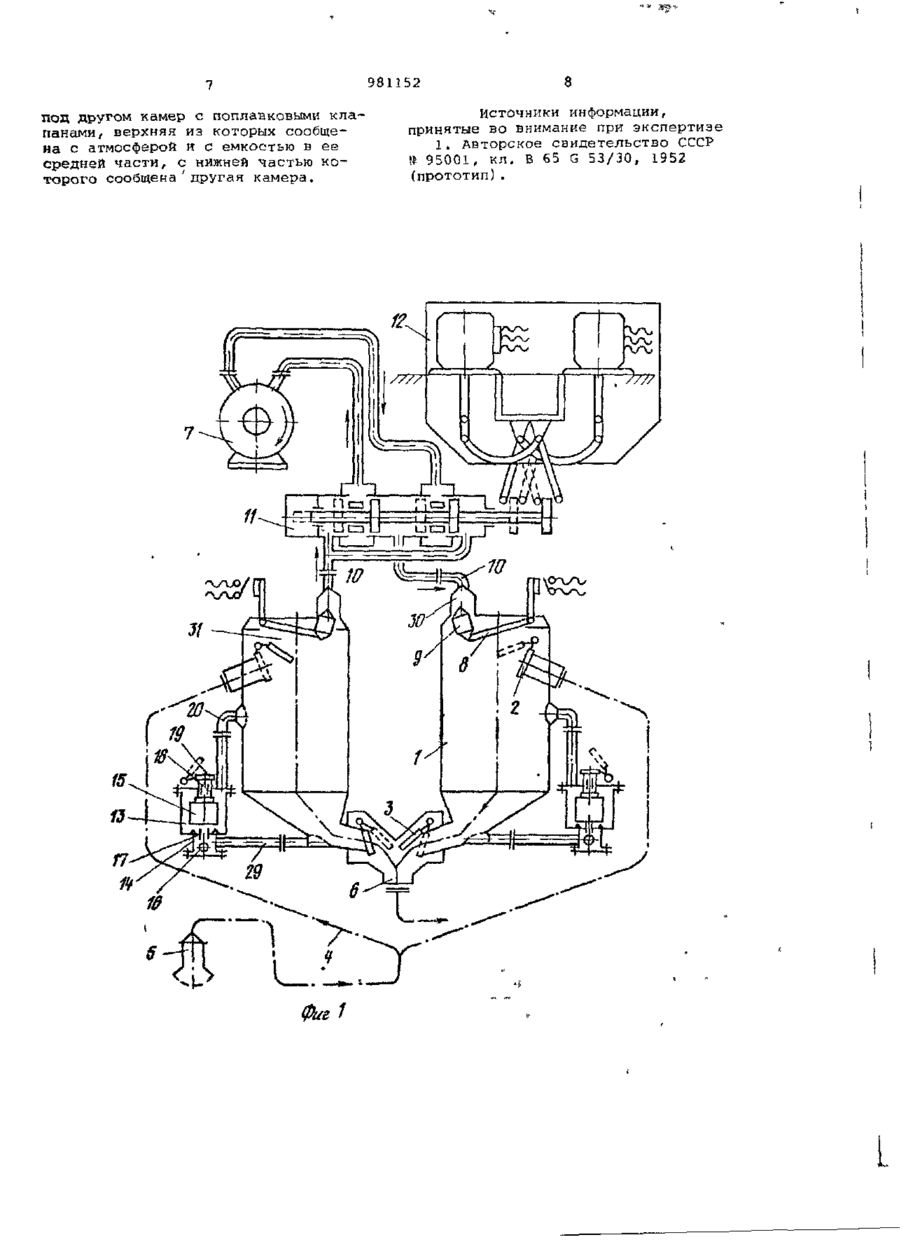

Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявленої2.11.80 (21) 3006308/27-11 с присоединением заявки № Государственный комитет В 65 G 53/30 (23) Приоритет СССР по делам изобретении и открытий Опубликовано 151282 Бюллетень № 46 Дата опубликования описания і 5 . 1 2 . 8 2 (72) Автор изобретения | 5 3 ) У Д К 621.867 (088.8) Н.Н.Райков Центральное проектно-конструкторское И технологическое бюро Всесоюзного рыбопромышленного объединения АэовоЧерноморского бассейна (71) Заявитель (54) УСТАНОВКА ДЛЯ ГИДРОТРАНСПОРТА МАТЕРИАЛОВ 1 Изобретение относится к транспортированию материалов, а именно к установкам для гидротранспорта материалов, и может быть использовано для выгрузки рыбы из судоа на причалы рыбообрабатывающих предприятий и транспортировки ее на значительное расстояние в цеха переработки. Известна установка для гидротран- 10 спорта материалов, содержащая емкости, соединенные каждая со всасывающим и транспортным трубопроводами и связанные с механизмом управления переключением воздухораспределительного устройства через подсоединенный 15 к верхней части каждой емкости воздуховод, вакуум-насос и воздухосбрасывающее устройство fl^j* Недостатками этих устройств яв20 ляются низкая производительность, наличие воздушных карманов или избыточного давления в емкости при ее наполнении, что сдерживает заполнение емкостей и приводит к дополнитель25 ным затратам мощности. Цель изобретения - повышение производительности и надежности работы установки. Цель достигается тем, что в установке для гидротранспорта материалов 30 каждая емкость снабжена шарнирио закрепленным вверху на ее внутренней стенке рычажно-поплавковым переключателем воздухораспределительного устройства, поплавок которого смонтирован на свободном конце рычага переключателя, установлен с возможностью перекрытия воздуховода, при этом каждое воздухосбрасывающее устройство состоит из двух сообщенных между собой и смонтигхшанных друг под другом камер с поплавковыми клапанами, верхняя на которых сообщена с атмосферой и с емкостью в ее средней части, с нижней частью которой сообщена другая камера. На фиг.1 схематически изображена 'предлагаемая установка , общий вид;на фиг. 2 - воздухосбрасывающее устройство, на фиг.3 - поплавковая камера. Установка содержит две емкости 1 с входными обратными клапанами 2 и выходными обратными клапанами 3, всасывающий трубопровод 4, заканчивающийся заборным раструбом 5, транспортний трубопровод 6, вакуумнасос 7, сообщенный с емкостями 1 системой трубопроводов, механизм управления переключением воэдухорабпределительным устройством, в ко 981152 торый вхопит установленный в каждой емкости 1 рычажно-поплавновый переключатель 8 г поплэкок 9 которого, смонтированный на свободном конце рычага, установлен с возможности*) перекрытия воздуховода 10, в распре-, депите пъ 11 с (электромагнитным приводом 12. Каждая емкость 1 в нижней части снабжена воздухораспределительным устройством, выполненным из двух смонтированных друг под другом камер 10 13 и 14 с поплавковыми клапанами 15 и 16. При этом камеры сообщены между собой патрубком 17. Верхняя камера 13 имеет крышку с патрубком 5 8, сообщающимсч с атмосферой через о б15 ратный клапан 19,в и патрубком 20, сообщающимся с емкостью 1 преимущественно в ее средней части. Шток 21 клапана 15 расположен "с возможностью перемещения в направляющих втулках 22. На штоке 21 в верх ней части установлены два эластичных армированных клапана, один из которых, клапан 2 3 -^большего диаметра, закреплен на нем неподвижно. В клапане 2 3 имеются отверстия, перекрываемые снизу клапаном 24. Над подвижным клапаном 23 установлено ограничительное кольцо 25. В нижнем положении клапан 15 опирается на ограничительные подставки 26г предотвращаю- S0 щие перекрытие отверстия патрубка ]7 . Для предотвращения чрезмерного удаления клапана їб от горловины патрубка 17 установлен снизу штифт 27. Для ревизии воздухосбрасывающего 35 устройства его дно 23 выполнено съемным. Нижняя камера I4 сообщается трубой 29 с емкостью 1 в нижней части конусного днища напротив выходного обратного клапана 3. 40 Каждая емкость 1 сверху снабжена поплавковой камерой 30. Для ограничения вертикального хода поплавка 9 рычажно-поплавкового переключателя 8 з каждой емкости 1 установлен упор 31. Патрубок 20f труба 29 и воздуховод 10 в мостах присоединения к емкостям 1 перекрыты решетками. Установка работает следующим об50 разом. При пуске установки в работу вакуум-насос 7 через систему трубопроводов и распределитель 11 создает faKyyM в левой емкости 1. Клапан 2 55 той емкости открывается, так как его крышка располагается внутри емкое ти 1 и движением всасываемого воздуха отталкивается от горловины клапана, а клапан 3 закрывается, так 60 как его крышка располагается с внешней стороны емкости 1 и вакуумом подсасывается. По этой же причине закрывается и клапан 19 на патрубке 18 левого воздухосбрасызающего устройст ва, соединенного с левой емкостью 1 трубой 29 снизу и патрубком 20 сверху Клапаны 15 и 16 камер 13 л 14, сообщенных патрубком 17, находятся при этом в нижнем положении. По всасывающему трубопроводу 4 через раструб 5 начинает подниматься водорыбная смесь, например, из трюма судна. При достижении достаточного вакуума водооыбная смесь проходит через клапан 2 в емкость 1, заполняя ее снизу вверх. Уровень водорыбной смеси достигает решетки труби 2 9. Вода через решетку по трубе 29 поступает внутрь нижней камеры 14 воздухосбрасывагощегп устройства. Клапан 16 всплывает и перекрывает патрубок 17 снизу. При дальнейшем подъеме уровня вода через решетку по патрубку 20 поступает в верхнюю камеру 13 воздухосбрасывагощего устройства и заполняет ее до тех пор, пока клапан 15 не всплывает и не перекрывает снизу отверстие патрубка 18 клала- :' нами 2 3 и 2 4. 65 При заполнении емкости 1 до поплавка 9 рычажно-поплавкового переключателя 8 последний всплывает и заходит в камеру 30, давая возможность верхнему уровню пульпы подняться также в поплавковую камеру, обеспечивая П О Л Н О Й заполнение емкости и предотвращая образование воздушного кармана под верхней крышкой заполняемой емкости 1. При дальнейшем незначительном всплытии поплавка 9 рычажно-поплавкового электропереключателя 8 и продвижении его вверх в поплавковой камере 30, он перекрывает воздуховод 10 снизу, включает один из электромагнитов привода 12 и посредством распределителя 11 _переключает всасывающий патрубок вакуум-насоса 7 на правую емкость 1, в которой образуется вакуум и начинается всасывание водорыбной смеси. Процесс всасывания происходит^так же, как и в левой емкости 1. При этом же требуется визуальный контроль наполнения емкостей, а их переключение происходит автоматически без потерь рабочего времени установки. В момент переключения распределителя 11 на создание вакуума в правой емкости 1 левая емкость ] сообщается с нагнетательным патрубком вакуум-насоса 7 и в ней создается повышенное давление. Клапан 2 левой емкости 1 закрывается, а клапан 3 открывается. Через клапан 3 из левой емкости 1 начинается выгрузка водорыбной смеси в трубопровод 6. При опускании уровня водорыбной смеси з емкости 1 ниже решетки патрубка 20 в верхнюю каме 981152 py 13 воэдухосбрасывающего устройства начинает поступать воздух, а вода уходит через патрубок 17, отталкивая клапан 16 и через нижнюю камеру 14 и трубу 29 в емкость 1, так как воздухосбрасывающее устройство и емкость 1 являются сообщающимися сосудами. Поплавок переключателя 8 опускается до упора 31 и останавливается. По окончании выгрузки водорыбной смеси из певой емкости 1 камера 13 воэдухосбрасывающего устройства освобождается от воды полностью, клапан 15 опускается вниз, открывая сначала меньший по диаметру клапан 24, а затем и больший клапан 23 с помощью кольца 25. При этом воздух через патрубок 18, поднимая крышку клапана 19, выходит в (атмосферу. После чего левая емкость 1 готова к следующему циклу работы, т.е. к очередному заполнению водорыбной смесью. Однако переключение емкостей происходит только в момент полного наполнения правой емкости 1 и срабатывания ее рычажно-поплавкового переключателя 8, принцип устройства и работы которого подобен левому. Он воздействует на другой электромагнит привода 12, в результате чего всасывающий патрубок вновь переключается на левую емкость 1. Цикл работы повторяется. Воздух, отсасываемый вакуум-насосом из одной емкости 1, готовой для наполнения, т.е. находящейся под вакуумом, подается через распределитель 11 во вторую емкость і, на5 холящуюся под давлением, т.е. освобождаемую от водорыбной смеси. Он уходит через воздухосбрасывающее устройство только после полной выгрузки из емкости водорыбной смеси, перед 10 переключением ее на вакуум. Восполнение необходимого количества воздуха для создания в емкости 1 при выгрузке рыбы обеспечивается за счет подсоса его с рыбой. 15 Время выгрузки рыбы из емкости устанавливается равным или несколько меньшим времени наполнения водорыбной смесью, что обеспечивается конст20 руктивно. При перекачке жидких и средней вязкости масс продукта с помощью предлагаемой установки ее перестрой25 ка не требуется. При перекачке густых масс продукта, например, рыбного фарша, следует отключить воздухосбрасывающие устройства, с соответствующей потерей производительности, 30 так как движение массы продукта в них будет затруднено. Внедрение изобретения позволяет увеличить производительность в 3-3,5 раза, уменьшить потребляемую мощ35 ность в 1,5 раза, уменьшить обслуживающий персонал. Экономический эффект от внедрения одной установки составляет более 30 тыс. руб. в год. Клапан 15 с клапанами 23 и 24 опускается вниз в то время, когда в наполнительной емкости 1 создается определенное воздушное давление, прижимающее клапаны 2 3 и 24 к нижнему торцу патрубка 18. Поэтому кла40 пан 24 выполнен меньшего диаметра, Формула изобретения что позволяет оторвать его от места соприкосновения с торцом клапана 23 • Установка для гидротранспорта с меньшим усилием. При отрыве кламатериалов, содержащая емкости, соепана 24 воздух через отверстия в диненные каждая со всасывающим и 45 транспортным трубопроводами и свяклапане 23 попадает под обратный клапан 19, а клапан 23 освобождаетзанные с механизмом управления переся и уводится вниз штоком 21 с поключением воздухораспределительного мощью кольца 25. Такое разделение устройства через подсоединенный к работы клапанов 2 3 и 24 обеспечивает верхней части каждой емкости воздухонадежную их работу при меньших габа- 50 вод, а также вакуум-насос и воэдухоритах и массе клапана 15. сбрасывающие устройства, о т л и ч а ю щ а я с я тем, что, с целью Во время заполнения или опорожнеповышения производительности и нания емкостей 1 вакуум или давление дежности работы установки, каждая в них и в их воздухосбрасывающих 55 емкость снабжена шарнирно закрепленустройствах соответственно одинаконым вверху на ее внутренней стенке вые, поэтому рыба через решетки патрычажно-поплавковым переключателем рубка 20 и трубы 29 не продавливаетвоздухораспределительного устройстся и они не забиваются. А проходящие ва, поплавок которого, смонтированчерез, них мелкие примеси не задерживаются, так как движение воды и воз- 40 ный на свободном конце рычага передуха в воздухосбрасывателях происключателя, установлен с возможносходит интенсивно. Осадок г образуютью перекрытия воздуховода, при щийся в нижней камере 14, периодиэтом каждое воздухосбрасывающее устчески удаляется благодаря съемному ройство состоит из двух сообщенных > дну 28. , &S между собой и смонтированных друг 981152 под другом камер с поплавковыми клапанами, верхняя из которых сообщена с атмосферой и с емкостью в ее средней части, с нижней частью которого сообщена ' другая камера. 8 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 95001, кл. В 65 G 53/30, 1952 (прототип). 981152 \ W 21 ч n \ \ * » Л. \ У УУ 22 т 27 w / Фші Редактор А.Химчук 2$ Составитель Г.Жукова Техред 3.Палий Корректор Г,Огар Заказ 9589/26 Тираж 977 Подписное ВНИИЇШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП ''Патент1', г. Ужгород, ул. Проектная, 4 •ЗО 9
