Профілевигинальний стан

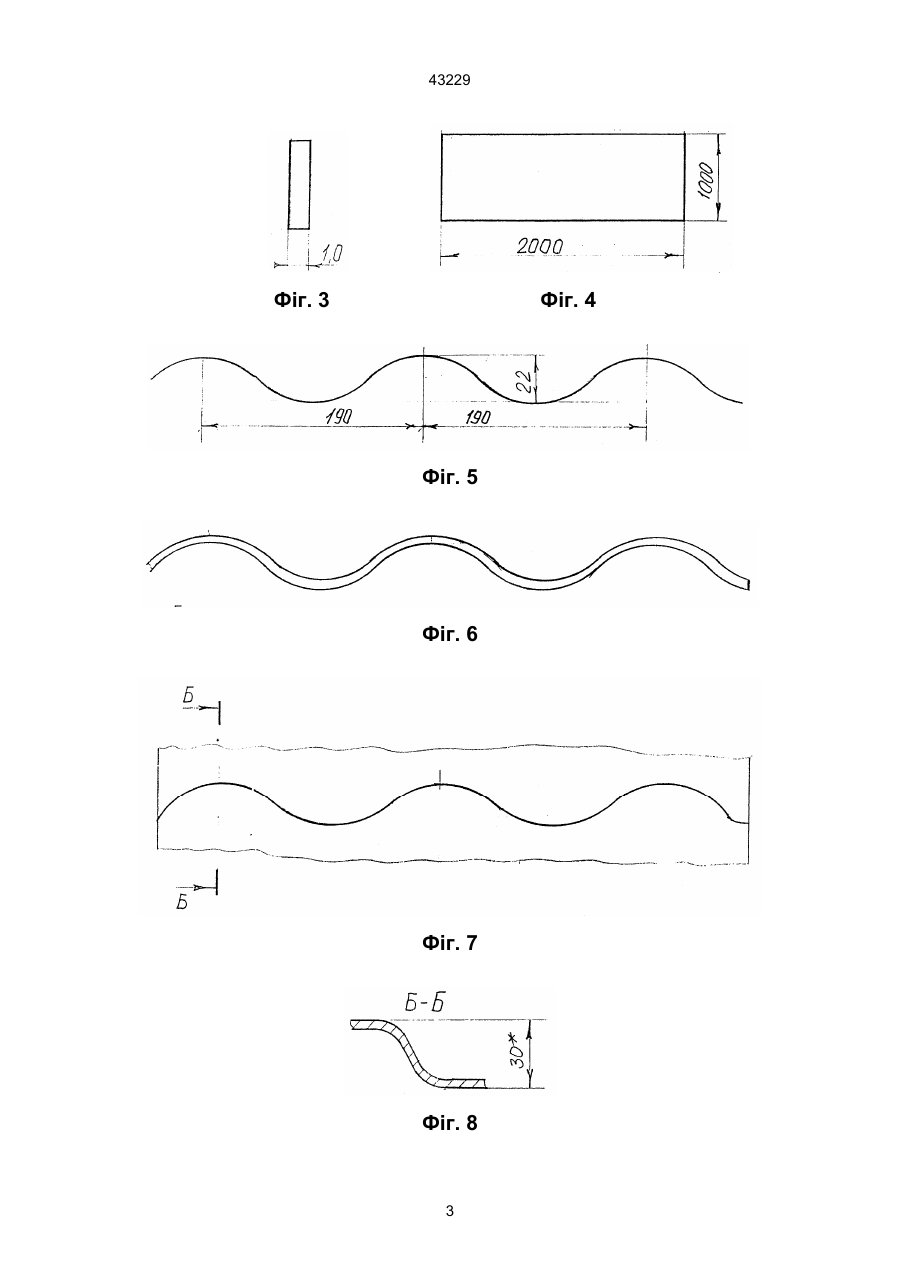

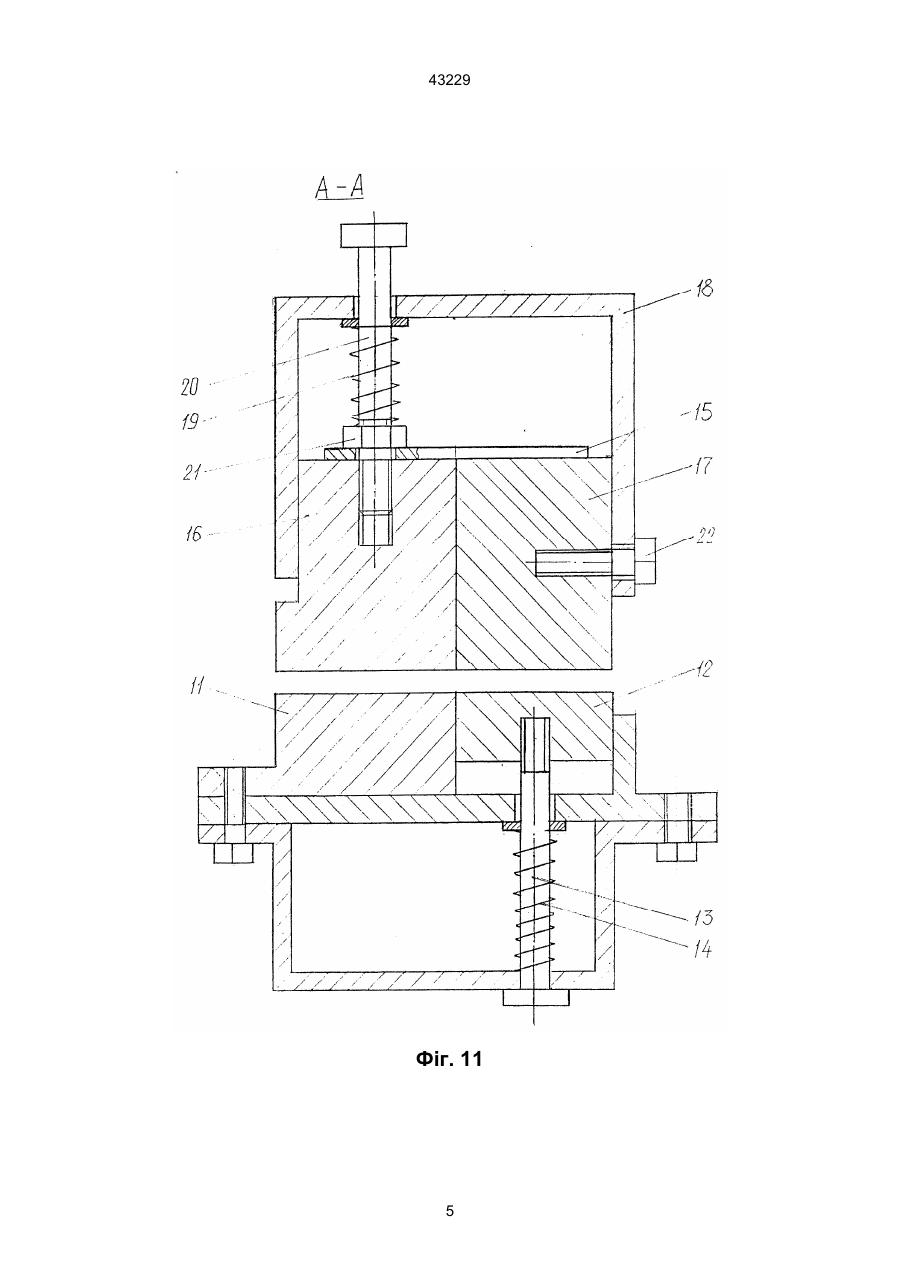

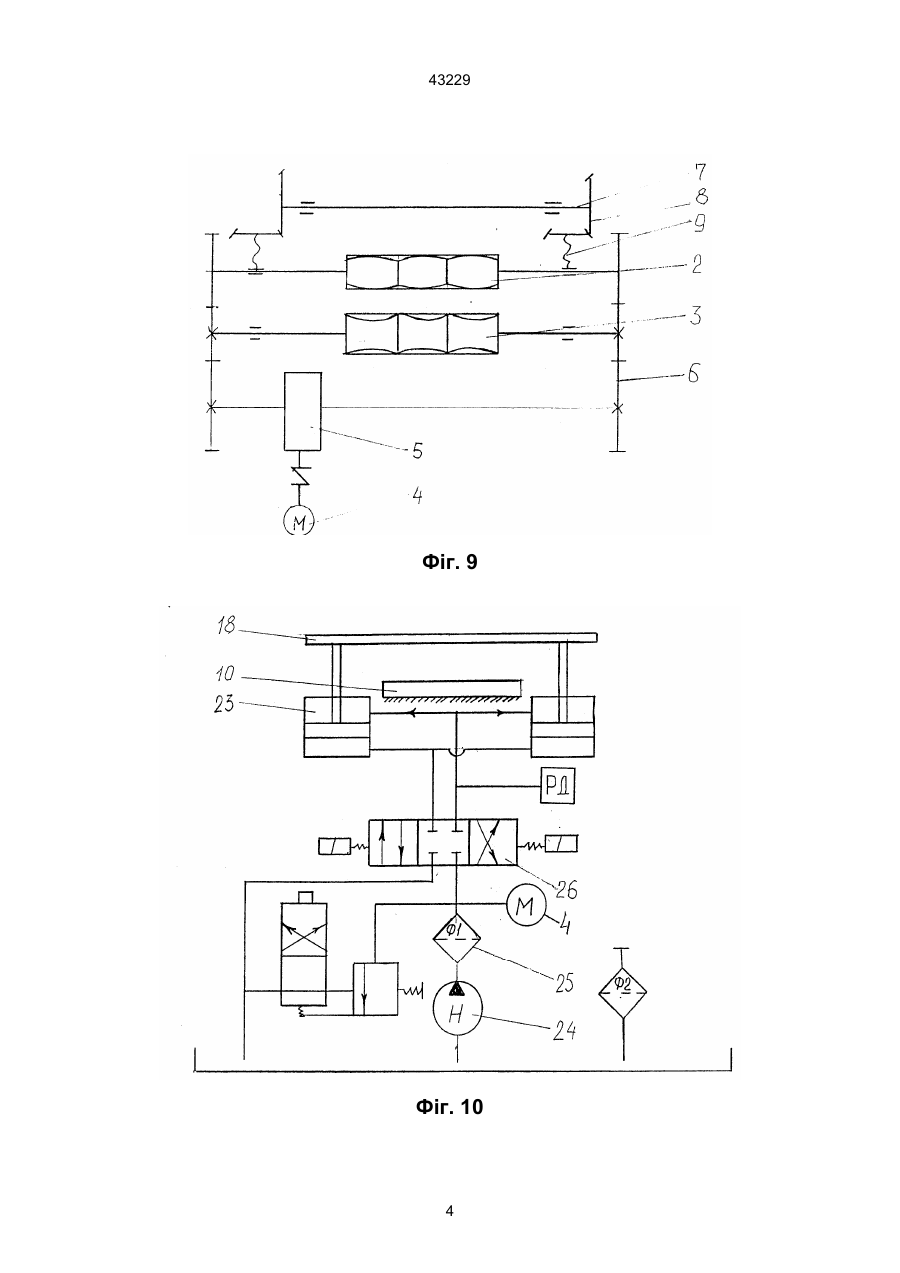

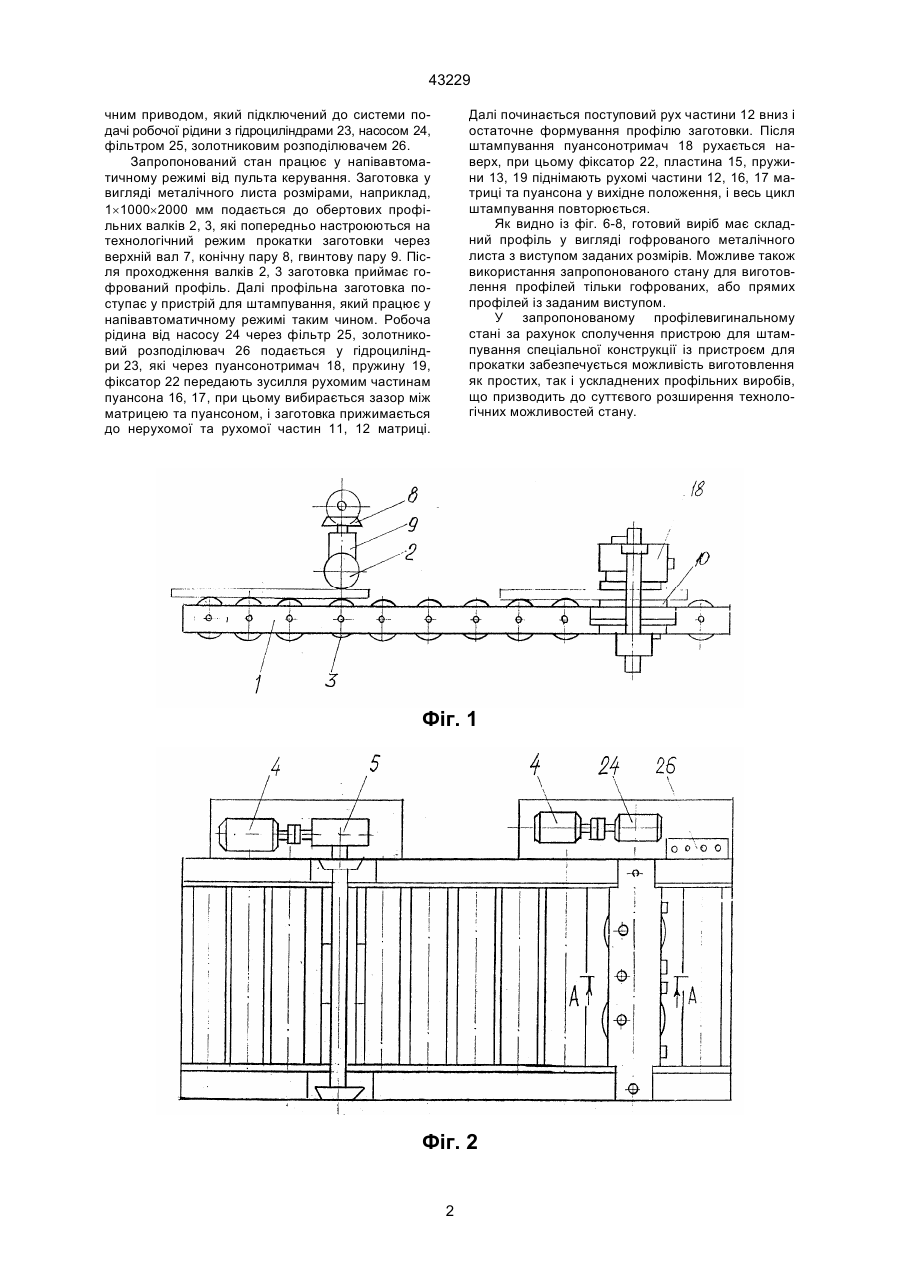

Профілевигинальний стан, який включає пристрій для прокатки, який відрізняється тим, що 43229 чним приводом, який підключений до системи подачі робочої рідини з гідроциліндрами 23, насосом 24, фільтром 25, золотниковим розподілювачем 26. Запропонований стан працює у напівавтоматичному режимі від пульта керування. Заготовка у вигляді металічного листа розмірами, наприклад, 1´1000´2000 мм подається до обертових профільних валків 2, 3, які попередньо настроюються на технологічний режим прокатки заготовки через верхній вал 7, конічну пару 8, гвинтову пару 9. Після проходження валків 2, 3 заготовка приймає гофрований профіль. Далі профільна заготовка поступає у пристрій для штампування, який працює у напівавтоматичному режимі таким чином. Робоча рідина від насосу 24 через фільтр 25, золотниковий розподілювач 26 подається у гідроциліндри 23, які через пуансонотримач 18, пружину 19, фіксатор 22 передають зусилля рухомим частинам пуансона 16, 17, при цьому вибирається зазор між матрицею та пуансоном, і заготовка прижимається до нерухомої та рухомої частин 11, 12 матриці. Далі починається поступовий рух частини 12 вниз і остаточне формування профілю заготовки. Після штампування пуансонотримач 18 рухається наверх, при цьому фіксатор 22, пластина 15, пружини 13, 19 піднімають рухомі частини 12, 16, 17 матриці та пуансона у вихідне положення, і весь цикл штампування повторюється. Як видно із фіг. 6-8, готовий виріб має складний профіль у вигляді гофрованого металічного листа з виступом заданих розмірів. Можливе також використання запропонованого стану для виготовлення профілей тільки гофрованих, або прямих профілей із заданим виступом. У запропонованому профілевигинальному стані за рахунок сполучення пристрою для штампування спеціальної конструкції із пристроєм для прокатки забезпечується можливість виготовлення як простих, так і ускладнених профільних виробів, що призводить до суттєвого розширення технологічних можливостей стану. Фіг. 1 Фіг. 2 2 43229 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 3 43229 Фіг. 9 Фіг. 10 4 43229 Фіг. 11 5 43229 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 6
