Спосіб виготовлення багатошарового носія даних, а також носій даних, виготовлений цим способом
Формула / Реферат

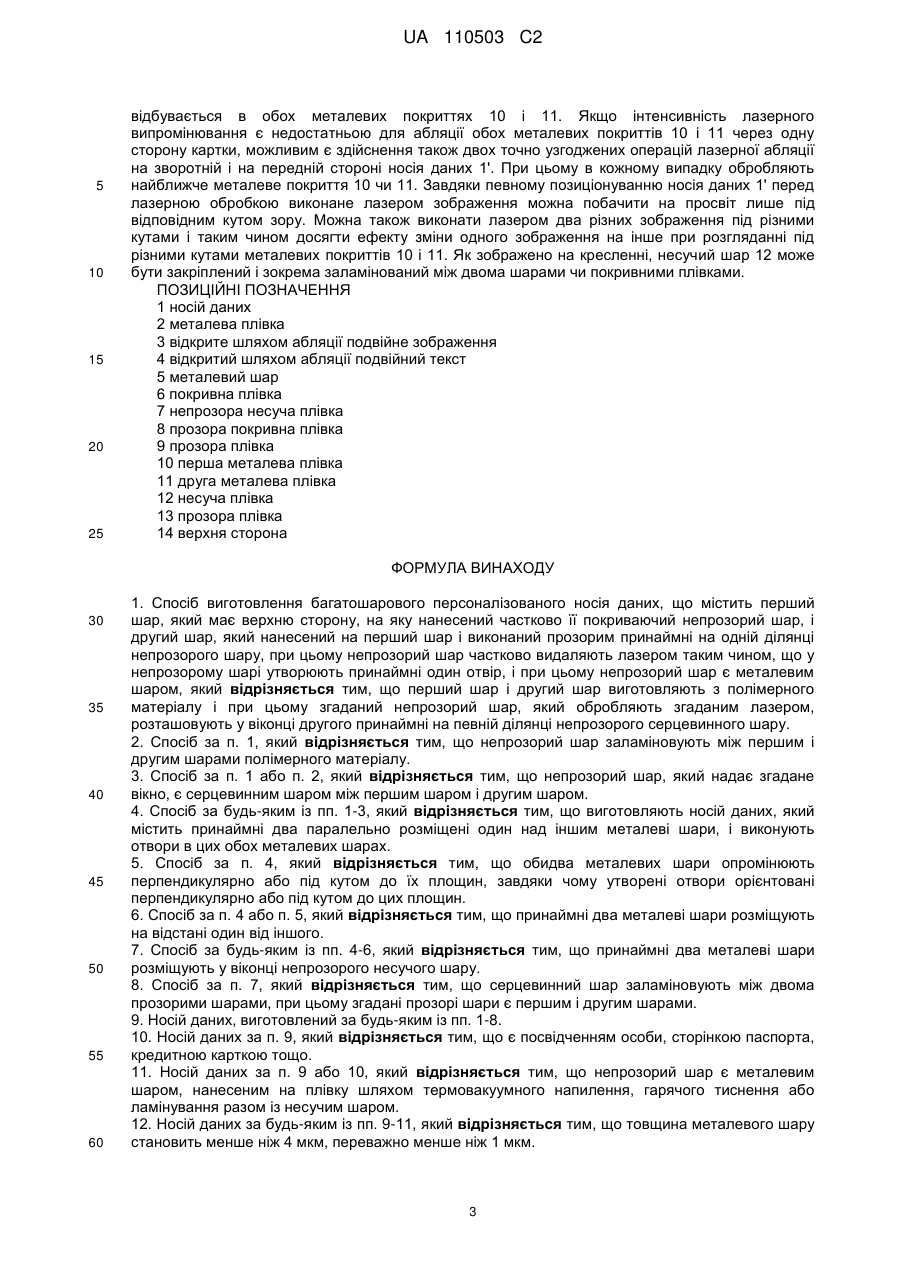

1. Спосіб виготовлення багатошарового персоналізованого носія даних, що містить перший шар, який має верхню сторону, на яку нанесений частково її покриваючий непрозорий шар, і другий шар, який нанесений на перший шар і виконаний прозорим принаймні на одній ділянці непрозорого шару, при цьому непрозорий шар частково видаляють лазером таким чином, що у непрозорому шарі утворюють принаймні один отвір, і при цьому непрозорий шар є металевим шаром, який відрізняється тим, що перший шар і другий шар виготовляють з полімерного матеріалу і при цьому згаданий непрозорий шар, який обробляють згаданим лазером, розташовують у віконці другого принаймні на певній ділянці непрозорого серцевинного шару.
2. Спосіб за п. 1, який відрізняється тим, що непрозорий шар заламіновують між першим і другим шарами полімерного матеріалу.
3. Спосіб за п. 1 або п. 2, який відрізняється тим, що непрозорий шар, який надає згадане вікно, є серцевинним шаром між першим шаром і другим шаром.

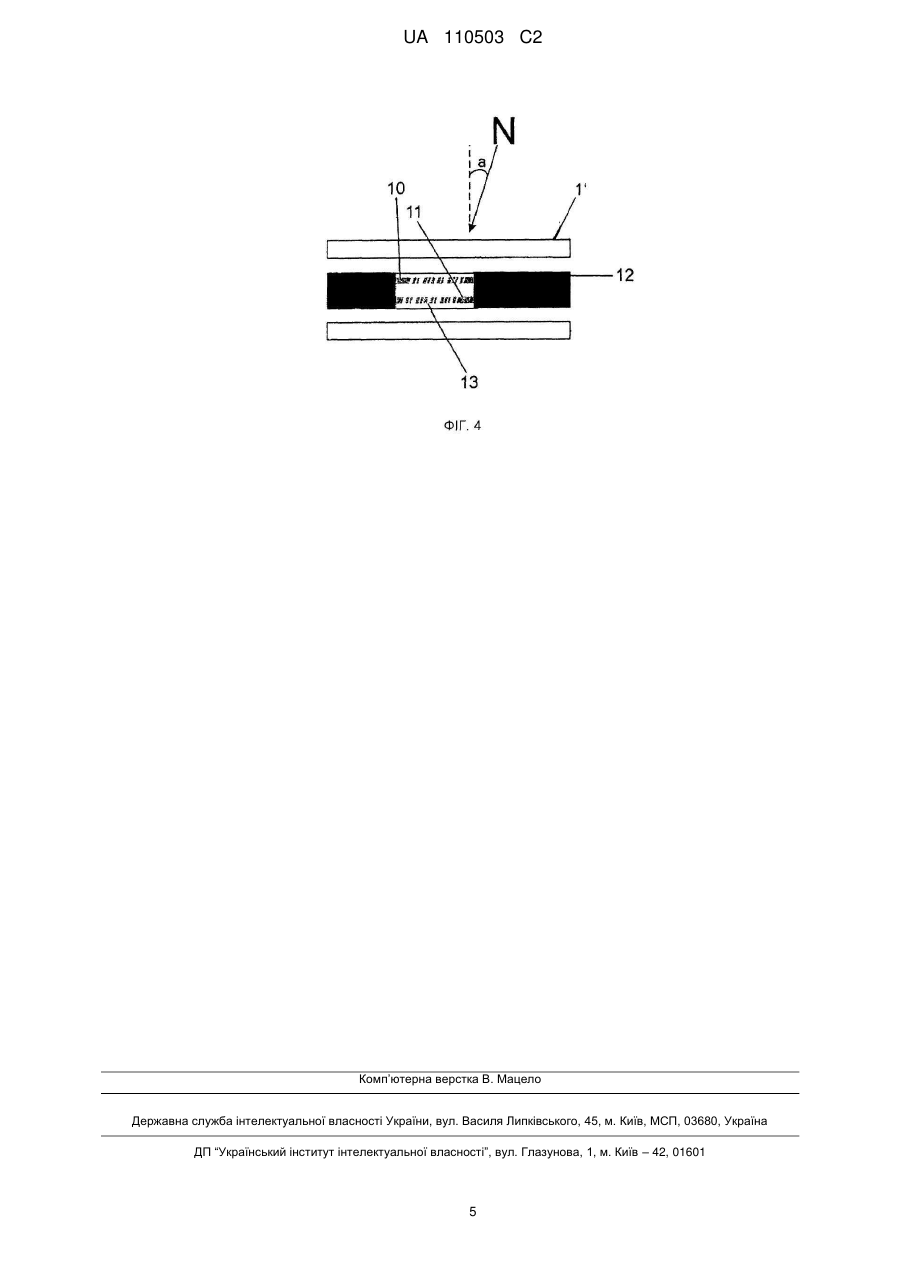

4. Спосіб за будь-яким із пп. 1-3, який відрізняється тим, що виготовляють носій даних, який містить принаймні два паралельно розміщені один над іншим металеві шари, і виконують отвори в цих обох металевих шарах.
5. Спосіб за п. 4, який відрізняється тим, що обидва металевих шари опромінюють перпендикулярно або під кутом до їх площин, завдяки чому утворені отвори орієнтовані перпендикулярно або під кутом до цих площин.
6. Спосіб за п. 4 або п. 5, який відрізняється тим, що принаймні два металеві шари розміщують на відстані один від іншого.
7. Спосіб за будь-яким із пп. 4-6, який відрізняється тим, що принаймні два металеві шари розміщують у віконці непрозорого несучого шару.
8. Спосіб за п. 7, який відрізняється тим, що серцевинний шар заламіновують між двома прозорими шарами, при цьому згадані прозорі шари є першим і другим шарами.
9. Носій даних, виготовлений за будь-яким із пп. 1-8.
10. Носій даних за п. 9, який відрізняється тим, що є посвідченням особи, сторінкою паспорта, кредитною карткою тощо.
11. Носій даних за п. 9 або 10, який відрізняється тим, що непрозорий шар є металевим шаром, нанесеним на плівку шляхом термовакуумного напилення, гарячого тиснення або ламінування разом із несучим шаром.
12. Носій даних за будь-яким із пп. 9-11, який відрізняється тим, що товщина металевого шару становить менше ніж 4 мкм, переважно менше ніж 1 мкм.

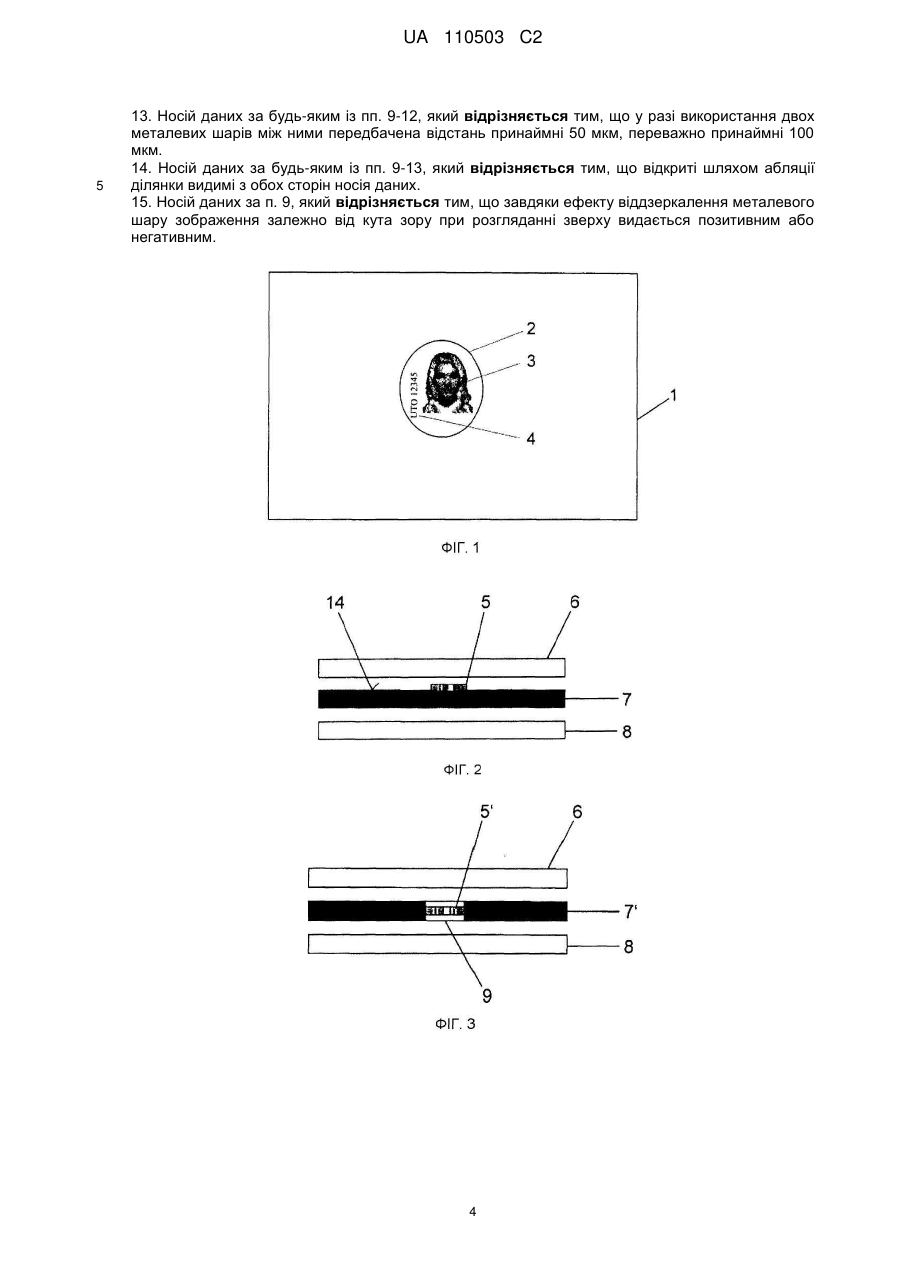

13. Носій даних за будь-яким із пп. 9-12, який відрізняється тим, що у разі використання двох металевих шарів між ними передбачена відстань принаймні 50 мкм, переважно принаймні 100 мкм.
14. Носій даних за будь-яким із пп. 9-13, який відрізняється тим, що відкриті шляхом абляції ділянки видимі з обох сторін носія даних.
15. Носій даних за п. 9, який відрізняється тим, що завдяки ефекту віддзеркалення металевого шару зображення залежно від кута зору при розгляданні зверху видається позитивним або негативним.
Текст

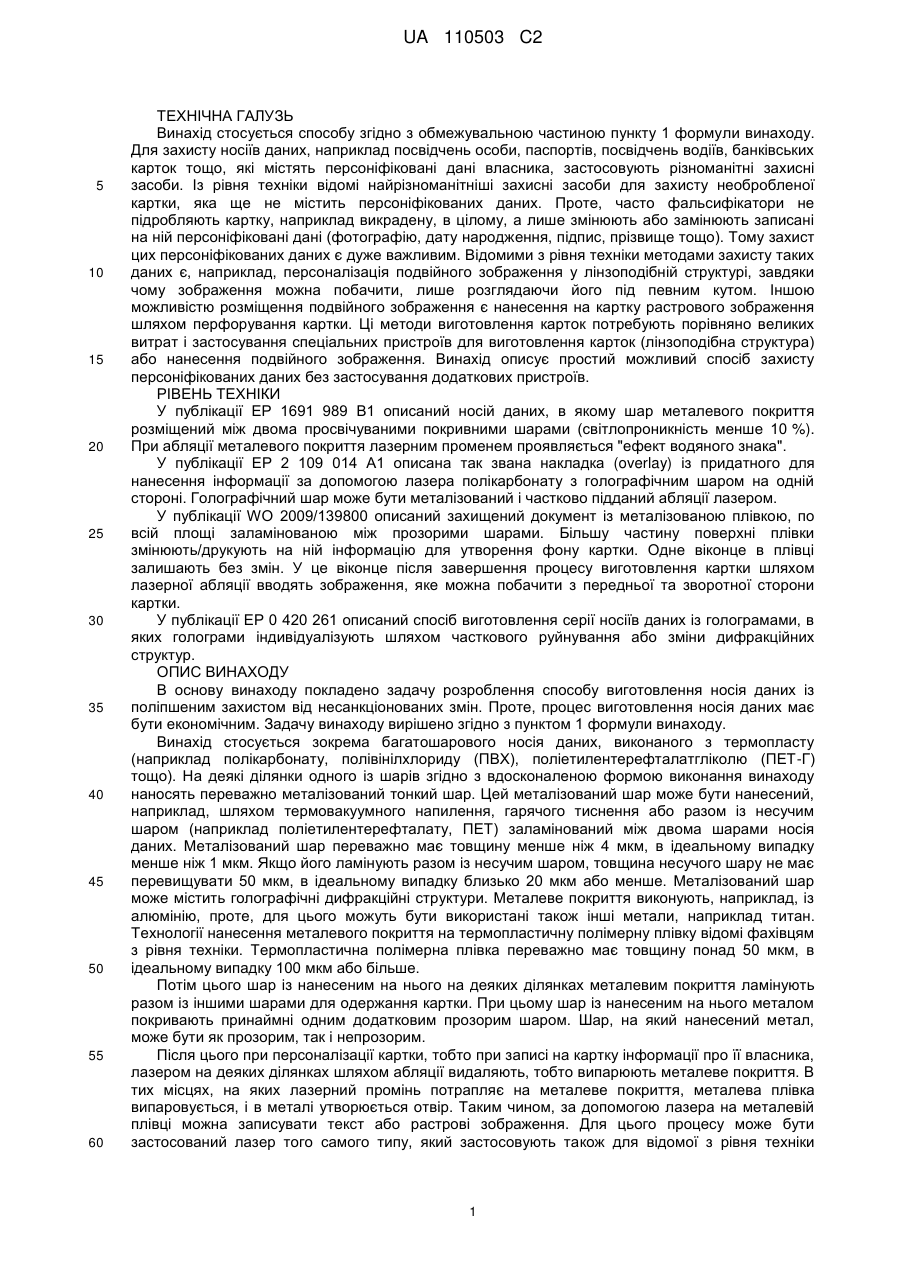

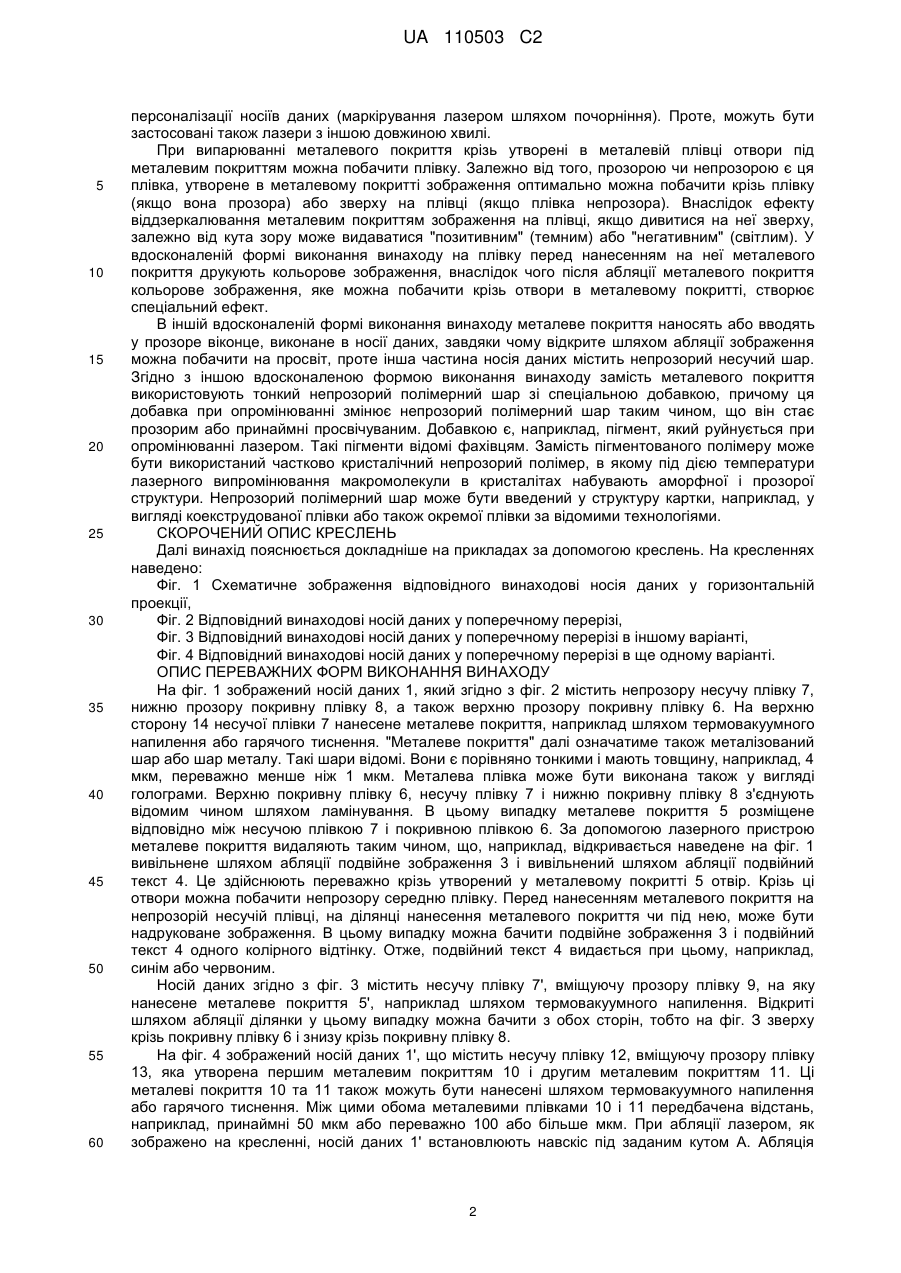

Реферат: Спосіб застосовують для виготовлення багатошарового носія даних, який містить перший шар із полімерного матеріалу, на верхню сторону якого нанесений частково покриваючий її непрозорий шар, наприклад металеве покриття. Носій даних містить другий шар із полімерного матеріалу, який нанесений на перший шар і є прозорим принаймні на одній ділянці металевого шару. Металевий шар частково видаляють лазером таким чином, що у металевому шарі утворюють принаймні один отвір. Переважно металевий шар заламіновують між першим і другим шарами з полімерного матеріалу. UA 110503 C2 (12) UA 110503 C2 UA 110503 C2 5 10 15 20 25 30 35 40 45 50 55 60 ТЕХНІЧНА ГАЛУЗЬ Винахід стосується способу згідно з обмежувальною частиною пункту 1 формули винаходу. Для захисту носіїв даних, наприклад посвідчень особи, паспортів, посвідчень водіїв, банківських карток тощо, які містять персоніфіковані дані власника, застосовують різноманітні захисні засоби. Із рівня техніки відомі найрізноманітніші захисні засоби для захисту необробленої картки, яка ще не містить персоніфікованих даних. Проте, часто фальсифікатори не підробляють картку, наприклад викрадену, в цілому, а лише змінюють або замінюють записані на ній персоніфіковані дані (фотографію, дату народження, підпис, прізвище тощо). Тому захист цих персоніфікованих даних є дуже важливим. Відомими з рівня техніки методами захисту таких даних є, наприклад, персоналізація подвійного зображення у лінзоподібній структурі, завдяки чому зображення можна побачити, лише розглядаючи його під певним кутом. Іншою можливістю розміщення подвійного зображення є нанесення на картку растрового зображення шляхом перфорування картки. Ці методи виготовлення карток потребують порівняно великих витрат і застосування спеціальних пристроїв для виготовлення карток (лінзоподібна структура) або нанесення подвійного зображення. Винахід описує простий можливий спосіб захисту персоніфікованих даних без застосування додаткових пристроїв. РІВЕНЬ ТЕХНІКИ У публікації ЕР 1691 989 В1 описаний носій даних, в якому шар металевого покриття розміщений між двома просвічуваними покривними шарами (світлопроникність менше 10 %). При абляції металевого покриття лазерним променем проявляється "ефект водяного знака". У публікації ЕР 2 109 014 А1 описана так звана накладка (overlay) із придатного для нанесення інформації за допомогою лазера полікарбонату з голографічним шаром на одній стороні. Голографічний шар може бути металізований і частково підданий абляції лазером. У публікації WO 2009/139800 описаний захищений документ із металізованою плівкою, по всій площі заламінованою між прозорими шарами. Більшу частину поверхні плівки змінюють/друкують на ній інформацію для утворення фону картки. Одне віконце в плівці залишають без змін. У це віконце після завершення процесу виготовлення картки шляхом лазерної абляції вводять зображення, яке можна побачити з передньої та зворотної сторони картки. У публікації ЕР 0 420 261 описаний спосіб виготовлення серії носіїв даних із голограмами, в яких голограми індивідуалізують шляхом часткового руйнування або зміни дифракційних структур. ОПИС ВИНАХОДУ В основу винаходу покладено задачу розроблення способу виготовлення носія даних із поліпшеним захистом від несанкціонованих змін. Проте, процес виготовлення носія даних має бути економічним. Задачу винаходу вирішено згідно з пунктом 1 формули винаходу. Винахід стосується зокрема багатошарового носія даних, виконаного з термопласту (наприклад полікарбонату, полівінілхлориду (ПВХ), поліетилентерефталатгліколю (ПЕТ-Г) тощо). На деякі ділянки одного із шарів згідно з вдосконаленою формою виконання винаходу наносять переважно металізований тонкий шар. Цей металізований шар може бути нанесений, наприклад, шляхом термовакуумного напилення, гарячого тиснення або разом із несучим шаром (наприклад поліетилентерефталату, ПЕТ) заламінований між двома шарами носія даних. Металізований шар переважно має товщину менше ніж 4 мкм, в ідеальному випадку менше ніж 1 мкм. Якщо його ламінують разом із несучим шаром, товщина несучого шару не має перевищувати 50 мкм, в ідеальному випадку близько 20 мкм або менше. Металізований шар може містить голографічні дифракційні структури. Металеве покриття виконують, наприклад, із алюмінію, проте, для цього можуть бути використані також інші метали, наприклад титан. Технології нанесення металевого покриття на термопластичну полімерну плівку відомі фахівцям з рівня техніки. Термопластична полімерна плівка переважно має товщину понад 50 мкм, в ідеальному випадку 100 мкм або більше. Потім цього шар із нанесеним на нього на деяких ділянках металевим покриття ламінують разом із іншими шарами для одержання картки. При цьому шар із нанесеним на нього металом покривають принаймні одним додатковим прозорим шаром. Шар, на який нанесений метал, може бути як прозорим, так і непрозорим. Після цього при персоналізації картки, тобто при записі на картку інформації про її власника, лазером на деяких ділянках шляхом абляції видаляють, тобто випарюють металеве покриття. В тих місцях, на яких лазерний промінь потрапляє на металеве покриття, металева плівка випаровується, і в металі утворюється отвір. Таким чином, за допомогою лазера на металевій плівці можна записувати текст або растрові зображення. Для цього процесу може бути застосований лазер того самого типу, який застосовують також для відомої з рівня техніки 1 UA 110503 C2 5 10 15 20 25 30 35 40 45 50 55 60 персоналізації носіїв даних (маркірування лазером шляхом почорніння). Проте, можуть бути застосовані також лазери з іншою довжиною хвилі. При випарюванні металевого покриття крізь утворені в металевій плівці отвори під металевим покриттям можна побачити плівку. Залежно від того, прозорою чи непрозорою є ця плівка, утворене в металевому покритті зображення оптимально можна побачити крізь плівку (якщо вона прозора) або зверху на плівці (якщо плівка непрозора). Внаслідок ефекту віддзеркалювання металевим покриттям зображення на плівці, якщо дивитися на неї зверху, залежно від кута зору може видаватися "позитивним" (темним) або "негативним" (світлим). У вдосконаленій формі виконання винаходу на плівку перед нанесенням на неї металевого покриття друкують кольорове зображення, внаслідок чого після абляції металевого покриття кольорове зображення, яке можна побачити крізь отвори в металевому покритті, створює спеціальний ефект. В іншій вдосконаленій формі виконання винаходу металеве покриття наносять або вводять у прозоре віконце, виконане в носії даних, завдяки чому відкрите шляхом абляції зображення можна побачити на просвіт, проте інша частина носія даних містить непрозорий несучий шар. Згідно з іншою вдосконаленою формою виконання винаходу замість металевого покриття використовують тонкий непрозорий полімерний шар зі спеціальною добавкою, причому ця добавка при опромінюванні змінює непрозорий полімерний шар таким чином, що він стає прозорим або принаймні просвічуваним. Добавкою є, наприклад, пігмент, який руйнується при опромінюванні лазером. Такі пігменти відомі фахівцям. Замість пігментованого полімеру може бути використаний частково кристалічний непрозорий полімер, в якому під дією температури лазерного випромінювання макромолекули в кристалітах набувають аморфної і прозорої структури. Непрозорий полімерний шар може бути введений у структуру картки, наприклад, у вигляді коекструдованої плівки або також окремої плівки за відомими технологіями. СКОРОЧЕНИЙ ОПИС КРЕСЛЕНЬ Далі винахід пояснюється докладніше на прикладах за допомогою креслень. На кресленнях наведено: Фіг. 1 Схематичне зображення відповідного винаходові носія даних у горизонтальній проекції, Фіг. 2 Відповідний винаходові носій даних у поперечному перерізі, Фіг. 3 Відповідний винаходові носій даних у поперечному перерізі в іншому варіанті, Фіг. 4 Відповідний винаходові носій даних у поперечному перерізі в ще одному варіанті. ОПИС ПЕРЕВАЖНИХ ФОРМ ВИКОНАННЯ ВИНАХОДУ На фіг. 1 зображений носій даних 1, який згідно з фіг. 2 містить непрозору несучу плівку 7, нижню прозору покривну плівку 8, а також верхню прозору покривну плівку 6. На верхню сторону 14 несучої плівки 7 нанесене металеве покриття, наприклад шляхом термовакуумного напилення або гарячого тиснення. "Металеве покриття" далі означатиме також металізований шар або шар металу. Такі шари відомі. Вони є порівняно тонкими і мають товщину, наприклад, 4 мкм, переважно менше ніж 1 мкм. Металева плівка може бути виконана також у вигляді голограми. Верхню покривну плівку 6, несучу плівку 7 і нижню покривну плівку 8 з'єднують відомим чином шляхом ламінування. В цьому випадку металеве покриття 5 розміщене відповідно між несучою плівкою 7 і покривною плівкою 6. За допомогою лазерного пристрою металеве покриття видаляють таким чином, що, наприклад, відкривається наведене на фіг. 1 вивільнене шляхом абляції подвійне зображення 3 і вивільнений шляхом абляції подвійний текст 4. Це здійснюють переважно крізь утворений у металевому покритті 5 отвір. Крізь ці отвори можна побачити непрозору середню плівку. Перед нанесенням металевого покриття на непрозорій несучій плівці, на ділянці нанесення металевого покриття чи під нею, може бути надруковане зображення. В цьому випадку можна бачити подвійне зображення 3 і подвійний текст 4 одного колірного відтінку. Отже, подвійний текст 4 видається при цьому, наприклад, синім або червоним. Носій даних згідно з фіг. 3 містить несучу плівку 7', вміщуючу прозору плівку 9, на яку нанесене металеве покриття 5', наприклад шляхом термовакуумного напилення. Відкриті шляхом абляції ділянки у цьому випадку можна бачити з обох сторін, тобто на фіг. З зверху крізь покривну плівку 6 і знизу крізь покривну плівку 8. На фіг. 4 зображений носій даних 1', що містить несучу плівку 12, вміщуючу прозору плівку 13, яка утворена першим металевим покриттям 10 і другим металевим покриттям 11. Ці металеві покриття 10 та 11 також можуть бути нанесені шляхом термовакуумного напилення або гарячого тиснення. Між цими обома металевими плівками 10 і 11 передбачена відстань, наприклад, принаймні 50 мкм або переважно 100 або більше мкм. При абляції лазером, як зображено на кресленні, носій даних 1' встановлюють навскіс під заданим кутом А. Абляція 2 UA 110503 C2 5 10 15 20 25 відбувається в обох металевих покриттях 10 і 11. Якщо інтенсивність лазерного випромінювання є недостатньою для абляції обох металевих покриттів 10 і 11 через одну сторону картки, можливим є здійснення також двох точно узгоджених операцій лазерної абляції на зворотній і на передній стороні носія даних 1'. При цьому в кожному випадку обробляють найближче металеве покриття 10 чи 11. Завдяки певному позиціонуванню носія даних 1' перед лазерною обробкою виконане лазером зображення можна побачити на просвіт лише під відповідним кутом зору. Можна також виконати лазером два різних зображення під різними кутами і таким чином досягти ефекту зміни одного зображення на інше при розгляданні під різними кутами металевих покриттів 10 і 11. Як зображено на кресленні, несучий шар 12 може бути закріплений і зокрема заламінований між двома шарами чи покривними плівками. ПОЗИЦІЙНІ ПОЗНАЧЕННЯ 1 носій даних 2 металева плівка 3 відкрите шляхом абляції подвійне зображення 4 відкритий шляхом абляції подвійний текст 5 металевий шар 6 покривна плівка 7 непрозора несуча плівка 8 прозора покривна плівка 9 прозора плівка 10 перша металева плівка 11 друга металева плівка 12 несуча плівка 13 прозора плівка 14 верхня сторона ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Спосіб виготовлення багатошарового персоналізованого носія даних, що містить перший шар, який має верхню сторону, на яку нанесений частково її покриваючий непрозорий шар, і другий шар, який нанесений на перший шар і виконаний прозорим принаймні на одній ділянці непрозорого шару, при цьому непрозорий шар частково видаляють лазером таким чином, що у непрозорому шарі утворюють принаймні один отвір, і при цьому непрозорий шар є металевим шаром, який відрізняється тим, що перший шар і другий шар виготовляють з полімерного матеріалу і при цьому згаданий непрозорий шар, який обробляють згаданим лазером, розташовують у віконці другого принаймні на певній ділянці непрозорого серцевинного шару. 2. Спосіб за п. 1, який відрізняється тим, що непрозорий шар заламіновують між першим і другим шарами полімерного матеріалу. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що непрозорий шар, який надає згадане вікно, є серцевинним шаром між першим шаром і другим шаром. 4. Спосіб за будь-яким із пп. 1-3, який відрізняється тим, що виготовляють носій даних, який містить принаймні два паралельно розміщені один над іншим металеві шари, і виконують отвори в цих обох металевих шарах. 5. Спосіб за п. 4, який відрізняється тим, що обидва металевих шари опромінюють перпендикулярно або під кутом до їх площин, завдяки чому утворені отвори орієнтовані перпендикулярно або під кутом до цих площин. 6. Спосіб за п. 4 або п. 5, який відрізняється тим, що принаймні два металеві шари розміщують на відстані один від іншого. 7. Спосіб за будь-яким із пп. 4-6, який відрізняється тим, що принаймні два металеві шари розміщують у віконці непрозорого несучого шару. 8. Спосіб за п. 7, який відрізняється тим, що серцевинний шар заламіновують між двома прозорими шарами, при цьому згадані прозорі шари є першим і другим шарами. 9. Носій даних, виготовлений за будь-яким із пп. 1-8. 10. Носій даних за п. 9, який відрізняється тим, що є посвідченням особи, сторінкою паспорта, кредитною карткою тощо. 11. Носій даних за п. 9 або 10, який відрізняється тим, що непрозорий шар є металевим шаром, нанесеним на плівку шляхом термовакуумного напилення, гарячого тиснення або ламінування разом із несучим шаром. 12. Носій даних за будь-яким із пп. 9-11, який відрізняється тим, що товщина металевого шару становить менше ніж 4 мкм, переважно менше ніж 1 мкм. 3 UA 110503 C2 5 13. Носій даних за будь-яким із пп. 9-12, який відрізняється тим, що у разі використання двох металевих шарів між ними передбачена відстань принаймні 50 мкм, переважно принаймні 100 мкм. 14. Носій даних за будь-яким із пп. 9-13, який відрізняється тим, що відкриті шляхом абляції ділянки видимі з обох сторін носія даних. 15. Носій даних за п. 9, який відрізняється тим, що завдяки ефекту віддзеркалення металевого шару зображення залежно від кута зору при розгляданні зверху видається позитивним або негативним. 4 UA 110503 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing a multilayer data carrier and data carrier produced by said method
Автори англійськоюEgli, Stefan, Widmer Gomres, Heidi
Автори російськоюЭгли Штефан, Видмер Гомрез Хайди
МПК / Мітки
МПК: B42D 25/43, B42D 25/41, B42D 25/29, B42D 25/00
Мітки: також, спосіб, цим, виготовлення, даних, носія, багатошарового, носій, виготовлений, способом
