Закрита система приймання молока в танк

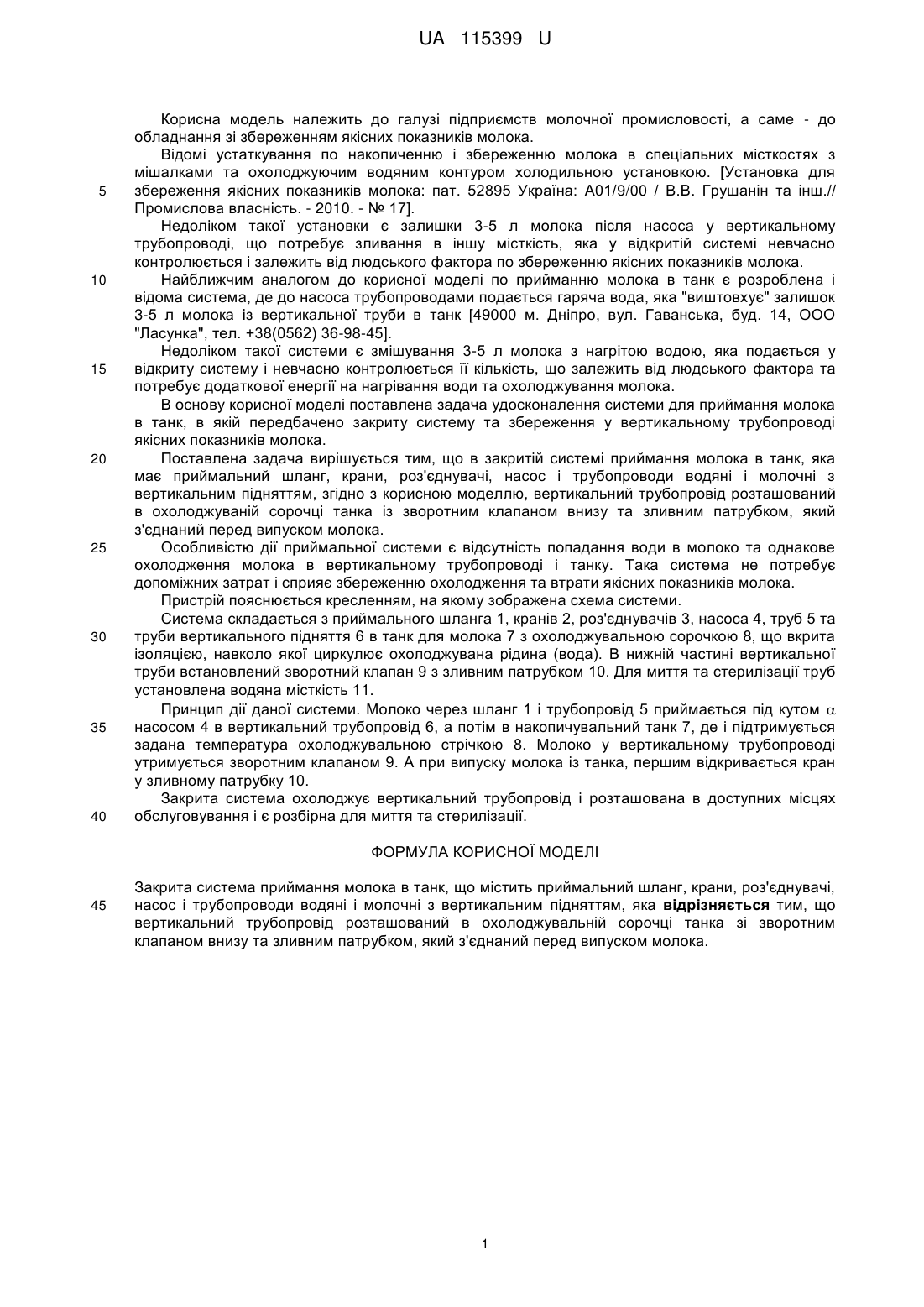

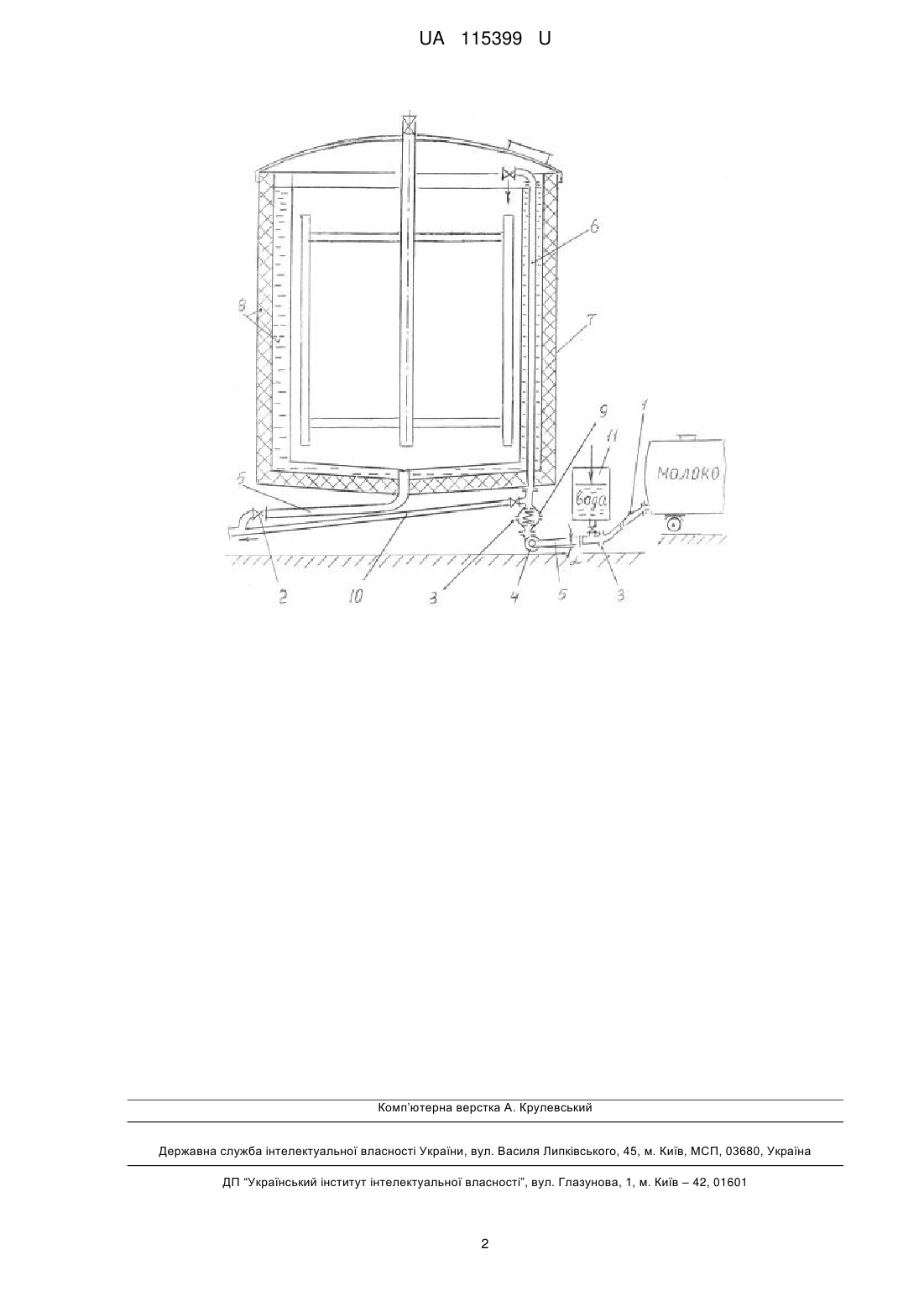

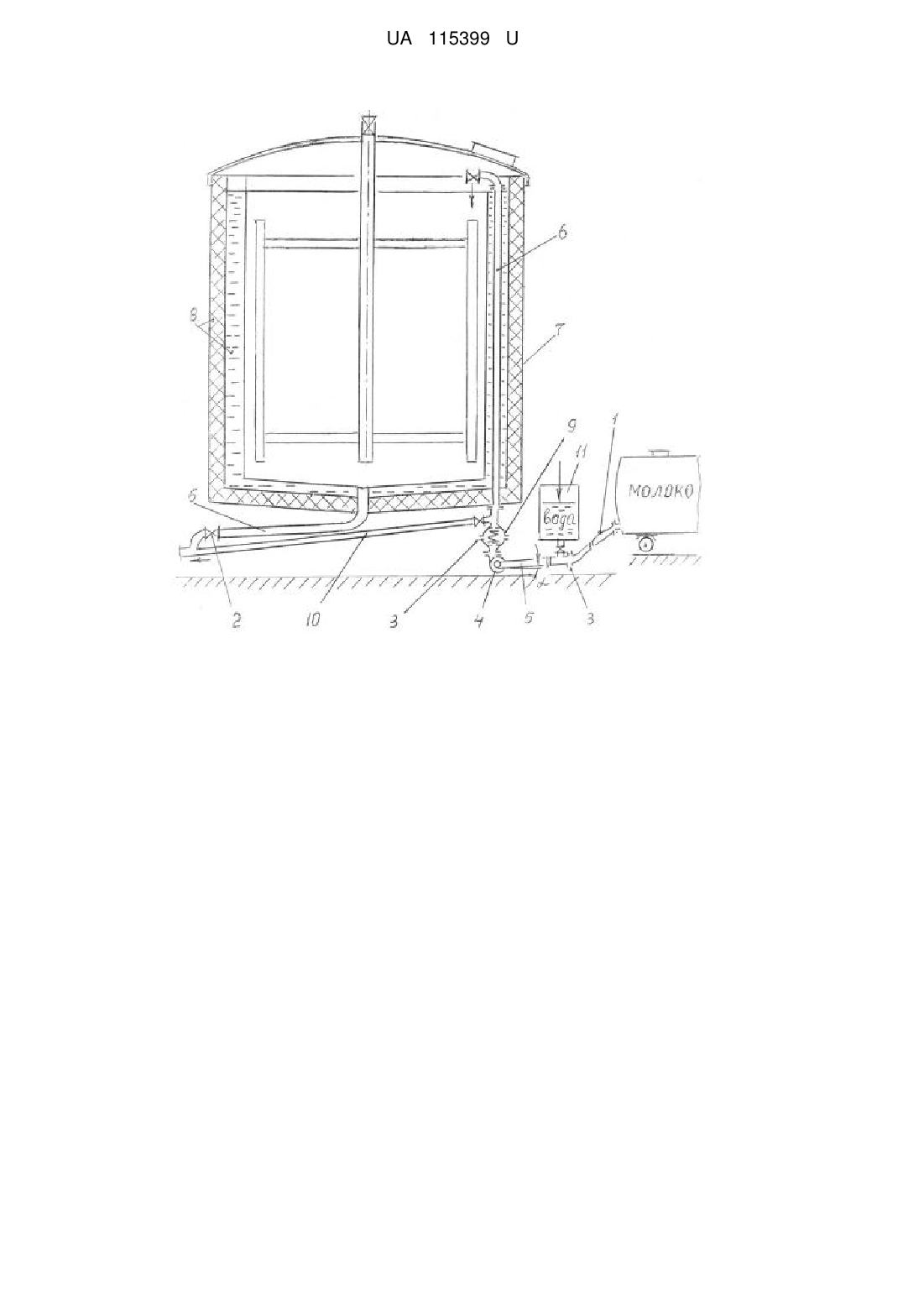

Реферат: Закрита система приймання молока в танк містить приймальний шланг, крани, роз'єднувачі, насос і трубопроводи водяні і молочні з вертикальним підняттям. Вертикальний трубопровід розташований в охолоджувальній сорочці танка зі зворотним клапаном внизу та зливним патрубком, який з'єднаний перед випуском молока. UA 115399 U (54) ЗАКРИТА СИСТЕМА ПРИЙМАННЯ МОЛОКА В ТАНК UA 115399 U UA 115399 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі підприємств молочної промисловості, а саме - до обладнання зі збереженням якісних показників молока. Відомі устаткування по накопиченню і збереженню молока в спеціальних місткостях з мішалками та охолоджуючим водяним контуром холодильною установкою. [Установка для збереження якісних показників молока: пат. 52895 Україна: А01/9/00 / В.В. Грушанін та інш.// Промислова власність. - 2010. - № 17]. Недоліком такої установки є залишки 3-5 л молока після насоса у вертикальному трубопроводі, що потребує зливання в іншу місткість, яка у відкритій системі невчасно контролюється і залежить від людського фактора по збереженню якісних показників молока. Найближчим аналогом до корисної моделі по прийманню молока в танк є розроблена і відома система, де до насоса трубопроводами подається гаряча вода, яка "виштовхує" залишок 3-5 л молока із вертикальної труби в танк [49000 м. Дніпро, вул. Гаванська, буд. 14, ООО "Ласунка", тел. +38(0562) 36-98-45]. Недоліком такої системи є змішування 3-5 л молока з нагрітою водою, яка подається у відкриту систему і невчасно контролюється її кількість, що залежить від людського фактора та потребує додаткової енергії на нагрівання води та охолоджування молока. В основу корисної моделі поставлена задача удосконалення системи для приймання молока в танк, в якій передбачено закриту систему та збереження у вертикальному трубопроводі якісних показників молока. Поставлена задача вирішується тим, що в закритій системі приймання молока в танк, яка має приймальний шланг, крани, роз'єднувачі, насос і трубопроводи водяні і молочні з вертикальним підняттям, згідно з корисною моделлю, вертикальний трубопровід розташований в охолоджуваній сорочці танка із зворотним клапаном внизу та зливним патрубком, який з'єднаний перед випуском молока. Особливістю дії приймальної системи є відсутність попадання води в молоко та однакове охолодження молока в вертикальному трубопроводі і танку. Така система не потребує допоміжних затрат і сприяє збереженню охолодження та втрати якісних показників молока. Пристрій пояснюється кресленням, на якому зображена схема системи. Система складається з приймального шланга 1, кранів 2, роз'єднувачів 3, насоса 4, труб 5 та труби вертикального підняття 6 в танк для молока 7 з охолоджувальною сорочкою 8, що вкрита ізоляцією, навколо якої циркулює охолоджувана рідина (вода). В нижній частині вертикальної труби встановлений зворотний клапан 9 з зливним патрубком 10. Для миття та стерилізації труб установлена водяна місткість 11. Принцип дії даної системи. Молоко через шланг 1 і трубопровід 5 приймається під кутом  насосом 4 в вертикальний трубопровід 6, а потім в накопичувальний танк 7, де і підтримується задана температура охолоджувальною стрічкою 8. Молоко у вертикальному трубопроводі утримується зворотним клапаном 9. А при випуску молока із танка, першим відкривається кран у зливному патрубку 10. Закрита система охолоджує вертикальний трубопровід і розташована в доступних місцях обслуговування і є розбірна для миття та стерилізації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Закрита система приймання молока в танк, що містить приймальний шланг, крани, роз'єднувачі, насос і трубопроводи водяні і молочні з вертикальним підняттям, яка відрізняється тим, що вертикальний трубопровід розташований в охолоджувальній сорочці танка зі зворотним клапаном внизу та зливним патрубком, який з'єднаний перед випуском молока. 1 UA 115399 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
