Механічний лічильник для дозувального пристрою

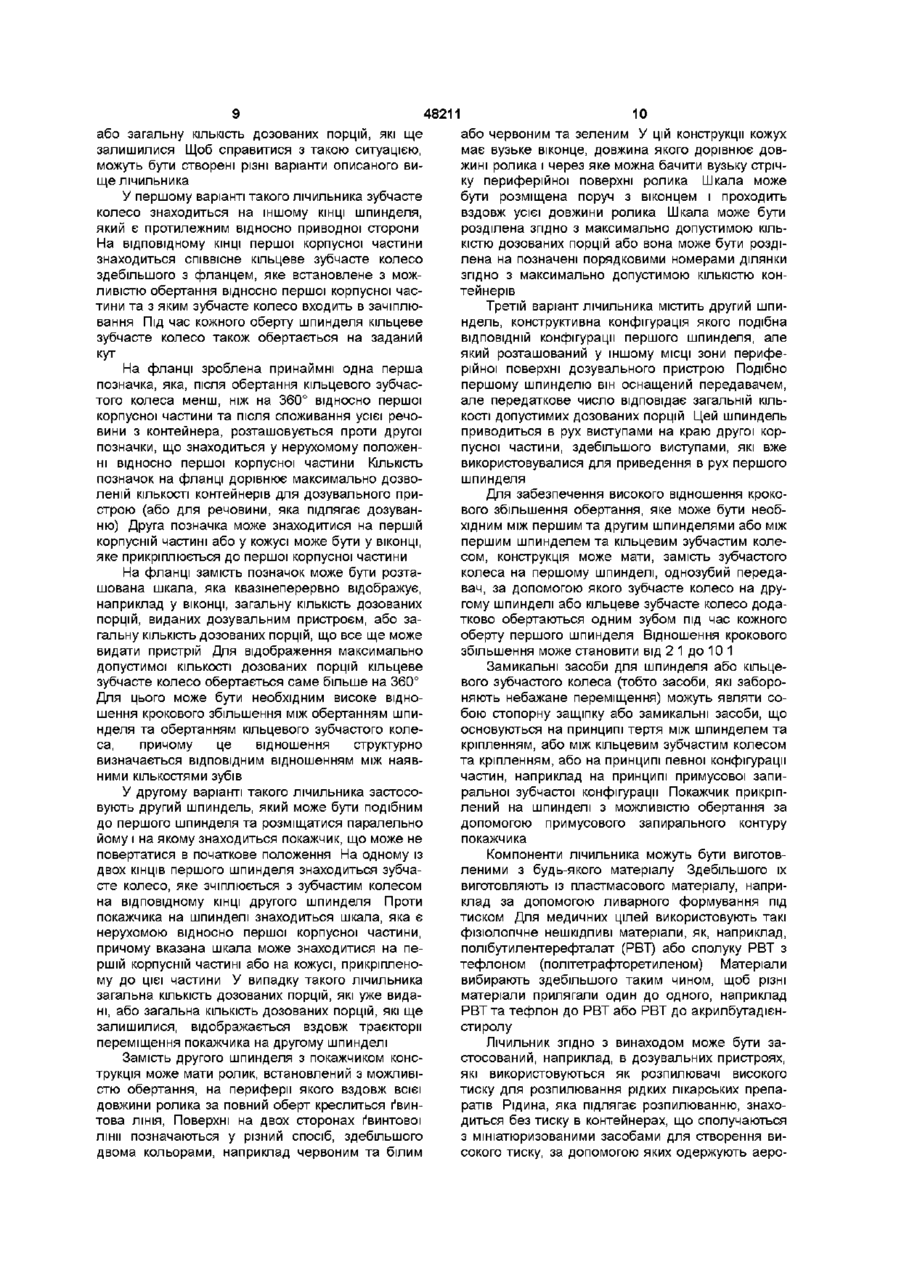

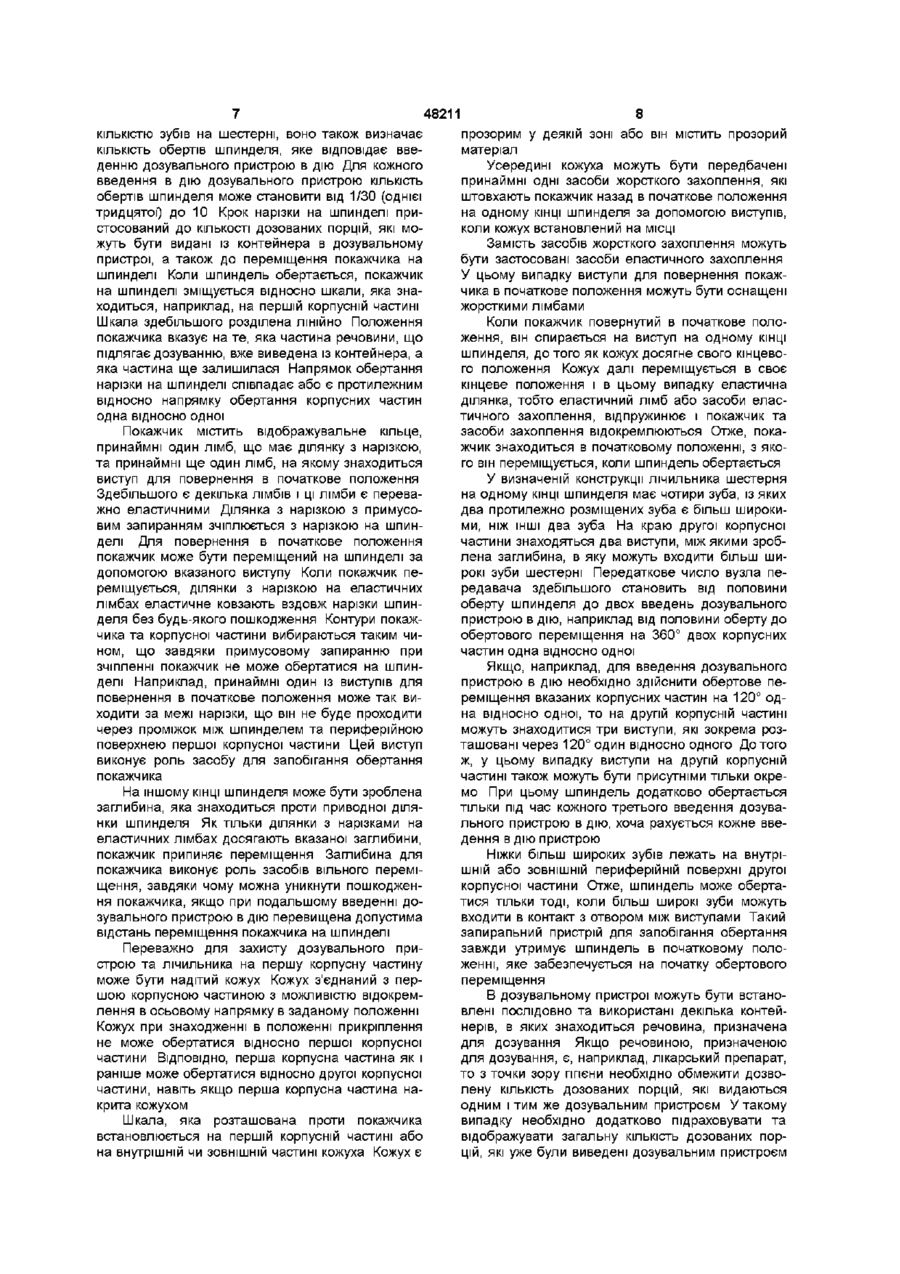

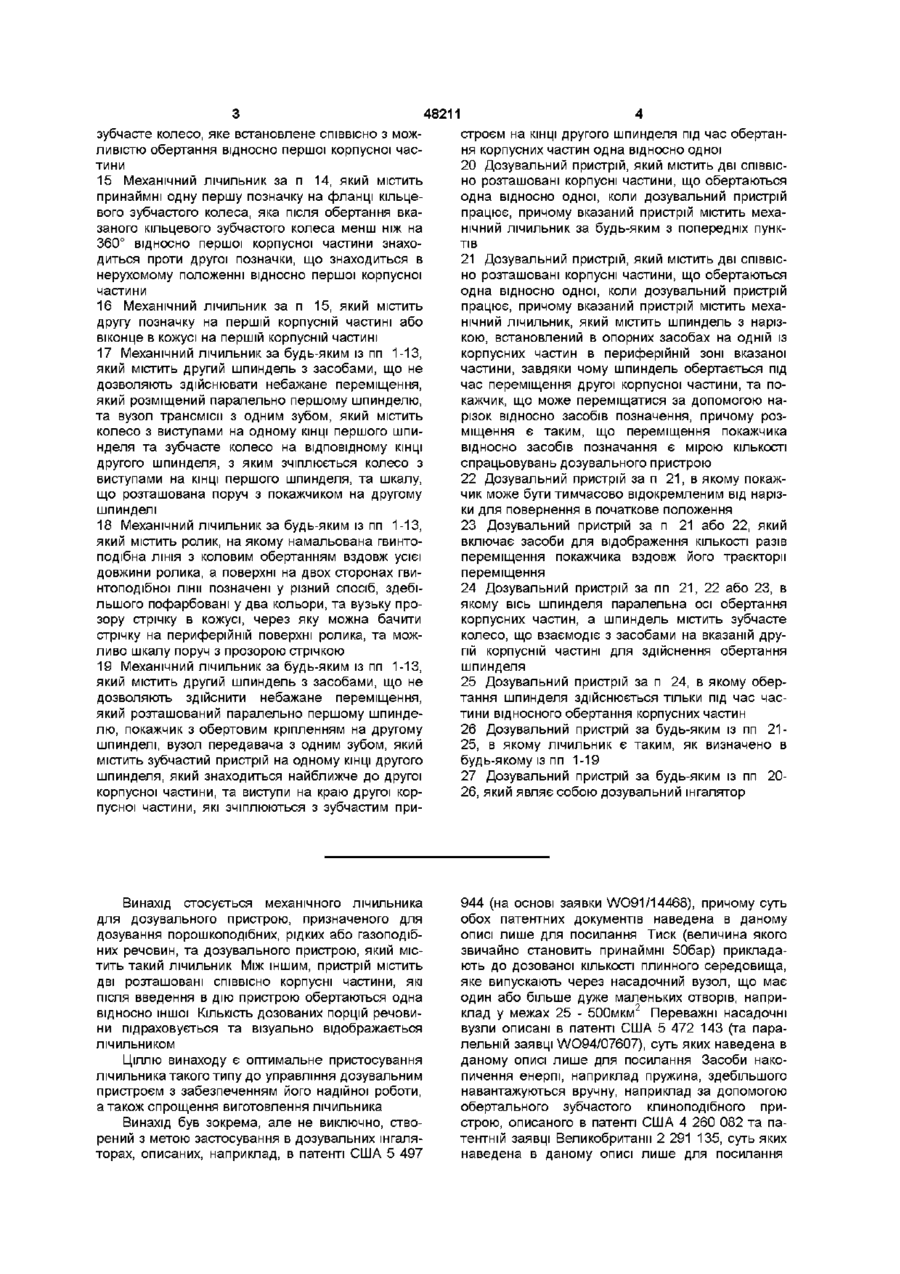

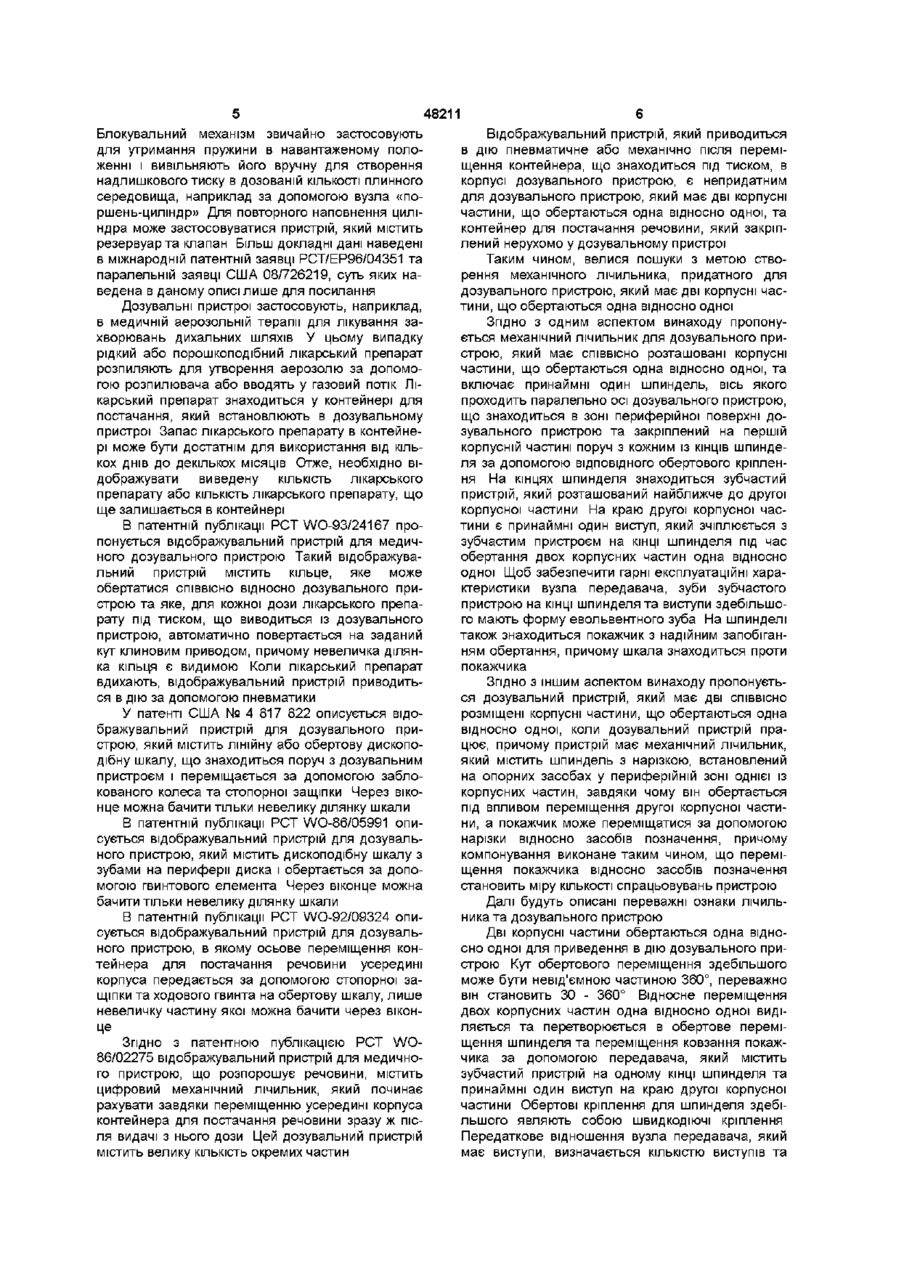

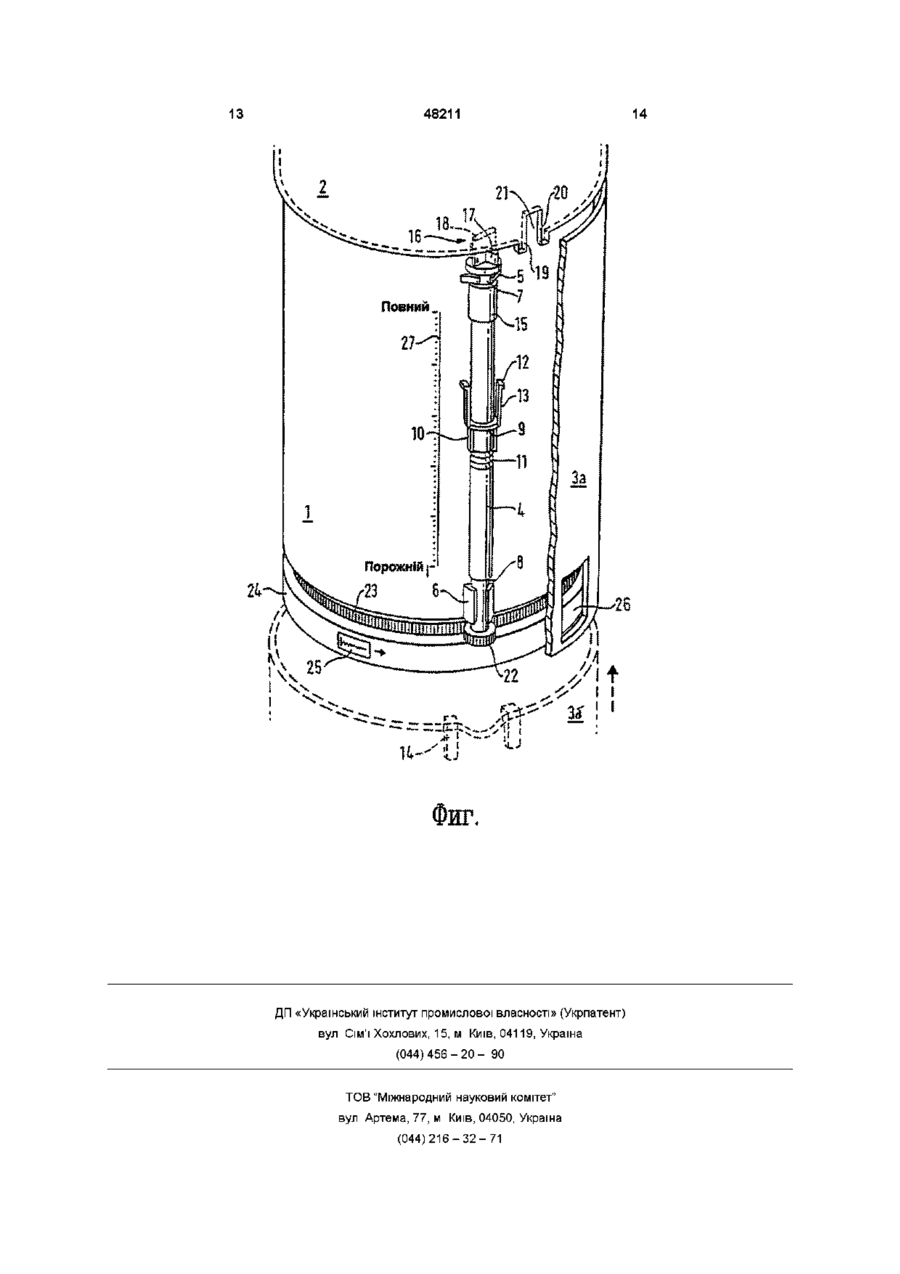

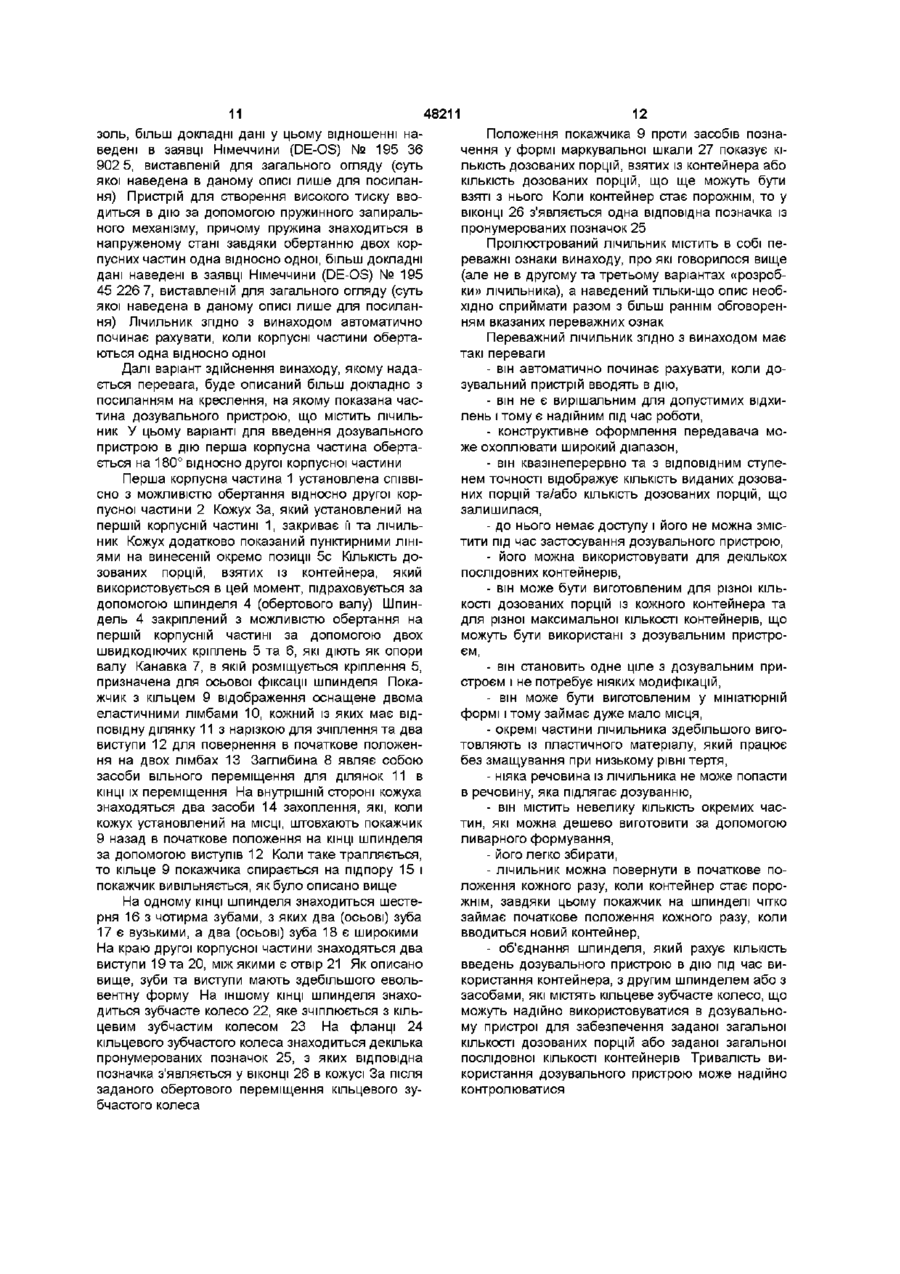

1 Механічний лічильник для дозувального пристрою, який містить дві СПІВВІСНО розміщені корпусні частини, що виконані з можливістю обертатися одна відносно одної, коли дозувальний пристрій введений в дію, та містить принаймні один шпиндель з нарізкою, вісь якого проходить паралельно осі дозувального пристрою та який розташований в зоні периферійної поверхні дозувального пристрою, та який встановлений на першій корпусній частині за допомогою обертових кріплень виконаних біля КІНЦІВ шпинделя, зубчастий пристрій виконаний на КІНЦІ шпинделя, який розташований найближче до другої корпусної частини, принаймні один виступ виконаний на краю другої корпусної частини, який зчіплюється з зубчастим пристроєм та обертає шпиндель, покажчик виконаний з можливістю переміщення завдяки нарізці вздовж шпинделя, коли шпиндель обертається, та шкалу, яка знаходиться поруч з покажчиком 2 Механічний лічильник за п 1, який містить два обертові кріплення, здебільшого у формі швидкодіючих кріплень 3 Механічний лічильник за п 1 або 2, який містить шестірню, виконану на одному КІНЦІ шпинделя, що розташована поруч з другою корпусною частиною та являє собою зубчастий пристрій, та виступи виконані на частині периферії другої корпусної частини, які виконані з можливістю зчіплюватися з шестірнею в деякий момент обертового переміщення двох корпусних частин одна відносно другої 4 Механічний лічильник за п 3, який містить шестірню з чотирма зубами та два виступи на другій корпусній частині 5 Механічний лічильник за п 3, який містить шестірню з чотирма зубами, два протилежно розміщені зуби якої є ширші, ніж ІНШІ два зуби, причому ніжки більш широких зубів спираються на внутрішню периферійну поверхню другої корпусної частини, два виступи виконані на краю другої корпусної частини, та отвір між двома виступами, який є ширшим, ніж ширина більш широких зубів шестірні 6 Механічний лічильник за будь-яким із пп 1-5, який має передаточне відношення, яке відповідає половині оберту шпинделя за два введеня дозувального пристрою в дію 7 Механічний лічильник за будь-яким із пп 1-6, в якому крок нарізки шпинделя відповідає КІЛЬКОСТІ дозованих порцій та довжині переміщення покажчика 8 Механічний лічильник за будь-яким із пп 1-7, в якому шпиндель містить засоби, що не дозволяють здійснити небажане переміщення, здебільшого у формі запирального зубчастого пристрою 9 Механічний лічильник за будь-яким із пп 1-8, який містить принаймні один еластичний лімб, що має ділянку з нарізкою для зчеплення на покажчику, яка зчіплюється з нарізкою на шпинделі 10 Механічний лічильник за п 9, який має заглибину, де розміщується ділянка з нарізкою для зчеплення, на іншому КІНЦІ шпинделя 11 Механічний лічильник за будь-яким із пп 1-10, який містить на покажчику принаймні один виступ для повернення в початкове положення 12 Механічний лічильник за будь-яким із пп 1-11, який містить кожух над першою корпусною частиною, що з'єднаний з нею з можливістю відокремлення в осьовому напрямку та покриває шпиндель, причому кожух є прозорим у певній зоні або містить прозорий матеріал 13 Механічний лічильник за п 12, який містить принаймні одні засоби захоплення на внутрішній стороні кожуха 14 Механічний лічильник за будь-яким із пп 1-13, який містить зубчасте колесо на іншому КІНЦІ шпинделя та кільцеве зубчасте колесо з засобами, що не дозволяють здійснювати небажане переміщення, здебільшого з фланцем, з яким зчіплюється О 00 48211 зубчасте колесо, яке встановлене СПІВВІСНО з можливістю обертання відносно першої корпусної частини 15 Механічний лічильник за п 14, який містить принаймні одну першу позначку на фланці кільцевого зубчастого колеса, яка після обертання вказаного кільцевого зубчастого колеса менш ніж на 360° відносно першої корпусної частини знаходиться проти другої позначки, що знаходиться в нерухомому положенні відносно першої корпусної частини 16 Механічний лічильник за п 15, який містить другу позначку на першій корпусній частині або віконце в кожусі на першій корпусній частині 17 Механічний лічильник за будь-яким із пп 1-13, який містить другий шпиндель з засобами, що не дозволяють здійснювати небажане переміщення, який розміщений паралельно першому шпинделю, та вузол трансмісії з одним зубом, який містить колесо з виступами на одному КІНЦІ першого шпинделя та зубчасте колесо на відповідному КІНЦІ другого шпинделя, з яким зчіплюється колесо з виступами на КІНЦІ першого шпинделя, та шкалу, що розташована поруч з покажчиком на другому шпинделі 18 Механічний лічильник за будь-яким із пп 1-13, який містить ролик, на якому намальована гвинтоподібна ЛІНІЯ з коловим обертанням вздовж усієї довжини ролика, а поверхні на двох сторонах гвинтоподібної лінії позначені у різний спосіб, здебільшого пофарбовані у два кольори, та вузьку прозору стрічку в кожусі, через яку можна бачити стрічку на периферійній поверхні ролика, та можливо шкалу поруч з прозорою стрічкою 19 Механічний лічильник за будь-яким із пп 1-13, який містить другий шпиндель з засобами, що не дозволяють здійснити небажане переміщення, який розташований паралельно першому шпинделю, покажчик з обертовим кріпленням на другому шпинделі, вузол передавача з одним зубом, який містить зубчастий пристрій на одному КІНЦІ другого шпинделя, який знаходиться найближче до другої корпусної частини, та виступи на краю другої корпусної частини, які зчіплюються з зубчастим при строєм на КІНЦІ другого шпинделя під час обертання корпусних частин одна відносно одної 20 Дозувальний пристрій, який містить дві СПІВВІСно розташовані корпусні частини, що обертаються одна відносно одної, коли дозувальний пристрій працює, причому вказаний пристрій містить механічний лічильник за будь-яким з попередніх пунктів 21 Дозувальний пристрій, який містить дві СПІВВІСно розташовані корпусні частини, що обертаються одна відносно одної, коли дозувальний пристрій працює, причому вказаний пристрій містить механічний лічильник, який містить шпиндель з нарізкою, встановлений в опорних засобах на одній із корпусних частин в периферійній зоні вказаної частини, завдяки чому шпиндель обертається під час переміщення другої корпусної частини, та покажчик, що може переміщатися за допомогою нарізок відносно засобів позначення, причому розміщення є таким, що переміщення покажчика відносно засобів позначання є мірою КІЛЬКОСТІ спрацьовувань дозувального пристрою Винахід стосується механічного лічильника для дозувального пристрою, призначеного для дозування порошкоподібних, рідких або газоподібних речовин, та дозувального пристрою, який містить такий лічильник Між іншим, пристрій містить дві розташовані СПІВВІСНО корпусні частини, які після введення в дію пристрою обертаються одна відносно іншої КІЛЬКІСТЬ дозованих порцій речовини підраховується та візуально відображається лічильником Ціллю винаходу є оптимальне пристосування лічильника такого типу до управління дозувальним пристроєм з забезпеченням його надійної роботи, а також спрощення виготовлення лічильника Винахід був зокрема, але не виключно, створений з метою застосування в дозувальних інгаляторах, описаних, наприклад, в патенті США 5 497 944 (на основі заявки WO91/14468), причому суть обох патентних документів наведена в даному описі лише для посилання Тиск (величина якого звичайно становить принаймні 50бар) приклада 22 Дозувальний пристрій за п 21, в якому покажчик може бути тимчасово відокремленим від нарізки для повернення в початкове положення 23 Дозувальний пристрій за п 21 або 22, який включає засоби для відображення КІЛЬКОСТІ разів переміщення покажчика вздовж його траєкторії переміщення 24 Дозувальний пристрій за пп 21, 22 або 23, в якому вісь шпинделя паралельна осі обертання корпусних частин, а шпиндель містить зубчасте колесо, що взаємодіє з засобами на вказаній другій корпусній частині для здійснення обертання шпинделя 25 Дозувальний пристрій за п 24, в якому обертання шпинделя здійснюється тільки під час частини відносного обертання корпусних частин 26 Дозувальний пристрій за будь-яким із пп 2125, в якому лічильник є таким, як визначено в будь-якому із пп 1-19 27 Дозувальний пристрій за будь-яким із пп 2026, який являє собою дозувальний інгалятор ють до дозованої КІЛЬКОСТІ ПЛИННОГО середовища, яке випускають через насадочний вузол, що має один або більше дуже маленьких отворів, наприклад у межах 25 - 500мкм2 Переважні насадочні вузли описані в патенті США 5 472 143 (та паралельній заявці WO94/07607), суть яких наведена в даному описі лише для посилання Засоби накопичення енергії, наприклад пружина, здебільшого навантажуються вручну, наприклад за допомогою обертального зубчастого клиноподібного пристрою, описаного в патенті США 4 260 082 та патентній заявці Великобританії 2 291 135, суть яких наведена в даному описі лише для посилання 48211 Блокувальний механізм звичайно застосовують для утримання пружини в навантаженому положенні і вивільняють його вручну для створення надлишкового тиску в дозованій КІЛЬКОСТІ ПЛИННОГО середовища, наприклад за допомогою вузла «поршень-циліндр» Для повторного наповнення циліндра може застосовуватися пристрій, який містить резервуар та клапан Більш докладні дані наведені в міжнародній патентній заявці РСТ/ЕР96/04351 та паралельній заявці США 08/726219, суть яких наведена в даному описі лише для посилання Дозувальні пристрої застосовують, наприклад, в медичній аерозольній терапії для лікування захворювань дихальних шляхів У цьому випадку рідкий або порошкоподібний лікарський препарат розпиляють для утворення аерозолю за допомогою розпилювача або вводять у газовий потік Лікарський препарат знаходиться у контейнері для постачання, який встановлюють в дозувальному пристрої Запас лікарського препарату в контейнері може бути достатнім для використання від кількох днів до декількох МІСЯЦІВ Отже, необхідно відображувати виведену КІЛЬКІСТЬ лікарського препарату або КІЛЬКІСТЬ лікарського препарату, що ще залишається в контейнері В патентній публікації РСТ WO-93/24167 пропонується відображувальнии пристрій для медичного дозувального пристрою Такий відображувальнии пристрій містить кільце, яке може обертатися СПІВВІСНО відносно дозувального пристрою та яке, для кожної дози лікарського препарату під тиском, що виводиться із дозувального пристрою, автоматично повертається на заданий кут клиновим приводом, причому невеличка ділянка кільця є видимою Коли лікарський препарат вдихають, відображувальнии пристрій приводиться в дію за допомогою пневматики У патенті США № 4 817 822 описується відображувальнии пристрій для дозувального пристрою, який містить лінійну або обертову дископодібну шкалу, що знаходиться поруч з дозувальним пристроєм і переміщається за допомогою заблокованого колеса та стопорної защіпки Через віконце можна бачити тільки невелику ділянку шкали В патентній публікації РСТ WO-86/05991 описується відображувальнии пристрій для дозувального пристрою, який містить дископодібну шкалу з зубами на периферії диска і обертається за допомогою гвинтового елемента Через віконце можна бачити тільки невелику ділянку шкали В патентній публікації РСТ WO-92/09324 описується відображувальнии пристрій для дозувального пристрою, в якому осьове переміщення контейнера для постачання речовини усередині корпуса передається за допомогою стопорної защіпки та ходового гвинта на обертову шкалу, лише невеличку частину якої можна бачити через віконце Згідно З патентною публікацією РСТ WO86/02275 відображувальнии пристрій для медичного пристрою, що розпорошує речовини, містить цифровий механічний лічильник, який починає рахувати завдяки переміщенню усередині корпуса контейнера для постачання речовини зразу ж після видачі з нього дози Цей дозувальний пристрій містить велику КІЛЬКІСТЬ окремих частин Відображувальнии пристрій, який приводиться в дію пневматичне або механічно після переміщення контейнера, що знаходиться під тиском, в корпусі дозувального пристрою, є непридатним для дозувального пристрою, який має дві корпусні частини, що обертаються одна відносно одної, та контейнер для постачання речовини, який закріплений нерухомо у дозувальному пристрої Таким чином, велися пошуки з метою створення механічного лічильника, придатного для дозувального пристрою, який має дві корпусні частини, що обертаються одна відносно одної Згідно З ОДНИМ аспектом винаходу пропонується механічний лічильник для дозувального пристрою, який має СПІВВІСНО розташовані корпусні частини, що обертаються одна відносно одної, та включає принаймні один шпиндель, вісь якого проходить паралельно осі дозувального пристрою, що знаходиться в зоні периферійної поверхні дозувального пристрою та закріплений на першій корпусній частині поруч з кожним із КІНЦІВ шпинделя за допомогою ВІДПОВІДНОГО обертового кріплення На кінцях шпинделя знаходиться зубчастий пристрій, який розташований найближче до другої корпусної частини На краю другої корпусної частини є принаймні один виступ, який зчіплюється з зубчастим пристроєм на КІНЦІ шпинделя під час обертання двох корпусних частин одна відносно одної Щоб забезпечити гарні експлуатаційні характеристики вузла передавача, зуби зубчастого пристрою на КІНЦІ шпинделя та виступи здебільшого мають форму евольвентного зуба На шпинделі також знаходиться покажчик з надійним запобіганням обертання, причому шкала знаходиться проти покажчика Згідно З ІНШИМ аспектом винаходу пропонується дозувальний пристрій, який має дві СПІВВІСНО розміщені корпусні частини, що обертаються одна відносно одної, коли дозувальний пристрій працює, причому пристрій має механічний лічильник, який містить шпиндель з нарізкою, встановлений на опорних засобах у периферійній зоні однієї із корпусних частин, завдяки чому він обертається під впливом переміщення другої корпусної частини, а покажчик може переміщатися за допомогою нарізки відносно засобів позначення, причому компонування виконане таким чином, що переміщення покажчика відносно засобів позначення становить міру КІЛЬКОСТІ спрацьовувань пристрою Далі будуть описані переважні ознаки лічильника та дозувального пристрою Дві корпусні частини обертаються одна відносно одної для приведення в дію дозувального пристрою Кут обертового переміщення здебільшого може бути невід'ємною частиною 360°, переважно він становить ЗО - 360° Відносне переміщення двох корпусних частин одна відносно одної виділяється та перетворюється в обертове переміщення шпинделя та переміщення ковзання покажчика за допомогою передавача, який містить зубчастий пристрій на одному КІНЦІ шпинделя та принаймні один виступ на краю другої корпусної частини Обертові кріплення для шпинделя здебільшого являють собою ШВИДКОДІЮЧІ кріплення Передаткове відношення вузла передавача, який має виступи, визначається КІЛЬКІСТЮ виступів та 48211 КІЛЬКІСТЮ зубів на шестерні, воно також визначає КІЛЬКІСТЬ обертів шпинделя, яке відповідає введенню дозувального пристрою в дію Для кожного введення в дію дозувального пристрою КІЛЬКІСТЬ обертів шпинделя може становити від 1/30 (однієї тридцятої) до 10 Крок нарізки на шпинделі пристосований до КІЛЬКОСТІ дозованих порцій, які можуть бути видані із контейнера в дозувальному пристрої, а також до переміщення покажчика на шпинделі Коли шпиндель обертається, покажчик на шпинделі зміщується відносно шкали, яка знаходиться, наприклад, на першій корпусній частині Шкала здебільшого розділена ЛІНІЙНО Положення покажчика вказує на те, яка частина речовини, що підлягає дозуванню, вже виведена із контейнера, а яка частина ще залишилася Напрямок обертання нарізки на шпинделі співпадає або є протилежним відносно напрямку обертання корпусних частин одна відносно одної Покажчик містить відображувальне кільце, принаймні один лімб, що має ділянку з нарізкою, та принаймні ще один лімб, на якому знаходиться виступ для повернення в початкове положення Здебільшого є декілька лімбів і ці лімби є переважно еластичними Ділянка з нарізкою з примусовим запиранням зчіплюється з нарізкою на шпинделі Для повернення в початкове положення покажчик може бути переміщений на шпинделі за допомогою вказаного виступу Коли покажчик переміщується, ділянки з нарізкою на еластичних лімбах еластичне ковзають вздовж нарізки шпинделя без будь-якого пошкодження Контури покажчика та корпусної частини вибираються таким чином, що завдяки примусовому запиранню при зчіпленні покажчик не може обертатися на шпинделі Наприклад, принаймні один із виступів для повернення в початкове положення може так виходити за межі нарізки, що він не буде проходити через проміжок між шпинделем та периферійною поверхнею першої корпусної частини Цей виступ виконує роль засобу для запобігання обертання покажчика На іншому КІНЦІ шпинделя може бути зроблена заглибина, яка знаходиться проти приводної ділянки шпинделя Як тільки ділянки з нарізками на еластичних лімбах досягають вказаної заглибини, покажчик припиняє переміщення Заглибина для покажчика виконує роль засобів вільного переміщення, завдяки чому можна уникнути пошкодження покажчика, якщо при подальшому введенні дозувального пристрою в дію перевищена допустима відстань переміщення покажчика на шпинделі Переважно для захисту дозувального пристрою та лічильника на першу корпусну частину може бути надітий кожух Кожух з'єднаний з першою корпусною частиною з можливістю відокремлення в осьовому напрямку в заданому положенні Кожух при знаходженні в положенні прикріплення не може обертатися відносно першої корпусної частини ВІДПОВІДНО, перша корпусна частина як і раніше може обертатися відносно другої корпусної частини, навіть якщо перша корпусна частина накрита кожухом Шкала, яка розташована проти покажчика встановлюється на першій корпусній частині або на внутрішній чи ЗОВНІШНІЙ частині кожуха Кожух є 8 прозорим у деякій зоні або він містить прозорий матеріал Усередині кожуха можуть бути передбачені принаймні одні засоби жорсткого захоплення, які штовхають покажчик назад в початкове положення на одному КІНЦІ шпинделя за допомогою виступів, коли кожух встановлений на МІСЦІ Замість засобів жорсткого захоплення можуть бути застосовані засоби еластичного захоплення У цьому випадку виступи для повернення покажчика в початкове положення можуть бути оснащені жорсткими лімбами Коли покажчик повернутий в початкове положення, він спирається на виступ на одному КІНЦІ шпинделя, до того як кожух досягне свого кінцевого положення Кожух далі переміщується в своє кінцеве положення і в цьому випадку еластична ділянка, тобто еластичний лімб або засоби еластичного захоплення, відпружинює і покажчик та засоби захоплення відокремлюються Отже, покажчик знаходиться в початковому положенні, з якого він переміщується, коли шпиндель обертається У визначеній конструкції лічильника шестерня на одному КІНЦІ шпинделя має чотири зуба, із яких два протилежно розміщених зуба є більш широкими, ніж ІНШІ два зуба На краю другої корпусної частини знаходяться два виступи, між якими зроблена заглибина, в яку можуть входити більш широкі зуби шестерні Передаткове число вузла передавача здебільшого становить від половини оберту шпинделя до двох введень дозувального пристрою в дію, наприклад від половини оберту до обертового переміщення на 360° двох корпусних частин одна відносно одної Якщо, наприклад, для введення дозувального пристрою в дію необхідно здійснити обертове переміщення вказаних корпусних частин на 120° одна відносно одної, то на другій корпусній частині можуть знаходитися три виступи, які зокрема розташовані через 120° один відносно одного До того ж, у цьому випадку виступи на другій корпусній частині також можуть бути присутніми тільки окремо При цьому шпиндель додатково обертається тільки під час кожного третього введення дозувального пристрою в дію, хоча рахується кожне введення в дію пристрою Ніжки більш широких зубів лежать на внутрішній або ЗОВНІШНІЙ периферійній поверхні другої корпусної частини Отже, шпиндель може обертатися тільки тоді, коли більш широкі зуби можуть входити в контакт з отвором між виступами Такий запирапьний пристрій для запобігання обертання завжди утримує шпиндель в початковому положенні, яке забезпечується на початку обертового переміщення В дозувальному пристрої можуть бути встановлені послідовно та використані декілька контейнерів, в яких знаходиться речовина, призначена для дозування Якщо речовиною, призначеною для дозування, є, наприклад, лікарський препарат, то з точки зору ГІГІЄНИ необхідно обмежити дозволену КІЛЬКІСТЬ дозованих порцій, які видаються одним і тим же дозувальним пристроєм У такому випадку необхідно додатково підраховувати та відображувати загальну КІЛЬКІСТЬ дозованих порцій, які уже були виведені дозувальним пристроєм 48211 або загальну КІЛЬКІСТЬ дозованих порцій, які ще залишилися Щоб справитися з такою ситуацією, можуть бути створені різні варіанти описаного вище лічильника У першому варіанті такого лічильника зубчасте колесо знаходиться на іншому КІНЦІ шпинделя, який є протилежним відносно приводної сторони На відповідному КІНЦІ першої корпусної частини знаходиться співвісне кільцеве зубчасте колесо здебільшого з фланцем, яке встановлене з можливістю обертання відносно першої корпусної частини та з яким зубчасте колесо входить в зачіплювання Під час кожного оберту шпинделя кільцеве зубчасте колесо також обертається на заданий кут На фланці зроблена принаймні одна перша позначка, яка, після обертання кільцевого зубчастого колеса менш, ніж на 360° відносно першої корпусної частини та після споживання усієї речовини з контейнера, розташовується проти другої позначки, що знаходиться у нерухомому положенні відносно першої корпусної частини КІЛЬКІСТЬ позначок на фланці дорівнює максимально дозволеній КІЛЬКОСТІ контейнерів для дозувального пристрою (або для речовини, яка підлягає дозуванню) Друга позначка може знаходитися на першій корпусній частині або у кожусі може бути у ВІКОНЦІ, яке прикріплюється до першої корпусної частини На фланці замість позначок може бути розташована шкала, яка квазінеперервно відображує, наприклад у ВІКОНЦІ, загальну КІЛЬКІСТЬ дозованих порцій, виданих дозувальним пристроєм, або загальну КІЛЬКІСТЬ дозованих порцій, що все ще може видати пристрій Для відображення максимально допустимої КІЛЬКОСТІ дозованих порцій кільцеве зубчасте колесо обертається саме більше на 360° Для цього може бути необхідним високе відношення крокового збільшення між обертанням шпинделя та обертанням кільцевого зубчастого колеса, причому це відношення структурно визначається ВІДПОВІДНИМ відношенням між наявними кількостями зубів У другому варіанті такого лічильника застосовують другий шпиндель, який може бути подібним до першого шпинделя та розміщатися паралельно йому і на якому знаходиться покажчик, що може не повертатися в початкове положення На одному із двох КІНЦІВ першого шпинделя знаходиться зубчасте колесо, яке зчіплюється з зубчастим колесом на відповідному КІНЦІ другого шпинделя Проти покажчика на шпинделі знаходиться шкала, яка є нерухомою відносно першої корпусної частини, причому вказана шкала може знаходитися на першій корпусній частині або на кожусі, прикріпленому до цієї частини У випадку такого лічильника загальна КІЛЬКІСТЬ дозованих порцій, які уже видані, або загальна КІЛЬКІСТЬ дозованих порцій, які ще залишилися, відображається вздовж траєкторії переміщення покажчика на другому шпинделі Замість другого шпинделя з покажчиком конструкція може мати ролик, встановлений з можливістю обертання, на периферії якого вздовж всієї довжини ролика за повний оберт креслиться ґвинтова ЛІНІЯ, Поверхні на двох сторонах ґвинтової лінії позначаються у різний спосіб, здебільшого двома кольорами, наприклад червоним та білим 10 або червоним та зеленим У цій конструкції кожух має вузьке віконце, довжина якого дорівнює довжині ролика і через яке можна бачити вузьку стрічку периферійної поверхні ролика Шкала може бути розміщена поруч з віконцем і проходить вздовж усієї довжини ролика Шкала може бути розділена згідно з максимально допустимою КІЛЬКІСТЮ дозованих порцій або вона може бути розділена на позначені порядковими номерами ділянки згідно з максимально допустимою КІЛЬКІСТЮ контейнерів Третій варіант лічильника містить другий шпиндель, конструктивна конфігурація якого подібна ВІДПОВІДНІЙ конфігурації першого шпинделя, але який розташований у іншому МІСЦІ ЗОНИ периферійної поверхні дозувального пристрою Подібно першому шпинделю він оснащений передавачем, але передаткове число відповідає загальній КІЛЬКОСТІ допустимих дозованих порцій Цей шпиндель приводиться в рух виступами на краю другої корпусної частини, здебільшого виступами, які вже використовувалися для приведення в рух першого шпинделя Для забезпечення високого відношення крокового збільшення обертання, яке може бути необхідним між першим та другим шпинделями або між першим шпинделем та кільцевим зубчастим колесом, конструкція може мати, замість зубчастого колеса на першому шпинделі, однозубий передавач, за допомогою якого зубчасте колесо на другому шпинделі або кільцеве зубчасте колесо додатково обертаються одним зубом під час кожного оберту першого шпинделя Відношення крокового збільшення може становити від 2 1 до 10 1 Замикальні засоби для шпинделя або кільцевого зубчастого колеса (тобто засоби, які забороняють небажане переміщення) можуть являти собою стопорну защіпку або замикальні засоби, що основуються на принципі тертя між шпинделем та кріпленням, або між кільцевим зубчастим колесом та кріпленням, або на принципі певної конфігурації частин, наприклад на принципі примусової запиральної зубчастої конфігурації Покажчик прикріплений на шпинделі з можливістю обертання за допомогою примусового запирального контуру покажчика Компоненти лічильника можуть бути виготовленими з будь-якого матеріалу Здебільшого їх виготовляють із пластмасового матеріалу, наприклад за допомогою ливарного формування під тиском Для медичних цілей використовують такі фізіологічне нешкідливі матеріали, як, наприклад, полібутилентерефталат (РВТ) або сполуку РВТ з тефлоном (політетрафторетиленом) Матеріали вибирають здебільшого таким чином, щоб різні матеріали прилягали один до одного, наприклад РВТ та тефлон до РВТ або РВТ до акрилбутадієнстиролу Лічильник ЗГІДНО З винаходом може бути застосований, наприклад, в дозувальних пристроях, які використовуються як розпилювачі високого тиску для розпилювання рідких лікарських препаратів Рідина, яка підлягає розпилюванню, знаходиться без тиску в контейнерах, що сполучаються з мініатюризованими засобами для створення високого тиску, за допомогою яких одержують аеро 48211 12 11 золь, більш докладні дані у цьому відношенні наПоложення покажчика 9 проти засобів познаведені в заявці Німеччини (DE-OS) № 195 36 чення у формі маркувальної шкали 27 показує КІ902 5, виставленій для загального огляду (суть ЛЬКІСТЬ дозованих порцій, взятих із контейнера або якої наведена в даному описі лише для посиланКІЛЬКІСТЬ дозованих порцій, що ще можуть бути ня) Пристрій для створення високого тиску ввовзяті з нього Коли контейнер стає порожнім, то у диться в дію за допомогою пружинного запиральВІКОНЦІ 26 з'являється одна відповідна позначка із ного механізму, причому пружина знаходиться в пронумерованих позначок 25 напруженому стані завдяки обертанню двох корПроілюстрований лічильник містить в собі пепусних частин одна відносно одної, більш докладні реважні ознаки винаходу, про які говорилося вище дані наведені в заявці Німеччини (DE-OS) № 195 (але не в другому та третьому варіантах «розроб45 226 7, виставленій для загального огляду (суть ки» лічильника), а наведений тільки-що опис необякої наведена в даному описі лише для посиланхідно сприймати разом з більш раннім обговорення) Лічильник ЗГІДНО З винаходом автоматично ням вказаних переважних ознак починає рахувати, коли корпусні частини обертаПереважний лічильник згідно з винаходом має ються одна відносно одної такі переваги Далі варіант здійснення винаходу, якому нада- він автоматично починає рахувати, коли доється перевага, буде описаний більш докладно з зувальний пристрій вводять в дію, посиланням на креслення, на якому показана час- він не є вирішальним для допустимих відхитина дозувального пристрою, що містить лічильлень і тому є надійним під час роботи, ник У цьому варіанті для введення дозувального - конструктивне оформлення передавача мопристрою в дію перша корпусна частина обертаже охоплювати широкий діапазон, ється на 180° відносно другої корпусної частини - він квазінеперервно та з ВІДПОВІДНИМ ступенем точності відображує КІЛЬКІСТЬ виданих дозоваПерша корпусна частина 1 установлена СПІВВІних порцій та/або КІЛЬКІСТЬ дозованих порцій, що сно з можливістю обертання відносно другої корзалишилася, пусної частини 2 Кожух За, який установлений на першій корпусній частині 1, закриває її та лічиль- до нього немає доступу і його не можна змісник Кожух додатково показаний пунктирними ЛІНІтити під час застосування дозувального пристрою, ЯМИ на винесеній окремо позиції 5с КІЛЬКІСТЬ до- його можна використовувати для декількох зованих порцій, взятих із контейнера, який послідовних контейнерів, використовується в цей момент, підраховується за - він може бути виготовленим для різної КІЛЬдопомогою шпинделя 4 (обертового валу) ШпинКОСТІ дозованих порцій із кожного контейнера та дель 4 закріплений з можливістю обертання на для різної максимальної КІЛЬКОСТІ контейнерів, що першій корпусній частині за допомогою двох можуть бути використані з дозувальним пристрошвидкодіючих кріплень 5 та 6, які діють як опори єм, валу Канавка 7, в якій розміщується кріплення 5, - він становить одне ціле з дозувальним припризначена для осьової фіксації шпинделя Покастроєм і не потребує ніяких модифікацій, жчик з кільцем 9 відображення оснащене двома - він може бути виготовленим у мініатюрній еластичними лімбами 10, кожний із яких має відформі і тому займає дуже мало місця, повідну ділянку 11 з нарізкою для зчіплення та два - окремі частини лічильника здебільшого виговиступи 12 для повернення в початкове положентовляють із пластичного матеріалу, який працює ня на двох лімбах 13 Заглибина 8 являє собою без змащування при низькому рівні тертя, засоби вільного переміщення для ділянок 11 в - ніяка речовина із лічильника не може попасти КІНЦІ їх переміщення На внутрішній стороні кожуха в речовину, яка підлягає дозуванню, знаходяться два засоби 14 захоплення, які, коли - він містить невелику КІЛЬКІСТЬ окремих часкожух установлений на МІСЦІ, штовхають покажчик тин, які можна дешево виготовити за допомогою 9 назад в початкове положення на КІНЦІ шпинделя ливарного формування, за допомогою виступів 12 Коли таке трапляється, - його легко збирати, то кільце 9 покажчика спирається на підпору 15 і - лічильник можна повернути в початкове попокажчик вивільняється, як було описано вище ложення кожного разу, коли контейнер стає порожнім, завдяки цьому покажчик на шпинделі чітко На одному КІНЦІ шпинделя знаходиться шестезаймає початкове положення кожного разу, коли рня 16 з чотирма зубами, з яких два (осьові) зуба вводиться новий контейнер, 17 є вузькими, а два (осьові) зуба 18 є широкими На краю другої корпусної частини знаходяться два - об'єднання шпинделя, який рахує КІЛЬКІСТЬ виступи 19 та 20, між якими є отвір 21 Як описано введень дозувального пристрою в дію під час вивище, зуби та виступи мають здебільшого еволькористання контейнера, з другим шпинделем або з вентну форму На іншому КІНЦІ шпинделя знахозасобами, які містять кільцеве зубчасте колесо, що диться зубчасте колесо 22, яке зчіплюється з кільможуть надійно використовуватися в дозувальноцевим зубчастим колесом 23 На фланці 24 му пристрої для забезпечення заданої загальної кільцевого зубчастого колеса знаходиться декілька КІЛЬКОСТІ дозованих порцій або заданої загальної пронумерованих позначок 25, з яких відповідна послідовної КІЛЬКОСТІ контейнерів Тривалість випозначка з'являється у ВІКОНЦІ 26 в кожусі За після користання дозувального пристрою може надійно заданого обертового переміщення кільцевого зуконтролюватися бчастого колеса 13 48211 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 14
