Пристосування для використання в установці для нанесення на деталі покриттів, пристрій модульного типу, установка для нанесення покриттів на деталі і спосіб нанесення покриттів

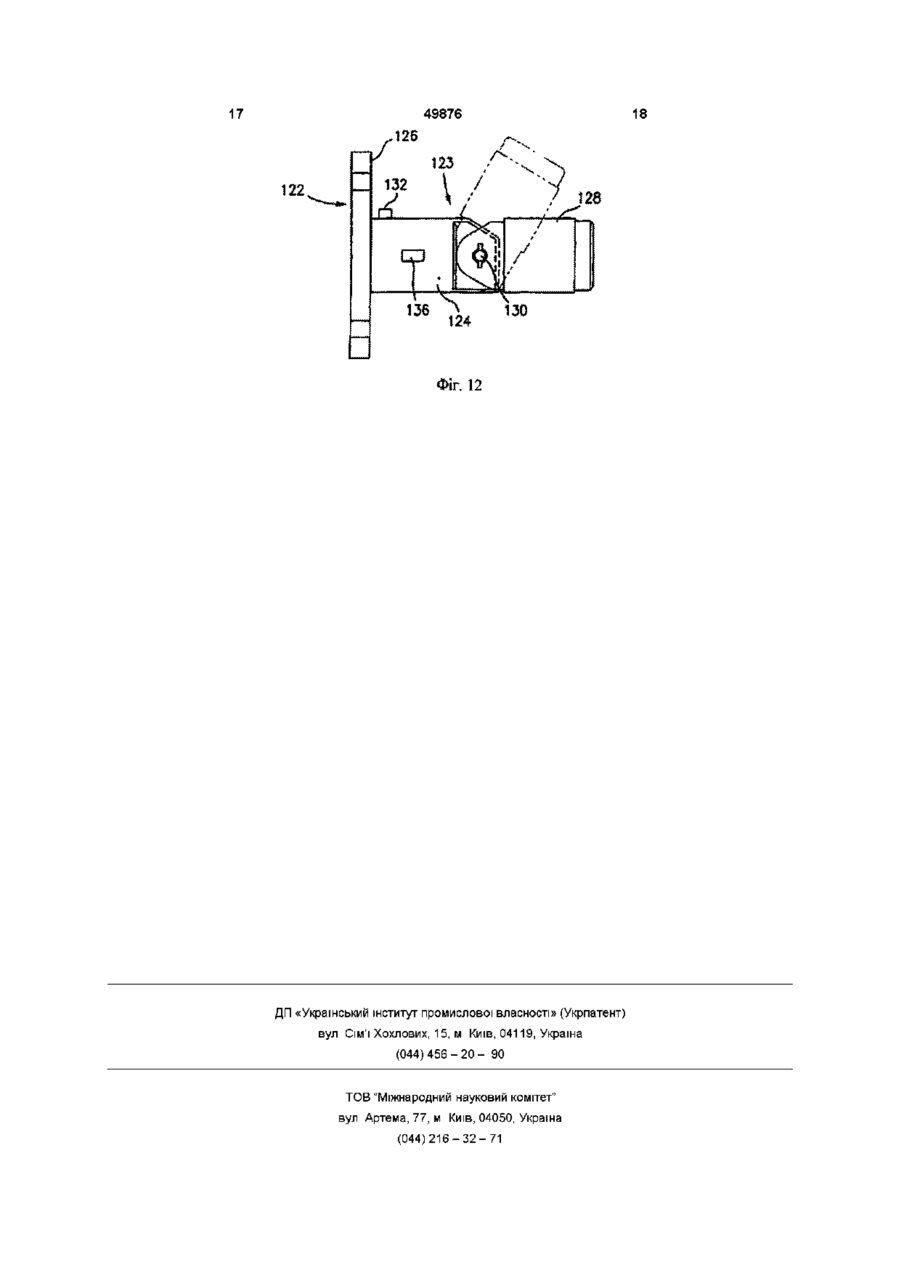

1 Пристосування для використання в установці для нанесення на деталі покриттів, що містить центральний елемент та пристрої для кріплення великої КІЛЬКОСТІ деталей, на які необхідно нанести покриття, виконані таким чином, що поверхні деталей, на які наноситься покриття, виявляються розташованими на деякій відстані від зовнішньої поверхні центрального елемента, при цьому для нанесення на деталі покриття пристосування виконано з можливістю вміщення його разом із закріпленими на ньому деталями в установку для нанесення покриттів і обертання навколо своєї центральної осі, причому під час обертання пристосування закріплені на ньому за допомогою пристроїв для кріплення деталі залишаються відносно нього нерухомими, яке відрізняється тим, що центральний елемент виконаний у вигляді порожнистого циліндричного елемента із зовнішньою поверхнею та поздовжньою центральною віссю, а пристрої для кріплення деталей безпосередньо закріплені на ЗОВНІШНІЙ поверхні центрального елемента 2 Пристосування за п 1, яке відрізняється тим, що в центральному елементі виконано наскрізний отвір, в який входить привідний вал для обертання пристосування навколо його центральної осі, і пристосування має пристрій для сполучення центрального елемента з привідним обертальним валом 3 Пристосування за п 2, яке відрізняється тим, що привідний обертальний вал має плоский кінець з отвором, при цьому до центрального елемента кріпиться торцева пластина з пазом для проходу плоского кінця привідного вала і вушком, а зєднувальний пристрій виконано у вигляді клинової шпонки, яка проходить крізь отвір на плоскому КІНЦІ привідного вала 4 Пристосування за п 1, яке відрізняється тим, що пристрої для кріплення деталей до центрального елемента являють собою тримачі, які виконані таким чином, що під час нанесення покриття у закріплених в них деталей залишаються відкритими тільки ті поверхні, на які треба нанести покриття 5 Пристосування за п 4, яке відрізняється тим, що тримачі розміщені на ЗОВНІШНІЙ поверхні центрального елемента вздовж та навколо його поздовжньої осі і кожний тримач містить відкритий з одного боку корпус, в який вставляється деталь, та кришку, що закриває відкритий бік корпусу 6 Пристосування за п 5, яке відрізняється тим, що відкритий з одного боку корпус тримача має верхню стінку, форма якої по суті збігається з формою однієї з поверхонь деталі, та захисний екран, що закриває прилеглу до цієї верхньої стінки поверхню деталі 7 Пристосування за п 6, яке відрізняється тим, що відкритий з одного боку корпус тримача має пристрій для фіксації вставленої в корпус деталі в певному відносно нього положенні 8 Пристосування за п 5, яке відрізняється тим, що містить пристрій для кріплення кришки до відкритого з одного боку корпуса тримача 9 Пристосування за п 8, яке відрізняється тим, що пристрій для кріплення кришки містить планку з пазом, що закріплена на бічній СТІНЦІ відкритого з одного боку корпуса тримача, кришку з отвором, в який входить ця планка, та клинову шпонку, яка вставляється в паз планки і упирається в зовнішню поверхню кришки 10 Пристосування за п 5, яке відрізняється тим, що в ньому є захисний екран, встановлений на кришці та перешкоджаючий нанесенню покриття на певні ділянки поверхні деталі 11 Пристосування за п 1, яке відрізняється тим, що також містить торцеву пластину на КІНЦІ центрального елемента і пристрій для сполучення пристосування з пристроєм для приведення його в обертання, який виконано на торцевій пластині у О (О 00 49876 вигляді виступної порожнистої циліндричної півмуфти 12 Пристосування за п 11, яке відрізняється тим, що в порожнистій циліндричній напівмуфті є внутрішній отвір, а пристрій для приведення пристосування в обертання містить установочну півмуфту з виступним валом, розміри якого відповідають розмірам внутрішнього отвору півмуфти 13 Пристосування за п 12, яке відрізняється тим, що вал складається з першої і другої частин, які з'єднані одна з одною шарнірним сполученням, яке забезпечує можливість повороту другої частини вала відносно його першої частини та полегшує встановлення пристосування на вал 14 Пристосування за п 12, яке відрізняється тим, що містить пристрій для сполучення циліндричної півмуфти центрального елемента із зазначеним валом, який виконаний у вигляді двох розташованих на одній осі пазів в порожнистій циліндричній півмуфті, двох пазів у валу, і клинової шпонки, яка вставляється в ці пази 15 Пристосування за п 14, яке відрізняється тим, що містить виступну шпонку, розташовану на валу, та шпонковий паз, виконаний в циліндричній півмуфті, в який входить ця шпонка і який суміщений з осями пазів півмуфти та з осями пазів вала 16 Пристосування модульного типу, яке полегшує процес одночасного нанесення покриттів на велику КІЛЬКІСТЬ деталей з аеродинамічним профілем, яке відрізняється тим, що містить трубу із зовнішньою поверхнею, велику КІЛЬКІСТЬ тримачів деталей, які закріплені на ЗОВНІШНІЙ поверхні труби та призначені для кріплення до неї зазначених деталей, причому кожний з цих тримачів складається з відкритого з одного боку корпусу, форма верхньої стінки якого збігається з формою, що має аеродинамічний профіль деталі і кришку, якою закривається відкритий бік корпуса 17 Пристосування модульного типу за п 16, яке відрізняється тим, що містить перший захисний екран, який закріплений на верхній СТІНЦІ корпусу тримача і який перешкоджає нанесенню покриття на одну із сторін аеродинамічного профілю деталі, та другий захисний екран, який закріплений на кришці і перешкоджає нанесенню покриття на певну ділянку поверхні аеродинамічного профілю де талі 18 Установка для нанесення покриттів на деталі, що містить робочу камеру для нанесення покриття на деталі, пристосування модульного типу, яке вміщується в зазначену камеру, привідний пристрій, який в процесі нанесення на деталі покриття обертає пристосування модульного типу навколо його центральної осі, причому під час цього обертання закріплені в тримачах деталі, залишаються відносно пристосування нерухомими, і пристрій для з'єднання пристосування модульного типу з привідним пристроєм, яка відрізняється тим, що містить центральну трубу із зовнішньою поверхнею, витягнену в поздовжньому напрямку центральну вісь, закріплені на ЗОВНІШНІЙ поверхні труби тримачі з фіксованими в них деталями, на які наносять покриття, і що пристрій для з'єднання пристосування модульного типу з привідним пристроєм має циліндричну півмуфту, що виступає на одному з КІНЦІВ пристосування модульного типу, в яку входить вал, який обертається привідним пристроєм, і що вона містить пристрій для з'єднання циліндричної півмуфти з валом 19 Установка за п 19, яка відрізняється тим, що вал складається з першої та другої частин, при цьому друга частина вала може повертатися відносно першої частини вала, що полегшує встановлення пристосування на вал 20 Спосіб нанесення покриття на велику КІЛЬКІСТЬ деталей, що включає стадії встановлення деталей, на які наносять покриття, з'єднання пристосування модульного типу з закріпленими на ньому деталями з пристроєм, який приводить його в обертання всередині камери, де на деталі наносять покриття, нанесення покриття на деталі та обертання пристосування разом з нерухомо закріпленими на ньому деталями навколо його поздовжньої осі в процесі нанесення покриття на певні ділянки поверхні деталей, який відрізняється тим, що передбачено стадії підготовки пристосування модульного типу з великою КІЛЬКІСТЮ розташованих вздовж та навколо його поздовжньої осі на його ЗОВНІШНІЙ поверхні тримачів деталей, встановлення деталей, на які наносять покриття, по одній в кожний з тримачів і закріплення цих деталей в тримачах Даний винахід відноситься до нового пристосування модульного типу для кріплення деталей, яке призначене для використання в установках для нанесення покриттів на різноманітні деталі, зокрема на лопаті і лопатки промислових турбін та реактивних двигунів Даний винахід відноситься також до установки та способу нанесення покриттів, які ґрунтуються на використанні запропонованого у винаході нового призначеного для кріплення деталей пристрою модульного типу Звичайно на лопаті і лопатки, що використовуються в промислових турбінах та реактивних двигунах, наносять певні покриття, які підвищують їхню корозійну СТІЙКІСТЬ, знижують термічну втому і певним чином поліпшують їхні експлуатаційні яко сті 3 метою зробити процес нанесення покриттів в промислових масштабах економічно виправданим необхідно одночасно наносити покриття на достатньо велику КІЛЬКІСТЬ деталей Одна з таких промислових установок для одночасного нанесення покриттів на декілька деталей описана в патенті США 4192253 В цій установці є призначена для нанесення покриттів камера, в яку вміщують кілька деталей, які в процесі нанесення на них покриттів одночасно обертаються навколо своїх поздовжніх осей Одночасне обертання деталей навколо своїх поздовжніх осей здійснюється за рахунок встановлення кожної деталі на головку затискного пристосування, інший кінець якого сполучений зі складним зубчастим приводом, який обертає затискне 49876 пристосування та окремі закріплені на ньому деталі Принциповими недоліками такої установки є и складність та висока вартість Ще один недолік такої установки пов'язаний з втратами часу, зумовленими необхідністю поштучного зняття деталей з нанесеним на них покриттям з кожного із затискних пристосувань та поштучного кріплення до них нових, потребуючих нанесення покриття, деталей Найбільш близько відомими технічними рішеннями до даного винаходу є описані в DE 4425991 С1 пристосування і спосіб для нанесення покриттів на частини деталей Відоме пристосування призначене для використання в установці для нанесення на деталі покриттів і містить пристрої для кріплення великої КІЛЬКОСТІ деталей, на які необхідно нанести покриття, причому ці пристрої виконані таким чином, що поверхні деталей, на які наноситься покриття, виявляються розташованими на деякій відстані від зовнішньої поверхні центрального елемента, при цьому для нанесення на деталі покриття пристосування виконане з можливістю вміщення його разом із закріпленими на ньому деталями в установку для нанесення покриттів і обертання навколо своєї центральної осі, причому під час обертання пристосування закріплені на ньому за допомогою пристроїв для кріплення деталі, залишаються відносно нього нерухомими Центральний елемент у цьому пристрої виконаний у вигляді колеса, яке за формою і пропорціями відповідає шайбі, у зв'язку з чим на ньому можна було б розташувати тільки один рядок деталей, що певним чином стримує виробничі можливості щодо одночасної обробки великої КІЛЬКОСТІ деталей Основним завданням даного винаходу є створення призначеного для кріплення деталей пристосування модульного типу, яке полегшує процес одночасного нанесення покриттів на велику КІЛЬКІСТЬ деталей Ще одним завданням даного винаходу є створення призначеного для кріплення деталей пристосування описаного вище типу, яке забезпечує можливість більш швидкого кріплення потребуючих нанесення покриття деталей та зняття з нього деталей, що мають покриття Завданням даного винаходу є також створення призначеного для кріплення деталей пристосування описаного вище типу, яке дає певний економічний ефект Ще одним завданням даного винаходу є створення установки та способу нанесення покриттів на різноманітні деталі, такі, як турбіни лопаті і лопатки, які засновані на використанні пристосування модульного типу, що пропонується в даному винаході Зазначені вище завдання вирішуються за допомогою пристосування модульного типу, що пропонується в даному винаході Виконане ВІДПОВІДНО до даного винаходу пристосування для кріплення деталей, на які наносять покриття, в цілому складається з порожнистого центрального елемента і пристроїв для розміщення та кріплення на його ЗОВНІШНІЙ поверхні великої КІЛЬКОСТІ потребуючих нанесення покриття деталей Пристосування, що пропонується у винаході, має також пристрій для його встановлення та сполучення з обертальним приводним валом, розташованим всередині камери для нанесення покриттів Пристосування для кріплення деталей складається з великої КІЛЬКОСТІ утримувачів, в яких містяться потребуючі нанесення покриття деталі Утримувачі виконані таким чином, що відкритими залишаються тільки ті ділянки закріплених в них деталей, на які має бути нанесене покриття, при цьому всі ІНШІ ділянки деталей виявляються закритими, а покриття на них не наноситься Кожний утримувач складається із сконструйованого спеціальним чином відкритого з одного боку корпуса або склянки та кришки, яка закриває відкритий бік корпуса В утримувачі є спеціальний засіб для кріплення кришки до корпуса Під час роботи деталі, на які повинно бути нанесене покриття, вміщують в закріплені на центральному елементі пристосування корпуси утримувачів, до яких потім кріпляться кришки, в результаті чого у деталей залишаються відкритими тільки ті ділянки їхньої поверхні, на які має бути нанесене покриття Після цього все пристосування модульного типу із закріпленими на ньому деталями встановлюється і з'єднується з призначеним для його обертання приводним валом, розташованим всередині камери для нанесення покриттів Після закриття камери розпочинається процес нанесення покриттів на деталі В процесі нанесення покриття на деталі приводний вал та пристосування безперервно обертаються, у той час як встановлені в утримувачах деталі залишаються нерухомими Пристосування, що пропонується, відрізняється від відомого тим, що деталі під час нанесення на них покриття не обертаються навколо своїх поздовжніх або центральних осей Покриття, яке наноситься на деталі при використанні з цією метою пристосування за даним винаходом, можна охарактеризувати як "позаосьове" покриття Більш докладно конструкція пристосування, що пропонується в даному винаході, і спосіб його кріплення та використання на призначеній для нанесення покриттів установці, а також ІНШІ ВІДМІТНІ особливості та переваги винаходу розглянуті в наведеному нижче описі винаходу з посиланням на фігури, що додаються, на яких нумерація позицій одних і тих самих деталей є наскрізною і на яких показано на фіг 1 - загальний вигляд призначеного для кріплення деталей пристосування модульного типу, що пропонується в даному винаході, на фіг 2 - поперечний розріз пристосування за фіг 1 площиною 2-2, на фіг 3 - вигляд з торця пристрою за фіг 1, на фіг 4 - поперечний переріз одного з вузлів пристосування за фіг1, на якому показано, яким чином вміщене в робочу камеру установки для нанесення покриттів пристосування кріпиться до приводного вала, який приводить його в обертання, на фіг 5 - вигляд зверху корпуса утримувача, в якому кріпиться деталь, на фіг 6 - вигляд зверху кришки утримувача, якою закривається його корпус, на фіг 7 - вигляд спереду однієї з ділянок зо 49876 браженої на фіг 6 кришки, на фіг 8 - вигляд зверху кришки, закріпленої на корпусі утримувача, на фіг 9 - загальний вигляд іншого варіанта конструкції пристосування за даним винаходом, на фіг 10 - вигляд збоку пристосування за фіг 9 із зображенням поперечного перерізу порожнистого циліндричного елемента, на фіг 11 - зображення, частково в розрізі, показаного на фіг 9 пристрою, сполученого з установочним елементом, та на фіг 12 - вигляд збоку установочного елемента На фіг 1 показане призначене для кріплення деталей пристосування 10 модульного типу, що пропонується в даному винаході В пристосуванні 10 є витягнений в поздовжньому напрямі центральний елемент 12 з центральною віссю 14 та сполученими з ним торцевими пластинами 16 і 18 Як показано на фіг 2, в центральному елементі 12 є внутрішній отвір 20, в який входить приводний вал 22, що обертається, розташований всередині робочої камери установки для нанесення покриттів Центральний елемент 12 може мати в поперечному перерізі найрізноманітнішу форму Зокрема центральний елемент 12 можна виконати квадратним або прямокутним в перерізі Поперечний переріз центрального елемента 12 можна також виконати круглим Як вже було відзначено вище, центральний елемент 12 має внутрішній отвір 20 Внутрішній отвір 20 проходить по всій довжині центрального елемента, а форма його поперечного перерізу збігається з формою поперечного перерізу приводного вала 22, що обертається, на якому встановлюється пристосування 10 Торцеві пластини 16 і 18 мають більш прийнятне круглу форму, хоча їхня форма може бути і будь-якою іншою Як показано на фіг 3, торцева пластина 18 відрізняється від торцевої пластини 16 наявністю паза 24, в який входить плоский кінець 26 приводного вала 22, та вушка 28 Як показано на фіг 4, в плоскому КІНЦІ 26 приводного вала передбачений отвір ЗО, в який вставляється з'єднувальний елемент 32, за допомогою якого до приводного вала 22 кріпиться пристосування 10 З'єднувальний елемент 32 більш прийнятне виконати у вигляді клинової шпонки з отвором 34 Притиснута до торцевої пластини 18 клинова шпонка 32 утримується в такому положенні куском дроту (не показаний), який проходить через вушко 28 та отвір 34 Центральний елемент 12 та торцеві пластини 16 і 18 можна виготовити з будь-якого придатного з цією метою відомого матеріалу На ЗОВНІШНІЙ поверхні центрального елемента 12 навколо та вздовж його поздовжньої осі розміщено декілька утримувачів 36 Кожний з цих утримувачів 36 призначений, про що докладно сказано нижче, для встановлення на ньому однієї з деталей 38, на яку необхідно нанести покриття Утримувачі 36 більш прийнятне виготовити з такого самого матеріалу, що і центральний елемент 12, закріпивши їх на площадках 39, 40, 42 і 44 зовнішньої поверхні центрального елемента 12 Кріплення утримувачів 36 до ЗОВНІШНІХ площадок 38, 40, 8 42 і 44 центрального елемента можна виконати будь-яким добре відомим способом Більш прийнятне кріплення утримувачів 36 до ЗОВНІШНІХ площадок центрального елемента виконати за допомогою зварювання Кожний утримувач 36 складається з двох деталей Перша з цих деталей являє собою показаний на фіг 5 відкритий з одного боку корпус 46, в який вміщують деталь 38 Друга деталь утримувача являє собою показану на фіг 6 кришку 38, що закриває відкритий бік корпуса 46 Як показано на фіг 5, корпус 46 утримувача має нижню стінку 50, дві прилягаючі до нижньої стінки бічні стінки 52 і 54, задню стінку 56, що з'єднує між собою дві бічні стінки 52 і 54, та частково закриваючу корпус зверху верхню стінку 58, форма якої відповідає формі однієї з поверхонь деталі 38 Деталь 38 вставляється в корпус утримувача 36 через його відкритий бік в напрямі показаної на кресленні стрілки А Як показано на фіг 5, на задній СТІНЦІ 56 корпуса утримувача розміщений виконаний з ним за одне ціле упор 60, в який упирається деталь, що вставляється в утримувач Упор 60 призначений для центрування хвостовика деталі 38 всередині корпуса 46 утримувача В процесі нанесення покриття останнє наноситься тільки на певні ділянки деталі 38 Для цього використовується спеціальний захисний екран 62, виконаний на ЗОВНІШНІЙ поверхні верхньої стінки 58 корпуса утримувача Форма захисного екрана 62 збігається з формою тієї ділянки поверхні деталі 38, на яку покриття не повинно наноситися До бічної стінки 54 корпуса утримувача приварена планка 64 Як показано на фіг 5, в планці 64 є паз 66, в який входить клинова шпонка 68, що утримує на МІСЦІ закриваючу корпус кришку 48 Кришка 48, що показана на фіг 6 і 7, закриває відкритий бік корпуса 46 утримувача Кришка 48 виготовлена з такого самого матеріалу, що і корпус 46, а форма її внутрішньої поверхні 67 збігається з формою другої поверхні деталі, на яку наносять покриття На внутрішній поверхні 67 кришки 48 є упор 70 Цей упор 70 кришки разом з упором 60 корпуса використовуються для правильної орієнтації та затисненні в утримувачі 36 деталі, на яку наносять покриття Як показано на фіг 6, кришка 48, як і корпус, має виконаний з нею за одне ціле захисний екран 72 Кріплення захисного екрана 72 до кришки 48 здійснюється будь-яким призначеним з цією метою способом, наприклад, зварюванням Захисний екран 72 перешкоджає нанесенню покриття на певні ділянки поверхні деталі, наприклад, на задню кромку турбінної лопатки або лопаті В кришці 48 є також виріз 74, в який входить планка 64 На ЗОВНІШНІЙ поверхні 77 кришки розміщене вушко 76 Після притискання кришки 48 до корпуса 46, як показано на фіг 8, в паз 66 планки 64 вставляється маюча наскрізний отвір 78 клинова шпонка 68 Клинова шпонка 68 упирається в зовнішню поверхню 77 кришки, щільно притискаючи кришку 48 до корпуса 46 Після цього крізь вушко 76 та отвір 78 шпонки пропускається кусок дроту (не показаний), який надійно утримує на МІСЦІ кришку 48 притиснутою до корпуса 46 Як показано на фіг 4, для нанесення на деталі 49876 10 такі, як турбінні лопатки та лопаті При нанесенні покриття на такі лопатки з аеродинамічним профілем захисний екран 62 перешкоджає нанесенню покриття на одну з сторін профілю лопатки, а захисний екран 72 перешкоджає нанесенню покриття на задню кромку лопатки За наявності таких захисних екранів покриття буде наноситися тільки на певні ділянки поверхні лопатки, зокрема на и передню кромку та одну сторону її профілю На фіг 9 і 10 показаний інший варіант конструктивного виконання призначеного для кріплення деталей пристосування 10' модульного типу, що пропонується в даному винаході Як і в розглянутому вище варіанті, в пристосуванні 10' є центральний елемент 12 з торцевими пластинами 16 і 18 Пристосування модульного типу, що пропонута рядом утримувачів 36, розташованих в різних ється в даному винаході, призначене для кріпленплощинах по довжині на ЗОВНІШНІЙ поверхні центня деталей, на які наносять покриття, використорального елемента навколо його поздовжньої осі і вується наступним чином Спочатку деталі, на які призначених для кріплення деталей 38, на які ненеобхідно нанести покриття, вставляють всередиобхідно нанести покриття За конструкцією утрину корпусів 46 утримувачів 36 Після цього відкриті мувачі 36 нічим не відрізняються від утримувачів, боки корпусів 46 утримувачів закривають кришкаописаних вище ми 48, які утримуються в такому положенні клиновими шпонками 68, котрі вставляються в пази 66 Пристосування 10' відрізняється від пристосупланок 64 та прив'язуються до кришок кусками вання 10 конструкцією пристрою, за допомогою дроту (не показані), які пропускаються крізь отвори якого воно з'єднується з системою привода, яка 78 в шпонках 68 та вушка 76 Після цього пристоприводить його в обертання 3 цією метою в присування 10 модульного типу із затисненими в його стосуванні 10' використовується порожниста циліутримувачах деталями 38 вміщують на установочндрична напівмуфта 110, виконана на торцевій ний пристрій, який в цей момент знаходиться поза пластині 18 у вигляді виступаючої втулки Циліндкамерою, в якій на деталі наносять покриття Після ричну напівмуфту 310 більш прийнятно виготовити цього за допомогою цього пристрою пристосуванз такого ж самого матеріалу, що і центральний ня із закріпленими на ньому деталями переміщаелемент 12 ють всередину камери, наприклад, всередину роЦиліндрична напівмуфта 110 відрізняється набочої камери установки, призначеної для явністю двох виконаних в и бічних стінках і розтананесення покриттів електронно-променевим мешованих один проти одного пазів 112 і 114 та тодом вакуумного осадження, та прикріплюють до шпонкового паза 116, виконаного на її вільному приводного вала 22 цієї установки, який під час протилежному торцевій пластині 18 КІНЦІ 118 Нананесення на деталі покриття обертає пристрій 10 півмуфта 110 відрізняється також наявністю внутнавколо його поздовжньої осі 14 Під час обертанрішнього отвору 120, що розміщений на одній осі з ня пристосування 10 самі деталі 38, закріплені в внутрішнім отвором 20 центрального елемента 12 утримувачах 36, залишаються нерухомими По Напівмуфта 110 та її внутрішній отвір 120 можуть закінченні процесу нанесення на деталі покриття мати в поперечному перерізі будь-яку прийнятну пристосування 10 разом із закріпленими в ньому форму Зокрема і напівмуфта, і и внутрішній отвір деталями 38 витягують з камери, а замість нього в можуть мати в перерізі круглу форму камеру вміщують інше таке ж саме пристосування На фіг 10 і 11 показана установочна напівмуф10 з новою партією деталей, на які необхідно ната 122 привода, на яку встановлюється та до якої нести покриття кріпиться пристосування 10і, що має модульну конструкцію Установочна напівмуфта 122 кріпитьНаведений вище опис дозволяє зробити вися будь-яким прийнятним способом до ВІДПОВІДНОсновок про численні переваги економічного харакГО елемента приводної системи (не показаний), теру, які має пристосування, що пропонується в який розміщений всередині робочої камери (не даному винаході Основною перевагою цього припоказана) установки для нанесення покриттів та стосування є можливість одночасного нанесення призначений для приведення пристосування 10' в покриття на велику партію деталей Крім того, вообертання навколо його центральної поздовжньої но дозволяє легко закріпити на ньому деталі, на осі Установочна напівмуфта 122 має вал 123, що які необхідно нанести покриття, та легко зняти з виконаний у вигляді циліндричного виступу на нього ці деталі після нанесення на них покриття установочному диску 126 та складається з двох Крім того, встановлення деталей на пристосуванчастин першої частини 124, яка прилягає до диска ня та зняття їх з нього можна виконувати одночас126, і другої частини 128, яка проходить крізь отвір но з нанесенням покриття на іншу партію деталей, 120 і входить всередину отвору 20 Обидві частивикористовуючи для цього інше аналогічне прини 124 і 128 вала більш прийнятно з'єднати одна з стосування Пристосування, що пропонується у одною за допомогою шарніра, забезпечуючого винаході, відрізняється, крім того, від відомих можливість повороту другої частини 128 вала відбільш легким та простим способом використання носно його першої частини 124 та полегшуючого Пристосування, що пропонується у винаході, завдяки цьому встановлення на напівмуфту 122 більш прийнятно використовувати для нанесення пристосування Як шарнір 130 можна використопокриттів на деталі з аеродинамічним профілем, покриття центральний елемент 12 пристрою надівається на вал 22, що знаходиться всередині робочої камери (не показана) установки, сполучений з системою привода (не показана) установки, яка обертає вал 22 навколо його поздовжньої осі Як приводну систему для обертання вала 22 можна використовувати будь-яку відому приводну систему Кріплення центрального елемента 12 до приводного вала 22 здійснюється за допомогою клинової шпонки 32, яка вставляється в паз ЗО, передбачений в плоскому КІНЦІ 26 приводного вала, що проходить через паз 24, виконаний в торцевій пластині 18, та куска дроту, який з'єднує шпонку з вушком 28 12 11 49876 вувати будь-який відомий в техніці та призначений забезпечує дуже надійне сполучення пристосуз цією метою пристрій вання 10' з установочною напівмуфтою 122 привода установки Установочна напівмуфта 122 відрізняється наявністю виступаючої шпонки 132, розташованої на На підставі всього сказаного вище можна зроодному з боків першої частини 124 вала Шпонка бити висновок проте, що запропоноване в даному 132 входить в шпонковий паз 116 і суміщає пази винаході пристосування модульного типу, призна134 і 136, виконані в першій частині 124 вала, з чене для кріплення деталей, на які наносять попазами 112 і 114 циліндричної напівмуфти 110 криття, цілком відповідає поставленим у винаході Після суміщення пазів 134 і 136 з пазами 112 і 114 завданням і має цілий ряд зазначених вище перев ці пази вставляється клинова шпонка 138, яка ваг Очевидно, що окрім розглянутих вище конкрежорстко з'єднує циліндричну напівмуфту 110, а тних варіантів виконання, винахід передбачає моотже, і пристосування 10' з установочною напівжливість створення й інших альтернативних муфтою 122 привода Для фіксації клинової шпонконструкцій пристосування, що пропонується у ки 138 можна використати дріт, пропустивши його винаході, шляхом внесення до описаних вище вакрізь виконаний в клиновій шпонці 138 отвір 140 та ріантів різноманітних очевидних для фахівців вдокрізь отвір (не показаний), передбачений в устаносконалень та змін При цьому всі ці альтернативні вочній напівмуфті варіанти винаходу, виконані шляхом вдосконалення розглянутих варіантів та внесення до них різних Конструкція, що показана на фіг 9 - 12, має цізмін, залишаються в рамках основної ідеї винахолий ряд переваг По-перше, вона полегшує заванду і не виходять за обсяг доданої до опису формутаження пристосування 10' в робочу камеру устали винаходу новки для нанесення покриттів По-друге, вона 42 ФІГ. 2 ШГ. З 13 49876 14 72 -ЗО з I У///////Ш-32 67 2' 0 Фіг, 6 ФІг. 62 46 64 Фіг. 8 15 49876 16 36 38 110 Фіг П 17 18 122. 136 N ізо Фіг. 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
