F16B — Пристрої та деталі для закріплення або з’єднання конструктивних елементів або деталей машин, наприклад цвяхи, болти, пружинні кільця, скоби, затискачі або клини; з’єднання або види з’єднань

Номер патенту: 4643

Опубліковано: 28.12.1994

Автори: Горбунов Іван Аврамович, Бадалян Роберт Бабкенович

МПК: F16G 3/00, B65G 15/30, F16B 15/00 ...

Мітки: гумовотканинних, з'єднання, стрічок, скоба, конвейєрних

Формула / Реферат:

1. Скоба для соединения резинотканевых конвейерных лент, выполненная П-образной формы из прутка круглого сечения, основания ножек которой размещены в теле ленты, отличающаяся тем, что на основании каждой ножки выполнены внутренние и наружные скосы, при этом наружный скос выполнен в виде двух участков с пересечением их в вершине наружного скоса. расположенной выше вершины внутреннего скоса.2. Скоба по п. 1, отличающаяся тем, что...

Номер патенту: 4786

Опубліковано: 28.12.1994

Автори: Бо Торб'єрн Скогберг, Гуннар Вигг Рісс Ромелл

МПК: F16B 13/04

Мітки: елемент, трубчатий, анкерний, розжимний

Формула / Реферат:

1. Разжимной трубчатый анкерный элемент, выполненный с продольным, обращенным выпук­лостью внутрь трубки, замкнутым углублением с периметром поперечного сечения, большим пери­метра трубки без углубления, отличающийся тем, что, с целью повышения надежности анкерования элементов в породе любой структуры, диаметр трубки без углубления равен наибольшему диа­метру анкерного элемента, а замкнутое углубле­ние выполнено с центральным углом, большим...

Номер патенту: 2536

Опубліковано: 26.12.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/24

Мітки: болтове, пружне, з'єднання

Формула / Реферат:

Упругое болтовое соединение, содержащее установленный с зазором в отверстиях соединяемых деталей болт с навинченной на него гайкой и размещенные под гайкой и головкой болта на стержне пружинные шайбы с радиальными прорезями, отличающееся тем, что шайбы выполнены в виде конусных колпаков, установленных в отверстиях соединяемых деталей вершинами конусов навстречу друг другу в контакте конусной наружной боковой поверхности со стенками отверстий...

Номер патенту: 2116

Опубліковано: 26.12.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 13/00

Мітки: кріпильний, пристрій

Формула / Реферат:

Крепежное устройство, содержащее болт с гайкой и смонтированный на болте между его головкой и гайкой разжимной узел для установки в отверстии базовой детали, выполненный с двумя втулками с наклонными боковыми поверхностями, причём последняя одной втулки обращена к аналогичной поверхности второй, отличающееся тем, что разжимной узел снабжен обоймой с радиальными отверстиями и подвижно установленными в последних пальцами со скругленными...

Номер патенту: 2820

Опубліковано: 26.12.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/24

Мітки: стопорна, пружинна, шайба

Формула / Реферат:

Стопорная пружинная шайба, содержащая прямоугольную пластину с изогнутыми концами и отверстием под стержень болта, отличающаяся тем, что она снабжена дополнительной упругой пластиной аналогичной формы, при этом угол наклона концов нижней пластины больше угла наклона концов верхней пластины.

Номер патенту: 1895

Опубліковано: 20.12.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/24

Мітки: різьбове, з'єднання

Формула / Реферат:

Резьбовое соединение, содержащее резьбо­вой стержень, навинченную на него гайку с флан­цем и стопорный пружинный элемент, размещенный в кольцевой канавке на опорном торце фланца, отличающееся тем, что, с целью упрощения конструкции и повышения нагрузоч­ной способности путем увеличения энергоемкости стопорного пружинного элемента, последний вы­полнен в виде кольца с плоским наклонным к про­дольной оси соединения участком на внутренней стороне,...

Номер патенту: 1891

Опубліковано: 20.12.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/24

Мітки: шайба, стопорна, пружинна

Формула / Реферат:

Стопорная пружинная шайба, выполненная прямоугольной формы и изогнутая по цилиндричес­кой поверхности, отличающаяся тем, что, с целью повышения стопорящих свойств, шайба выполнена с гофрами, расположенными по обе стороны отверстия на выпуклой стороне шайбы вдоль обра­зующих цилиндрической поверхности.

Номер патенту: 1650

Опубліковано: 25.10.1994

Автори: Бараковських Олександр Іванович, Рогачов Сергій Юрійович, Нестеренко Анатолій Митрофанович, Нестеровський Валентин Григорович, Соловйова Лариса Василівна, Бадулін Олександр Іванович

МПК: F16B 7/00, B60P 1/00

Мітки: секцій, кожухів, пристрій, конвейєра, шарнірно-з'єднаних, фіксації

Формула / Реферат:

Устройство для фиксации шарнирно сочле­ненных кожухов секций конвейера, установленно­го на кузове транспортного средства, содержащее неподвижный упор, закрепленный на кожухе концевой секции, и рычаг с фиксатором, шарнирно закрепленный на кожухе связанной с кузовом секции, отличающееся тем, что, с целью повы­шения производительности путем предупреж­дения зависания концевой секции при переводе из рабочего положения в транспортное, оно снабжено...

Номер патенту: 1486

Опубліковано: 25.07.1994

Автор: Рахманов Микола Миколайович

МПК: F16B 39/28

Мітки: елемент, різьбовий

Формула / Реферат:

1. Резьбовой элемент в виде гайки, содержащий корпус с наружной резьбой и граненым отверстием под ключ, отличающийся тем, что на участок корпуса с наружной резьбой выполнены тангенциальные прорези для обеспечения упругости последнего.2. Резьбовой элемент в виде шпильки или болта, содержащий стержень с участком с гладкой поверхностью и резьбовым участком, при этом на резьбовом участке выполнены канавки, отличающийся тем, что канавки...

Номер патенту: 623

Опубліковано: 15.12.1993

Автор: Рахманов Микола Миколайович

МПК: F16B 39/24

Мітки: з'єднання, різьбове

Формула / Реферат:

(57) РЕЗЬБОВОЕ СОЕДИНЕНИЕ, содержащее установленный в отверстиях базовой и присоединяемой деталей болт с кольцевой проточкой в головке, в которой размещен стопорный элемент в виде упругого кольца, отличающееся тем, что, с целью повышения надежности стопорения, отверстие в присоединяемой детали выполнено с конической раззенковкой, а взаимодействующая с ней поверхность стопорного элемента срезана по конической поверхности с вершиной конуса,...

Номер патенту: 120

Опубліковано: 30.04.1993

Автор: Лєшко Ігор Васильович

МПК: F16B 21/00

Мітки: втулки, валу, пристрій, фіксації

Формула / Реферат:

Устройство для фиксации втулки на валу, выполненное в виде пластины из упругого материала с фигурным отверстием на конце и круглым отверстием в центральной части, установленной в кольцевой канавке вала, отличающееся тем, что, с целью повышения надежности фиксации и удобства в эксплуатации, на втором конце пластины выполнено фигурное отверстие, симметрично расположенное относительно центрального отверстия, каждое фигурное отверстие образовано...

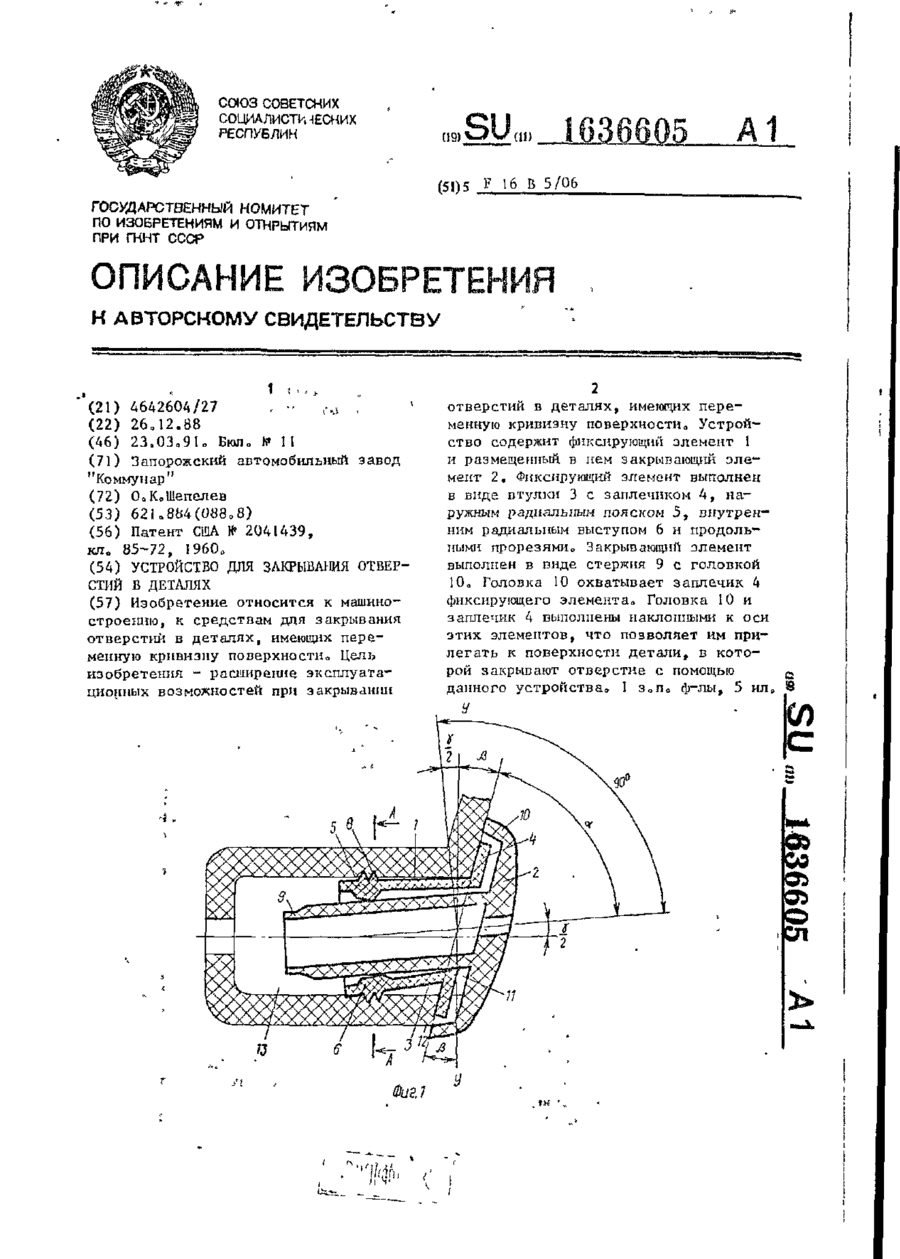

Номер патенту: 221

Опубліковано: 30.04.1993

Автор: Шепелєв Олег Костянтинович

МПК: F16B 5/06

Мітки: пристрій, закривання, отворів, деталях

Формула / Реферат:

Формула изобретения1. Устройство для закрывания отверстий в деталях, одержащее выполненные из пластмассы фиксирующий элемент и размещенный в нем закрывающий элемент, при этом фиксирующий элемент выполнен в виде втулки с заплечиками, заостренным наружным радиальным пояском и продольными прорезями, а закрывающий элемент выполнен в виде стержня с головкой, охватывающей заплечики фиксирующего элемента, отличающееся тем, что, с целью...

Номер патенту: 342

Опубліковано: 30.04.1993

Автор: Сажко Микола Андрійович

МПК: F16B 23/00

Мітки: сажко, гвинт

Текст:

...с гнездом под монтажный инний наклонена друг к другу под углом 70° и струмент в виде двух симметрично распопересекается со стенками 4 под углом 30°. ложенных относительно оси винта углубСтенки 5 имеют форму треугольника, болений, каждое из которых образовано ковые стороны которого образуют угол 100°, 20 двумя стенками, при этом одна пара этих стенок, обращенных одна к другой и обрапричем вершина этого треугольника скругзующих в центре...
