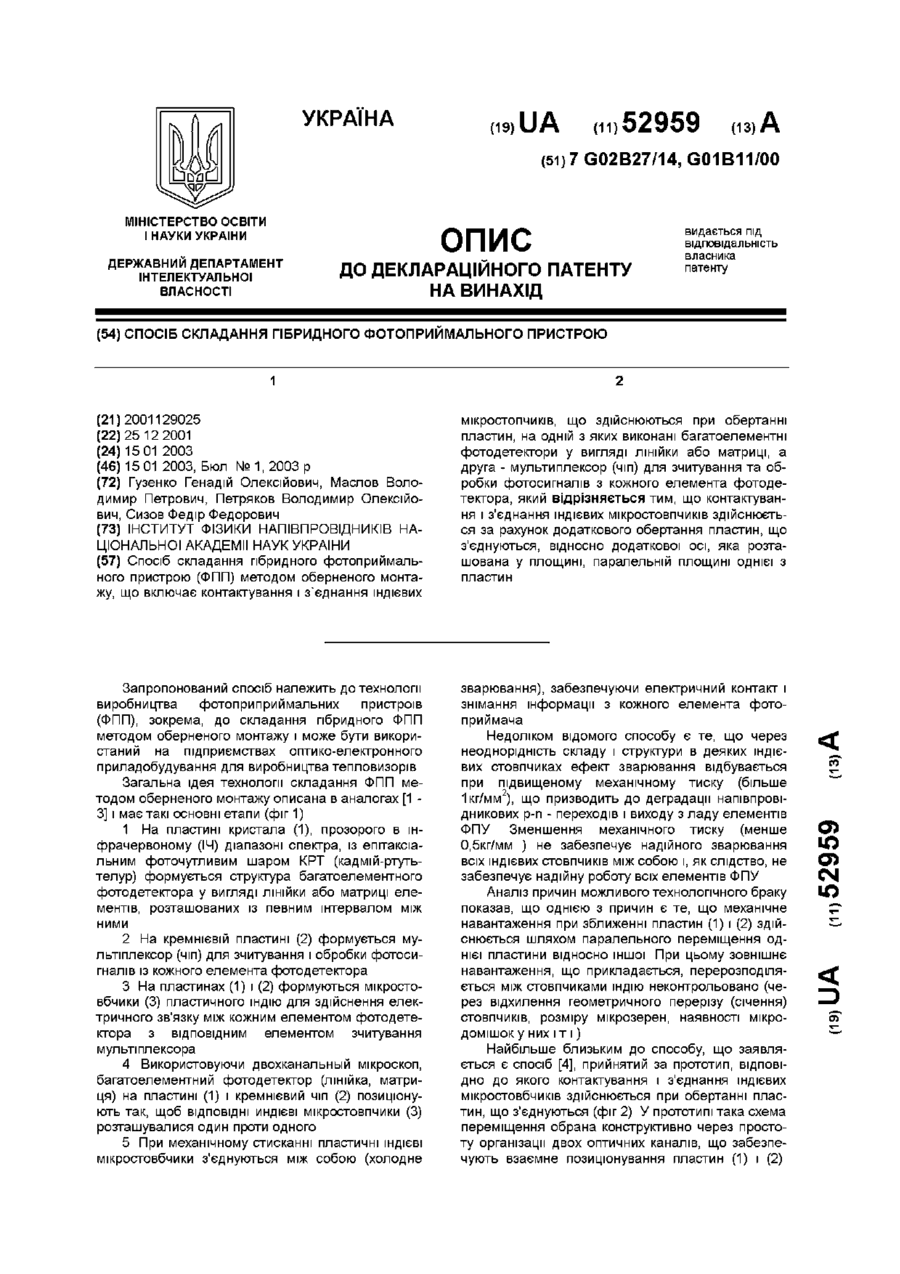

G01B 11/00 — Пристосування до вимірювальних пристроїв, що відрізняються оптичними засобами вимірювання

Номер патенту: 52959

Опубліковано: 15.01.2003

Автори: Гузенко Генадій Олексійович, Сизов Федір Федорович, Петряков Володимир Олексійович, Маслов Володимир Петрович

МПК: G02B 27/14, G01B 11/00

Мітки: складання, гібридного, пристрою, спосіб, фотоприймального

Формула / Реферат:

Спосіб складання гібридного фотоприймального пристрою (ФПП) методом оберненого монтажу, що включає контактування і з`єднання індієвих мікростопчиків, що здійснюються при обертанні пластин, на одній з яких виконані багатоелементні фотодетектори у вигляді лінійки або матриці, а друга - мультиплексор (чіп) для зчитування та обробки фотосигналів з кожного елемента фотодетектора, який відрізняється тим, що контактування і з'єднання індієвих...

Номер патенту: 51779

Опубліковано: 16.12.2002

Автор: Мороз Олександр Іванович

МПК: G01B 11/00, G01C 5/00

Мітки: аномально, рефракції, вертикальної, спосіб, пристрій, здійснення, визначення

Формула / Реферат:

1. Спосіб визначення аномальної вертикальної рефракції, який заключається у тому, що задають опорну пряму розташуванням двох об'єктів за допомогою лазерного випромінювача та опорного фотоприймального датчика, встановлюють відліковий фотоприймальний датчик на контрольованих точках і визначають координати цих точок відносно опорної прямої з урахуванням нормальної вертикальної рефракції, який відрізняється тим, що енергетичну вісь лазерного...

Номер патенту: 30843

Опубліковано: 15.11.2002

Автор: Сікора Любомир Степанович

МПК: G01B 9/00, G01B 11/00, G01H 9/00 ...

Мітки: реалізації, спосіб, вимірювання, віброзміщень, пристрій

Формула / Реферат:

1. Спосіб вимірювання віброзміщень, який включає формування світлового променя, спрямування його на об'єкт вимірювання, проеціювання його у вигляді світлового знака на багатоканальний просторово розподілений в заданому геометричному базисі фотоприймач після відбиття його від поверхні об'єкта вимірювання, перетворення його в електричний сигнал, підсилення його та формування з нього сигналів, які відповідають віброзміщенню об'єкта вимірювання,...

Номер патенту: 1302

Опубліковано: 17.06.2002

Автори: Самойлов Олександр Іванович, Юхачов Віталій Володимирович, Мостовий Олексій Іванович, Некрасов Ігор Петрович, Шраго Катерина Леонидівна

МПК: G01B 11/00, H03M 1/00, G01B 21/00 ...

Мітки: фотоелектричної, ланки, растр, вимірювальної

Формула / Реферат:

1. Растр для фотоелектричної вимірювальної ланки, що містить основу з двома ділянками растрів, який відрізняється тим, що додатково містить корпус з пружного матеріалу, виконаний з прорізом у центральній частині з можливістю взаємодії з розпірним елементом, а в верхній частині кожної половини корпусу виконаний наскрізний отвір, при цьому основу виконано з двох частин, на яких розташовані ділянки растрів, кожну з яких закріплено на корпусі...

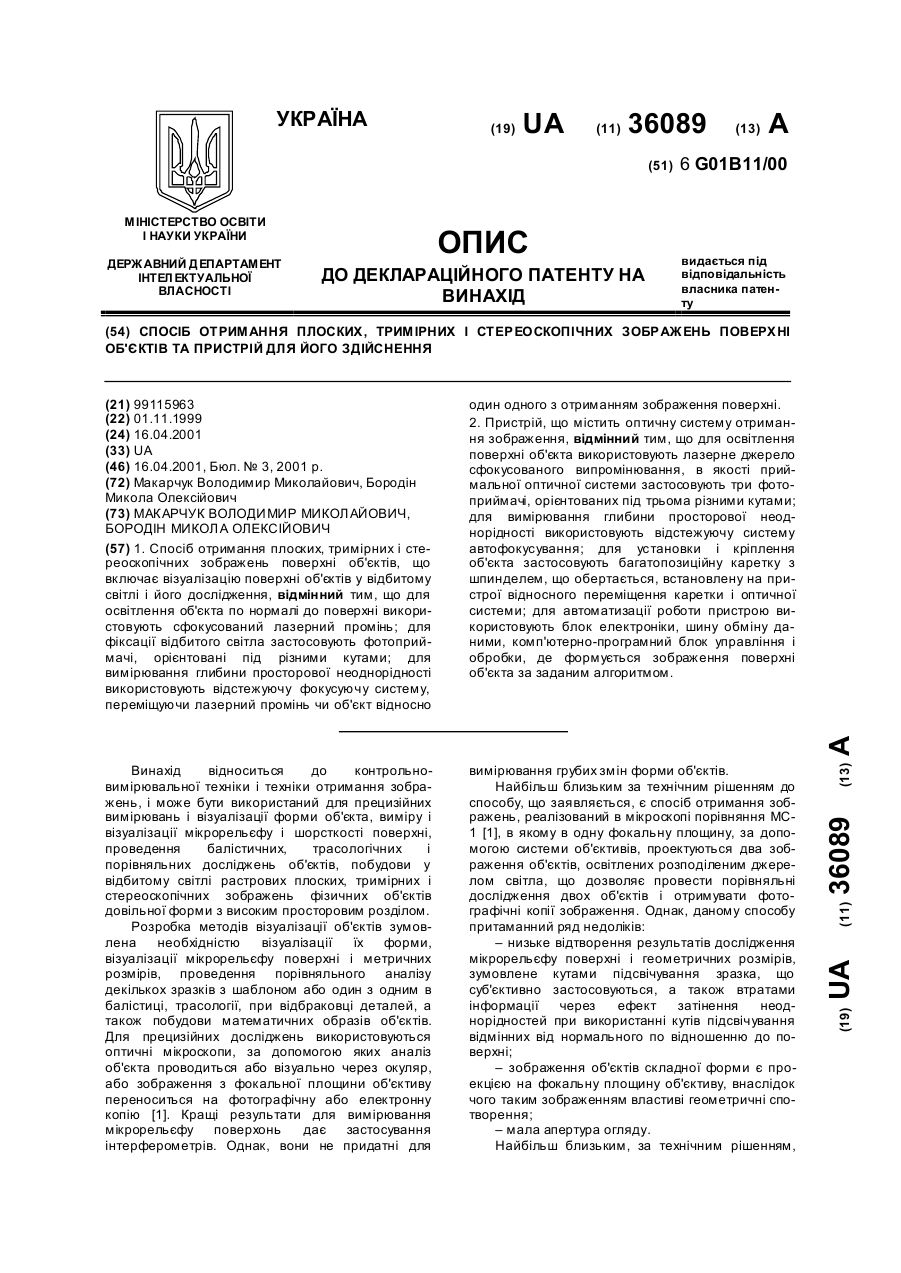

Номер патенту: 36089

Опубліковано: 16.04.2001

Автори: Макарчук Володимир Миколайович, Бородін Микола Олексійович

МПК: G01B 11/00

Мітки: здійснення, зображень, спосіб, отримання, тримірних, об'єктів, поверхні, стереоскопічних, плоских, пристрій

Текст:

...при необхідності промінь на поверхні, отримуємо в пам'яті блоку обробки три електронні копії зображення поверхні зразка разом з координатою z. Цієї інформації виявляється досить, щоб після обробки цих зображень по заданому алгоритму побудува ти плоске, тримірне або стереоскопічне (в доповнюючих кольорах) зображення поверхні об'єкта 3 і вивести його на екран монітора. Оскільки освітлення об'єкта 3 проводиться по нормалі до поверхні, і відбите...

Номер патенту: 32584

Опубліковано: 15.02.2001

Автори: Редінг Брюс Воррен, Етвуд Томас Джозеф, Пастел Дейвід Ендрю

МПК: G01B 11/00, G01B 9/00

Мітки: положення, пристрій, поверхні, спосіб, контролю, волокна, відстані, вимірювання

Текст:

...относится к способам и к устройству для измерения расстояния до объекта или части его поверхности В европейском патенте 608 538, являющимся прототипом предлагаемого изобретения, раскрыто использование спектра пространственных частот (при контроле - прим перев) волокна В этой патентной публикации решается проблема контроля толщины герметичных, например, углеродных покрытий, наносимых на волокна в процессе вытяжки для снижения воздействия...

Номер патенту: 31486

Опубліковано: 15.12.2000

Автори: Сиротюк Віктор Володимирович, Петруша Володимир Олександрович, Кущак Ігор Володимирович, Маркович Юрій Іванович, Пастернак Богдан Миронович

МПК: H01Q 15/14, G01B 11/24, G01B 11/00 ...

Мітки: форми, розташування, формоутворюючих, відхилень, дзеркал, пристрій, поверхонь, антенних, вимірювання

Текст:

...вздовж направляючої. На фіг.І показаній загальний вигляд пристрою для вимірювання форми та розташування формоутворетчих поверхонь; на фіг.2 - виносний елемент А на фіг.І в розрізі; на оІг.З - розрахункова схема для визначення відхилення профілю об'єкту вимірювання від теоретичного. Пристрій для вимірювання відхилень форми та розташування формоутворюючих поверхонь антенних дзеркал складається з джерела вузьконапразленого оптичного...

Номер патенту: 28450

Опубліковано: 16.10.2000

Автор: Зайцев Юрій Іванович

МПК: G01B 9/10, G01B 11/00

Мітки: багатогранних, пристрій, призм, вимірювання, кутів

Формула / Реферат:

Устройство для измерения углов многогранных призм, содержащее поворотный предметный стол с осевой системой, автоколлиматор, отличающееся тем, что оно дополнительно снабжено светоделителем и отражающим поворотным зеркалом, оптически связанными между собой, при этом светоделитель установлен между предметным столом и автоколлиматором на его оптической оси, а поворотное отражающее зеркало установлено с возможностью продольного перемещения.

Номер патенту: 25106

Опубліковано: 30.10.1998

Автори: Карт Олександр Маркович, Нєстєров Володимир Вікторович, Мілюков Вадім Константинович

МПК: G01B 21/00, G01B 9/02, G01B 11/00 ...

Мітки: пристрій, переміщень, вимірювання, об'єкта

Формула / Реферат:

Устройство для измерения перемещений объекта, содержащее лазер, неравноплечий оптический интерферометр, расположенный вдоль оптической оси лазера, фотоприемник, узкополосный усилитель, фазовый детектор, усилитель постоянного напряжения, измеритель напряжения, соединенные последовательно, зеркальный гальванометр, расположенный на выходе интерферометра и соединенный с усилителем постоянного напряжения, дискриминатор, расположенный между...

Номер патенту: 18854

Опубліковано: 25.12.1997

Автори: Медвідь Маркіян Васильович, Шабайкович Віктор Антонович, Мельничук Ігор Михайлович

МПК: G01B 5/28, G01B 11/00

Мітки: універсальний, профілометр

Формула / Реферат:

Универсальный профилометр, содержащий корпус с базовой плоскостью и плоскостью симметрии, проходящей через ось корпуса и перпендикулярной его базовой плоскости, ползун, привод перемещений ползуна вдоль оси корпуса, датчик с алмазной иглой, шарнирный параллелограмм, два шарнира которого установлены на ползуне, а два других - на дитчике, и электронный блок со световым табло, отличающийся тем, что он снабжен двумя парами сменных ориентирующих...

Номер патенту: 18381

Опубліковано: 25.12.1997

Автори: Шевляков Олександр Іванович, Антонов Борис Костянтинович, Борзенков Ігор Григорович, Шавикін Володимир Григорович

МПК: G01B 11/08, G01B 11/00

Мітки: отворів, пристрій, геометричних, контролю, параметрів

Формула / Реферат:

1. Устройство для контроля геометрических параметров отверстий, содержащее последовательно установленные осветитель с блоком питания, измерительный датчик и оптическую систему, отличающееся тем, что оно снабжено телекамерой с блоком обработки видеосигнала, датчик выполнен из двух, соединенных пружиной оптических волокон в наконечниках, ориентированных так, что продольные оси волокон расположены под углом 2 - 5° к продольной оси датчика и угол...

Номер патенту: 18194

Опубліковано: 01.07.1997

Автори: Кузьменко Олександр Васильович, Кузьменко Василь Олександрович

МПК: G01B 11/00, G01H 9/00

Мітки: амплітуди, визначення, лопаток, компресорів, спосіб, коливань, турбін

Формула / Реферат:

Способ определения амплитуды колебаний лопаток турбин и компрессоров, включающий опе­рации формирования основной последователь­ности импульсных сигналов от датчика над лопаточным венцом и вспомогательной последова­тельности импульсных сигналов, формируемой со­ответственно неколеблющимися частями лопаток, сравнения этих двух последовательностей импульс­ных сигналов и выделения из них полезного сигна­ла, отличающийсятем,...

Номер патенту: 15728

Опубліковано: 30.06.1997

Автори: Пасько Ігор Матвійович, Оршак Олег Мар'янович, Гринюк Ігор Евгеньович, Брух Георгій Андрійович, Богуненко Юрій Вікторович

МПК: G01B 11/00, G01B 11/26

Мітки: пристрій, оптико-електронний

Текст:

...дублирование остальных элементов Таким образом, устройство обладает более высокой надежностью при сохранении прежнего светового сигнала, те. прежней чувствительности. 15728 Соответственно приборы 7 и В также На чертеже представлено предлагаерасположены симметрично оптической оси мое устройство, содержащее: 3 объектива. - призменный блок 1 е виде жестко свяЩелевая диафрагма 4 имеет габариты, занных между собой призм типа АР-900 и 5...

Номер патенту: 8603

Опубліковано: 30.09.1996

Автор: Гафанович Георгій Якович

МПК: G01B 11/00, G01B 11/16

Мітки: об'єктів, визначення, геометричних, розмірів, спосіб, інтерференційний

Формула / Реферат:

1. Интерференционный способ определения геометрических размеров объектов, заключаю­щийся в том, что объект помещают в рабочее плечо интерферометра, направляют в интерферометр монохроматический свет и по количеству полу­волн света, укладывающихся в размеры объекта, определяют его размеры, отличающийся тем, что, с целью обеспечения определения размеров про­зрачных, объектов, дополнительно направляют в интерферометр белый свет, объект перемещают...

Номер патенту: 7001

Опубліковано: 31.03.1995

Автори: Камелін Анатолій Борисович, Бузанов Віктор Іванович, Попов Костянтин Михайлович, Осьмак Олександр Миколайович

МПК: G01B 11/00

Мітки: спосіб, розмірів, прилад, визначення, лінійних, відтворення

Формула / Реферат:

1. Способ определения линейных размеров деталей, основанный на сканировании луча лазера вдоль измерительной плоскости и измерении в каждом цикле интервала времени прерывания лазерного луча измеряемым объектом, отличающийся тем, что в каждом цикле измеряют длительность импульсов засветки фотоприемного тракта лазерным излучением, измеряют временные интервалы от фронтов первого импульса засветки до фронтов заданного количества последующих...

Номер патенту: 5080

Опубліковано: 28.12.1994

Автори: Значковський Борис Миколайович, Гоцалюк Юрій Борисович, Осецький Юрій Михайлович

МПК: G01B 7/02, G01B 11/00

Мітки: розмірів, вимірювання, об'єкту, пристрій, лінійних

Формула / Реферат:

Устройство для измерения линейных разме­ров объектов, содержащее выполненные в виде поворотных трансформаторов датчики положения точек поверхности объекта, источник опорного сигнала и схему суммирования со входами, под­ключенными к выходам датчиков и источника опорного сигнала, отличающееся тем, что, с щелью обеспечения независимости выходного сиг­нала от количества включенных датчиков и повы­шения точности измерения, источник опорного...

Номер патенту: 5009

Опубліковано: 28.12.1994

Автори: Мещерський Валерій Юрьєвич, Брух Георгій Андрійович, Пасько Ігор Матвійович, Гринюк Ігор Євгеньєвич, Богуненко Юрій Вікторович

МПК: G01B 9/00, G01B 11/00, G01B 21/00 ...

Мітки: оптично-електронний, пристрій

Формула / Реферат:

Оптико-электронное устройство, содержащее оптически связанные источник света, щелевую ди­афрагму, призменный блок, выполненный в виде же­стко связанных двух призм, одна из которых типа АР - 90°, другая - типа АКР - 90°, и двух объективов, каждый из которых оптически связан с одной из призм, и анализатор, расположенный в фокальной плоскости одного из объективов, блок преобразова­ния, электрически соединенный с анализатором, от­личающееся тем,...
