G01R 25/00 — Пристрої для вимірювання фазового кута між напруженнями або струмами

Номер патенту: 65165

Опубліковано: 15.03.2004

Автори: Ткаченко Леонід Петрович, Морозова Марія Миколаївна

МПК: G01R 25/00, H03K 5/22

Мітки: фазометр

Формула / Реферат:

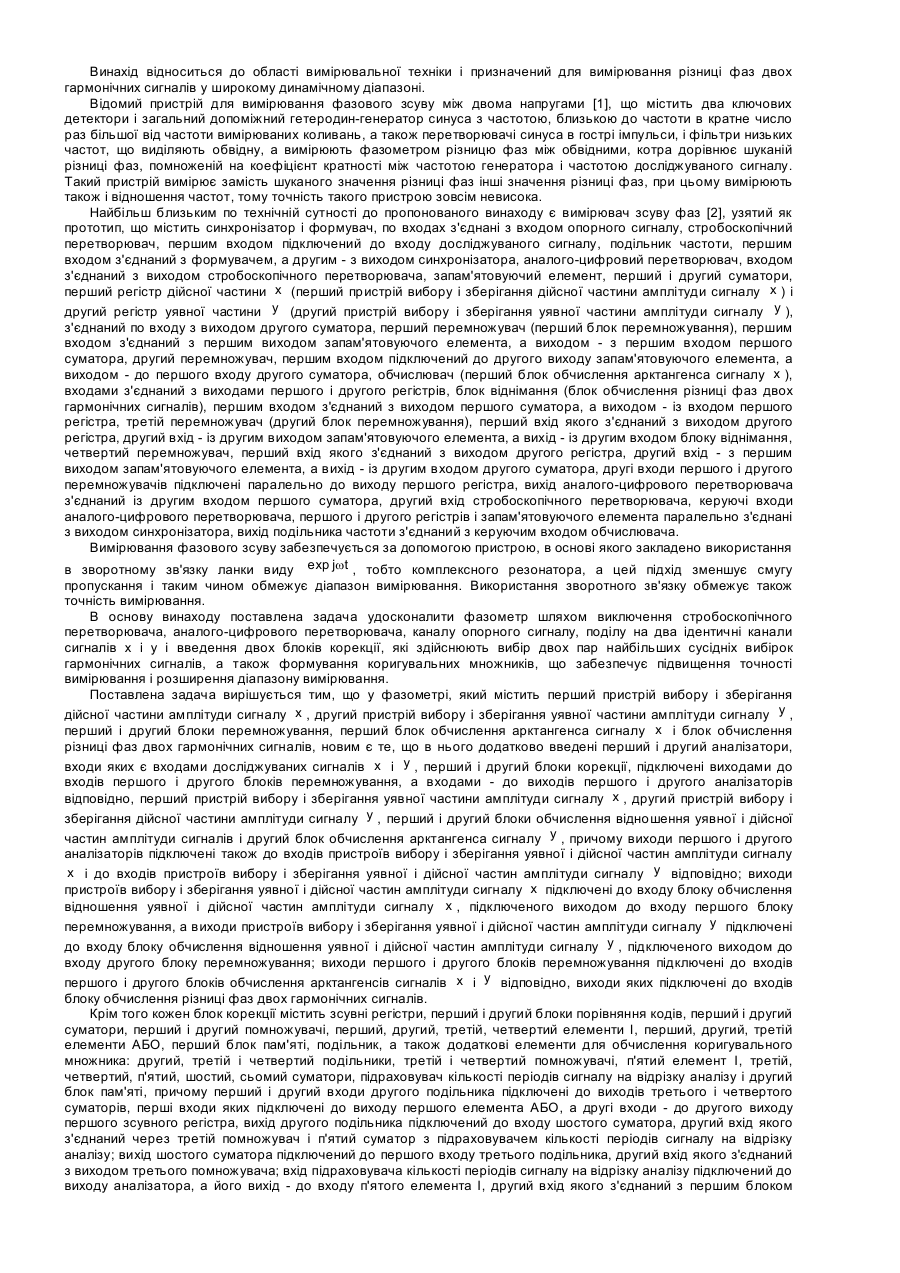

1. Фазометр, що містить перший пристрій вибору і зберігання дійсної частини амплітуди сигналу х, другий пристрій вибору і зберігання уявної частини амплітуди сигналу у, перший і другий блоки перемножування, перший блок обчислення арктангенса сигналу х і блок обчислення різниці фаз двох гармонічних сигналів, який відрізняється тим, що в нього введені перший і другий аналізатори, входи яких є входами досліджуваних сигналів х і у, перший і...

Номер патенту: 63546

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: G01R 25/00

Мітки: пристрій, контролю, фазі

Формула / Реферат:

Винахід відноситься до електротехніки і може бути використай для контролю фази сигналів.Відомо «Пристрій для контролю чергування фаз» (А.с. СРСР 1688200, МПК-5G01R29/18, БВ-40-91p.), що містить три формувача, входи яких є входами пристрою, а вихід першого з них з'єднаний із входом інвертора, а також тригер, прямий вхід якого з'єднаний з індикатором, причому в нього введені діфференціатор і елемент Й, вихід якого з'єднаний з...

Номер патенту: 59717

Опубліковано: 15.09.2003

Автори: Рибій Віктор Олександрович, Пивовар Олег Сергійович

МПК: G01R 25/00

Мітки: фіксатор, циклів, фазових, частин

Формула / Реферат:

Фіксатор частин фазових циклів, який здійснює підрахунок фазових циклів, що складається з двох еквідистантних N-розрядних фазорозщіплювачів, двох блоків із N D-тригерів і схеми співпадання та аналізу, причому виходи першого еквідистантного фазорозщіплювача послідовно під'єднані до С-входів першого блока із N D-тригерів, а виходи другого еквідистантного фазорозщіплювача послідовно під'єднані до С-входів другого блока із N D-тригерів, а також...

Номер патенту: 57836

Опубліковано: 15.07.2003

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: резонансних, паралельних, основних, контурів, вимірювання, параметрів, спосіб

Формула / Реферат:

Спосіб вимірювання основних параметрів паралельних резонансних контурів, який полягає в тому, що в послідовному колі з досліджуваного паралельного резонансного контуру та зразкового опору на двох частотах вимірюють значення кута фазового зсуву між напругами на цих елементах, який відрізняється тим, що на одній з двох частот додатково вимірюють відношення амплітуд напруг на досліджуваному паралельному резонансному контурі та зразковому опорі,...

Номер патенту: 57795

Опубліковано: 15.07.2003

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00, G01R 27/26

Мітки: добротності, спосіб, елементів, вимірювання, реактивних

Формула / Реферат:

Спосіб вимірювання добротності реактивних елементів, який полягає в тому, що в послідовному колі з  реактивного елемента та зразкового опору вимірюють значення кута фазового зсуву між напругами на них, який відрізняється тим, що послідовно з досліджуваним реактивним елементом вмикають зразковий реактивний елемент, вимірюють значення кута фазового зсуву між напругою на послідовно з’єднаних досліджуваному реактивному елементі та зразковому...

Номер патенту: 57135

Опубліковано: 16.06.2003

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: основних, спосіб, резонансних, вимірювання, послідовних, параметрів, контурів

Формула / Реферат:

Спосіб вимірювання основних параметрів послідовних резонансних контурів, який полягає в тому, що в послідовному колі з досліджуваного послідовного резонансного контуру та зразкового опору на двох частотах вимірюють значення кута фазового зсуву між напругами на цих елементах, який відрізняється тим, що на одній з двох частот додатково вимірюють відношення амплітуд напруг на досліджуваному послідовному резонансному контурі та зразковому опорі,...

Номер патенту: 53712

Опубліковано: 17.02.2003

Автори: Рудик Андрій Вікторович, Барановський Ігор Васильович

МПК: G01N 21/00, G01J 9/00, G01J 7/00 ...

Мітки: фазі, пристрій, затримки, оптичного, вимірювання, часу, випромінювання

Формула / Реферат:

Пристрій для вимірювання часу затримки фази оптичного випромінювання, що містить лазер, оптично зв’язаний з напівпрозорим дзеркалом, першу та другу лінзи узгодження, зв'язані між собою за допомогою досліджуваного волоконного світловоду, перше відбивальне дзеркало, перший і другий фотоприймачі та цифровий фазометр, який відрізняється тим, що в нього введені друге та трете відбивальні дзеркала, третя та четверта лінзи узгодження, перший та...

Номер патенту: 53616

Опубліковано: 17.02.2003

Автори: Васильцов Євген Олександрович, Лега Юрій Григорович, Первунінський Станіслав Михайлович

МПК: G01R 25/00, G01N 29/12, G01N 29/07 ...

Мітки: відбитого, сигналу, фазі, вимірювання, спосіб

Формула / Реферат:

Способ измерения фазы отраженного сигнала, заключающийся в облучении исследуемого объекта двумя сигналами с близкими частотами w1 и w2, приеме отраженного сигнала, выделении огибающей биений с частотой (w1-w2)/2 и определении фазы отраженного сигнала, отличающийся тем, что частоты w1 и w2 сигналов выбирают из соотношения где n - целое число, при этом амплитуды этих...

Номер патенту: 49897

Опубліковано: 15.10.2002

Автор: Огороднійчук Леонід Дмитрович

МПК: G01R 25/00, G01R 27/00, H03K 5/22 ...

Мітки: високочастотного, зсуву, здійснення, спосіб, вимірюванні, обробки, пристрій, способу, сигналу, фазового, складеного

Формула / Реферат:

1. Спосіб обробки складеного високочастотного (ВЧ) сигналу при вимірюванні фазового зсуву, за яким з двосмугового складеного ВЧ сигналу виділяють компоненти, які належать до різних бічних смуг і різних модульованих ВЧ сигналів, частоти двох компонент одного модульованого ВЧ сигналу перетворюють за допомогою компонент другого модульованого ВЧ сигналу і одержують першу напругу проміжної частоти (ПЧ) і другу напругу ПЧ, який відрізняється тим,...

Номер патенту: 49908

Опубліковано: 15.10.2002

Автор: Огороднійчук Леонід Дмитрович

МПК: G01R 25/00, G01R 27/28

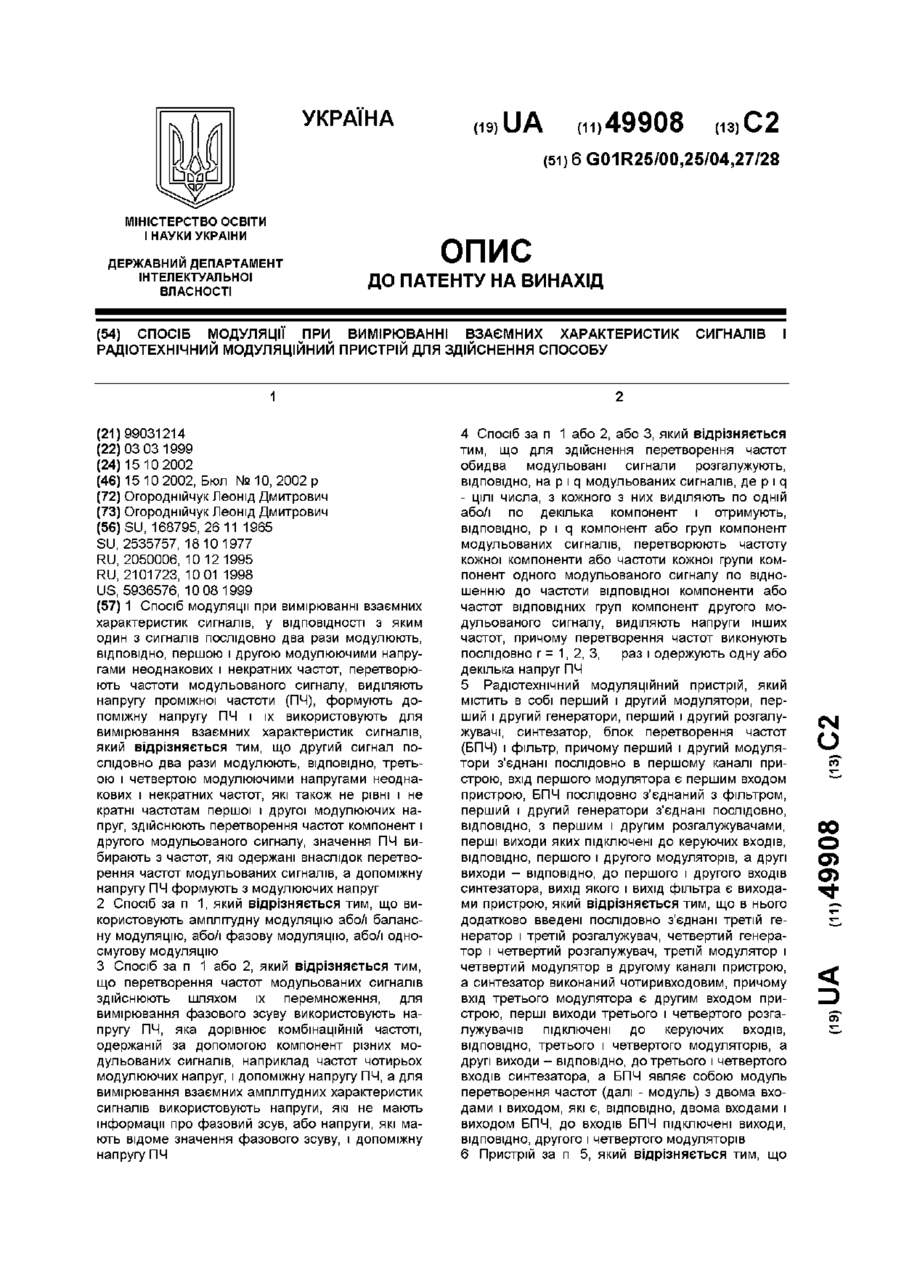

Мітки: здійснення, взаємних, характеристик, пристрій, радіотехнічний, способу, модуляції, спосіб, модуляційний, сигналів, вимірюванні

Формула / Реферат:

1. Спосіб модуляції при вимірюванні взаємних характеристик сигналів, у відповідності з яким один з сигналів послідовно два рази модулюють, відповідно, першою і другою модулюючими напругами неоднакових і некратних частот, перетворюють частоти модульованого сигналу, виділяють напругу проміжної частоти (ПЧ), формують допоміжну напругу ПЧ і їх використовують для вимірювання взаємних характеристик сигналів, який відрізняється тим, що другий сигнал...

Номер патенту: 49975

Опубліковано: 15.10.2002

Автор: Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: асиметрії, протифазності, квадратури, синфазності, двофазної, вимірювач, системі, напруг

Формула / Реферат:

Вимірювач асиметрії синфазності, протифазності та квадратури двофазної системи напруг, який містить поворотний трансформатор, статорні обмотки якого з’єднані з вхідними клемами вимірювача, а роторна обмотка механічно з’єднана з електродвигуном, суматор та вольтметр, який відрізняється тим, що  як перше та друге кола фазового зсуву на 90° в нього введені перший, другий та третій перетворювачі частоти і комутатор, при цьому перші входи першого,...

Номер патенту: 48641

Опубліковано: 15.08.2002

Автор: Огороднійчук Леонід Дмитрович

МПК: G01R 25/00, G01R 27/28

Мітки: зсуву, вимірювання, фазового, спосіб

Формула / Реферат:

Спосіб вимірювання фазового зсуву, у відповідності з яким генерують першу і другу напруги неоднакових і некратних частот, їх розгалужують відповідно на третю і четверту, п'яту і шосту напруги, перший і другий порівнювальні сигнали, частоту яких вибирають в одному з високочастотних діапазонів, модулюють відповідно третьою і шостою напругами, формують складений сигнал, здійснюють перетворення частот і виділяють вимірювальну напругу, формують...

Номер патенту: 47019

Опубліковано: 17.06.2002

Автори: Петрушак Володимир Степанович, Троцишин Іван Васильович

МПК: G01R 25/00, G01N 11/00

Мітки: вимірювання, пристрій, спосіб, здійснення, рідини, в'язкості

Формула / Реферат:

1. Спосіб вимірювання в'язкості рідини, що включає деформування рідини сприймаючим елементом, що обертається, та визначення часу розгортки кута закручування торсіону, який відрізняється тим, що спочатку визначають повний фазовий зсув, який рівний сумі кількості фазових циклів, рівних  і фазовому зсуву в межах фазового циклу

Номер патенту: 37887

Опубліковано: 15.05.2001

Автори: Гура Костянтин Миколайович, Репа Федір Михайлович, Мхеян Микаел Фрунзикович

МПК: G01R 25/00, H03D 3/00

Мітки: пристрій, нвч-сигналів, різниці, вимірювання, фаз

Текст:

...сигнал Івим а на магнітний 7 - сигнал І~опорн з опорною фазою ДСОФ 1, що забезпечує високу розв'язку між опорним і вимірювальним входами. Вихідний сигнал UΔj знімається з контактних 8 виводів ГМП і поступає на індикатор 9, шкала якого проградуйована в значеннях різниці фаз між опорним І~опорн і вимірювальним Івим сигналами. Металеві основи 10 і 11 забезпечують додаткове екранування від зовнішніх небажаних електромагнітних полів....

Номер патенту: 37273

Опубліковано: 15.05.2001

Автори: Яненко Олексій Пилипович, Іващенко Володимир Олексійович, Скрипник Юрій Олексійович

МПК: G01R 25/00, G01R 27/28

Мітки: фаз, пристрій, відбитих, вимірювання, надвисокочастотних, зсуву, коливаннях

Формула / Реферат:

Пристрій для вимірювання зсуву фаз у відбитих надвисокочастотних коливаннях, який містить генератор гармонічних коливань ВВЧ-діапазону, послідовно підключені до нього перший та другий подільники потужності, перший вихід другого подільника потужності з'єднаний із входом циркулятора, перший вихід якого з'єднаний з приймально-вимпромінювальною антеною, а другий вихід з'єднаний із послідовно включеними першим НВЧ-балансним змішувачем,...

Номер патенту: 35945

Опубліковано: 16.04.2001

Автори: Троцишин Іван Васильович, Пивовар Олег Сергійович

МПК: G01R 23/00, G01R 25/00

Мітки: девіації, спосіб, пристрій, сигналу, здійснення, гармонічного, частоти, виміру

Формула / Реферат:

1. Спосіб вимірювання девіації частоти, оснований на перенесенні спектру модулюючого сигналу на проміжну частоту, виділенні різницевої частоти у частотно-модульованого сигналу та визначенні числа нулів перетвореного сигналу, який відрізняється тим, що додатково вимірюють фазовий зсув між модульованим сигналом та немодульованою несучою на початку та наприкінці інтервалу виміру, що кратний половині періоду синхронно із вимірюванням кількості...

Номер патенту: 36241

Опубліковано: 16.04.2001

Автори: Рудик Андрій Вікторович, Барановський Ігор Васильович

МПК: G01R 25/00

Мітки: прецизійний, фазі, калібратор

Текст:

...В зв’язку з цим нестабільності, що виникають за рахунок зміни температури та вібрацій в елементах, крізь які проходять промені першого та другого каналів, корельовані та взаємно виключаються: - довжина хвилі випромінювання, що падає; L = V довжина акусF тичної (ультразвукової) хвилі; с та V - відповідно швидкість світла та швидкість ультразвуку в кристалі модулятора. При порівняно невеликому значенні кута Θ£20° (тому що довжина...

Номер патенту: 36080

Опубліковано: 16.04.2001

Автор: Пивовар Олег Сергійович

МПК: G01R 23/00, G01R 25/00

Мітки: сигналів, гармонічних, вимірювач, модуляцією, кутовою, параметрів

Текст:

...повного фазового зсуву (фіг. 2, г-е). Повний фазовий зсув за інтервал [0, Т]: T Y (T ) = ò w * - (w 0 + b sin(W t) )dt = DY , 0 де W=2pF, T=1/F, w0=2pf0, w*=2 pf*, b - індекс модуляції. В залежності від відхилення f* від f0 повний фазовий зсів приймає додатне DY+ (фіг. 2, г) або від'ємне значення DY- (фіг. 2, д), чим забезпечується непарність характеристики регулювання кодокерованого синтезатора 4 (фіг. 1). Код значення DY фактично є...

Номер патенту: 36079

Опубліковано: 16.04.2001

Автор: Пивовар Олег Сергійович

МПК: G01R 25/00

Мітки: циклів, фазових, фіксатор

Текст:

...сигналу відносно опорного змінюється на 360°, тобто коли здійснюється перехід у новий фазовий цикл. Таке припущення справедливе при умові, що в зоні «1» («0») при обертанні кіл із радіус-векторами, послідовно перебуватимуть не більше 3-х точок із 1, 2, 3, 4. В протилежному випадку виникне ситуація пропуску фазового циклу або неадекватної роботи схеми. Таким чином, для моделі фіг. 2 (а) повинна виконуватись умова правильної фіксації фазових...

Номер патенту: 30932

Опубліковано: 15.12.2000

Автори: Огороднійчук Олексій Леонідович, Огороднійчук Леонід Дмитрович

МПК: G01R 27/28, G01R 25/00, G01R 27/32 ...

Мітки: модуляційний, пристрій, зсуву, здійснення, спосіб, фазового, способу, вимірювання

Текст:

...відповідно, примкнуті до відповідних входів комутатора 29. Перший вихід розгалужувача 24 примкнутий до керуючого входу третього модулятора 25. Другий вихід формувача 22, яким є другий вихід його розгалужувача 24, примкнутий до другого входу індикатора 34. До першого входу формувача 22, яким є перший вхід його модулятора 25, примкнутий другий вихід розгалужувача 21, а до керуючого входу формува 3 30932 ча 22, яким є керуючий вхід його...

Номер патенту: 23366

Опубліковано: 31.08.1998

Автор: Огороднійчук Леонід Дмитрович

МПК: G01R 27/32, G01R 27/28, G01R 25/00 ...

Мітки: обробки, складеного, пристрій, високочастотного, здійснення, вимірюванні, спосіб, фазового, сигналу, зсуву

Формула / Реферат:

1. Способ обработки высокочастотного (ВЧ) составного сигнала при измерении фазового сдвига, в соответствии с которым из двухполосного ВЧ составного сигнала выделяют две компоненты одной боковой полосы, принадлежащие разным модулированным ВЧ сигналам, их преобразуют по частоте, выделяют первое напряжение промежуточной частоты (ПЧ), а для измерения фазового сдвига используют первое и второе напряжения ПЧ, отличающийся тем, что из ВЧ составного...

Номер патенту: 23204

Опубліковано: 19.05.1998

Автори: Рудик Андрій Вікторович, Суп'ян Олексій Віліамінович

МПК: G01R 25/00

Мітки: запізнення, вимірювач, чотирьохполюсників, компенсаційний, групового, часу

Формула / Реферат:

Компенсационный измеритель группового времени запаздывания четырехполюсников, содержащий последовательно соединенные генератор качающейся частоты и амплитудный модулятор, первый амплитудный детектор, выход которого соединен с первым входом преобразователя "фаза - длительность импульса", второй амплитудный детектор и измеритель временных интервалов, отличающийся тем, что в него введены первый и второй электродвигатели,...

Номер патенту: 23191

Опубліковано: 19.05.1998

Автори: Суп'ян Віліамін Якович, Рудик Андрій Вікторович

МПК: G01R 25/00

Мітки: фазі, низьких, калібратор, інфранизьких, прецизійний, частот

Формула / Реферат:

Прецизионный калибратор фазы инфранизких и низких частот, содержащий лазер, измеритель линейных перемещений, первый акустооптический модулятор, модуляционный вход которого подключен к выходу задающего генератора, а выход оптически связан через устройство сведения лучей с фотоприемником, отличающийся тем, что в него введены устройство разведения лучей, второй акустооптический модулятор, удвоитель частоты, фазовращатель, цепь 90°-ного фазового...

Номер патенту: 22789

Опубліковано: 21.04.1998

Автори: Маяков Володимир Петрович, СОКОЛОВ ВІКТОР ВОЛОДИМИРОВИЧ, Колесніков Олександр Сергієвич

МПК: G01R 17/00, G01R 25/00

Мітки: напруги, здійснення, пристрій, спосіб, мережі, контролю, параметрів, ізоляції, відключення, високої, обладнання

Формула / Реферат:

1. Способ контроля параметров изоляции оборудования высокого напряжения без отключения от сети, заключающийся в измерении отношения емкостей и разности углов потерь двух объектов контроля методом сравнения и обработки результатов, отличающийся тем, что измерения производят на двух объектах контроля дважды: при первом измерении первый трансформатор тока подключают к первому входу измерительного прибора, а второй трансформатор тока подключают...

Номер патенту: 19053

Опубліковано: 25.12.1997

Автори: Тонкаль Володимир Юхимович, Холмський Дмитро Васильович, Туваржиєв Валентин Карпович, Ленчевський Євген Анатолійович

МПК: G01R 25/00

Мітки: електричної, визначення, спосіб, точках, двохвузлових, напругами, мережі, кута, зсуву, фаз

Формула / Реферат:

Способ определения угла сдвига фаз между напряжениями в двух узловых точках электрической сети, основанный на формировании первичного (опорного) сигнала из напряжения сети в близлежащей узловой точке, телеметрической передаче в эту точку угла сдвига фаз вторичного сигнала, сформированного в удаленной узловой точке электрической сети, измерении искомого сдвига фаз в близлежащей узловой точке между первичным и вторичным сигналами, отличающийся...

Номер патенту: 18766

Опубліковано: 25.12.1997

Автори: Дудикевич Валерій Богданович, Горбатюк Станислав Миколайович, Юриш Сергій Юрійович, Максимович Володимир Миколайович, Отенко Віктор Іванович, Суп'ян Веніамін Яковлевич

МПК: G01R 25/00

Мітки: фаза-код, перетворювач

Формула / Реферат:

Перетворювач фаза-код, що містить два вхідні формувачі, генератор тактових імпульсів, блок керування, схему віднімання, два лічильники, два комбінаційних елементи І-АБО, керуючі входи першого комбінаційного елемента І-АБО підключені до розрядів першого лічильника, сигнальні до розрядів другого лічильника, керуючі входи другого комбінаційного елемента І-АБО підключені до розрядів другого лічильника, Сигнальні - до розрядів першого лічильника,...

Номер патенту: 18485

Опубліковано: 25.12.1997

Автори: Скрипник Юрій Олексійович, Кондратов Владислав Тимофійович

МПК: G01R 25/00, H03M 1/64, H03M 1/60 ...

Мітки: перетворення, пристрій, спосіб, кута, здійснення, кутової, вала, частоту, код, швидкості, повороту

Формула / Реферат:

1. Способ преобразования угла поворота вала в частоту и код угловой скорости, заключающийся в формировании опорного напряжения фиксированной частоты, формировании фазового напряжения переменной частоты, сдвинутого по фазе относительно фазы опорного напряжения на угол, пропорциональный углу поворота вала, с помощью фазовращателя, формировании из опорного и фазового напряжений соответственно первого и второго напряжений переменных частот,...

Номер патенту: 18058

Опубліковано: 17.06.1997

Автори: Рудик Андрій Вікторович, Суп'ян Віліамін Якович, Суп'ян Олексій Віліамінович

МПК: G01R 25/00, G01B 9/00

Мітки: оптичного, фазометр, діапазону

Формула / Реферат:

Фазометр оптического диапазона, содержащий лазер, оптически связанный с двумя акустооптическими модуляторами через полупрозрачное и отражающее зеркала, выходы акустооптических модуляторов оптически связаны через два уголковых отражателя, отражающее зеркало и оптический смеситель со входом фотоприемника, генератор возбуждения акустооптических модуляторов, выход которого подключен к первому входу смесителя электрических сигналов, систему...

Номер патенту: 2056

Опубліковано: 20.12.1994

Автори: Кизилов Володимир Улянович, Лазуренко Олександр Павлович

МПК: G01R 25/00

Мітки: пристрій, градусів, зсуву, фазі

Формула / Реферат:

Устройство сдвига фазы на 90°, содержащее фазосдвигающий элемент, фазовый детектор и интегратор, вход которого соединен с выходом фазо­вого детектора, один из входов которого соединен с входом фазосдвигающего элемента, являющегося входом устройства, отличающееся тем, что, с целью увеличения точности, в него введены управляемый по модулю и знаку коэффициента передачи делитель напряжения и сумматор, выход которого является выходом устройства и...

Номер патенту: 457

Опубліковано: 30.04.1993

Автори: Токовенко Степан Омелянович, Свідлер Ігор Давидович

МПК: G01R 25/00

Мітки: фазового, пристрій, зсуву, вимірювання

Формула / Реферат:

Формула изобретенияУстройство для измерения фазового сдвига, содержащее триггерный фазометр, выход которого является первым выходом устройства и реверсивный счетчик, выход которого является вторым выходом устройства, отличающееся тем, что, с целью повышения надежности устройства, в него дополнительно введены задатчик двух чисел, два блока сравнения двух чисел, два элемента задержки и два элемента И, причем выход триггерного фазометра...
