Виріб, що містить магнітно орієнтовані чорнила на ґрунтувальному шарі, та спосіб його виробництва

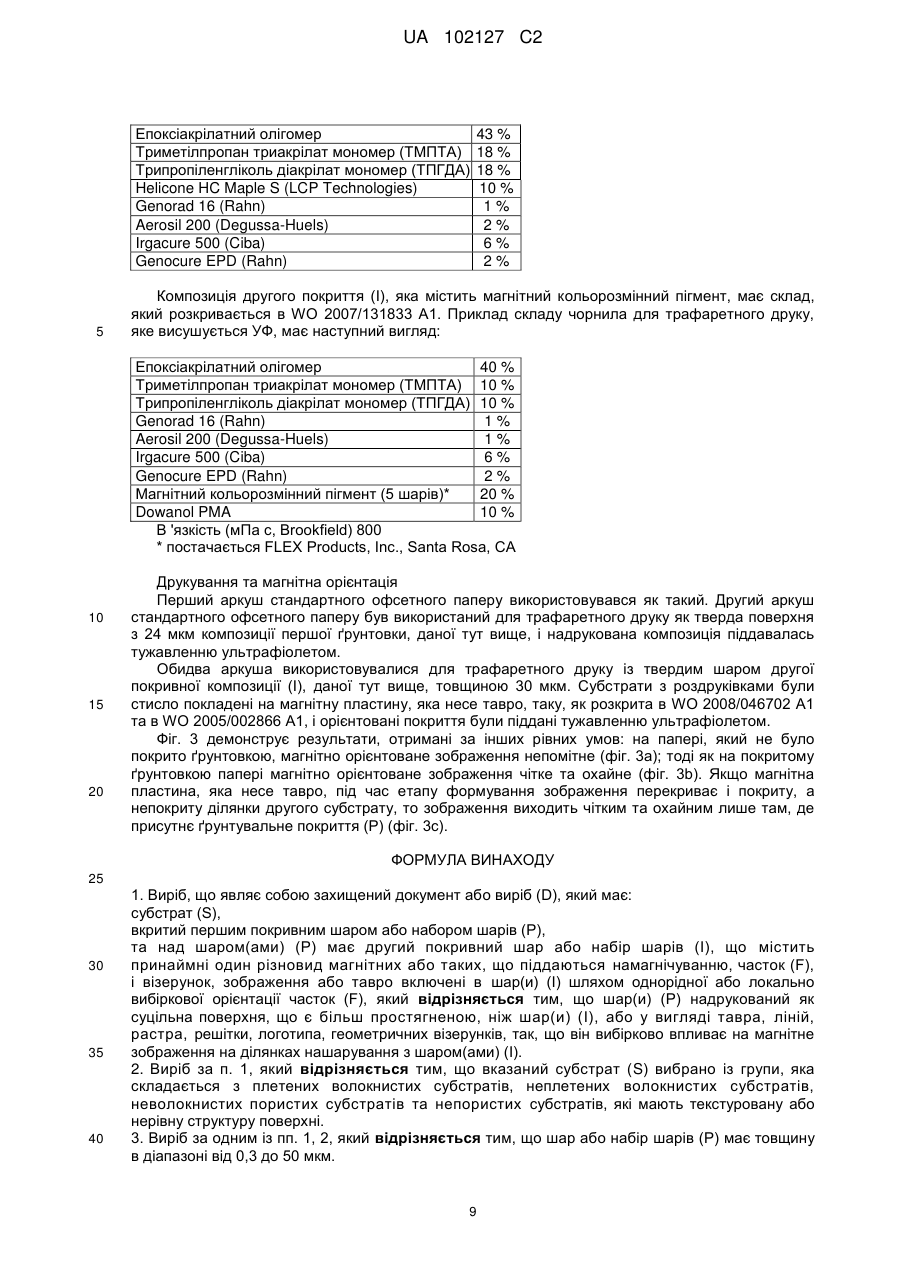

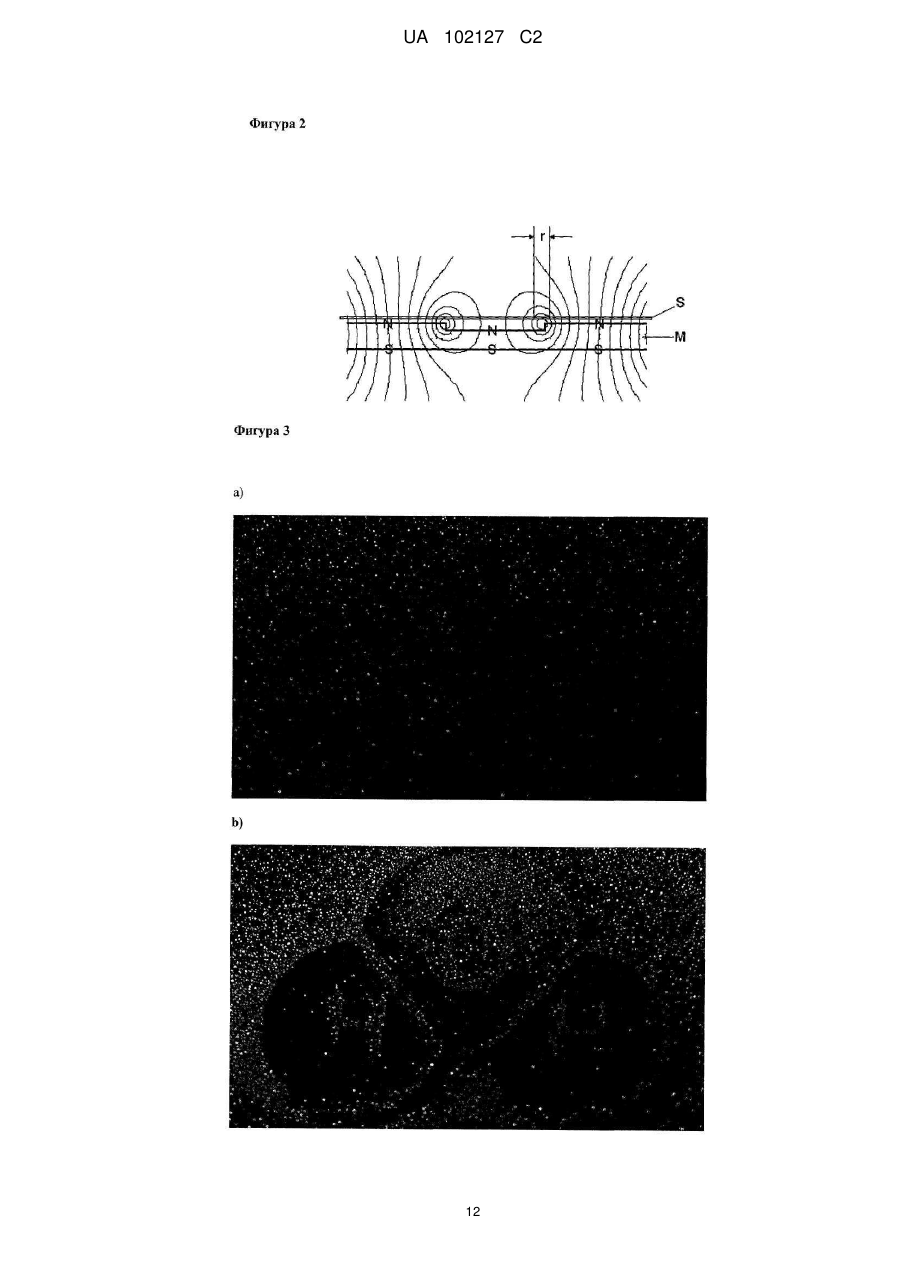

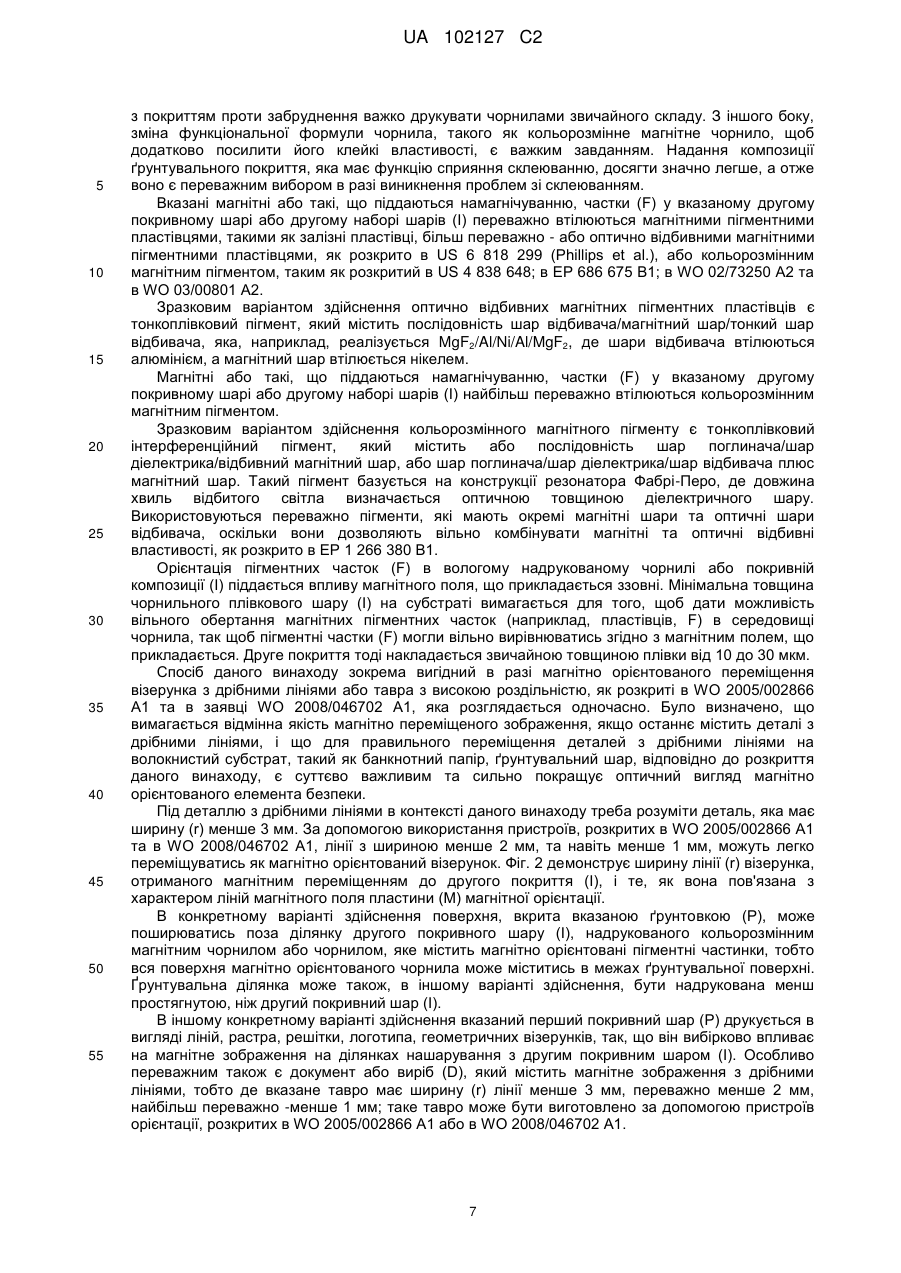

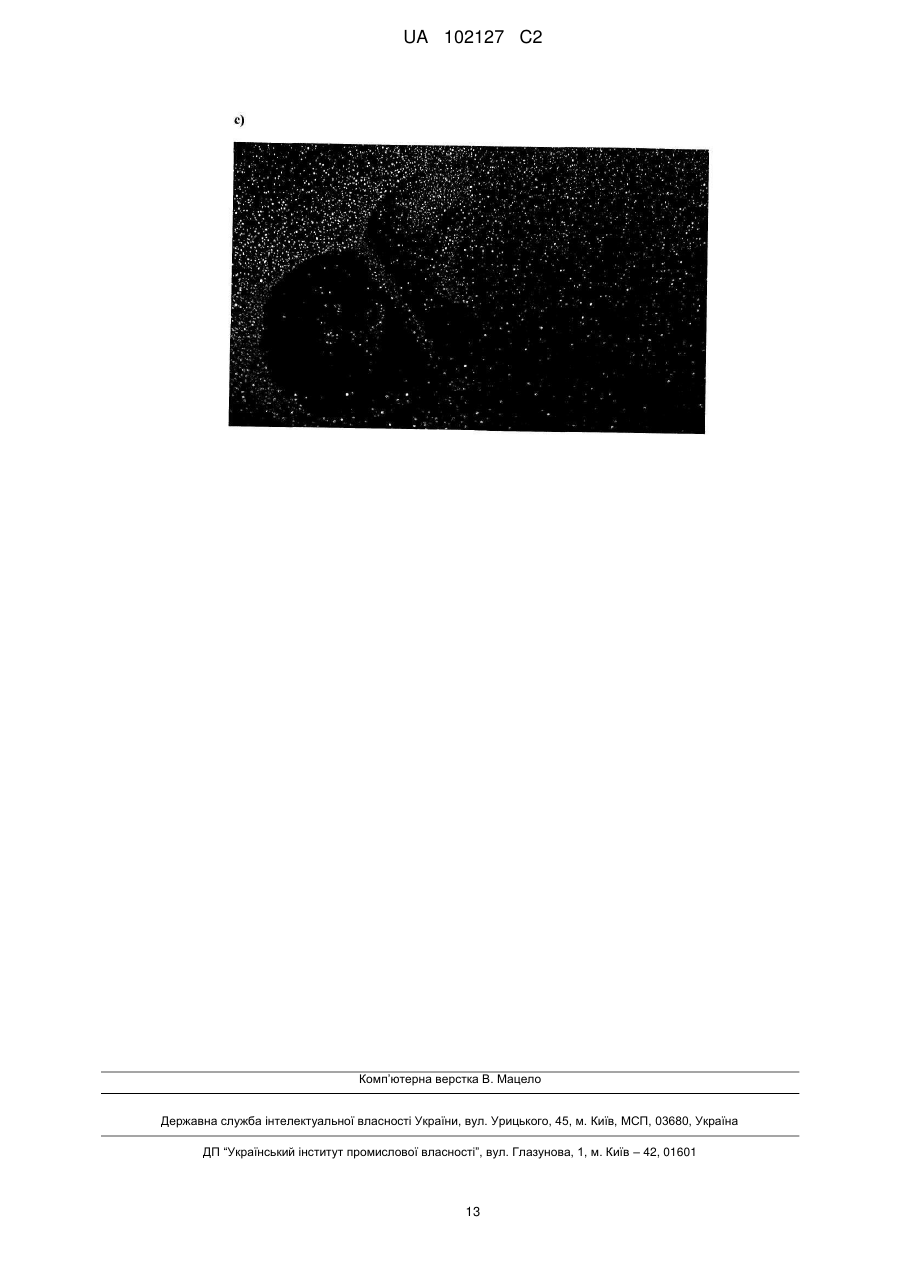

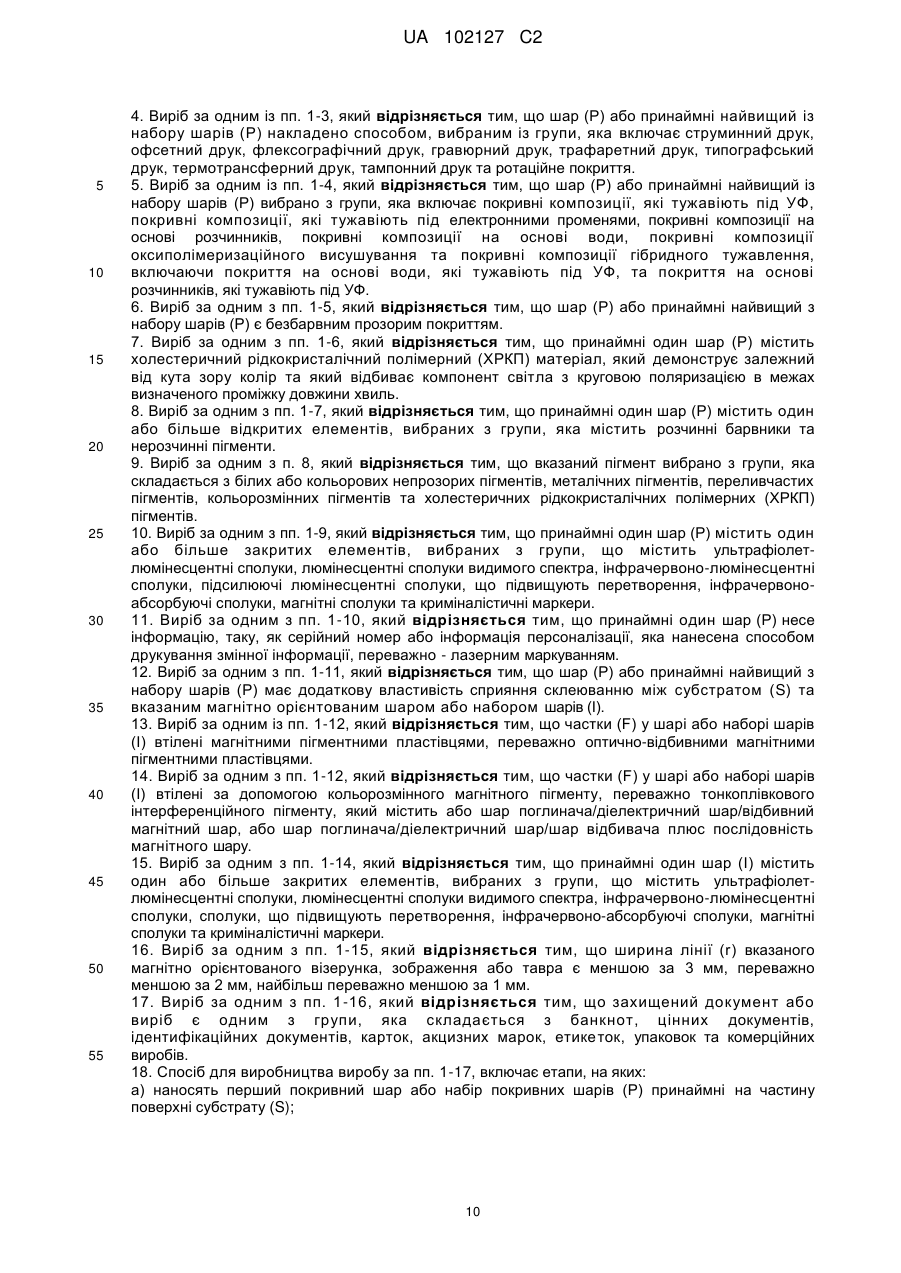

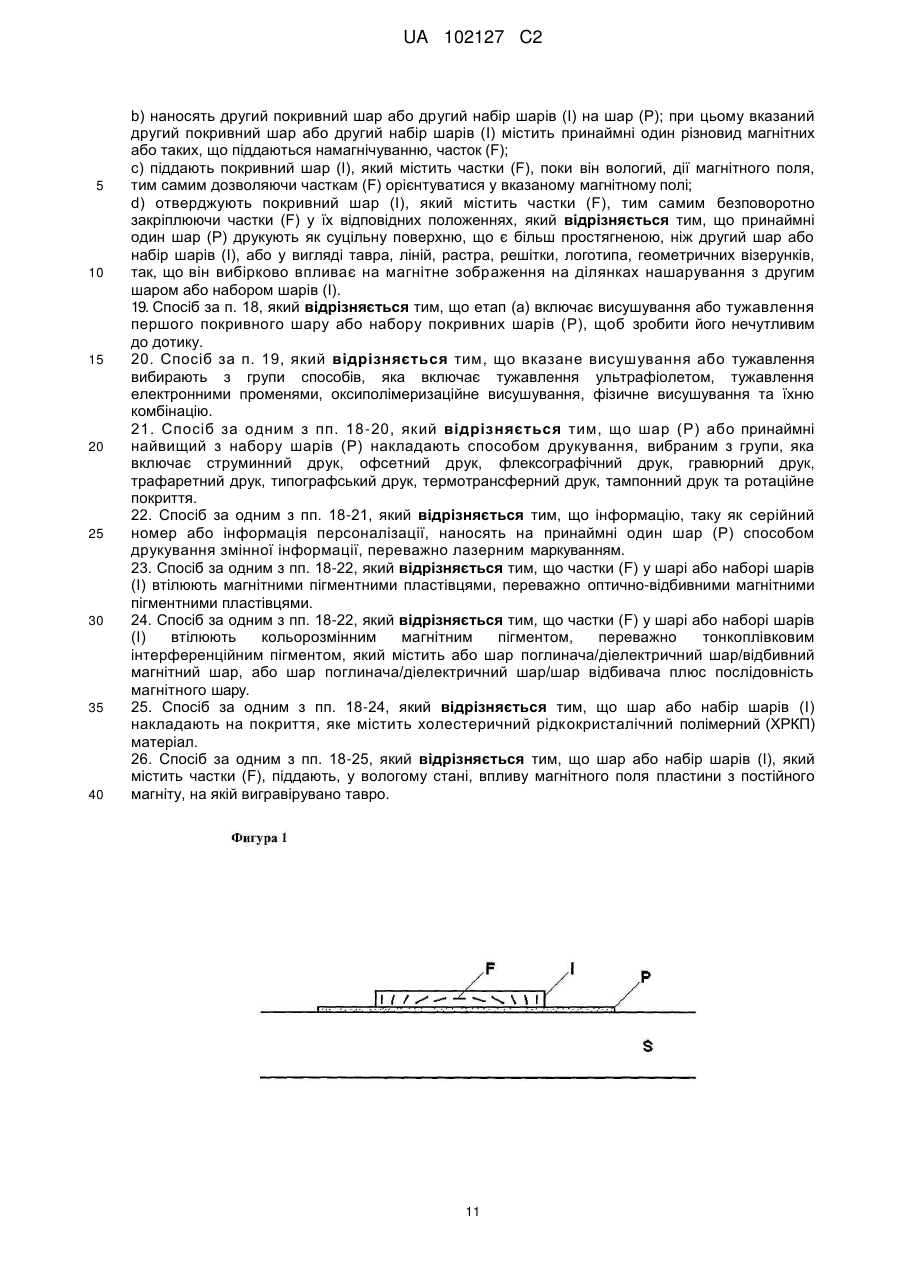

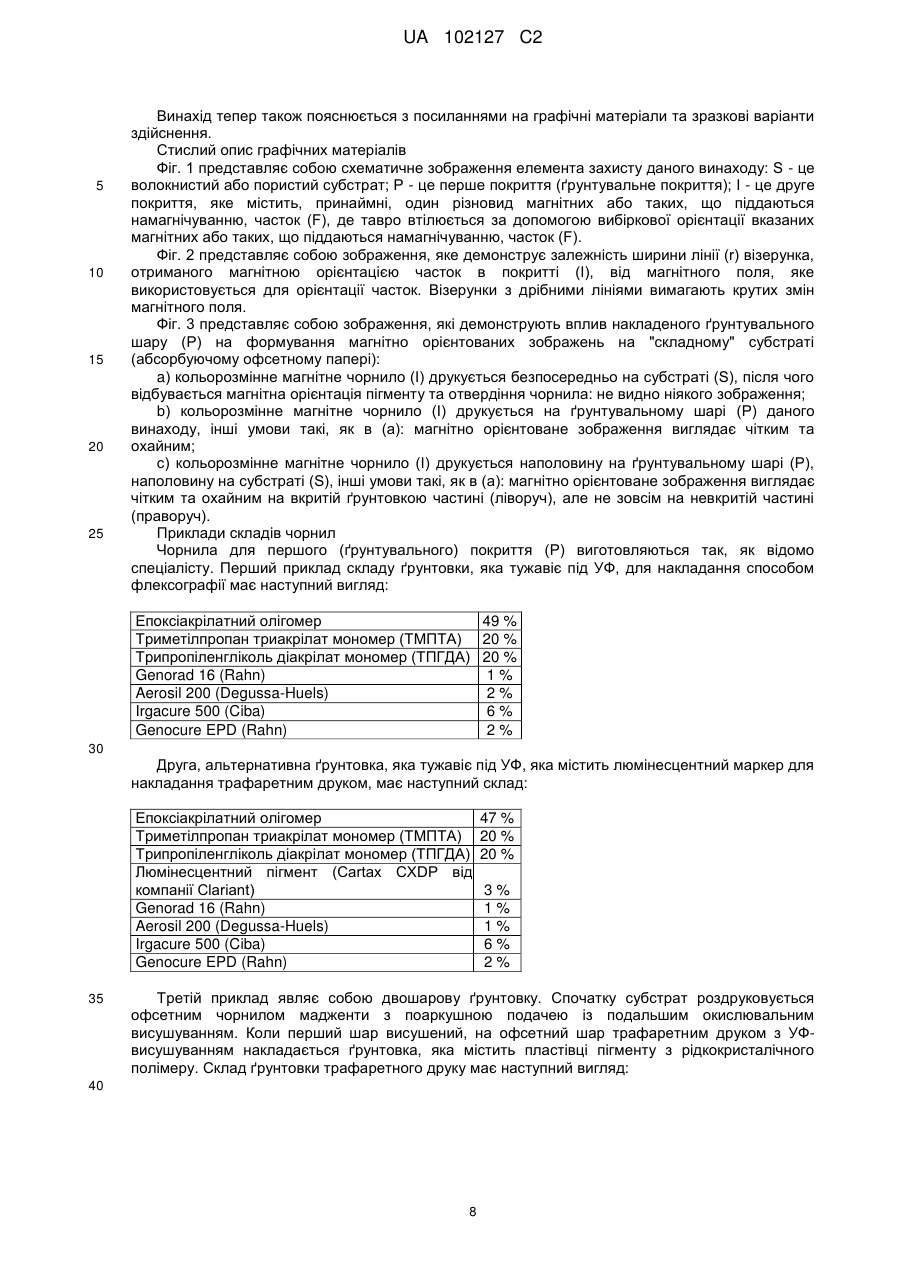

Реферат: Заявлений виріб являє собою захищений документ або виріб, який має субстрат, вкритий першим покривним шаром або набором шарів, та над шаром(ами) має другий покривний шар або набір шарів, що містить принаймні один різновид магнітних або таких, що піддаються намагнічуванню, часток, і візерунок, зображення або тавро включені в шар(и) шляхом однорідної або локально вибіркової орієнтації часток. Шар(и) надрукований як суцільна поверхня, що є більш простягненою, ніж шар(и), або у вигляді тавра, ліній, растра, решітки, логотипа, геометричних візерунків, так, що він вибірково впливає на магнітне зображення на ділянках нашарування з шаром(ами). Заявлений спосіб для виробництва виробу включає етапи, на яких: наносять перший покривний шар або набір покривних шарів принаймні на частину поверхні субстрату; наносять другий покривний шар або другий набір шарів на шар, який містить принаймні один різновид магнітних або таких, що піддаються намагнічуванню, часток; піддають покривний шар, який містить частки, поки він вологий, дії магнітного поля; отверджують покривний шар, який містить частки, тим самим безповоротно закріплюючи частки у їх відповідних положеннях. Принаймні один шар друкують як суцільну поверхню, що є більш простягненою, ніж другий шар або набір шарів, або у вигляді тавра, ліній, растра, решітки, логотипа, геометричних візерунків, так, що він вибірково впливає на магнітне зображення на ділянках нашарування з другим шаром або набором шарів. UA 102127 C2 (12) UA 102127 C2 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Даний винахід стосується галузі друкування захищених документів. Зокрема, він стосується вдосконалення елементу захисту, заснованого на чорнилі, який створюється на волокнистому або іншому пористому субстраті шляхом друкування та магнітної орієнтації чорнила, яке містить магнітні або такі, що піддаються намагнічуванню, частки, а також виробництва та використання вказаного елементу захисту та захищених документів, які містять вказаний елемент захисту. Передумови винаходу Елементи захисту та декоративні покриття, які в надрукованому та висушеному шарі чорнила містять орієнтовані магнітні частки, та способи для їх виробництва та використання відомі з US 3 676 273; US 3 791 864; ЕР 406 667 В1; ЕР 556 449 В1; ЕР 710 508 Al; WO 02/90002 А2; WO 2005/002866 А1; WO 2006/061301 A1; WO 2006/117271 A1; WO 2007/131833 А1; а також з заявок ЕР 1 880 866 А1 та WO 2008/046702 А1. Зокрема, корисними в цьому контексті є кольорозмінні магнітні пігменти, такі як розкриті в US 4 838 648; в ЕР 686 675 В1; в WO 02/73250 А2 та в WO 03/00801 А2, WO 2004/024836, та способи для орієнтації вказаних пігментів в друкарському чорнилі, розкриті в ЕР 1810 756 А2, WO 2005/002866 A1, WO 2006/069218, в заявці, що розглядається одночасно, WO 2008/046702 А1, та в документах, які стосуються її. Відповідно до WO 2005/002866 А1, попередньо визначене тавро, таке як надпис, візерунок або малюнок, тощо, магнітним засобом переносяться на друкований документ, тобто аркуш або тканину, які несуть шар щойно надрукованого вологого чорнила або покривної композиції, яка містить магнітні або такі, що піддаються намагнічуванню, частки (F), шляхом піддавання вказаного аркуша або тканини дії плити з матеріалу з властивостями постійного магніту, яка несе вказане попередньо визначене тавро в формі гравірування на своїй поверхні, таким чином орієнтуючи магнітні або такі, що піддаються намагнічуванню, частки (F), після чого відбувається тужавлення (отвердіння) чорнила або покривної композиції, щоб знерухоміти орієнтовані магнітні або такі, що піддаються намагнічуванню, частки (F). Патентна заявка WO 2008/046702 А1 стосується подальшого вдосконалення пристрою магнітної орієнтації, розкритого в WO 2005/002866 А1. Як розкривається в WO 2007/131833 А1, для отримання візуально привабливого результату вимагаються чорнила особливого складу. Зокрема, в випадку чорнил, які містять магнітні пластинки, такі як кольорозмінні магнітні пігментні пластівці, відношення об'єму (сухої, без розчинника) основи чорнила до об'єму магнітного пігменту має бути більшим за 3,0, найбільш переважно - більшим за 5,0, з метою забезпечення достатнього простору в шарі чорнила, щоб частки магнітного пігменту могли вільно приймати нав'язану зовні орієнтацію. Втім, було зауважено, що якість зображення, орієнтованого магнітним шляхом, також значною мірою залежить від субстрату, на який наноситься вказаний шар чорнила або покривної композиції, що містить магнітні, або такі, що піддаються намагнічуванню, частки (F). Тоді як на пластмасовій або металічній фользі, на полімерних субстратах, і, більш широко, на будь-яких рівних, непористих поверхнях, отримуються відмінні магнітні зображення, зображення з магнітною орієнтацією, які отримуються на нерівних, неоднорідних волокнистих субстратах, а також на пористих субстратах, переважно мають погану якість. Папір для банкнот знаходиться десь посередині між цими крайніми прикладами субстратів. На пористих або волокнистих субстратах найпоширенішим дефектом є або загальне зменшення оптичного контрасту в магнітному малюнку, або присутність точних, малих, видимих нерівностей, які характеризуються коливаннями відбиваності, щільності фарби або просвічуваності з однієї локальної області до іншої, що призводить до неприємного, крапчастого зовнішнього вигляду. WO 2006/061301 А1 розкриває елемент безпеки, який має особливість, залежну від кута зору, яка може бути створена шляхом магнітної орієнтації частинок пігменту, які мають форму пластинок, в шарі чорнила, яке накладається на основу, яка несе тавро, і наступного отвердіння (висушування, тужавлення) шару чорнила в орієнтованому стані. Було зауважено, що і однорідність, і оптична особливість, залежна від кута зору, вельми залежні від якості субстрату, на який накладається вказаний шар чорнила. На рівних і таких, що не поглинають, субстратах коливання залежної від кута зору особливості великі, і значні коливання відбиваності та просвічуваності можуть спостерігатися як функція кута зору. На волокнистих субстратах коливання залежної від кута зору особливості є поганими, оскільки пігментні частки, які мають форму пластинок, після висушування чорнила явно втрачають свою спочатку визначену магнітну орієнтацію. Суть винаходу Зараз винахідники виявили, що вказана погана якість магнітно орієнтованого зображення на волокнистих або пористих субстратах може бути значною мірою покращена за допомогою 1 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщення на волокнистому субстраті (S) першого покривного шару (шару ґрунтовки) (Р), до розміщення покриття (І), яке містить пігмент, який орієнтується магнітним чином. Подробиці винаходу розкриваються далі в описі, графічних матеріалах та формулі винаходу. Отже, розкривається спосіб для отримання високоякісного магнітно орієнтованого зображення на субстраті (S), незалежно від його природи та властивостей поверхні, цей спосіб характеризується послідовними етапами: а) нанесення першого покривного шару (Р), принаймні, на частину поверхні субстрату (S); c) нанесення другого покривного шару або другого набору покривних шарів (І) на, принаймні, частину вказаного першого покривного шару (Р); вказаний другий покривний шар або другий набір покривних шарів (І) містить, принаймні, один різновид магнітних або таких, що піддаються намагнічуванню, часток (F); d) піддавання покривного шару (І), який містить магнітні або такі, що піддаються намагнічуванню, частки (F), поки він вологий, дії магнітного поля, тим самим дозволяючи вказаним магнітним або таким, що піддаються намагнічуванню, часткам (F) орієнтуватися у вказаному магнітному полі; e) отвердіння покривного шару (І), який містить магнітні або такі, що піддаються намагнічуванню, частки (F), тим самим безповоротно закріплюючи магнітні або такі, що піддаються намагнічуванню, частки (F) у їх відповідних положеннях. В цьому способі є перевагою, якщо нанесення вказаного першого покривного шару (Р) включає висушування або тужавлення вказаного першого покривного шару (Р), щоб зробити його нечутливим до дотику. В контексті даного винаходу перший покривний (ґрунтувальний) шар може, таким чином, також бути першим набором покривних (ґрунтувальних) шарів (Р), для таких цілей, як збільшення товщини шару або використання властивостей світлонепроникності ґрунтувального покриття. В такому випадку етап (а) способу повторюється. Більше одного другого покривного шару (І) також може накладатися на покритий ґрунтовкою субстрат, наприклад, для отримання більш складних оптичних ефектів. В такому випадку етап (b), за вибором етапи (с) та (d), способу повторюються, щоб отримати другий набір покривних шарів. Також розкривається захищений документ або виріб (D), який отримується за допомогою даного способу та має субстрат (S), вкритий першим покривним шаром або першим набором шарів (Р), характеризується тим, що має над, принаймні, частиною вказаного першого покривного шару або першого набору шарів (Р) другий покривний шар або другий набір шарів (І), при цьому вказаний другий покривний шар або другий набір шарів (І) містить, принаймні, один різновид магнітних або таких, що піддаються намагнічуванню, часток (F), і візерунок, зображення або тавро, включене в другий покривний шар або другий набір шарів (І) шляхом однорідної або локально вибіркової орієнтації вказаних магнітних або таких, що піддаються намагнічуванню, часток (F). Даний винахід зокрема корисний, якщо субстрат (S) є плетеним волокнистим субстратом, неплетеним волокнистим субстратом, неволокнистим, пористим субстратом, або непористим субстратом, який має текстуровану або нерівну структуру поверхні. Субстрат може додатково нести раніше нанесені покриття, такі як проклейка паперу, обробка проти забруднення, тло з офсетним друком, тощо. Захищений документ або виріб (D) може бути банкнотою, цінним документом, ідентифікаційним документом, карткою (кредитною, ідентифікаційною, пропуском), акцизною маркою, етикеткою, упаковкою або комерційним виробом. Ґрунтувальний шар може накладатись за допомогою великої кількості способів покривання, таких як струминний друк, офсетний друк, флексографічний друк, гравюрний друк, трафаретний друк, типографський друк, термотрансферний друк, тампонний друк та ротаційне покриття; і він може мати товщину від 0,3 мкм до 50 мкм або більше, в залежності від обраної технології. Ґрунтовка може також використовуватись в способі "вологим на вологе", коли наступний шар накладається без попереднього висушування ґрунтувального шару, або, альтернативно, ґрунтувальний шар може висушуватися перед накладанням наступного шару. Було виявлено, що переважним є, щоб ґрунтувальне покриття (Р) висушувалося або тужавіло до накладання покривного шару, який орієнтується магнітним шляхом; а саме, ґрунтувальне покриття (Р) має бути нечутливим до дотику в момент накладання покривного шару (І), який орієнтується магнітним шляхом. Переважною технікою тужавлення є використання хімічного зшивання, чи то за допомогою УФ-тужавлення, за допомогою тужавлення електронним променем, чи то за допомогою оксіполлімерізаційного тужавлення. 2 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 60 Звичайне фізичне висушування за допомогою випаровування розчинника, всмоктування розчинника до субстрату, або створення плівки за допомогою зрощення крапель полімеру з водної емульсії є менш ефективним, оскільки шар, висушений таким чином, залишається відкритим до зворотного розчинення під впливом покривного шару (І), який накладається пізніше. Нечутливий до дотику, в контексті даного документа, означає, що покривний шар не приставатиме до людського пальця, який тисне на нього. Перший (або ґрунтувальний) покривний шар, таким чином, є переважно покривною композицією, що тужавіє під впливом ультрафіолету. Нанесення УФ-покриття має перевагу технічної можливості миттєвого висушування шляхом освітлення ультрафіолетовим світлом. Миттєве висушування першого покриття (Р) дозволяє накладати друге покриття (І) на тій самій друкувальній машині в єдиний прохід. Альтернативним підхожим способом швидкого тужавлення є тужавлення електронним променем, яке є підхожим для композицій, які тужавіють під впливом електронного променя, та більшості композицій, які тужавіють під впливом іншого випромінювання. В разі, якщо перший покривний шар накладається на попередньому кроці, наприклад, під час виробництва субстрату, властивості тужавлення під ультрафіолетом або випромінюванням покривної композиції не обов'язково вимагаються, оскільки в такому випадку миттєве висушування необов'язкове. Отже, корисною може бути ґрунтовка оксіполімеризаційного висушування, а також якщо ґрунтувальне покриття виконується в окремому способі. Фізичне висушування, наприклад, шляхом випаровування розчинника або шляхом зрощення крапель полімеру з водної емульсії є менш переважним в якості єдиного способу висушування; втім, воно може дуже вигідно використовуватись в сполученні з одним з попередніх способів висушування в так званих системах гібридного тужавлення. Винахідники вважають, що ґрунтувальний шар переважно зменшує здатність паперу забирати (абсорбувати), чи то однорідним чи то неоднорідним (локальним) чином, частину основи чорнила. Абсорбування частини основи чорнила помітно призводить до суттєвого зменшення співвідношення основи чорнила до пігменту в друкованій чорнильній плівці; таке зменшення співвідношення, як відомо, погіршує оптичний вигляд магнітного зображення, як розкрито в WO 2007/131833 А1. Ефективне висушування або тужавлення ґрунтувального шару, як вважається, допомагає блокувати пори волокнистого або пористого субстрату, таким чином запобігаючи абсорбуванню субстратом чорнильної основи другого покриття(І), яке накладається пізніше, і завдяки цьому гарантує, що в другому покритті під час наступного етапу магнітної орієнтації доступна достатня кількість рідини, щоб дозволити частинкам пігменту, які орієнтується магнітним чином, вільно обертатися в чорнильній основі та вирівнюватися згідно з зовнішнім магнітним полем, яке накладається. Ще одна перевага ґрунтувального шару полягає в відтворенні друкування кольорозмінного магнітного чорнила або чорнила, що містить пігментні частки, які орієнтуються магнітним чином, практично незалежно від хімічних та фізичних властивостей поверхні субстрату. Це дозволяє визначати склад ґрунтувального покриття так, щоб воно було сумісним як з субстратом, так і з пігментними частками, які орієнтуються магнітним чином. Така сумісність може досягатися більш легко для складу ґрунтувального покриття, аніж для складу чорнила, яке містить пігмент, що орієнтується магнітним чином, до якого, через його особливий вміст пігменту, висуваються більш суворі вимоги щодо складу. В переважному варіанті здійснення вказаний перший покривний шар або, принаймні, найвищий з вказаного першого набору шарів (Р) має додаткову властивість сприяння склеюванню між субстратом (S) та вказаним магнітно орієнтованим другим покривним шаром або другим набором шарів (І). Перший покривний (ґрунтувальний) шар (Р) може бути безбарвним прозорим покриттям або покриттям з холестеричного рідкокристалічного полімеру (ХРКП). Втім, в переважному варіанті здійснення перший покривний шар або, принаймні, один з вказаного першого набору шарів містить один або більше відкритих елементів, обраних з групи, яка містить розчинні барвники та нерозчинні пігменти. Зокрема, вказаний пігмент може бути обраний з білих чи кольорових непрозорих пігментів, металічних пігментів, райдужних пігментів, кольорозмінних пігментів та холестеричних рідкокристалічних полімерних (ХРКП) пігментів. Вказаний перший покривний шар або, принаймні, один з вказаного першого набору шарів (І) може додатково містити один чи більше закритих елементів, обраних з групи, що містить ультрафіолет-люмінесцентні сполуки, люмінесцентні сполуки видимого спектра, інфрачервонолюмінесцентні сполуки, сполуки, що підвищують перетворення, інфрачервоно-абсорбуючі сполуки, магнітні сполуки та криміналістичні маркери. 3 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відкритий елемент, в контексті даного документа, являється матеріалом, який може бути домішаний до, або, який є іншою частиною покривної композиції, і який демонструє, принаймні, одну візуально відмінну властивість, таку як колір, зсув кольору або райдужність. Відкриті елементи можна визначити візуально. Закритий елемент, в контексті даного документа, являється матеріалом, який може бути домішаний до, або, який є іншою частиною покривної композиції, і який демонструє, принаймні, одну невізуально відмінну властивість, таку як люмінесценція, магнетизм або поглинання інфрачервоного випромінювання. Для визначення закритих елементів потрібне спеціальне знаряддя. В конкретному варіанті здійснення вказаний перший покривний шар або, принаймні, один з вказаного першого набору шарів містить холестеричний рідкокристалічний полімерний (ХРКП) матеріал, який демонструє залежний від кута зору колір та, який відбиває компонент світла з круговою поляризацією в межах визначеного проміжку довжини хвиль. Вказаний перший покривний шар або, принаймні, один з вказаного першого набору шарів (Р) може також нести інформацію, таку як серійний номер або інформація персоналізації, яка надписується методом друкування змінної інформації, переважно - лазерним маркуванням. Магнітні або такі, що піддаються намагнічуванню, частки (F) другого покривного шару або набору других шарів (І) переважно втілюються магнітним пластівцевим пігментом, більш переважно - оптично відбивними магнітними пігментними пластівцями. Магнітні або такі, що піддаються намагнічуванню, частки (F) другого покривного шару або набору других шарів (І) можуть також вигідно втілюватись кольорозмінним магнітним пігментом, переважно тонкоплівковим інтерференційним пігментом, який містить послідовність або (шар поглинача / діелектричний шар / відбивний магнітний шар), або (шар поглинача / діелектричний шар / шар відбивача плюс магнітний шар). В останній послідовності магнітна функціональність відділена від функціональності відбивача і втілюється додатковим шаром, який може або розміщуватись поряд з шаром відбивача, або відділятися від шару відбивача одним або більше додатковими шарами. Вказаний другий покривний шар або, принаймні, один з вказаного другого набору шарів (І) може також містити один або більше закритих елементів, обраних з групи, яка складається з ультрафіолет-люмінесцентних сполук, люмінесцентних сполук видимого спектра, інфрачервоно-люмінесцентних сполук, сполук, що підвищують перетворення, інфрачервоноабсорбуючих сполук, магнітних сполук та криміналістичних маркерів. В особливо переважному варіанті здійснення методу вказаний другий покривний шар (І), який містить, принаймні, один різновид магнітних або таких, що піддаються намагнічуванню, часток (F), поки він вологий, піддається впливу магнітного поля пластини з постійного магніту із викарбуваним тавром, такої, як розкрита в WO 2005/002866 А1 або в заявці, що розглядається одночасно, WO 2008/046702 A1, і твердіє під час або після вказаного впливу. Це дозволяє досягати товщини лінії (r) отриманого магнітно орієнтованого візерунка, зображення або тавра, яка є меншою за 3 мм, переважно - меншою за 2 мм, найбільш переважно - меншою за 1 мм. Вказаний перший покривний шар або, принаймні, один з вказаного першого набору шарів (Р) може також бути надрукований як суцільна поверхня, що є більш простягнена, ніж другий покривний шар або другий набір шарів (І). Вказаний перший покривний шар або, принаймні, один з вказаного першого набору шарів (Р) може також бути надрукований в формі тавра, ліній, растру, решітки, логотипа, геометричних візерунків, таким чином, що він вибірково впливає на магнітне зображення на ділянках нашарування з другим покривним шаром або другим набором шарів (І). Детальний опис винаходу Даний винахід охоплює спосіб для накладання магнітно орієнтованого зображення на субстрат (S), що має послідовні етапи способу: накладання першого (ґрунтувального) покриття (Р) на субстрат (S), після чого факультативно слідує отвердіння накладеного ґрунтувального покриття (Р), потім накладання другого покриття (І), яке містить магнітні або такі, що піддаються намагнічуванню, частки (F) на, принаймні, частину ґрунтувального покриття (Р), після чого йде піддавання другого покриття (І), поки воно вологе, впливу магнітного поля, щоб магнітним шляхом орієнтувати частки (F) в шарі покриття (І), тим самим втілюючи візерунок, зображення або тавро в другому покривному шарі (І), після чого йде отвердіння орієнтованого покривного шару (І), щоб закріпити частки (F) в їх орієнтованих положеннях. Вказаний візерунок, зображення або тавро може бути будь-чим, що можна виробити шляхом орієнтації, однорідним або локально вибірковим чином, анізотропних часток, тобто голок або пластівців, які містяться в покритті. При однорідній орієнтації всі частки визначеної ділянки поверхні приймають той самий, спільний напрям, як розкрито в WO 2006/061301 А1, тоді як при 4 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 60 локально вибірковій орієнтації частки приймають локально різні напрями, щоб представляти візерунок, зображення, логотип або ще інші різновиди тавра. Винахід також охоплює захищений документ або виріб (D), який отримується за допомогою вказаного способу, який має субстрат (S), вкритий першим покривним шаром або першим набором шарів (Р), і характеризується тим, що він має над, принаймні, частиною вказаного першого покривного шару або першого набору шарів (Р) другий покривний шар або другий набір шарів (І), вказаний другий покривний шар або другий набір шарів (І) містить, принаймні, один різновид магнітних або таких, що піддаються намагнічуванню, часток (F), а візерунок, зображення або тавро включається в другий покривний шар або другий набір шарів (І) шляхом однорідної або локально вибіркової орієнтації вказаних магнітних або таких, що піддаються намагнічуванню, часток (F). Субстрат захищеного документа або виробу (D) є переважно волокнистим субстратом, таким як папір або картон; більш широко, він може бути будь-яким плетеним або неплетеним волокнистим субстратом. Він може також бути неволокнистим пористим субстратом, наприклад, пластмасовим субстратом, який має пористу поверхню, або рівним непористим субстратом, який має текстуровану або нерівну структуру поверхні. Субстрат може бути непрозорим, прозорим або напівпрозорим. Він може також бути безбарвним або кольоровим. Субстрат може бути невкритим або попередньо вкритим клейкою речовиною, засобами проти забруднення, тощо, він може також бути чистим або нести друк, такий як офсетне тло. Спосіб згідно з даним винаходом вигідно використовується для виробництва захищених документів та виробів (D), таких як банкноти, цінні папери, ідентифікаційні документи, картки, акцизні марки, етикетки, упаковки, тощо, а також для маркування комерційних товарів проти фальшування та підроблення (використання для захисту продукції). Перший, або ґрунтувальний покривний шар, який може також бути першим набором шарів (Р), має товщину в межах від 0,3 до 50 мікрометрів. Вирішальним шаром в контексті даного винаходу вважається найвищий з вказаного набору шарів (Р), якщо документ несе багатошарове покриття, яке містить, наприклад, засоби догляду за папером, друк на тлі, і т. ін. Вказаний перший покривний шар (Р) може накладатися за допомогою будь-якого способу друкування, відомого в даній галузі техніки, зокрема, за допомогою способу, обраного з групи, яка включає струминний друк, офсетний друк, флексографічний друк, гравюрний друк, трафаретний друк, типографський друк, термотрансферний друк, тампонний друк та ротаційне покриття; втім, найбільш переважно він накладається способами флексографічного, гравюрного або трафаретного друку. Вказаний перший покривний шар (Р) переважно друкується як суцільна поверхня, яка є більш простягнутою, ніж другий покривний шар (І), або друкується в формі ліній, растра, решітки, логотипа, геометричних візерунків, так, що він вибірково впливає на магнітне зображення на ділянках нашарування з другим покривним шаром (І). Покривний шар (Р) найбільш переважно є покриттям, яке тужавіє під випромінюванням, таким як УФ або електронно-променева покривна композиція, наприклад, чорнило для трафаретного друку, яке засихає під УФ, або чорнило для струминного, офсетного, флексографічного, гравюрного друку або ротаційного покриття, яке засихає під УФ. Тужавлення під випромінюванням помітно призводить до швидкого (миттєвого) висушування, а відтак забезпечує високі швидкості виробництва на друкарській машині. Коли покривний шар накладається на попередньому кроці виробництва, і, отже, коли миттєве висушування не є обов'язковим, він також може бути покриттям на основі розчинника або води, яке висушується випаровуванням або проникненням розчинників, що створюють його, або за допомогою будьякого іншого способу висушування, такого як оксіполімеризація або хімічна зшивка. Хоча можливі і способи "вологим на вологе", в яких друге покриття накладається на ґрунтувальне покриття без попереднього висушування останнього, вказана ґрунтовка (Р) переважно висушується або тужавіє до накладання покриття (І), яке орієнтується магнітним шляхом. Таке висушування або тужавлення допомагає отримати найкращий ефект від даного винаходу. Ґрунтувальний покривний шар має тужавіти, принаймні, доти, поки не стає нечутливим до дотику, тобто доти, коли він перестає демонструвати будь-які відбитки та може торкатися друкувального обладнання, для накладання другого шару, без отримання ушкоджень або забруднення друкувального обладнання. Вказане висушування може отримуватись, відповідно до хімічної природи ґрунтувального покриття, за допомогою УФ-випромінювання, випромінювання електронних променів, нагрівання або ще інших способів висушування або тужавлення, які призводять до затвердіння покриття. Також можуть використовуватись ґрунтувальні покриття (Р) на основі інших хімічних складів, такі як емульсійні покривні композиції на основі води, термопластичні або термореактивні покривні композиції на основі розчинників, покривні композиції повітряного висушування, 5 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 60 гібридні композиції, включаючи компоненти на основі води/що тужавіють під УФ та на основі розчинника/що тужавіють під УФ. Отже, ґрунтувальне покриття обирається з групи, яка містить покриття, які тужавіють під УФ, покриття на основі розчинників, покриття на основі води, включаючи, але не обмежуючись, емульсійними покриттями, покриття окислювального висушування, гібридні покриття на основі води/що висушуються під УФ та на основі розчинника/що висушуються під УФ. В конкретному варіанті здійснення вказаний перший покривний шар або, принаймні, один з вказаного першого набору шарів містить матеріал холестеричного рідкокристалічного полімеру (ХРКП), який демонструє залежний від кута зору колір та, який відбиває компонент світла з круговою поляризацією в межах визначеного проміжку довжини хвиль. Такі матеріали, розкриті в US 5 798 147 (Beck et al.) та US 6 899 824 (Meyer et al.), можуть накладатися в формі початкового рідкокристалічного покриття, яке, коли піддається впливу визначених зовнішніх умов (температури), отримує холестеричну текстуру характерного кольору. Холестерична текстура потім "заморожується" шляхом фотополімеризації початкового матеріалу. В іншому варіанті здійснення найвищий ґрунтувальний шар (Р) є безбарвним прозорим покриттям. В іншому переважному варіанті здійснення ґрунтувальне покриття містить розчинний барвник і/або нерозчинний пігмент. Кольоровий барвник або пігмент може бути обраний так, щоб підсилювати оптичний ефект кольорозмінного магнітного чорнила і магнітного зображення, надрукованого поверх ґрунтовки. Переважно вказаний пігмент обирається з білих або кольорових непрозорих пігментів, металічних пігментів, переливчастих пігментів, кольорозмінних пігментів та їх сумішей. Пігмент з оптичним ефектом, такий як пігмент зі зміщенням кольорів, переливчастий або металічний пігмент, можуть надавати додатковий захист документу, одночасно збагачуючи загальний вигляд магнітного зображення. В окремому переважному варіанті здійснення вказана ґрунтовка (Р) містить один або більше прозорих або кольорових холестеричних рідкокристалічних полімерних (ХРКП) пігментів, які демонструють залежний від кута зору колір та які відбивають світло з круговою поляризацією визначеного напрямку обертання в межах визначеного проміжку довжини хвиль. Холестеричні рідкокристалічні полімери мають молекулярну структуру в формі спірально розташованих стеків. Ця структура полягає в основі періодичної просторової модуляції показника заломлення матеріалу, який, у свою чергу, призводить до вибіркової передачі / відбиття хвиль визначеної довжини та напрямків поляризації світла. Своєрідний стан спірального молекулярного розташування в ХРКП призводить до того, що відбите світло отримує кругову поляризацію, ліву або праву, в залежності від напрямку обертання молекулярного спірального стеку. Присутність кругової поляризації як додаткової прихованої особливості є ще одним елементом захисту. Переважними ХРКП пігментами є пластівці різновиду, який описаний в ЕР 1876 216 А1; ЕР 1213 338 В1; ЕР 0 685 749 B1; DE 199 22 158 А1; ЕР 0 601 483 А1; DE 44 18 490 А1; ЕР 0 887 398 В1, і WO 2006/063926, а також в US 5 211 877, US 5 362 315 і US 6 423 246. Частки цього пігменту мають товщину порядку 1-10 мкм і розмір пластівців порядку 10-100 мкм, і отримуються роздробленням відповідної початкової рідкокристалічної полімерної плівки. Ґрунтувальний шар (Р) може також містити закриті елементи захисту, обрані з групи, яка містить ультрафіолет-люмінесцентні сполуки, люмінесцентні сполуки видимого спектра, інфрачервоно-люмінесцентні сполуки, підсилюючі сполуки, інфрачервоно-абсорбуючі сполуки, магнітні пігменти та криміналістичні маркери. Люмінесцентні барвники або пігменти, а також інфрачервоно-абсорбуючі сполуки можуть забезпечувати документ додатковими закритими та такими, що зчитуються машинами, маркуваннями захисту, надаючи можливість машинного встановлення справжності захищеного документа відповідно до прийнятої технології. Магнітний пігмент в ґрунтувальному шарі може додатково забезпечувати спільні ефекти з орієнтованим кольорозмінним магнітним пігментом в другому шарі. Криміналістичний маркер безпеки, такий, як розкритий в ЕР 0 927 750 В1, може забезпечувати можливість відстеження чорнила, позначеного ним, і відповідно надрукованих документів. Вказаний перший покривний шар (Р) може також нести інформацію, таку як серійний номер або інформацію персоналізації, яка може накладатися методом друкування змінних даних, таким як лазерне маркування. Вказана ґрунтовка (Р) може мати додаткову властивість або функцію сприяння склеюванню між субстратом (S) та магнітно орієнтованим покривним шаром (І). Вона може дійсно вимагатися в разі використання паперу з обробленою поверхнею, який має, наприклад, покриття проти забруднення, таке як часто застосовується для друкування банкнот. На паперах 6 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 з покриттям проти забруднення важко друкувати чорнилами звичайного складу. З іншого боку, зміна функціональної формули чорнила, такого як кольорозмінне магнітне чорнило, щоб додатково посилити його клейкі властивості, є важким завданням. Надання композиції ґрунтувального покриття, яка має функцію сприяння склеюванню, досягти значно легше, а отже воно є переважним вибором в разі виникнення проблем зі склеюванням. Вказані магнітні або такі, що піддаються намагнічуванню, частки (F) у вказаному другому покривному шарі або другому наборі шарів (І) переважно втілюються магнітними пігментними пластівцями, такими як залізні пластівці, більш переважно - або оптично відбивними магнітними пігментними пластівцями, як розкрито в US 6 818 299 (Phillips et al.), або кольорозмінним магнітним пігментом, таким як розкритий в US 4 838 648; в ЕР 686 675 В1; в WO 02/73250 А2 та в WO 03/00801 А2. Зразковим варіантом здійснення оптично відбивних магнітних пігментних пластівців є тонкоплівковий пігмент, який містить послідовність шар відбивача/магнітний шар/тонкий шар відбивача, яка, наприклад, реалізується MgF2/Al/Ni/Al/MgF2, де шари відбивача втілюються алюмінієм, а магнітний шар втілюється нікелем. Магнітні або такі, що піддаються намагнічуванню, частки (F) у вказаному другому покривному шарі або другому наборі шарів (І) найбільш переважно втілюються кольорозмінним магнітним пігментом. Зразковим варіантом здійснення кольорозмінного магнітного пігменту є тонкоплівковий інтерференційний пігмент, який містить або послідовність шар поглинача/шар діелектрика/відбивний магнітний шар, або шар поглинача/шар діелектрика/шар відбивача плюс магнітний шар. Такий пігмент базується на конструкції резонатора Фабрі-Перо, де довжина хвиль відбитого світла визначається оптичною товщиною діелектричного шару. Використовуються переважно пігменти, які мають окремі магнітні шари та оптичні шари відбивача, оскільки вони дозволяють вільно комбінувати магнітні та оптичні відбивні властивості, як розкрито в ЕР 1 266 380 В1. Орієнтація пігментних часток (F) в вологому надрукованому чорнилі або покривній композиції (І) піддається впливу магнітного поля, що прикладається ззовні. Мінімальна товщина чорнильного плівкового шару (І) на субстраті вимагається для того, щоб дати можливість вільного обертання магнітних пігментних часток (наприклад, пластівців, F) в середовищі чорнила, так щоб пігментні частки (F) могли вільно вирівнюватись згідно з магнітним полем, що прикладається. Друге покриття тоді накладається звичайною товщиною плівки від 10 до 30 мкм. Спосіб даного винаходу зокрема вигідний в разі магнітно орієнтованого переміщення візерунка з дрібними лініями або тавра з високою роздільністю, як розкриті в WO 2005/002866 А1 та в заявці WO 2008/046702 А1, яка розглядається одночасно. Було визначено, що вимагається відмінна якість магнітно переміщеного зображення, якщо останнє містить деталі з дрібними лініями, і що для правильного переміщення деталей з дрібними лініями на волокнистий субстрат, такий як банкнотний папір, ґрунтувальний шар, відповідно до розкриття даного винаходу, є суттєво важливим та сильно покращує оптичний вигляд магнітно орієнтованого елемента безпеки. Під деталлю з дрібними лініями в контексті даного винаходу треба розуміти деталь, яка має ширину (r) менше 3 мм. За допомогою використання пристроїв, розкритих в WO 2005/002866 А1 та в WO 2008/046702 А1, лінії з шириною менше 2 мм, та навіть менше 1 мм, можуть легко переміщуватись як магнітно орієнтований візерунок. Фіг. 2 демонструє ширину лінії (r) візерунка, отриманого магнітним переміщенням до другого покриття (І), і те, як вона пов'язана з характером ліній магнітного поля пластини (М) магнітної орієнтації. В конкретному варіанті здійснення поверхня, вкрита вказаною ґрунтовкою (Р), може поширюватись поза ділянку другого покривного шару (І), надрукованого кольорозмінним магнітним чорнилом або чорнилом, яке містить магнітно орієнтовані пігментні частинки, тобто вся поверхня магнітно орієнтованого чорнила може міститись в межах ґрунтувальної поверхні. Ґрунтувальна ділянка може також, в іншому варіанті здійснення, бути надрукована менш простягнутою, ніж другий покривний шар (І). В іншому конкретному варіанті здійснення вказаний перший покривний шар (Р) друкується в вигляді ліній, растра, решітки, логотипа, геометричних візерунків, так, що він вибірково впливає на магнітне зображення на ділянках нашарування з другим покривним шаром (І). Особливо переважним також є документ або виріб (D), який містить магнітне зображення з дрібними лініями, тобто де вказане тавро має ширину (r) лінії менше 3 мм, переважно менше 2 мм, найбільш переважно -менше 1 мм; таке тавро може бути виготовлено за допомогою пристроїв орієнтації, розкритих в WO 2005/002866 А1 або в WO 2008/046702 А1. 7 UA 102127 C2 5 10 15 20 25 Винахід тепер також пояснюється з посиланнями на графічні матеріали та зразкові варіанти здійснення. Стислий опис графічних матеріалів Фіг. 1 представляє собою схематичне зображення елемента захисту даного винаходу: S - це волокнистий або пористий субстрат; Р - це перше покриття (ґрунтувальне покриття); І - це друге покриття, яке містить, принаймні, один різновид магнітних або таких, що піддаються намагнічуванню, часток (F), де тавро втілюється за допомогою вибіркової орієнтації вказаних магнітних або таких, що піддаються намагнічуванню, часток (F). Фіг. 2 представляє собою зображення, яке демонструє залежність ширини лінії (r) візерунка, отриманого магнітною орієнтацією часток в покритті (І), від магнітного поля, яке використовується для орієнтації часток. Візерунки з дрібними лініями вимагають крутих змін магнітного поля. Фіг. 3 представляє собою зображення, які демонструють вплив накладеного ґрунтувального шару (Р) на формування магнітно орієнтованих зображень на "складному" субстраті (абсорбуючому офсетному папері): a) кольорозмінне магнітне чорнило (І) друкується безпосередньо на субстраті (S), після чого відбувається магнітна орієнтація пігменту та отвердіння чорнила: не видно ніякого зображення; b) кольорозмінне магнітне чорнило (І) друкується на ґрунтувальному шарі (Р) даного винаходу, інші умови такі, як в (а): магнітно орієнтоване зображення виглядає чітким та охайним; c) кольорозмінне магнітне чорнило (І) друкується наполовину на ґрунтувальному шарі (Р), наполовину на субстраті (S), інші умови такі, як в (а): магнітно орієнтоване зображення виглядає чітким та охайним на вкритій ґрунтовкою частині (ліворуч), але не зовсім на невкритій частині (праворуч). Приклади складів чорнил Чорнила для першого (ґрунтувального) покриття (Р) виготовляються так, як відомо спеціалісту. Перший приклад складу ґрунтовки, яка тужавіє під УФ, для накладання способом флексографії має наступний вигляд: Епоксіакрілатний олігомер 49 % Триметілпропан триакрілат мономер (ТМПТА) 20 % Трипропіленгліколь діакрілат мономер (ТПГДА) 20 % Genorad 16 (Rahn) 1% Aerosil 200 (Degussa-Huels) 2% Irgacure 500 (Ciba) 6% Genocure EPD (Rahn) 2% 30 Друга, альтернативна ґрунтовка, яка тужавіє під УФ, яка містить люмінесцентний маркер для накладання трафаретним друком, має наступний склад: Епоксіакрілатний олігомер Триметілпропан триакрілат мономер (ТМПТА) Трипропіленгліколь діакрілат мономер (ТПГДА) Люмінесцентний пігмент (Cartax CXDP від компанії Clariant) Genorad 16 (Rahn) Aerosil 200 (Degussa-Huels) Irgacure 500 (Ciba) Genocure EPD (Rahn) 35 47 % 20 % 20 % 3% 1% 1% 6% 2% Третій приклад являє собою двошарову ґрунтовку. Спочатку субстрат роздруковується офсетним чорнилом мадженти з поаркушною подачею із подальшим окислювальним висушуванням. Коли перший шар висушений, на офсетний шар трафаретним друком з УФвисушуванням накладається ґрунтовка, яка містить пластівці пігменту з рідкокристалічного полімеру. Склад ґрунтовки трафаретного друку має наступний вигляд: 40 8 UA 102127 C2 Епоксіакрілатний олігомер Триметілпропан триакрілат мономер (ТМПТА) Трипропіленгліколь діакрілат мономер (ТПГДА) Helicone HC Maple S (LCP Technologies) Genorad 16 (Rahn) Aerosil 200 (Degussa-Huels) Irgacure 500 (Ciba) Genocure EPD (Rahn) 5 43 % 18 % 18 % 10 % 1% 2% 6% 2% Композиція другого покриття (І), яка містить магнітний кольорозмінний пігмент, має склад, який розкривається в WO 2007/131833 А1. Приклад складу чорнила для трафаретного друку, яке висушується УФ, має наступний вигляд: Епоксіакрілатний олігомер 40 % Триметілпропан триакрілат мономер (ТМПТА) 10 % Трипропіленгліколь діакрілат мономер (ТПГДА) 10 % Genorad 16 (Rahn) 1% Aerosil 200 (Degussa-Huels) 1% Irgacure 500 (Ciba) 6% Genocure EPD (Rahn) 2% Магнітний кольорозмінний пігмент (5 шарів)* 20 % Dowanol PMA 10 % В 'язкість (мПа с, Brookfield) 800 * постачається FLEX Products, Inc., Santa Rosa, CA 10 15 20 Друкування та магнітна орієнтація Перший аркуш стандартного офсетного паперу використовувався як такий. Другий аркуш стандартного офсетного паперу був використаний для трафаретного друку як тверда поверхня з 24 мкм композиції першої ґрунтовки, даної тут вище, і надрукована композиція піддавалась тужавленню ультрафіолетом. Обидва аркуша використовувалися для трафаретного друку із твердим шаром другої покривної композиції (І), даної тут вище, товщиною 30 мкм. Субстрати з роздруківками були стисло покладені на магнітну пластину, яка несе тавро, таку, як розкрита в WO 2008/046702 А1 та в WO 2005/002866 А1, і орієнтовані покриття були піддані тужавленню ультрафіолетом. Фіг. 3 демонструє результати, отримані за інших рівних умов: на папері, який не було покрито ґрунтовкою, магнітно орієнтоване зображення непомітне (фіг. 3а); тоді як на покритому ґрунтовкою папері магнітно орієнтоване зображення чітке та охайне (фіг. 3b). Якщо магнітна пластина, яка несе тавро, під час етапу формування зображення перекриває і покриту, а непокриту ділянки другого субстрату, то зображення виходить чітким та охайним лише там, де присутнє ґрунтувальне покриття (Р) (фіг. 3с). ФОРМУЛА ВИНАХОДУ 25 30 35 40 1. Виріб, що являє собою захищений документ або виріб (D), який має: субстрат (S), вкритий першим покривним шаром або набором шарів (Р), та над шаром(ами) (Р) має другий покривний шар або набір шарів (І), що містить принаймні один різновид магнітних або таких, що піддаються намагнічуванню, часток (F), і візерунок, зображення або тавро включені в шар(и) (І) шляхом однорідної або локально вибіркової орієнтації часток (F), який відрізняється тим, що шар(и) (Р) надрукований як суцільна поверхня, що є більш простягненою, ніж шар(и) (І), або у вигляді тавра, ліній, растра, решітки, логотипа, геометричних візерунків, так, що він вибірково впливає на магнітне зображення на ділянках нашарування з шаром(ами) (І). 2. Виріб за п. 1, який відрізняється тим, що вказаний субстрат (S) вибрано із групи, яка складається з плетених волокнистих субстратів, неплетених волокнистих субстратів, неволокнистих пористих субстратів та непористих субстратів, які мають текстуровану або нерівну структуру поверхні. 3. Виріб за одним із пп. 1, 2, який відрізняється тим, що шар або набір шарів (Р) має товщину в діапазоні від 0,3 до 50 мкм. 9 UA 102127 C2 5 10 15 20 25 30 35 40 45 50 55 4. Виріб за одним із пп. 1-3, який відрізняється тим, що шар (Р) або принаймні найвищий із набору шарів (Р) накладено способом, вибраним із групи, яка включає струминний друк, офсетний друк, флексографічний друк, гравюрний друк, трафаретний друк, типографський друк, термотрансферний друк, тампонний друк та ротаційне покриття. 5. Виріб за одним із пп. 1-4, який відрізняється тим, що шар (Р) або принаймні найвищий із набору шарів (Р) вибрано з групи, яка включає покривні композиції, які тужавіють під УФ, покривні композиції, які тужавіють під електронними променями, покривні композиції на основі розчинників, покривні композиції на основі води, покривні композиції оксиполімеризаційного висушування та покривні композиції гібридного тужавлення, включаючи покриття на основі води, які тужавіють під УФ, та покриття на основі розчинників, які тужавіють під УФ. 6. Виріб за одним з пп. 1-5, який відрізняється тим, що шар (Р) або принаймні найвищий з набору шарів (Р) є безбарвним прозорим покриттям. 7. Виріб за одним з пп. 1-6, який відрізняється тим, що принаймні один шар (Р) містить холестеричний рідкокристалічний полімерний (ХРКП) матеріал, який демонструє залежний від кута зору колір та який відбиває компонент світла з круговою поляризацією в межах визначеного проміжку довжини хвиль. 8. Виріб за одним з пп. 1-7, який відрізняється тим, що принаймні один шар (Р) містить один або більше відкритих елементів, вибраних з групи, яка містить розчинні барвники та нерозчинні пігменти. 9. Виріб за одним з п. 8, який відрізняється тим, що вказаний пігмент вибрано з групи, яка складається з білих або кольорових непрозорих пігментів, металічних пігментів, переливчастих пігментів, кольорозмінних пігментів та холестеричних рідкокристалічних полімерних (ХРКП) пігментів. 10. Виріб за одним з пп. 1-9, який відрізняється тим, що принаймні один шар (Р) містить один або більше закритих елементів, вибраних з групи, що містить ультрафіолетлюмінесцентні сполуки, люмінесцентні сполуки видимого спектра, інфрачервоно-люмінесцентні сполуки, підсилюючі люмінесцентні сполуки, що підвищують перетворення, інфрачервоноабсорбуючі сполуки, магнітні сполуки та криміналістичні маркери. 11. Виріб за одним з пп. 1-10, який відрізняється тим, що принаймні один шар (Р) несе інформацію, таку, як серійний номер або інформація персоналізації, яка нанесена способом друкування змінної інформації, переважно - лазерним маркуванням. 12. Виріб за одним з пп. 1-11, який відрізняється тим, що шар (Р) або принаймні найвищий з набору шарів (Р) має додаткову властивість сприяння склеюванню між субстратом (S) та вказаним магнітно орієнтованим шаром або набором шарів (І). 13. Виріб за одним із пп. 1-12, який відрізняється тим, що частки (F) у шарі або наборі шарів (І) втілені магнітними пігментними пластівцями, переважно оптично-відбивними магнітними пігментними пластівцями. 14. Виріб за одним з пп. 1-12, який відрізняється тим, що частки (F) у шарі або наборі шарів (І) втілені за допомогою кольорозмінного магнітного пігменту, переважно тонкоплівкового інтерференційного пігменту, який містить або шар поглинача/діелектричний шар/відбивний магнітний шар, або шар поглинача/діелектричний шар/шар відбивача плюс послідовність магнітного шару. 15. Виріб за одним з пп. 1-14, який відрізняється тим, що принаймні один шар (І) містить один або більше закритих елементів, вибраних з групи, що містить ультрафіолетлюмінесцентні сполуки, люмінесцентні сполуки видимого спектра, інфрачервоно-люмінесцентні сполуки, сполуки, що підвищують перетворення, інфрачервоно-абсорбуючі сполуки, магнітні сполуки та криміналістичні маркери. 16. Виріб за одним з пп. 1-15, який відрізняється тим, що ширина лінії (r) вказаного магнітно орієнтованого візерунка, зображення або тавра є меншою за 3 мм, переважно меншою за 2 мм, найбільш переважно меншою за 1 мм. 17. Виріб за одним з пп. 1-16, який відрізняється тим, що захищений документ або виріб є одним з групи, яка складається з банкнот, цінних документів, ідентифікаційних документів, карток, акцизних марок, етике ток, упаковок та комерційних виробів. 18. Спосіб для виробництва виробу за пп. 1-17, включає етапи, на яких: а) наносять перший покривний шар або набір покривних шарів (Р) принаймні на частину поверхні субстрату (S); 10 UA 102127 C2 5 10 15 20 25 30 35 40 b) наносять другий покривний шар або другий набір шарів (І) на шар (Р); при цьому вказаний другий покривний шар або другий набір шарів (І) містить принаймні один різновид магнітних або таких, що піддаються намагнічуванню, часток (F); с) піддають покривний шар (І), який містить частки (F), поки він вологий, дії магнітного поля, тим самим дозволяючи часткам (F) орієнтуватися у вказаному магнітному полі; d) отверджують покривний шар (І), який містить частки (F), тим самим безповоротно закріплюючи частки (F) у їх відповідних положеннях, який відрізняється тим, що принаймні один шар (Р) друкують як суцільну поверхню, що є більш простягненою, ніж другий шар або набір шарів (І), або у вигляді тавра, ліній, растра, решітки, логотипа, геометричних візерунків, так, що він вибірково впливає на магнітне зображення на ділянках нашарування з другим шаром або набором шарів (І). 19. Спосіб за п. 18, який відрізняється тим, що етап (а) включає висушування або тужавлення першого покривного шару або набору покривних шарів (Р), щоб зробити його нечутливим до дотику. 20. Спосіб за п. 19, який відрізняється тим, що вказане висушування або тужавлення вибирають з групи способів, яка включає тужавлення ультрафіолетом, тужавлення електронними променями, оксиполімеризаційне висушування, фізичне висушування та їхню комбінацію. 21. Спосіб за одним з пп. 18-20, який відрізняється тим, що шар (Р) або принаймні найвищий з набору шарів (Р) накладають способом друкування, вибраним з групи, яка включає струминний друк, офсетний друк, флексографічний друк, гравюрний друк, трафаретний друк, типографський друк, термотрансферний друк, тампонний друк та ротаційне покриття. 22. Спосіб за одним з пп. 18-21, який відрізняється тим, що інформацію, таку як серійний номер або інформація персоналізації, наносять на принаймні один шар (Р) способом друкування змінної інформації, переважно лазерним маркуванням. 23. Спосіб за одним з пп. 18-22, який відрізняється тим, що частки (F) у шарі або наборі шарів (І) втілюють магнітними пігментними пластівцями, переважно оптично-відбивними магнітними пігментними пластівцями. 24. Спосіб за одним з пп. 18-22, який відрізняється тим, що частки (F) у шарі або наборі шарів (І) втілюють кольорозмінним магнітним пігментом, переважно тонкоплівковим інтерференційним пігментом, який містить або шар поглинача/діелектричний шар/відбивний магнітний шар, або шар поглинача/діелектричний шар/шар відбивача плюс послідовність магнітного шару. 25. Спосіб за одним з пп. 18-24, який відрізняється тим, що шар або набір шарів (І) накладають на покриття, яке містить холестеричний рідкокристалічний полімерний (ХРКП) матеріал. 26. Спосіб за одним з пп. 18-25, який відрізняється тим, що шар або набір шарів (І), який містить частки (F), піддають, у вологому стані, впливу магнітного поля пластини з постійного магніту, на якій вигравірувано тавро. 11 UA 102127 C2 12 UA 102127 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
