Спосіб збирання ягід

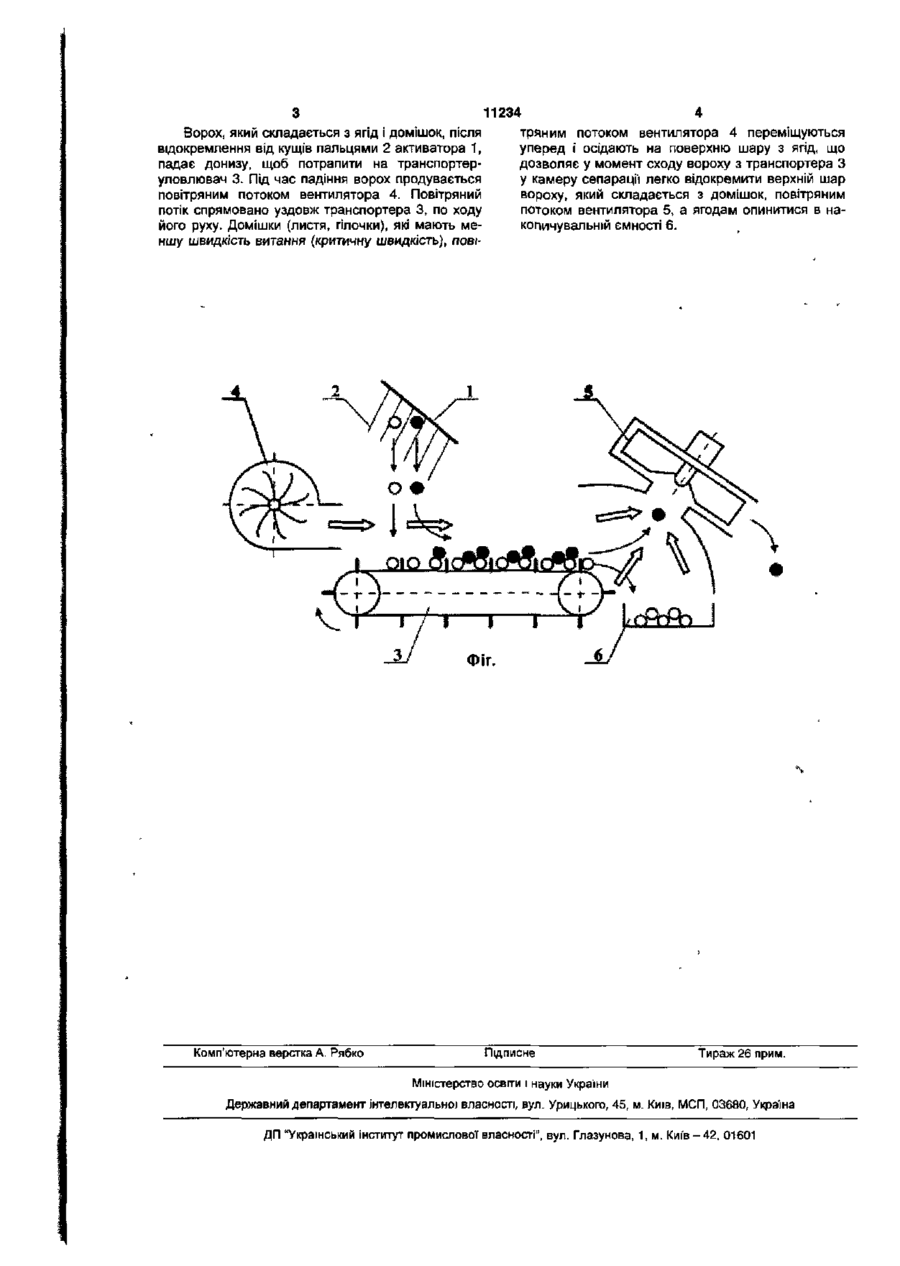

Спосіб збирання ягід, що включає відокремлення ягід від кущів, уловлювання ягідного вороху, транспортування вороху, пневмосепарацію і затарювання, який відрізняється тим, що у момент уловлювання ворох продувають повітряним потоком уздовж транспортера-уловлювача по напрямку його руху. ним потоком уздовж транспортера-уловлювача, по напрямку його руху, що дозволяє знизити втрати ягід при пневмосепараціїі, зменшити кількість домішок в тарі після пневмосепарації, при незначних змінах у конструкції комбайну. Поставлена задача вирішується тим, що спосіб збирання ягід включає відокремлення ягід від кущів, уловлювання ягідного вороху, транспортування вороху, пневмосепарацію і затарювання, згідно корисної моделі у момент уловлювання ворох продувають повітряним потоком уздовж транспортера-уловлювача, по напрямку його руху. Запропонований спосіб збирання ягід у порівнянні з відомим способом має слідуючи переваги: зменшення часу виконання технологічного процесу, зниження втрат ягід при сепарації, зменшення кількості домішок в тарі після сепарації, за допомогою підготовки вороху на транспортері до сепарації, при незначній зміні конструкції комбайну. На фіг. зображена схема пристрою для здійснення способу збирання ягід. Пристрій для здійснення способу складається з активатора 1 з пальцями 2, що розташовано зверху, над лівим краєм транспортера-уловлювача 3. Вентилятор 4 продувки вороху знаходиться з лівої сторони пристрою, а повітряний потік, який створює вентилятор 4, зорієнтовано таким чином, що він продуває проміжок між активатором 1 і транспортером 3, уздовж напрямку руху транспортера 3. Над правим краєм транспортера 3 знаходиться вентилятор 5 системи пневмосепарації, а під правим краєм транспортера 3 - накопичувальна ємність 6 для ягід. Спосіб здійснюється наступним чином. со см о> 11234 тряним потоком вентилятора 4 переміщуються уперед і осідають на поверхню шару з ягід, що дозволяє у момент сходу вороху з транспортера З у камеру сепарації легко відокремити верхній шар вороху, який складається з домішок, повітряним потоком вентилятора 5, а ягодам опинитися в накопичувальній ємності Є. Ворох, який складається з ягід і домішок, після відокремлення від кущів пальцями 2 активатора 1, падає донизу, щоб потрапити на транспортеруловлювач 3. Під час падіння ворох продувається повітряним потоком вентилятора 4. Повітряний потік спрямовано уздовж транспортера 3, по ходу його руху. Домішки (листя, гілочки), які мають меншу швидкість витання (критичну швидкість), пові І І / І І І І ФІГ. Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
