Апарат для очищення дикорослих ягід від сторонніх сумішей

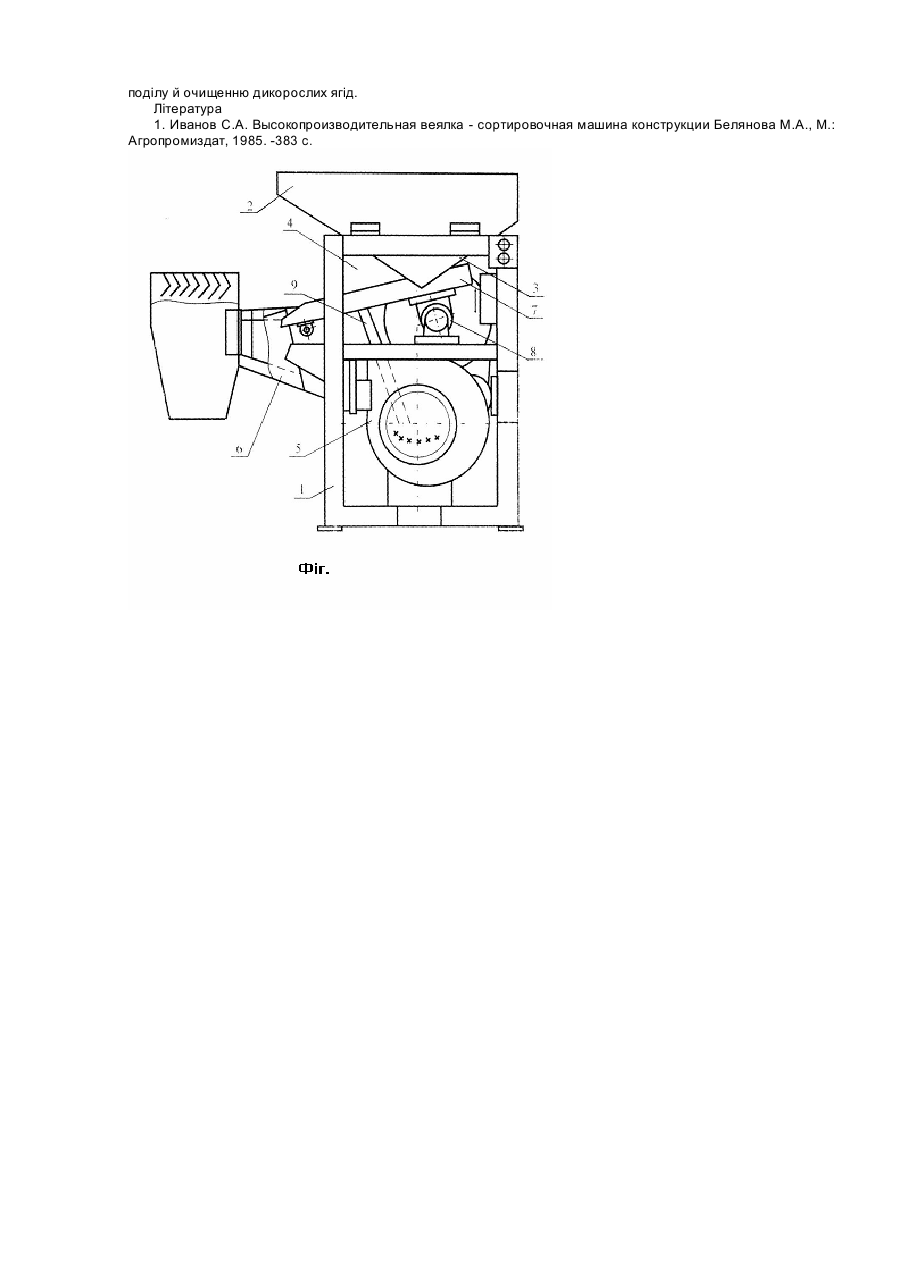

Винахід відноситься до харчової промисловості, зокрема підприємств споживчої кооперації і може використовуватися на підприємствах які займаються переробкою дикорослих ягід у свіжому і замороженому виді, а також для виробництва консервної продукції- компоти, соки, киселі та інші. Відомий принцип конструкції апарата для очищення ягід від сторонніх сумішей [1], який містить похилий стрічковий транспортер, на який попадають ягоди через відкриту заслінку завантажувального бункера, що приводиться в рух від редуктора. Ягода скачуючись по стрічці після продувки попадає в лоток і в прийомну ємність, а сміття несеться стрічкою і виносяться повітряним потоком у ємності, розташовані в передній і задній частинах установки. В міру спорожнювання бункера його заповнюють ягодою, що підлягає очищенню. Після заповнення приймалень ємностей сміттям їх спорожняють. Недоліком конструктивною рішення є низька якість очистки ягід за рахунок налипання сміття до стрічки, а також прим'ятість окремих екземплярів, необхіднісіь очистки стрічки від сумішей. В основу винаходу поставлено задачу інтенсифікації і підвищення якості очистки, підвищення ефективності користування дикорослих ягід, проведення процесу комбіновано (циклічно). Це дозволить значно підвищити якість очистки від сторонніх сумішей, зберегти цілісність дикорослих ягід. Поставлена задача вирішується тим, що апарат для очищення дикорослих ягід від сторонніх сумішей містить похилий стрічковий транспортер, бункер з заслінкою, стрічку транспортера, на якій рухається ягода для очищення, з'єднану з вентилятором, що розташований у дифузорі, лоток округлої форми з отворами з відігнутими бортами, сепараторну камеру, приймальна частина якої входить в барабан, привід для подання робочого руху робочим органам, раму, на якій розташовані всі конструктивні елементи, приймаючу силові навантаження установку, згідно з винаходом, лоток виконаний з можливістю обертання навколо своєї осі, що дозволяє очищати дикорослі ягоди в два етапи, при цьому на першому етапі ягоди продувають потоком повітря з вентилятора і виконують вібрацію металевого лотка з отворами округлої форми та бортами, а на іншому етапі ягоди піддають впливу відцентрованої сили, яка створена за рахунок обертання лотка навколо своєї осі, очищені ягоди під впливом сили ваги попадають в напрямний лоток і підставлену ємність, а окремі домішки потоком повітря поступають в сепараторну камеру. Суть винаходу пояснюється кресленням (див. Фіг.). На якому показана принципова схема апарата для очистки дикорослих ягід від сторонніх сумішей. Апарат для очищення від сторонніх сумішей складається з рами 1; прийомного бункера 2; лотка 3; барабана 4; вентилятора 5; сепараторної камери 6; направляючого лотка 7; приводу з клинопасовою передачею 8: підвісної осі лотка 9. Робота апарата для очищення дикорослих ягід полягає у наступному. .Ягоди які підлягають очищенню завантажуються в прийомний бункер 2. При обертанні барабана 4 ягоди, підхоплені лопатками різної конфігурації, висипаються на різній висоті, утворюючи рівномірний падаючий шар, що на першому етапі продувається потоком повітря з вентилятора 5, і попадають на металевий лоток 3 з отворами округлої форми та бортами, який вібрує і на другому етапі піддається впливу відцентрової сили, створюваної за рахунок обертання лотка 7 навколо своєї осі 9. Далі ягоди, під впливом сили ваги попадають у підставлену ємність, а окремі домішки потоком повітря несуться в сепараторну камеру 6. У сепараторній камері повітря розширюється, утрачає швидкість і виходить через отвір у їϊ верхній частині, а більш важкі домішки осідають на дно в спеціальні збирачі. Подача повітря у вентилятор 5 регулюються шиберами, розташованими перед дифузором і на вході вентилятора. Усі елементи апарата кріпляться на рамі 1. Рух апарата і його робочих органів здійснюється за рахунок приводу з клинопасовою передачею 8. Основні складальні одиниці зроблені й представляють собою: Рама являє собою зварену конструкцію з куточків і служить для сприйняття силових навантажень і установки на ній всіх основних частин машини. Прийомний бункер являє собою зварену конструкцію і призначений для подачі продукту в барабан. Лоток являє собою тонкий сталевий лист округлої форми з отворами з відігнутими бортами. Він призначений для переміщення ягід. Лоток вільно підвішений на валу, що дає йому можливість робити коливальні й обертальні рухи при обертанні барабана. Барабан являє собою зварену конструкцію з двох кілець різних діаметрів, на які накладена тонколистова сталь. Кільця з'єднані звареними до них лопатками, що одночасно служать ребрами жорсткості для барабана. Барабан має форму усіченого конуса. Вентилятор служить для створення повітряного потоку і видалення часток сумішей, що відрізняються аеродинамічними впливами. Подача повітря регулюється шиберами і через дифузор потік подається в барабан. Сепараторна камера являє собою зварену конструкцію складної конфігурації, її приймальня частина входить у барабан, а два рукави призначені для збору і видалення осілих сумішей у спеціальну ємність. Відпрацьоване повітря виходить через отвори у верхній частині сепараторної камери. Направляючий лоток являє собою зварену конструкцію з тонколистової сталі і призначений для подачі очищених ягід у тару. Привід призначений для додання руху робочим органам апарата. Він складається з наступних складальних одиниць: електродвигуна з пусковими і захисними пристроями, зубцюватої муфти, черв'ячного редуктора. Результати досліджень очищення від сторонніх сумішей за допомогою по пропонованому способу та експериментальному стенді дав позитивний результат щодо показників якості, де повністю відсутня пошкодженність і присутність сміття на ягодах. Ягоду, що бралася для експерименту виступали ягоди журавлини. Таким чином пропонований апарат для очищення дикорослих ягід від сторонніх сумішей дозволяє якісно відділяти сторонні суміші, за рахунок аеродинамічного впливу потоку повітря на частки сумішей, вібрації на першому етапі і другому - обертання лотка округлої форми з отворами навколо осі, що сприяє ефективному поділу й очищенню дикорослих ягід. Література 1. Иванов С.А. Высокопроизводительная веялка - сортировочная машина конструкции Белянова М.А., М.: Агропромиздат, 1985. -383 с.
