Спосіб виготовлення лопати
Формула / Реферат
1. Спосіб виготовлення лопати, що включає вирубку заготовок тулійки та леза, заточку площини леза, формування тулійки з наданням їй фасонної форми, а також термообробку і фарбування, при цьому лезо і тулійку виготовляють як окремі деталі з можливістю нероз'ємного жорсткого їх з'єднання, який відрізняється тим, що заготовку леза формують з V-подібним вирізом під з'єднання з тулійкою, а вільний кінець заготовки тулійки формують у трубку з отвором для кріплення держака лопати.
2. Спосіб виготовлення лопати за п. 1, який відрізняється тим, що нероз'ємне жорстке з'єднання здійснюють за допомогою заклепок.
3. Спосіб виготовлення лопати за пп. 1, 2, який відрізняється тим, що фасонне лезо лопати виготовляють з високовуглецевої сталі.
Текст

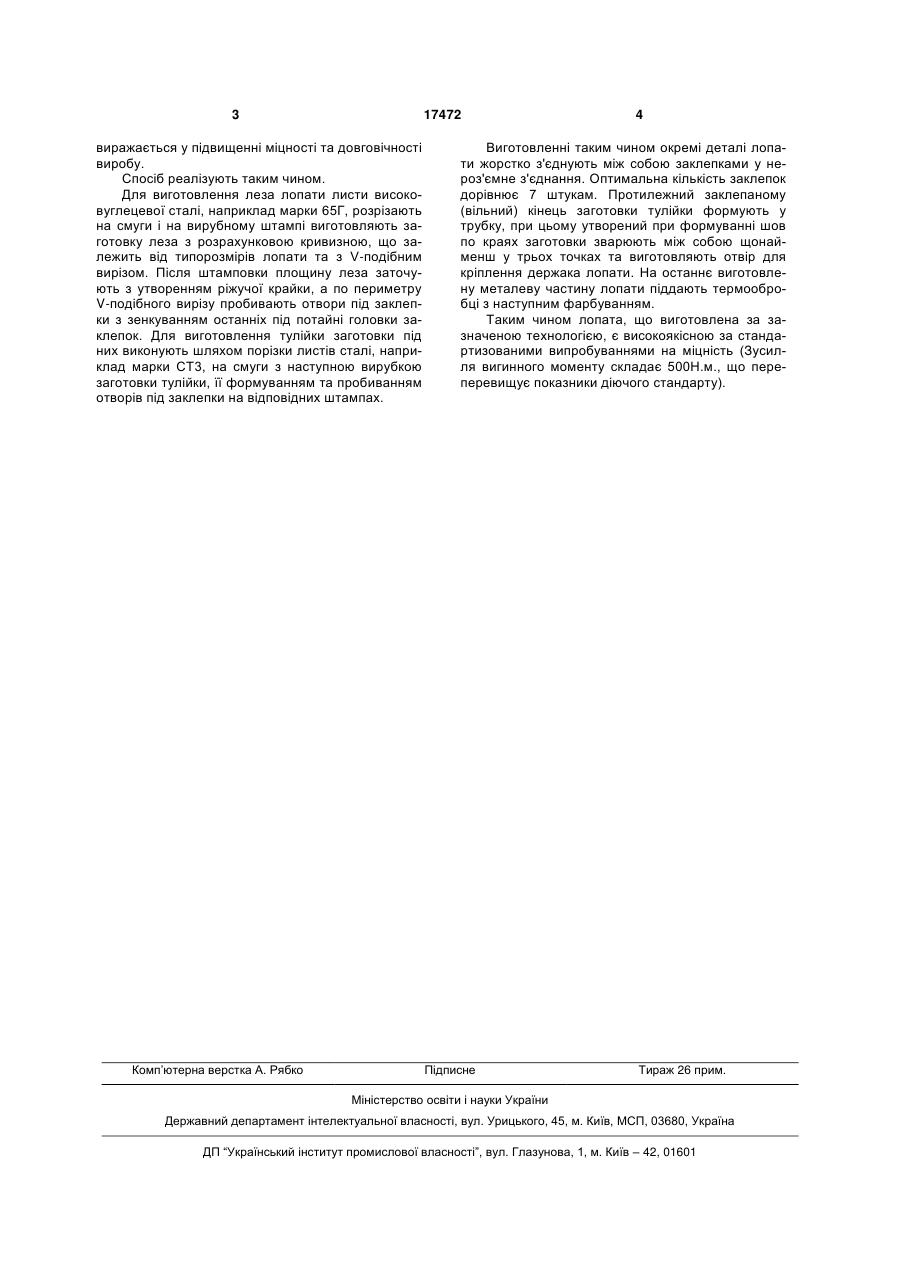

1. Спосіб виготовлення лопати, що включає вирубку заготовок тулійки та леза, заточку площини леза, формування тулійки з наданням їй фасонної форми, а також термообробку і фарбування, при цьому лезо і тулійку виготовляють як 3 17472 виражається у підвищенні міцності та довговічності виробу. Спосіб реалізують таким чином. Для виготовлення леза лопати листи високовуглецевої сталі, наприклад марки 65Г, розрізають на смуги і на вирубному штампі виготовляють заготовку леза з розрахунковою кривизною, що залежить від типорозмірів лопати та з V-подібним вирізом. Після штамповки площину леза заточують з утворенням ріжучої крайки, а по периметру V-подібного вирізу пробивають отвори під заклепки з зенкуванням останніх під потайні головки заклепок. Для виготовлення тулійки заготовки під них виконують шляхом порізки листів сталі, наприклад марки СТ3, на смуги з наступною вирубкою заготовки тулійки, її формуванням та пробиванням отворів під заклепки на відповідних штампах. Комп’ютерна верстка А. Рябко 4 Виготовленні таким чином окремі деталі лопати жорстко з'єднують між собою заклепками у нероз'ємне з'єднання. Оптимальна кількість заклепок дорівнює 7 штукам. Протилежний заклепаному (вільний) кінець заготовки тулійки формують у трубку, при цьому утворений при формуванні шов по краях заготовки зварюють між собою щонайменш у трьох точках та виготовляють отвір для кріплення держака лопати. На останнє виготовлену металеву частину лопати піддають термообробці з наступним фарбуванням. Таким чином лопата, що виготовлена за зазначеною технологією, є високоякісною за стандартизованими випробуваннями на міцність (Зусилля вигинного моменту складає 500Н.м., що переперевищує показники діючого стандарту). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to make a spade
Назва патенту російськоюСпособ изготовления лопаты
МПК / Мітки
МПК: A01B 1/02
Мітки: лопати, спосіб, виготовлення
