Пристрій для випресовки втулок
Номер патенту: 42058
Опубліковано: 25.06.2009
Автори: Мимоход Богдан Павлович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Пристрій для випресовки втулок, що містить корпус, два рухомих в осьовому і кутовому напрямках захвати, з'єднаних між собою віссю з однієї сторони і підпружинених пружиною з другої сторони, який відрізняється тим, що у корпусі, в осьовому отворі, виконаному з протилежної сторони рухомих захватів, встановлена пружина та упор з можливістю рухатися в осьовому напрямку.
Текст

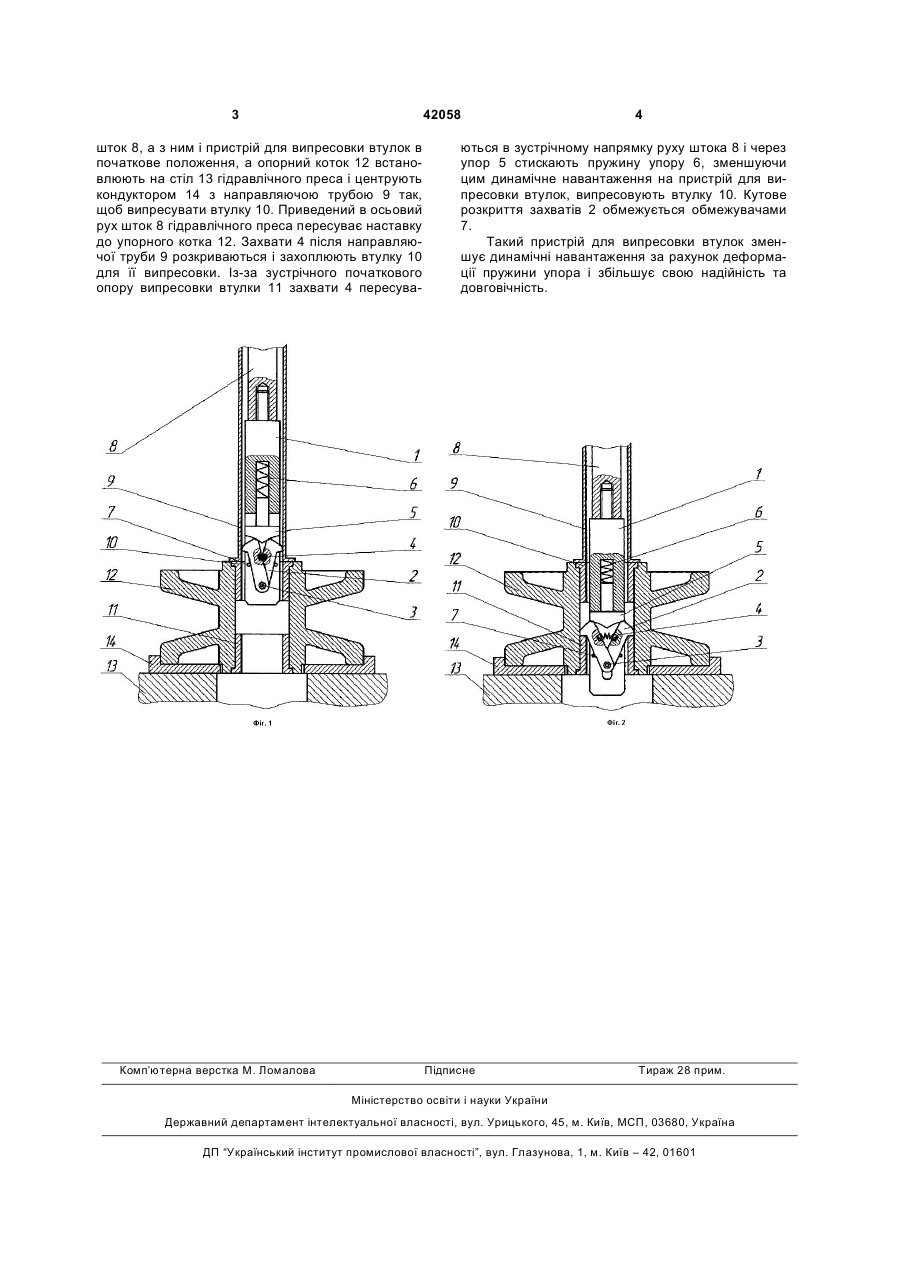

Пристрій для випресовки втулок, що містить корпус, два рухомих в осьовому і кутовому напрямках захвати, з'єднаних між собою віссю з однієї сторони і підпружинених пружиною з другої сторони, який відрізняється тим, що у корпусі, в осьовому отворі, виконаному з протилежної сторони рухомих захватів, встановлена пружина та упор з можливістю рухатися в осьовому напрямку. (19) (21) u200814680 (22) 22.12.2008 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, МИМОХОД БОГДАН ПАВЛОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 42058 шток 8, а з ним і пристрій для випресовки втулок в початкове положення, а опорний коток 12 встановлюють на стіл 13 гідравлічного преса і центрують кондуктором 14 з направляючою трубою 9 так, щоб випресувати втулку 10. Приведений в осьовий рух шток 8 гідравлічного преса пересуває наставку до упорного котка 12. Захвати 4 після направляючої труби 9 розкриваються і захоплюють втулку 10 для її випресовки. Із-за зустрічного початкового опору випресовки втулки 11 захвати 4 пересува Комп’ютерна верстка М. Ломалова 4 ються в зустрічному напрямку руху штока 8 і через упор 5 стискають пружину упору 6, зменшуючи цим динамічне навантаження на пристрій для випресовки втулок, випресовують втулку 10. Кутове розкриття захватів 2 обмежується обмежувачами 7. Такий пристрій для випресовки втулок зменшує динамічні навантаження за рахунок деформації пружини упора і збільшує свою надійність та довговічність. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pressing-out bushings
Автори англійськоюStrilets Oleh Romanovych, Mymohod Bohdan Pavlovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУстройство для выпрессовки втулок
Автори російськоюСтрилец Олег Романович, Мимоход Богдан Павлович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: B25B 27/02
Мітки: випресовки, втулок, пристрій
