Віброекстракційна лінія виробництва хмельових екстрактів
Номер патенту: 53759
Опубліковано: 11.10.2010
Автори: Дашковський Юрій Олександрович, Зав'ялов Володимир Леонідович, Запорожець Юлія Владиславівна
Формула / Реферат
Віброекстракційна лінія виробництва хмельових екстрактів, що містить з'єднані у технологічній послідовності стрічковий транспортер рослинної сировини, бункер-накопичувач з турнікетним дозатором, відокремлювач з дуговим ситом, завантажувальний пристрій віброекстрактора, безперервнодіючий віброекстрактор, прес, насос відкачки екстракту та циркуляційний насос, яка відрізняється тим, що безперервнодіючий віброекстрактор оснащений електророзрядним пристроєм для попереднього оброблення хмельової сировини.
Текст

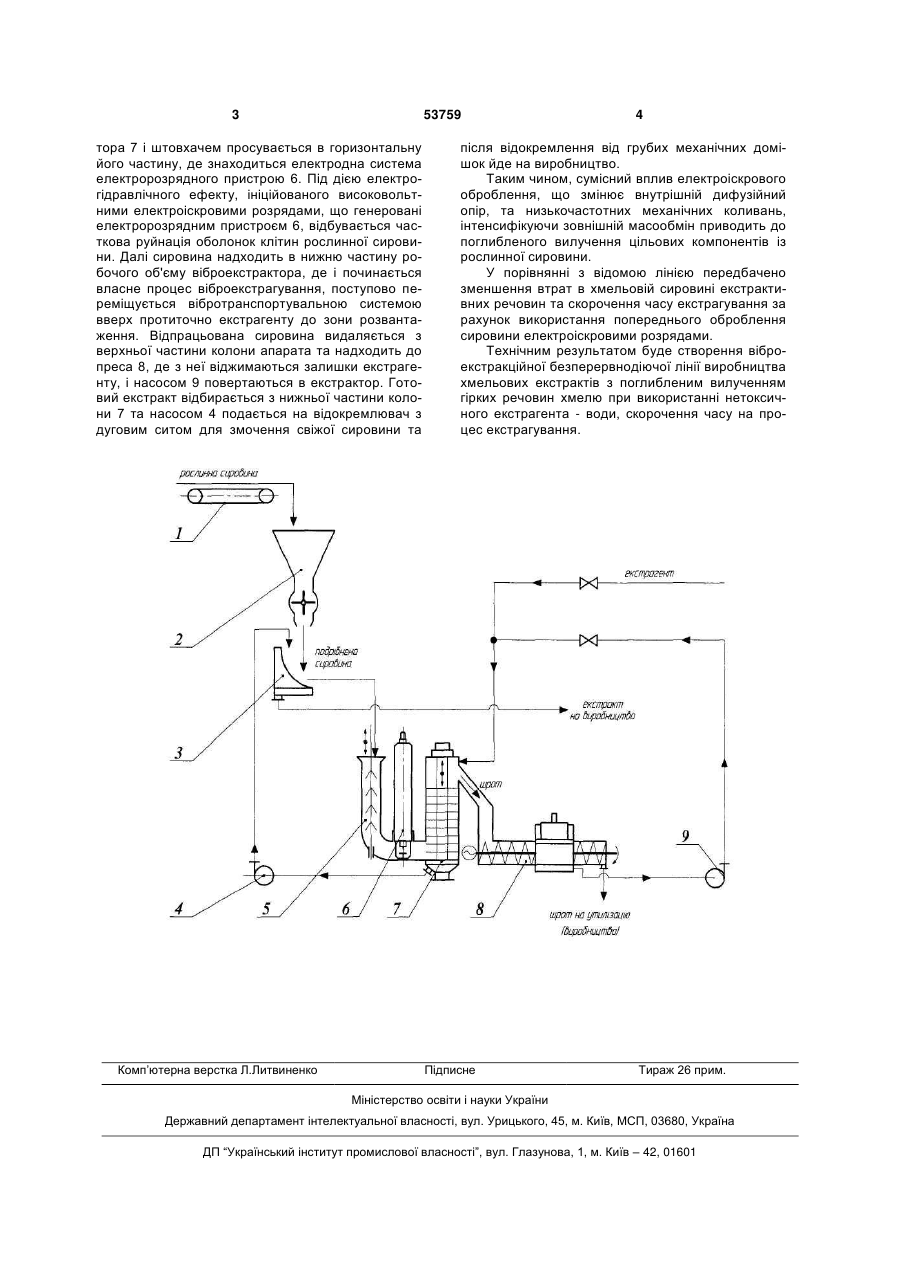

Віброекстракційна лінія виробництва хмельових екстрактів, що містить з'єднані у технологічній 3 53759 тора 7 і штовхачем просувається в горизонтальну його частину, де знаходиться електродна система електророзрядного пристрою 6. Під дією електрогідравлічного ефекту, ініційованого високовольтними електроіскровими розрядами, що генеровані електророзрядним пристроєм 6, відбувається часткова руйнація оболонок клітин рослинної сировини. Далі сировина надходить в нижню частину робочого об'єму віброекстрактора, де і починається власне процес віброекстрагування, поступово переміщується вібротранспортувальною системою вверх протиточно екстрагенту до зони розвантаження. Відпрацьована сировина видаляється з верхньої частини колони апарата та надходить до преса 8, де з неї віджимаються залишки екстрагенту, і насосом 9 повертаються в екстрактор. Готовий екстракт відбирається з нижньої частини колони 7 та насосом 4 подається на відокремлювач з дуговим ситом для змочення свіжої сировини та Комп’ютерна верстка Л.Литвиненко 4 після відокремлення від грубих механічних домішок йде на виробництво. Таким чином, сумісний вплив електроіскрового оброблення, що змінює внутрішній дифузійний опір, та низькочастотних механічних коливань, інтенсифікуючи зовнішній масообмін приводить до поглибленого вилучення цільових компонентів із рослинної сировини. У порівнянні з відомою лінією передбачено зменшення втрат в хмельовій сировині екстрактивних речовин та скорочення часу екстрагування за рахунок використання попереднього оброблення сировини електроіскровими розрядами. Технічним результатом буде створення віброекстракційної безперервнодіючої лінії виробництва хмельових екстрактів з поглибленим вилученням гірких речовин хмелю при використанні нетоксичного екстрагента - води, скорочення часу на процес екстрагування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibrating extraction line for production of hop extracts
Автори англійськоюZaporozhets Yulia Vladyslavivna, Zavialov Volodymyr Leonidovych, Dashkovskyi Yurii Oleksandrovych
Назва патенту російськоюВиброэкстракционная линия производства хмелевых экстрактов
Автори російськоюЗапорожец Юлия Владиславовна, Завьялов Владимир Леонидович, Дашковский Юрий Александрович
МПК / Мітки
МПК: B01D 11/02
Мітки: лінія, виробництва, віброекстракційна, хмельових, екстрактів
