Індикаторний склад для визначення концентрації амміаку в повітрі

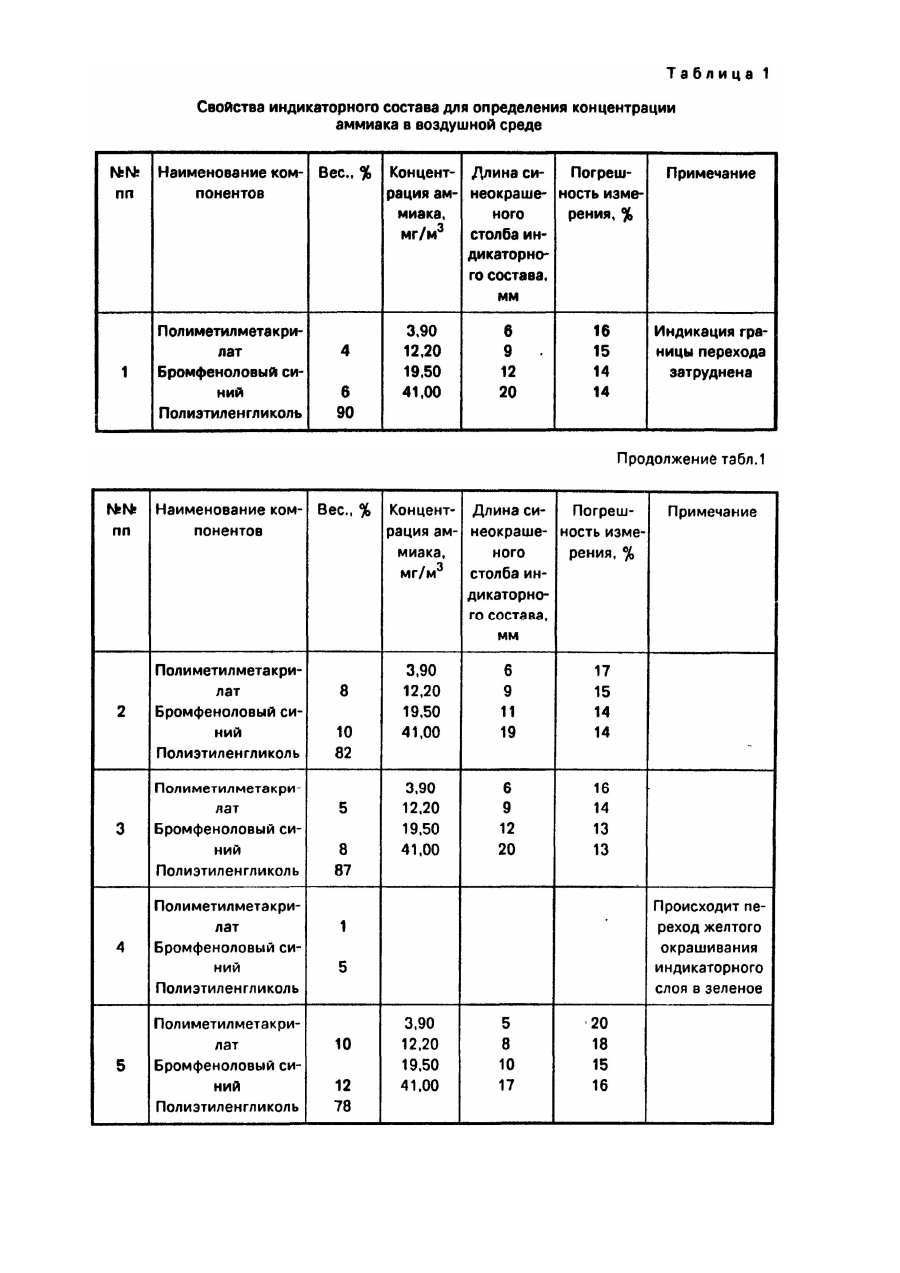

Изобретение относится к составам для определения микроконцентраций аммиака в воздухе, принцип действия которых основан на эффекте изменения окраски при химическом взаимодействии с определенным компонентом, и может найти применение в различных отраслях промышленности для индивидуального контроля содержания аммиака в воздухе. Известен индикаторный состав (II), содержащий индикаторбромфеноловый синий, связующее, в качестве которого используют полиэтилен, и основу - ситалл, при следующем соотношении компонентов, мас. %: Бромфеноловый синий 50-55 Ситалл 40-45 Полиэтилен 5-10 (см. А. С. СССР № 474277). Однако данный состав не обеспечивает достаточной точности измерений, вследствие преждевременной диссоциации бромфенолового синего. Задачей изобретения является разработка индикаторного состава для определения концентрации аммиака в воздухе, в котором, путем введения новых ингредиентов, предотвращалась бы преждевременная диссоциация бромфенолового синего и, тем самым, повышалась бы точность и чувствительность измерений. Поставленная задача решается тем, что в индикаторном составе, содержащем бромфеноловый синий и связующее, в котором в качестве связующего используют полиэтиленгликоль и полиметилметакрилат при следующем соотношении компонентов, мас. %: Бромфеноловый синий 6-10 Полиметилметакрилат 4-8 Полиэтиленгликоль остальное Изменение соотношения компонентов в большую или меньшую сторону от заявляемого интервала ведут к повышению погрешности измерений до 25-30%. т.е. достигает уровня погрешности прототипа, что свидетельствует об утрате технического результата заявляемого изобретения. На чертеже приведен график для расчета концентрации аммиака в зависимости от длины синеокрашенного столба индикатора. Предложенный индикаторный состав для определения концентрации аммиака в воздушной среде готовят следующим образом. Растворы исходных компонентов смешивают при их весовом соотношении вес. %: бромфеноловой синий 610, полиметилметакрилат 4-8, полиэтиленгликоль - остальное и тщательно перемешивают, после чего к раствору компонентов добавляют 3% по весу диметилсульфоксида и снова перемешивают. Полученный раствор / наносят на носитель, например стеклянные трубки O 2-2,5 мм, l - 100 мм. После нанесения раствора трубки продувают воздухом для удаления растворителя. Для длительного хранения приготовленную индикаторную трубку закупоривают с двух сторон. Для проведения измерений концентрации аммиака в воздухе конец трубки отламывают по надпилу. Определение концентрации аммиака в воздухе осуществляют по длине синеокрашенного столба индикаторного слоя за определенный интервал времени экспозиции в исследуемой атмосфере, согласно графику (фиг. 1). Пример 1. Растворы исходных компонентов: 0,17 мл 2,5% раствора полиметилметакрилата в дихлорэтане; 0,33 мл 3% раствора бромфенолового синего в ацетоне и 1,00 мл 6% раствора полиэтиленгликоля в хлороформе смешивают, добавляют в количестве 2% от массы полученной смеси диметилсульфоксид и / перемешивают. Полученную смесь наносят на носитель - стеклянные трубки O 2,5 мм, l - 100 мм и сушат в потоке воздуха. После чего трубку закупоривают. Измерение концентрации аммиака в воздухе осуществляют следующим образом: вскрывают один конец трубки и помещают в исследуемую атмосферу (содержание аммиака 3,9 мг/м3). Время экспозиции 10 мин. Длина синеокрашенного столба индикатора 6 мм. По графику, приведенному на фиг. 1 определяют концентрацию аммиака с погрешностью в 16%. Аналогично проводили измерения при концентрациях аммиака 19,50 мг/м3 и 41,00 мг/м3. Все измерения концентрации аммиака проводили при температуре анализируемого воздуха 20°С, при относительной влажности 60%. Изменение относительной влажности анализируемого воздуха в интервале 40-70% на измерение концентрации аммиака существенно не влияет. Примеры № 2-5 выполняют аналогично примеру № 1, но с различным количественным составом компонентов. Сведения о свойствах получаемого индикатора приведены в табл. 1. Примеры 1-3 иллюстрируют свойства индикатора, состав которого соответствует заявляемому интервалу. Примеры 4 и 5 иллюстрируют свойства индикаторного состава, количественное содержание компонентов которого не соответствует заявляемому интервалу.
