Спечений композиційний матеріал

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 60905

Опубліковано: 25.06.2011

Автори: Давиденко Сніжана Анатоліївна, Лісовський Анатолій Феліксович

Завантажити PDF файл.

Формула / Реферат

Спечений композиційний матеріал, що містить гранули, які складаються з частинок карбіду вольфраму і зв'язуючого металу кобальту або кобальт-нікелевої зв'язки при співвідношенні їх об'ємного складу від 2 до 4, який відрізняється тим, що кобальтова зв'язка в гранулах додатково містить реній при співвідношенні кобальту до ренію від 60:40 до 40:60.

Текст

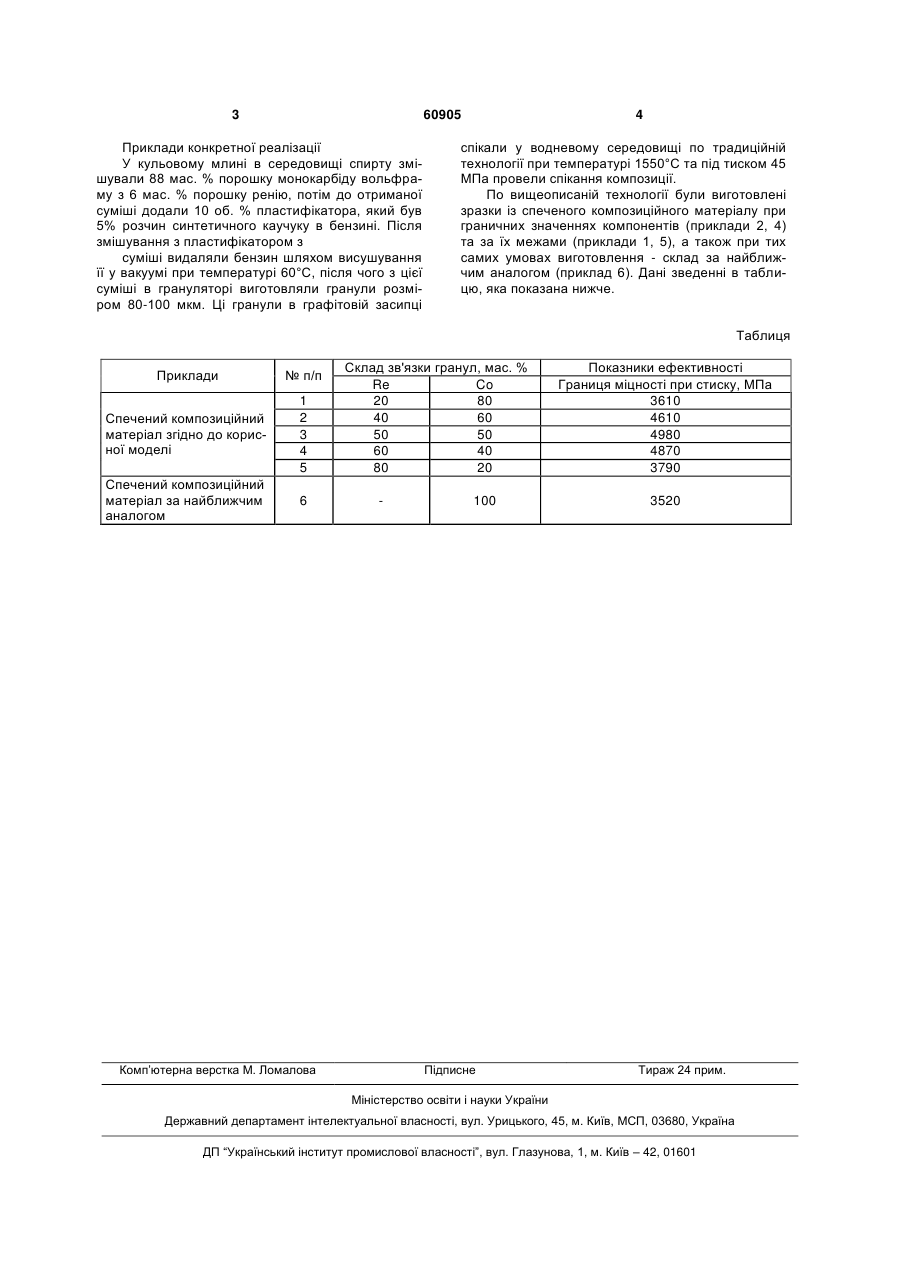

Спечений композиційний матеріал, що містить гранули, які складаються з частинок карбіду вольфраму і зв'язуючого металу кобальту або кобальтнікелевої зв'язки при співвідношенні їх об'ємного складу від 2 до 4, який відрізняється тим, що кобальтова зв'язка в гранулах додатково містить реній при співвідношенні кобальту до ренію від 60:40 до 40:60. (19) (21) u201100862 (22) 26.01.2011 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ЛИСОВСЬКИЙ АНАТОЛІЙ ФЕЛІКСОВИЧ, ДАВИДЕНКО СНІЖАНА АНАТОЛІЇВНА (73) ІНСТИТУТ НАДТВЕРДИХ МАТЕРІАЛІВ ІМ. В.М. БАКУЛЯ НАН УКРАЇНИ, ЛИСОВСЬКИЙ АНАТОЛІЙ ФЕЛІКСОВИЧ, ДАВИДЕНКО СНІЖАНА АНАТОЛІЇВНА 3 60905 Приклади конкретної реалізації У кульовому млині в середовищі спирту змішували 88 мас. % порошку монокарбіду вольфраму з 6 мас. % порошку ренію, потім до отриманої суміші додали 10 об. % пластифікатора, який був 5% розчин синтетичного каучуку в бензині. Після змішування з пластифікатором з суміші видаляли бензин шляхом висушування її у вакуумі при температурі 60°С, після чого з цієї суміші в грануляторі виготовляли гранули розміром 80-100 мкм. Ці гранули в графітовій засипці 4 спікали у водневому середовищі по традиційній технології при температурі 1550°С та під тиском 45 МПа провели спікання композиції. По вищеописаній технології були виготовлені зразки із спеченого композиційного матеріалу при граничних значеннях компонентів (приклади 2, 4) та за їх межами (приклади 1, 5), а також при тих самих умовах виготовлення - склад за найближчим аналогом (приклад 6). Дані зведенні в таблицю, яка показана нижче. Таблиця Приклади № п/п Спечений композиційний матеріал згідно до корисної моделі 1 2 3 4 5 Спечений композиційний матеріал за найближчим аналогом 6 Комп’ютерна верстка М. Ломалова Склад зв'язки гранул, мас. % Re Co 20 80 40 60 50 50 60 40 80 20 100 Підписне Показники ефективності Границя міцності при стиску, МПа 3610 4610 4980 4870 3790 3520 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Sintered composite material

Автори англійською

Lisovskyi Anatolii Feliksovych, Davydenko Snizhana Anatoliivna

Назва патенту російською

Спеченный композиционный материал

Автори російською

Лисовский Анатолий Феликсович, Давиденко Снижана Анатолиевна

МПК / Мітки

МПК: C22C 29/00

Мітки: спечений, композиційний, матеріал

Код посилання

<a href="https://ua.patents.su/2-60905-spechenijj-kompozicijjnijj-material.html" target="_blank" rel="follow" title="База патентів України">Спечений композиційний матеріал</a>

Подібні патенти
