Спосіб отримання легованого сплаву pbte:bi n-типу
Номер патенту: 63536
Опубліковано: 10.10.2011
Автори: Фреїк Дмитро Михайлович, Карпаш Максим Олегович, Борик Віктор Васильович, Галущак Мар'ян Олексійович, Матеїк Галина Дмитрівна
Формула / Реферат
1. Спосіб отримання легованого сплаву РbТе:Ві n-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами попередньо нагрівають до певної температури, витримують при ній, потім здійснюють синтез сплаву при вищій температурі, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який відрізняється тим, що як вихідні речовини використовують високочисті свинець, телур і вісмут, взяті у співвідношеннях Рb - 49,00 ат. %, Те - 50,00 ат. %, Ві - 1,00 ат. %.
2. Спосіб отримання легованого сплаву РbТе:Ві n-типу за п. 1, який відрізняється тим, що одержані злитки дроблять до фракцій (0,6-0,8) мм і здійснюють пресування при тисках (0,5-1,0) ГПа.
Текст

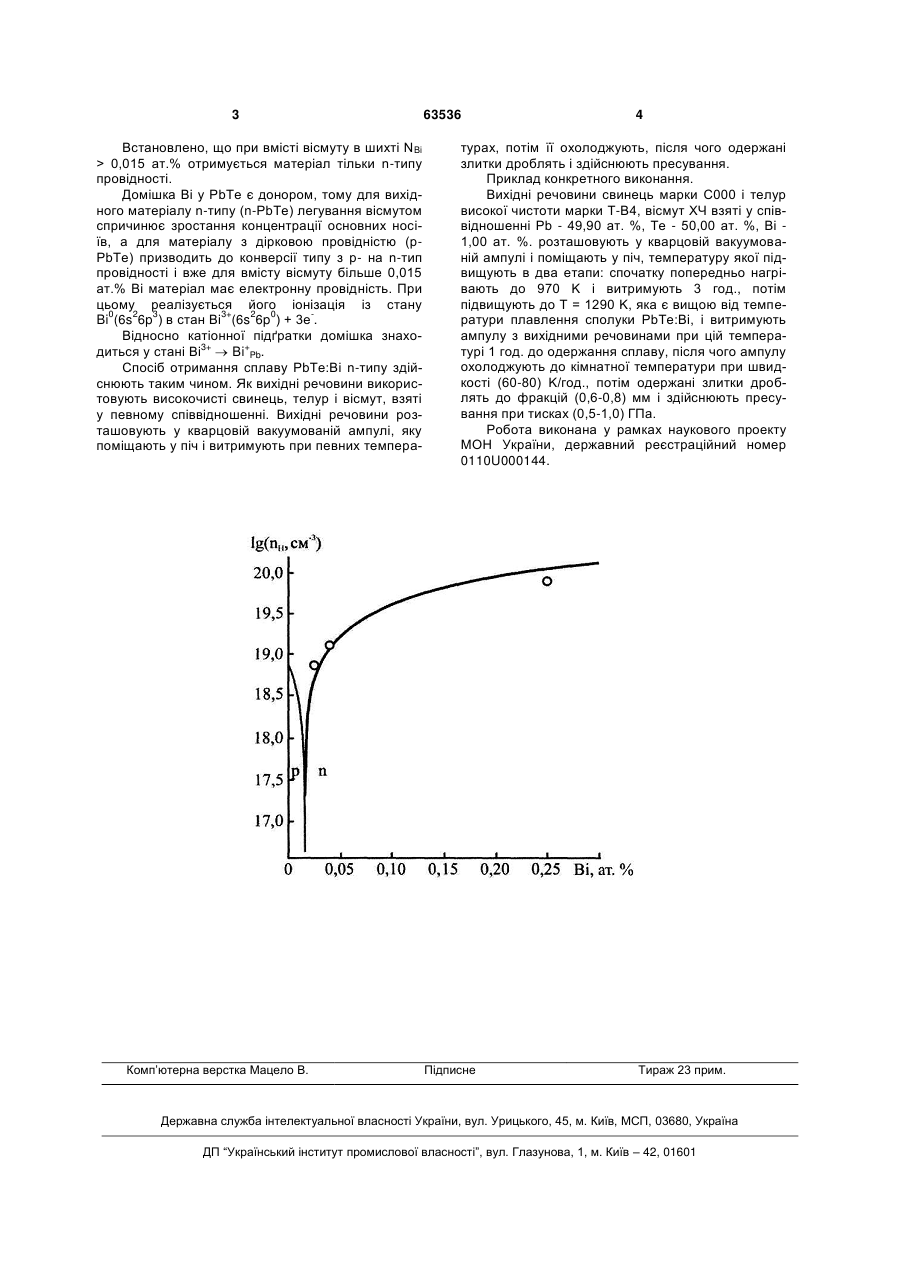

1. Спосіб отримання легованого сплаву РbТе:Ві n-типу, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними ре 3 Встановлено, що при вмісті вісмуту в шихті NBi > 0,015 ат.% отримується матеріал тільки n-типу провідності. Домішка Ві у РbТе є донором, тому для вихідного матеріалу n-типу (n-РbТе) легування вісмутом спричинює зростання концентрації основних носіїв, а для матеріалу з дірковою провідністю (рРbТе) призводить до конверсії типу з р- на n-тип провідності і вже для вмісту вісмуту більше 0,015 ат.% Ві матеріал має електронну провідність. При цьому реалізується його іонізація із стану 0 2 3 3+ 2 0 Bi (6s 6p ) в стан Bi (6s 6p ) + 3е . Відносно катіонної підґратки домішка знахо3+ + диться у стані Ві Bi Pb. Спосіб отримання сплаву РbТе:Ві n-типу здійснюють таким чином. Як вихідні речовини використовують високочисті свинець, телур і вісмут, взяті у певному співвідношенні. Вихідні речовини розташовують у кварцовій вакуумованій ампулі, яку поміщають у піч і витримують при певних темпера Комп’ютерна верстка Мацело В. 63536 4 турах, потім її охолоджують, після чого одержані злитки дроблять і здійснюють пресування. Приклад конкретного виконання. Вихідні речовини свинець марки С000 і телур високої чистоти марки Т-В4, вісмут ХЧ взяті у співвідношенні Рb - 49,90 ат. %, Те - 50,00 ат. %, Ві 1,00 ат. %. розташовують у кварцовій вакуумованій ампулі і поміщають у піч, температуру якої підвищують в два етапи: спочатку попередньо нагрівають до 970 K і витримують 3 год., потім підвищують до Т = 1290 K, яка є вищою від температури плавлення сполуки РbТе:Ві, і витримують ампулу з вихідними речовинами при цій температурі 1 год. до одержання сплаву, після чого ампулу охолоджують до кімнатної температури при швидкості (60-80) K/год., потім одержані злитки дроблять до фракцій (0,6-0,8) мм і здійснюють пресування при тисках (0,5-1,0) ГПа. Робота виконана у рамках наукового проекту МОН України, державний реєстраційний номер 0110U000144. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing of doped pbte:bi alloys of n-type
Автори англійськоюHalushak Marian Oleksiiovych, Freik Dmytro Mykhailovych, Boryk Viktor Vasyliovych, Karpash Maksym Olehovych, Mateik Halyna Dmytrivna
Назва патенту російськоюСпособ получения легированных сплавов pbte:bi n-типа
Автори російськоюГалущак Марьян Алексеевич, Фреик Дмитрий Михайлович, Борик Виктор Васильевич, Карпаш Максим Олегович, Матеик Галина Дмитриевна
МПК / Мітки
МПК: C30B 11/02
Мітки: легованого, сплаву, n-типу, pbte:bi, спосіб, отримання
Код посилання
<a href="https://ua.patents.su/2-63536-sposib-otrimannya-legovanogo-splavu-pbtebi-n-tipu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання легованого сплаву pbte:bi n-типу</a>
Спосіб отримання легованого сплаву pbte:ni n-типу
Номер патенту: 56812
Опубліковано: 25.01.2011
Автори: Матеїк Галина Дмитрівна, Борик Віктор Васильович, Галущак Мар'ян Олексійович, Фреїк Дмитро Михайлович
МПК: C22C 11/00
Мітки: n-типу, легованого, спосіб, сплаву, pbte:ni, отримання
Формула / Реферат:
1. Спосіб отримання легованого сплаву PbTe:Ni n-типу, який полягає у тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами попередньо нагрівають до певної температури, витримують при ній, потім здійснюють синтез сплаву при вищій температурі, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який відрізняється тим, що як...
Спосіб отримання легованого нікелем термоелектричного n-pbte:ni
Номер патенту: 57049
Опубліковано: 10.02.2011
Автори: Фреїк Дмитро Михайлович, Дикун Наталія Іванівна, Горічок Ігор Володимирович, Борик Віктор Васильович
МПК: C22C 37/00
Мітки: термоелектричного, легованого, спосіб, нікелем, n-pbte:ni, отримання
Формула / Реферат:
1. Спосіб отримання легованого нікелем термоелектричного n-PbTe: Ni, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами попередньо нагрівають до певної температури, витримують при ній, потім здійснюють синтез сплаву при вищій температурі, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який...
Спосіб отримання сплаву pbsnte p-типу
Номер патенту: 56813
Опубліковано: 25.01.2011
Автори: Борик Віктор Васильович, Карпаш Максим Олегович, Галущак Мар'ян Олексійович, Фреїк Дмитро Михайлович
МПК: C22C 11/00, C22C 28/00
Мітки: pbsnte, p-типу, сплаву, отримання, спосіб
Формула / Реферат:
1. Спосіб отримання сплаву PbSnTe р-типу, який полягає у тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі і поміщають у піч, ампулу з вихідними речовинами попередньо нагрівають до певної температури, витримують при ній, потім здійснюють синтез сплаву при вищій температурі, після чого ампулу охолоджують до кімнатної температури, одержані злитки дроблять та здійснюють пресування, який відрізняється тим, що як вихідні...
Спосіб отримання термоелектричного матеріалу pbte
Номер патенту: 50855
Опубліковано: 25.06.2010
Автор: Борик Віктор Васильович
МПК: H01L 21/00
Мітки: отримання, матеріалу, спосіб, термоелектричного
Формула / Реферат:
Спосіб отримання термоелектричного матеріалу РbТе, який полягає в тому, що вихідні речовини розташовують у кварцовій вакуумованій ампулі, як вихідні використовують високочисті свинець, телур, взяті у таких масових співвідношеннях: Рb - 58,38 мас. %, Те - 41,62 мас. % відповідно, і поміщають у піч, який відрізняється тим, що температуру нагріву печі підвищують у кілька етапів: спочатку нагрівають до 500 °С і витримують 2 год., знову...
Спосіб отримання термоелектричного самолегованого pbte n-типу
Номер патенту: 54902
Опубліковано: 25.11.2010
Автори: Галущак Мар'ян Олексійович, Карпаш Максим Олегович, Фреїк Дмитро Михайлович, Борик Віктор Васильович
МПК: C30B 11/00
Мітки: термоелектричного, спосіб, самолегованого, отримання, n-типу
Формула / Реферат:
Спосіб отримання термоелектричного самолегованого РbТе n-типу, який включає розташування вихідних речовин, свинцю і телуру, у кварцовій вакуумованій ампулі, яку поміщають у піч і витримують при певній температурі, потім ампулу охолоджують до кімнатної температури, одержані злитки дроблять на фракції та здійснюють пресування порошку, який відрізняється тим, що вихідні речовини, свинець класу чистоти С-000 і телур Т-ВЧ, використовують у...
Попередній патент: Пристрій для діагностики функціонального стану організму
Наступний патент: Адаптер
Випадковий патент: Спосіб виготовлення поковок типу "петля"
