Спосіб вимірювання термоелектричних параметрів
Номер патенту: 57012
Опубліковано: 10.02.2011
Автори: Дикун Наталія Іванівна, Терлецький Андрій Іванович, Фреїк Дмитро Михайлович, Запухляк Руслан Ігорович
Формула / Реферат
1. Спосіб вимірювання термоелектричних параметрів напівпровідникових матеріалів, у якому використовують два циліндричні зразки одного типу провідності з ідентичними розмірами і властивостями, нижні основи яких приєднують до термостатичної плити, а верхні частини з'єднують комутуючою пластиною, який відрізняється тим, що вимірювальну комірку поміщають у загальну фонову піч, яку спочатку приєднують до кріогенної системи, а потім від'єднують від кріогенної системи і поміщають під вакуумний ковпак.
2. Спосіб вимірювання термоелектричних параметрів згідно з п. 1, який відрізняється тим, що вимірювання здійснюють у широкому температурному діапазоні (77-1000) К.
Текст

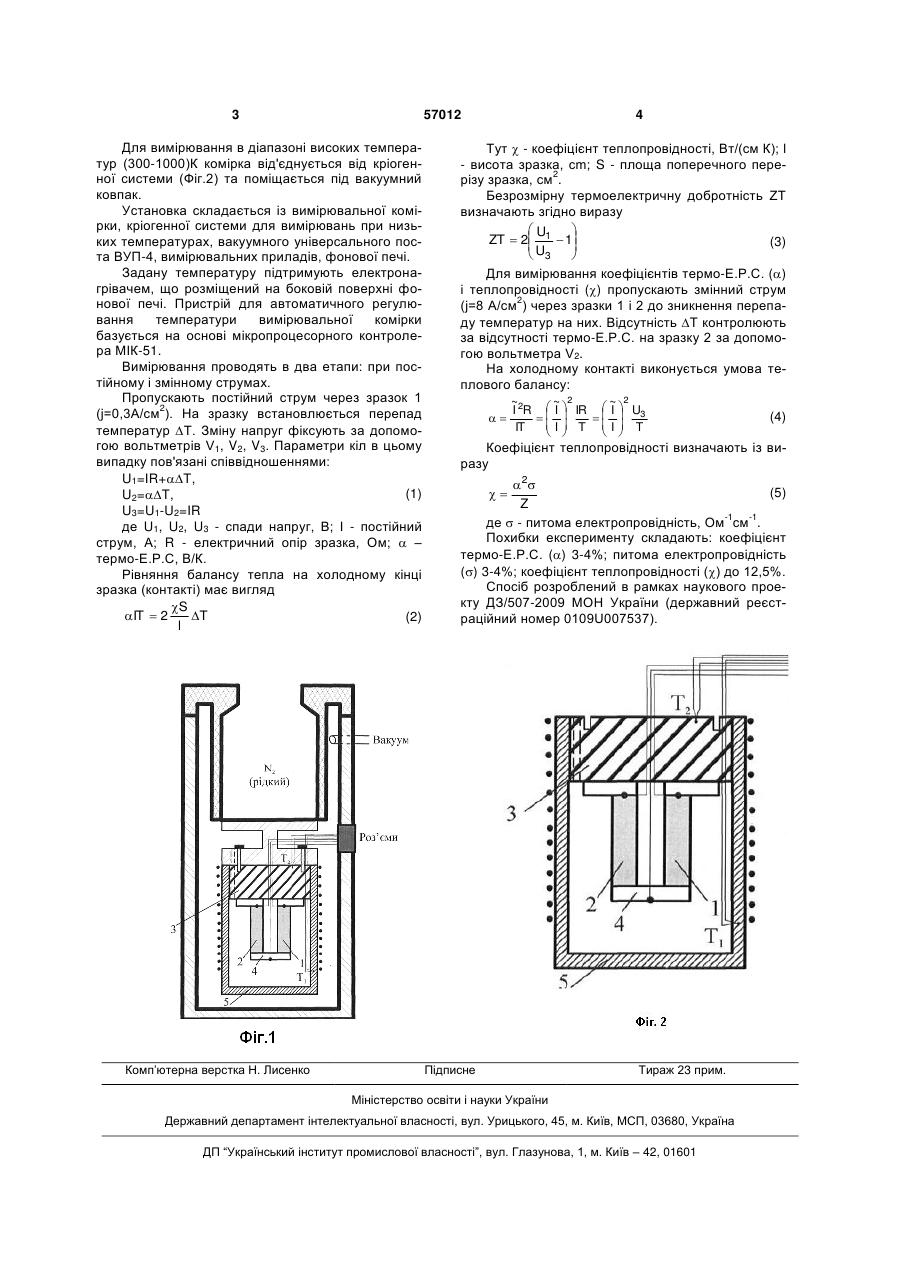

1. Спосіб вимірювання термоелектричних параметрів напівпровідникових матеріалів, у якому використовують два циліндричні зразки одного 3 57012 Для вимірювання в діапазоні високих температур (300-1000)К комірка від'єднується від кріогенної системи (Фіг.2) та поміщається під вакуумний ковпак. Установка складається із вимірювальної комірки, кріогенної системи для вимірювань при низьких температурах, вакуумного універсального поста ВУП-4, вимірювальних приладів, фонової печі. Задану температуру підтримують електронагрівачем, що розміщений на боковій поверхні фонової печі. Пристрій для автоматичного регулювання температури вимірювальної комірки базується на основі мікропроцесорного контролера МІК-51. Вимірювання проводять в два етапи: при постійному і змінному струмах. Пропускають постійний струм через зразок 1 (j=0,3А/см2). На зразку встановлюється перепад температур Т. Зміну напруг фіксують за допомогою вольтметрів V1, V2, V3. Параметри кіл в цьому випадку пов'язані співвідношеннями: U1=IR+T, (1) U2=T, U3=U1-U2=IR де U1, U2, U3 - спади напруг, В; I - постійний струм, A; R - електричний опір зразка, Ом; – термо-Е.Р.С, В/К. Рівняння балансу тепла на холодному кінці зразка (контакті) має вигляд S IT 2 T (2) l Комп’ютерна верстка Н. Лиcенко 4 Тут - коефіцієнт теплопровідності, Вт/(см К); l - висота зразка, cm; S - площа поперечного перерізу зразка, см2. Безрозмірну термоелектричну добротність ZT визначають згідно виразу U ZT 2 1 1 (3) U 3 Для вимірювання коефіцієнтів термо-Е.Р.С. () і теплопровідності () пропускають змінний струм (j=8 А/см2) через зразки 1 і 2 до зникнення перепаду температур на них. Відсутність T контролюють за відсутності термо-Е.Р.С. на зразку 2 за допомогою вольтметра V2. На холодному контакті виконується умова теплового балансу: ~2 ~ 2 ~ 2 I R I IR I U3 I T I T IT (4) Коефіцієнт теплопровідності визначають із виразу 2 (5) Z де - питома електропровідність, Ом-1см-1. Похибки експерименту складають: коефіцієнт термо-Е.Р.С. () 3-4%; питома електропровідність () 3-4%; коефіцієнт теплопровідності () до 12,5%. Спосіб розроблений в рамках наукового проекту ДЗ/507-2009 МОН України (державний реєстраційний номер 0109U007537). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 57012 6
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of thermo-electric parameters
Автори англійськоюFreik Dmytro Mykhailovych, Zapukhliak Ruslan Ihorovych, Terletskyi Andrii Ivanovych, Dykun Natalia Ivanivna
Назва патенту російськоюСпособ измерения термоэлектрических параметров
Автори російськоюФреик Дмитрий Михайлович, Запухляк Руслан Игоревич, Терлецкий Андрей Иванович, Дыкун Наталья Ивановна
МПК / Мітки
Мітки: термоелектричних, спосіб, параметрів, вимірювання
Код посилання
<a href="https://ua.patents.su/3-57012-sposib-vimiryuvannya-termoelektrichnikh-parametriv.html" target="_blank" rel="follow" title="База патентів України">Спосіб вимірювання термоелектричних параметрів</a>
