Термоаеродинамічна сушарка
Номер патенту: 8054
Опубліковано: 15.07.2005
Автори: Дворецький Вадим Григорович, Марченко Костянтин Миколайович
Формула / Реферат

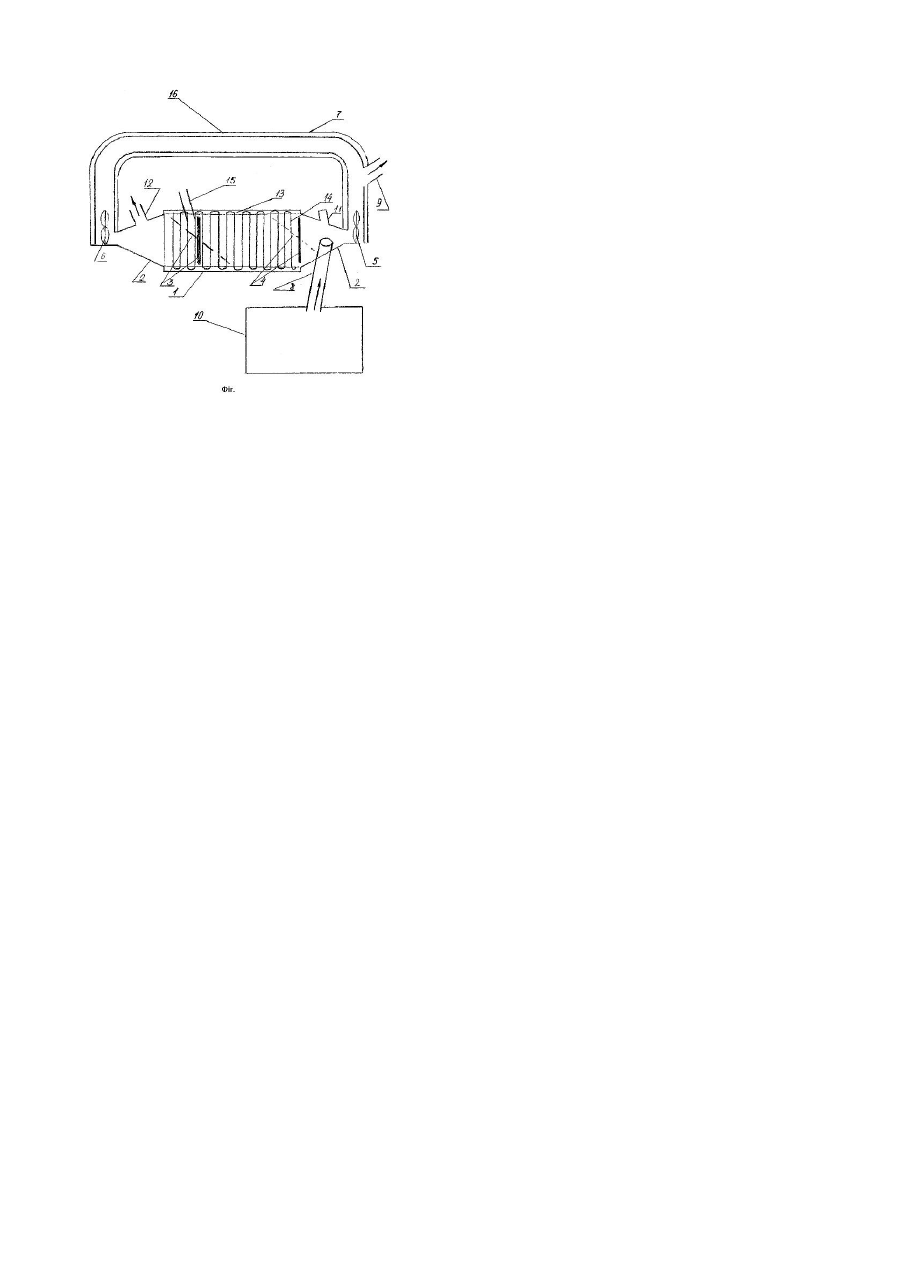

1. Термоаеродинамічна сушарка, що містить горизонтально розташований корпус з перегородками в ньому, вентилятори, патрубки завантаження та вивантаження матеріалу, скинення вологи, датчиків контролюючих пристроїв, яка відрізняється тим, що корпус виконано у вигляді циліндра, який звужується в обидва боки на конус, на його торцях встановлені вентилятори, на яких паралельно корпусу розміщена П-подібна труба, а перегородки виконані з можливістю повертання навколо осі.
2. Сушарка за п. 1, яка відрізняється тим, що циліндрична частина корпусу має кожух з утеплювачем і нагрівальним елементом.
3. Сушарка за п. 1, яка відрізняється тим, що вона додатково оснащена патрубком підводу гарячого дуття.
4. Сушарка за п. 1, яка відрізняється тим, що патрубок з контролюючими пристроями введено всередину корпусу і розміщено у «мертвій» зоні.
Текст
Корисна модель відноситься до сушильної техніки для сипучих матеріалів, наприклад, для тирси. Найбільш близькими за технічною суттю до корисної моделі, що заявляється, є сушарка, яка містить корпус з перегородками всередині, патрубки завантаження та вивантаження матеріалу, скинення вологи, датчиків контролюючих пристроїв. [Авт. св. №565181, кл. F26В11/04, Бюл. №26, 1977]. Недоліками відомих пристроїв є конструктивна складність, обов'язкове використання теплоносія, низька інтенсивність процесу сушіння. В основу корисної моделі покладене завдання створення такої термоаеродинамічної сушарки, у якій використання рециркуляційного руху матеріалу, що підлягає сушінню, створеного конструктивними особливостями сушарки, знімає необхідність обов'язкового використання теплоносія, і завдяки цьому підвищується інтенсивність процесу сушіння, а також досягається підвищення його ефективності. Поставлене завдання досягається тим, що у термоаеродинамічній сушарці, яка містить горизонтально розташований корпус з перегородками в ньому, вентилятори, патрубки завантаження та вивантаження матеріалу, скинення вологи, датчиків контролюючих пристроїв. Згідно з корисною моделлю корпус виконано у вигляді циліндра, який звужується в обидві боки на конус, на його торцях встановлені вентилятори, на яких паралельно корпусу розміщена П-подібна труба, а перегородки виконані з можливістю повертання навколо осі, до того ж циліндрична частина корпусу має кожух з утеплювачем і нагрівальним елементом, а також може бути додатково оснащеною патрубком підводу гарячого дуття, та містить патрубок з контролюючими пристроями, який введено всередину корпусу і розміщено у «мертвій» зоні. На Фіг. зображена термоаеродинамічна сушарка, загальний вигляд. Термоаеродинамічна сушарка, яка містить корпус, що має циліндричну 1 та конічну 2 частини, перегородки 3 і 4, які закріплені всередині циліндричної частини 1 корпусу і виконані з можливістю повертання навколо осі, вентилятори 5 і 6, розташовані на торцях конусоподібних частин 2 корпусу, П-подібну трубу 7, встановлену на вентилятори 5 та 6 і паралельно корпусу. Патрубки 8 і 9 завантаження сировини та вивантаження сухого матеріалу відповідно, бункер 10, який містить вологий матеріал, а також патрубки 11 для вводу гарячого дуття та 12 для скинення вологи. Циліндрична частина 1 має кожух з теплоізоляцією 13 та нагрівальним елементом 14, контролюючі процес сушіння пристрої розташовані у патрубку 15, який введено усередину циліндричної частини 1 корпусу в район «мертвої» зони, тобто зони, де немає вихрових потоків, що несуть матеріал, який висушують. Пподібна труба 7 має термоізоляцію 16. Термоаеродинамічна сушарка працює в таким чином. Із бункера 10 вентилятором 5 при замкненій заслінці 4 через патрубок 8 всмоктується вологий матеріал (а саме тирса) і починає рухатися по трубі завдяки створенню вентиляторами 6 і 7 вихрових потоків і накопичується біля перегородки 4, перегородка 3 відкрита. Після спорожнення бункера 10, відчиняють перегородку 4 і матеріал, що підлягає сушінню, підхоплений вихровими потоками, починає рухатись по траєкторії корпус-труба. Вихор, що утворюється, перешкоджає відкладенню матеріалу в нижній частині корпусу завдяки дії прибічних кільцевих потоків. Замкнений контур циркуляції матеріалу, який підлягає сушінню, хаотичне вихрове переміщення його часток, зіткнення з боками корпусу створює підвищений тиск в системі, нагріте від тертя повітря відбирає вологу з матеріалу, що висушується, і через патрубок 12 скинення вологи видаляється назовні. Контроль за станом процесу сушіння здійснюють приладами КВП, встановленими в патрубку 15, який введено всередину циліндричної частини 1 корпусу в район «мертвої» зони. Матеріал, який висушено, через патрубок 9 пневматично за допомогою вентилятора 5 вивантажується в прийомний бункер (на Фіг. не показано). При низькій температурі повітря підключають нагрівальний елемент 14, який підтримує відповідну температуру корпусу. При високій вологості сировини, а також в залежності від зовнішніх умов додатково використовують гаряче повітря, яке подається через патрубок 11. Дослідницьким шляхом встановлено, що наведена вище сушарка дозволяє при температурі оточуючого повітря 25°С без примусового нагріву вологість сировини (а саме тирси) знизити з 60% до 14% упродовж 12,5 хвилин, а також дозволяє сушити матеріал (як варіант тирсу) від 50% до 12% вологи без опалювальної побічної системи. Таким чином, термоаеродинамічна сушарка, що пропонується, забезпечує інтенсивність процесу, підвищує його якість та суттєво знижує енерговитрати.
ДивитисяДодаткова інформація
Назва патенту англійськоюThermo-aerodynamic dryer
Автори англійськоюMarchenko Kostiantyn Mykolaiovych
Назва патенту російськоюТермоаэродинамическая сушилка
Автори російськоюМарченко Константин Николаевич
МПК / Мітки
МПК: F26B 11/00
Мітки: сушарка, термоаеродинамічна
