Біоконтейнер

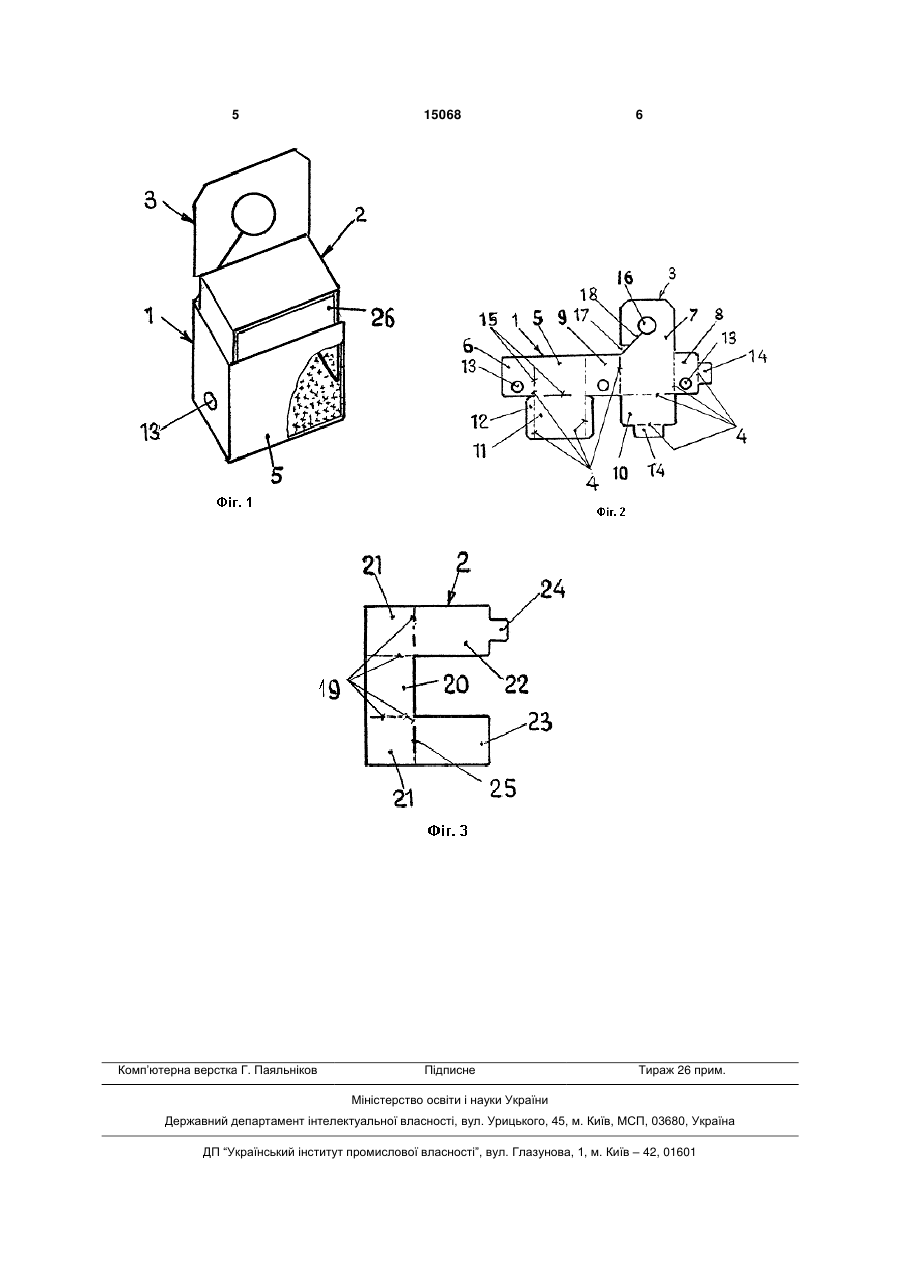

1. Біоконтейнер, що містить камеру з днищем, завантажувальним вікном для заповнення об'єктами біологічного захисту рослин і аераційними отворами на її стінках, а також П-подібну в перерізі заслінку завантажувального вікна з кришкою, встановлену в камеру з можливістю вертикального переміщення, й зачіп для фіксації біоконтейнера 3 15068 4 ня елементів конструкції. з відбортовками з можливістю введення їх в камеТехнічне завдання корисної моделі - створенру при її формуванні дозволило перекрити зазори ня біоконтейнера, у якому формування камери й між днищем камери та її стінками і за рахунок цьозаслінки здійснене без застосування додаткових го запобігти розсипанню біоматеріалу на субстрат сполучних матеріалів (клею), а також усунена мотеплиці. жливість їхнього самовільного роз'єднання при На фігурі 1 показано біоконтейнер (вид в аксоексплуатації. нометрії); фігура 2 -розгортка камери біоконтейнеТехнічний результат - підвищення експлуатара; 3 - розгортка заслінки камери. ційної надійності й зниження собівартості виготовБіоконтейнер (фіг.1) складається з камери 1 лення біоконтейнера. для заповнення об'єктами біологічного захисту Технічні завдання й результат досягаються рослин, “П”-подібну в перерізі заслінки 2 та зачепа тим, що біоконтейнер містить камеру з днищем, для фіксації його на стеблі рослини. завантажувальним вікном для заповнення об'єкКамера 1 (фіг.2) складається з поділених лінітами біологічного захисту рослин і аераційними ями 4 згину на розгортці її поверхні, передньої отворами на її стінках, а також “П” - подібну в пестінки 5 з відбортовкою 6, задньої 7 та бокових 8 і рерізі заслінку завантажувального вікна з криш9 стінок, а також днища 10 і піддона 11 з відбортокою, встановленою в камері з можливістю вертивками 12 з його боків. На стінках 8 і 9, а також відкального переміщення й зачіп для фіксації бортовці в утворені аераційні отвори 13, на стінці 8 біоконтейнера на стеблі рослини. Новим є те, що і днищі 10 - фіксу вальні язички 14, а збоку й знизу на одній з бокових стінок й днищі камери, а також передньої стінки 5 -прорізи для входу в них фіксу на кришці заслінки утворені фіксувальні язички, а вальних язичків 14 при формовані камери 1. знизу й збоку передньої стінки камери й зверху Верхня частина задньої стінки 7 є зачепом 3 бокової стінки заслінки виконані прорізи для ввебіоконтейнера, що має отвір 16 і ловитель 17, видення в них фіксувальних язичків при формуванні конаний у вигляді трикутного вирізу, з'єднаного камери й заслінки. прорізом 18. Зазначені ознаки необхідні й достатні для ви“П”-подібна заслінка 2 (фіг.3) складається з готовлення корисної моделі й досягнення технічрозділених лініями 19 згину на розгортці її поверхного результату. ні, задньої 20 та бокових 21 стінок, а також кришки Корисна модель характеризується також тим, 22 та відбортовки 23. На кришці 22 утворений фікщо знизу передньої камери утворено піддон з відсувальний язичок 24 - проріз 25 для входу в неї бортовками з боків для введення їх у камеру при її цього язичка. При формуванні заслінки 2 (фіг.2 і 3) формуванні. згинають по лініях згину 4 і 19 до отримання відпоКорисна модель характеризується також тим, відної коробчатої форми камери 1 і “П”-подібної що зачіп утворено на задній стінці камери й забезформи заслінки 2 й вводять у прорізи 15 і 25, напечено отвором та ловителем, виконаним у виглядійно перекриваючи зазори у дні камери 1 і фіксуді трикутного вирізу, з'єднаного з отвором проріючи їхні форми. Після цього заслінку засовують в зом. Ці ознаки є факультативними, бо камеру 1 і через завантажувальне вікно 26 заповхарактеризують різні приклади виконання біоконнюють камеру ретельно розмішаним субстратом тейнера. (просіяні висівки) з культурою борошняного кліща Причинно - наслідковий зв'язок ознак корисної Acarus farris (Oud), що служить кормом і умовою моделі й технічного результату полягає в тому, що для подальшого розмноження хижаків - Amblyseus виконання на одній з бокових стінок і днища камеmckenzei (Sckuster), Amblyseius cucumeris (Oud), ри, а також на кришці заслінки фіксу вальних язичяких запускають у цю суміш. Хижак швидко розмків, а знизу й збоку передньої стінки камери й звеножується та знищує личинки борошняного кліща. рху бокової стінки заслінки прорізів для введення в У результаті зменшення корму хижак мігрує на них язичків дозволило утворити коробчату форму листя рослин через завантажувального вікно 26 і камери й “П”-подібну в перерізі форму заслінки без аераційні отвори 13, знищуючи шкідників рослин. використання додаткових сполучних матеріалів, Переміщуючи заслінку 2 всередині камери 1, регунаприклад клею, й за рахунок цього спростити люють розмір завантажувального вікна 26 і аеравиготовлення й зменшити собівартість біоконтейційних отворів 13, забезпечуючи досягнення оптинера: мальних умов розвитку і життєдіяльності біоагентів - утворення зачепа на задній стінці камери й різного виду й призначення. забезпечення його отвором й ловите лем, виконаЗастосування корисної моделі дозволяє підним у вигляді трикутного вирізу, зв'язаного з отвовищити продуктивність праці при масовому вигором прорізом, дозволило запобігти самовільному товленні біоконтейнерів, знизити їхню собівартість роз'єднанню камери й заслінки й підвищити зручза рахунок виключення клеючих матеріалів й підність фіксації біоконтейнра; вищити надійність експлуатації. - утворення на передній стінці камери піддона 5 Комп’ютерна верстка Г. Паяльніков 15068 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
