Пристрій для охолодження прокату на листових станах гарячої прокатки

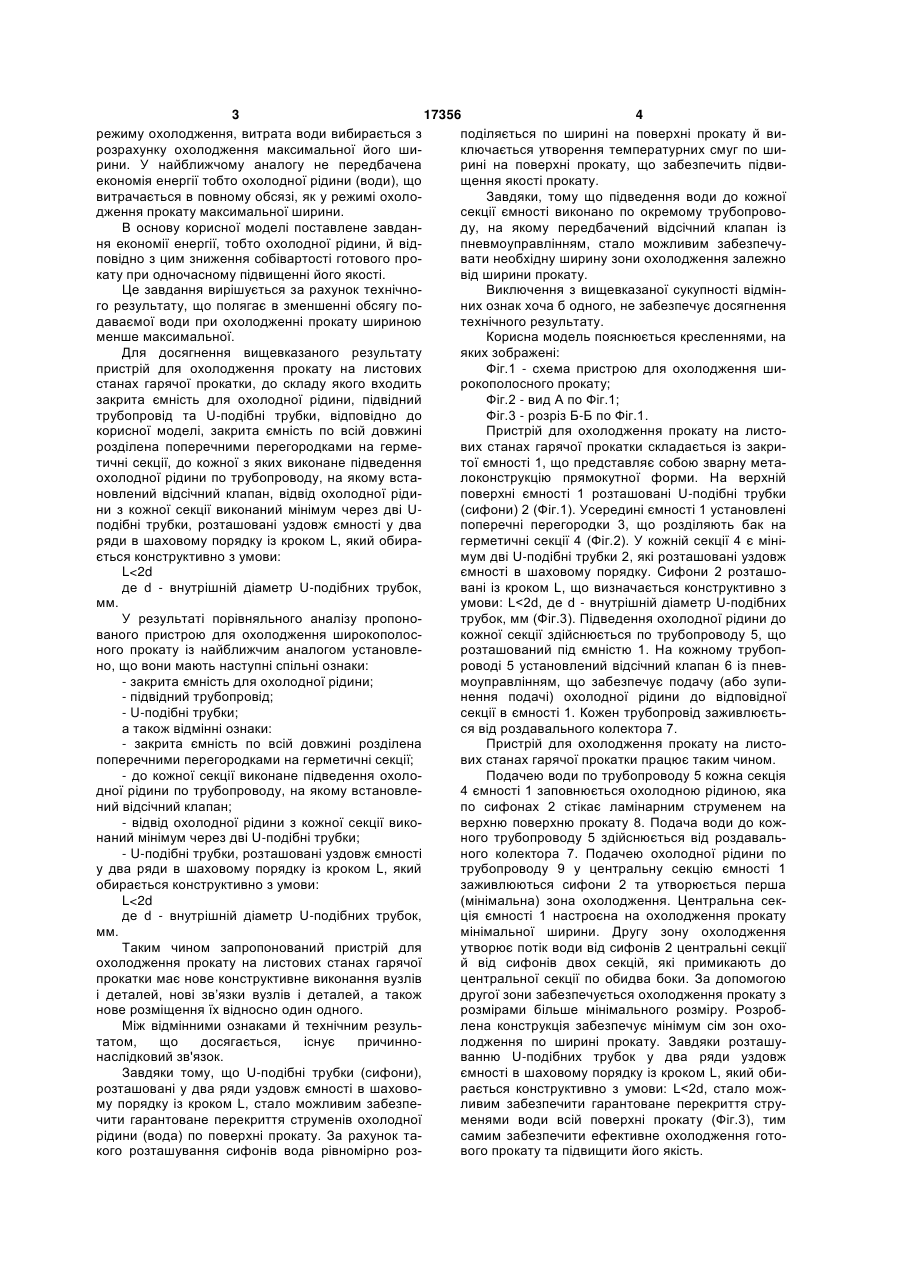

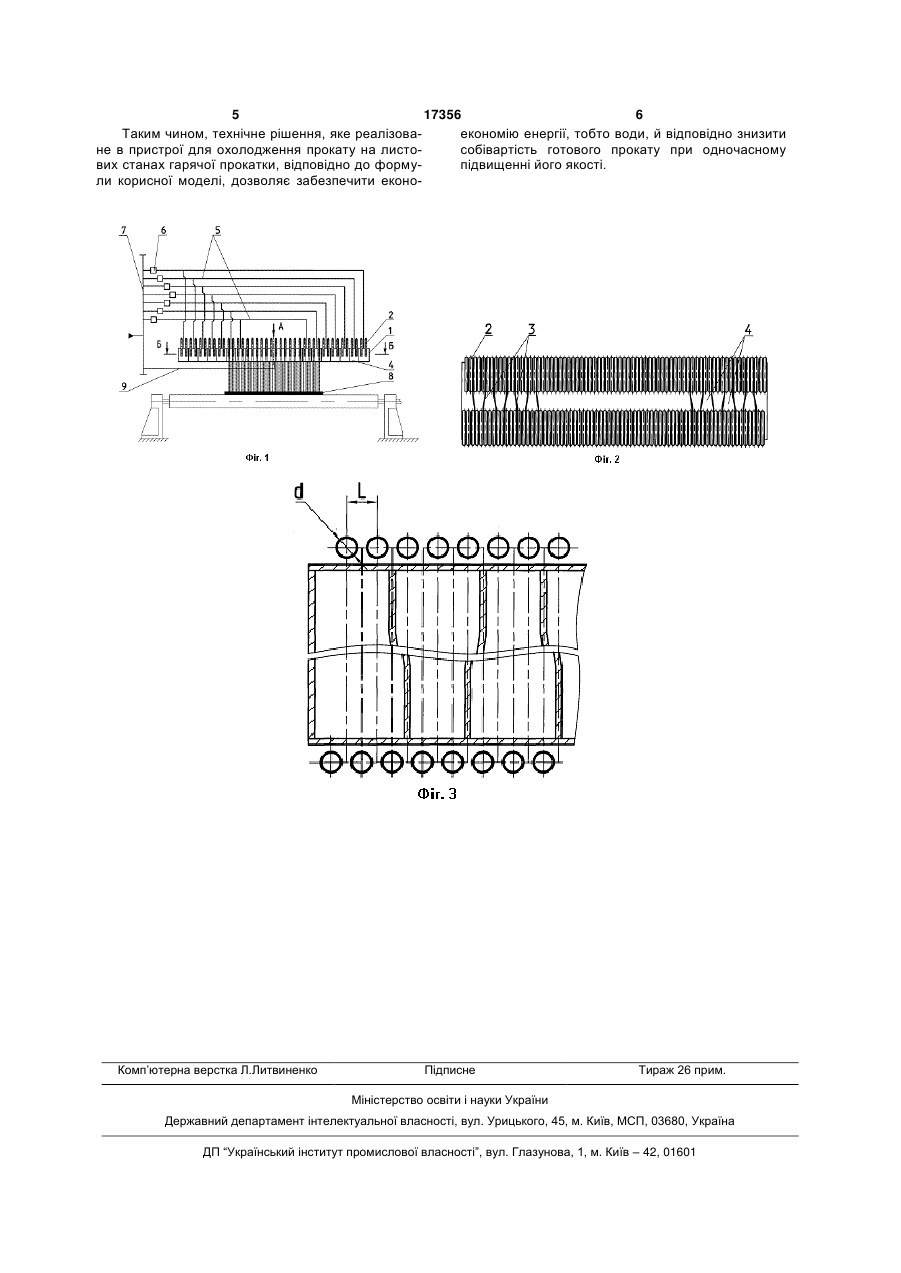

Пристрій для охолодження прокату на листових станах гарячої прокатки, що містить закриту ємність для охолодної рідини, підвідний трубопро від та U-подібні трубки, який відрізняється тим, що закрита ємність по всій довжині розділена поперечними перегородками на герметичні секції, до кожної з яких виконане підведення охолодної рідини по трубопроводу, на якому встановлений відсічний клапан, відведення охолодної рідини з кожної секції виконане мінімум через дві U-подібні трубки, розташовані уздовж ємності у два ряди в шаховому порядку із кроком L, який вибирається конструктивно з умови: L 2d , Корисна модель відноситься до прокатного виробництва й може бути використана для охолодження прокату при транспортуванні на проміжному та відвідному рольгангах широкополосних і товстолистових станів. Відомий пристрій охолодження широкополосного прокату [патент DE 4335710А1, МПК В21В45/02], що представляє собою ємність з боковою щілиною прямокутної форми для охолодної рідини. З боку виходу охолодної рідини (води) з ємності встановлений пристрій у вигляді спрямувальної плити, яка розташована вертикально до охолоджуваного широкополосного прокату та двох регульованих плит, а також притискної плити, які спільно утворюють проточний канал, який регулюється по ширині. Такий пристрій дозволяє регулювати ширину щілини, яка настроюється залежно від ширини охолоджуваного прокату. Недоліки такого рішення: - вузький діапазон зміни витрати води; - при режимах охолодження, що передбачають малу витрату води, може спостерігатися розрив водяної завіси по ширині; - використання ущільнювального матеріалу для виготовлення регульованих плит, які працюють у зоні підвищеного теплового навантаження, приводить до зміни їх форми, ніж інші деталі зі сталі. Це істотно впливає на формування водяної завіси. За найближчий аналог обраний пристрій охолодження [патент ЕР 0235015У1, МПК В21В45/02], який представляє собою закриту ємність уздовж якої розташовані U-подібні трубки (сифони). При подачі води ємність заповнюється охолодною рідиною та потім з U-подібних трубок виливається круглими струменями на поверхню прокату. По обидва боки ємності під сифонами розташовані рухливі уловлювальні пристрої, які відводять частину потоку води. При цьому відводиться та частина потоку, що зливається поза шириною охолоджуваного прокату. Уловлювальні пристрої встановлюються на необхідну ширину залежно від ширини охолоджуваного прокату. В найближчому аналогові виключені недоліки властиві попередній конструкції. Конструкція пристрою з U-подібними трубками (сифонами) дозволяє: - забезпечити більше широкий діапазон витрати охолодної рідини (води); - виключити таке явище, як розрив водяної завіси по ширині, при режимах охолодження передбачающих малу витрату охолодної рідини. Істотним недоліком найближчого аналогу є те, що витрата охолодної рідини, яка використовується у пристрої охолодження, не залежить від ширини охолоджуваного прокату. При охолодженні широкого прокату, для забезпечення необхідного (19) UA (11) 17356 (13) U де d - внутрішній діаметр U-подібних трубок, мм. 3 17356 4 режиму охолодження, витрата води вибирається з поділяється по ширині на поверхні прокату й вирозрахунку охолодження максимальної його шиключається утворення температурних смуг по ширини. У найближчому аналогу не передбачена рині на поверхні прокату, що забезпечить підвиекономія енергії тобто охолодної рідини (води), що щення якості прокату. витрачається в повному обсязі, як у режимі охолоЗавдяки, тому що підведення води до кожної дження прокату максимальної ширини. секції ємності виконано по окремому трубопровоВ основу корисної моделі поставлене завданду, на якому передбачений відсічний клапан із ня економії енергії, тобто охолодної рідини, й відпневмоуправлінням, стало можливим забезпечуповідно з цим зниження собівартості готового провати необхідну ширину зони охолодження залежно кату при одночасному підвищенні його якості. від ширини прокату. Це завдання вирішується за рахунок технічноВиключення з вищевказаної сукупності відмінго результату, що полягає в зменшенні обсягу поних ознак хоча б одного, не забезпечує досягнення даваємої води при охолодженні прокату шириною технічного результату. менше максимальної. Корисна модель пояснюється кресленнями, на Для досягнення вищевказаного результату яких зображені: пристрій для охолодження прокату на листових Фіг.1 - схема пристрою для охолодження шистанах гарячої прокатки, до складу якого входить рокополосного прокату; закрита ємність для охолодної рідини, підвідний Фіг.2 - вид А по Фіг.1; трубопровід та U-подібні трубки, відповідно до Фіг.3 - розріз Б-Б по Фіг.1. корисної моделі, закрита ємність по всій довжині Пристрій для охолодження прокату на листорозділена поперечними перегородками на гермевих станах гарячої прокатки складається із закритичні секції, до кожної з яких виконане підведення тої ємності 1, що представляє собою зварну метаохолодної рідини по трубопроводу, на якому всталоконструкцію прямокутної форми. На верхній новлений відсічний клапан, відвід охолодної рідиповерхні ємності 1 розташовані U-подібні трубки ни з кожної секції виконаний мінімум через дві U(сифони) 2 (Фіг.1). Усередині ємності 1 установлені подібні трубки, розташовані уздовж ємності у два поперечні перегородки 3, що розділяють бак на ряди в шаховому порядку із кроком L, який обирагерметичні секції 4 (Фіг.2). У кожній секції 4 є мініється конструктивно з умови: мум дві U-подібні трубки 2, які розташовані уздовж L
